钻井机械性能汇总VIP免费

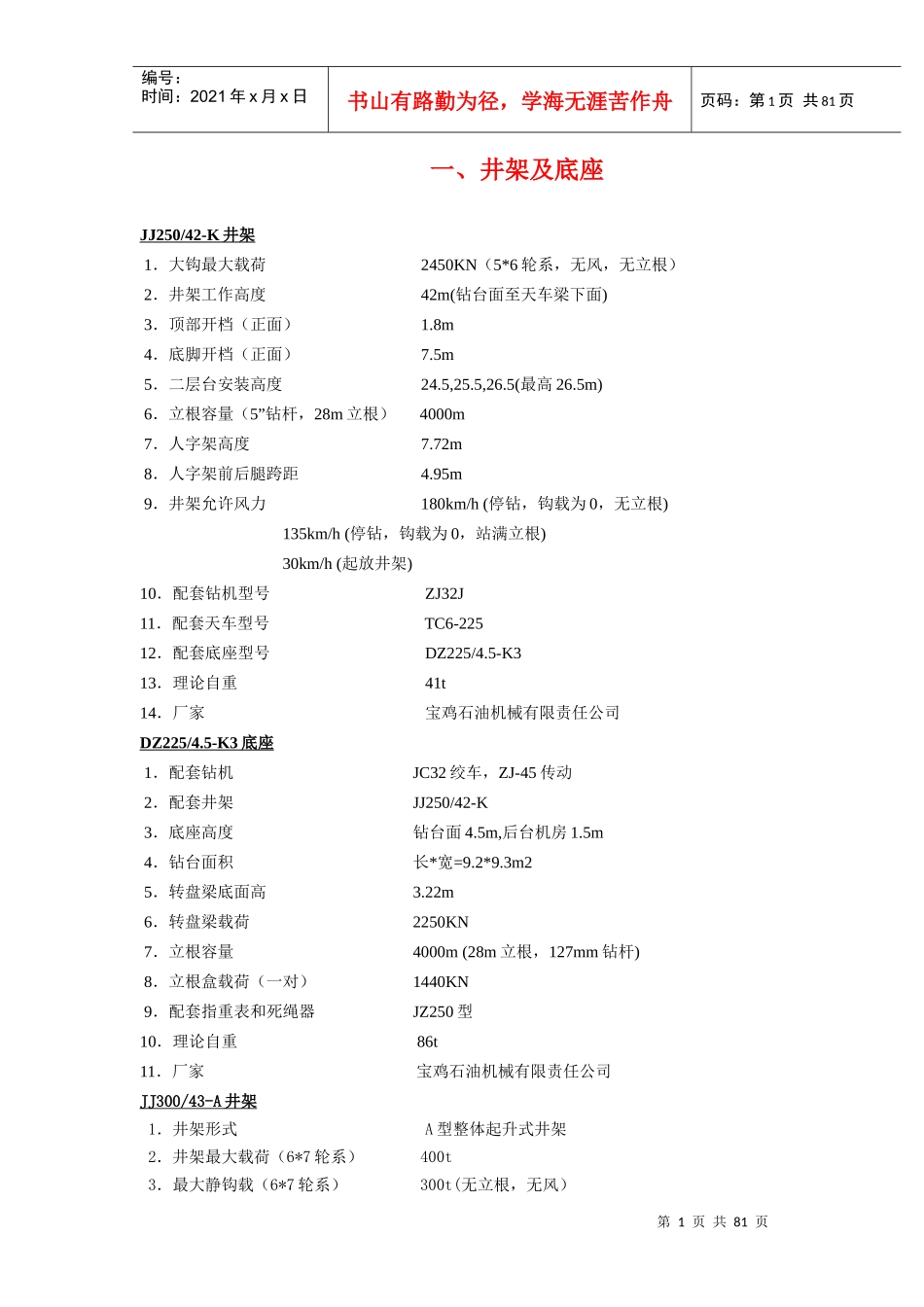

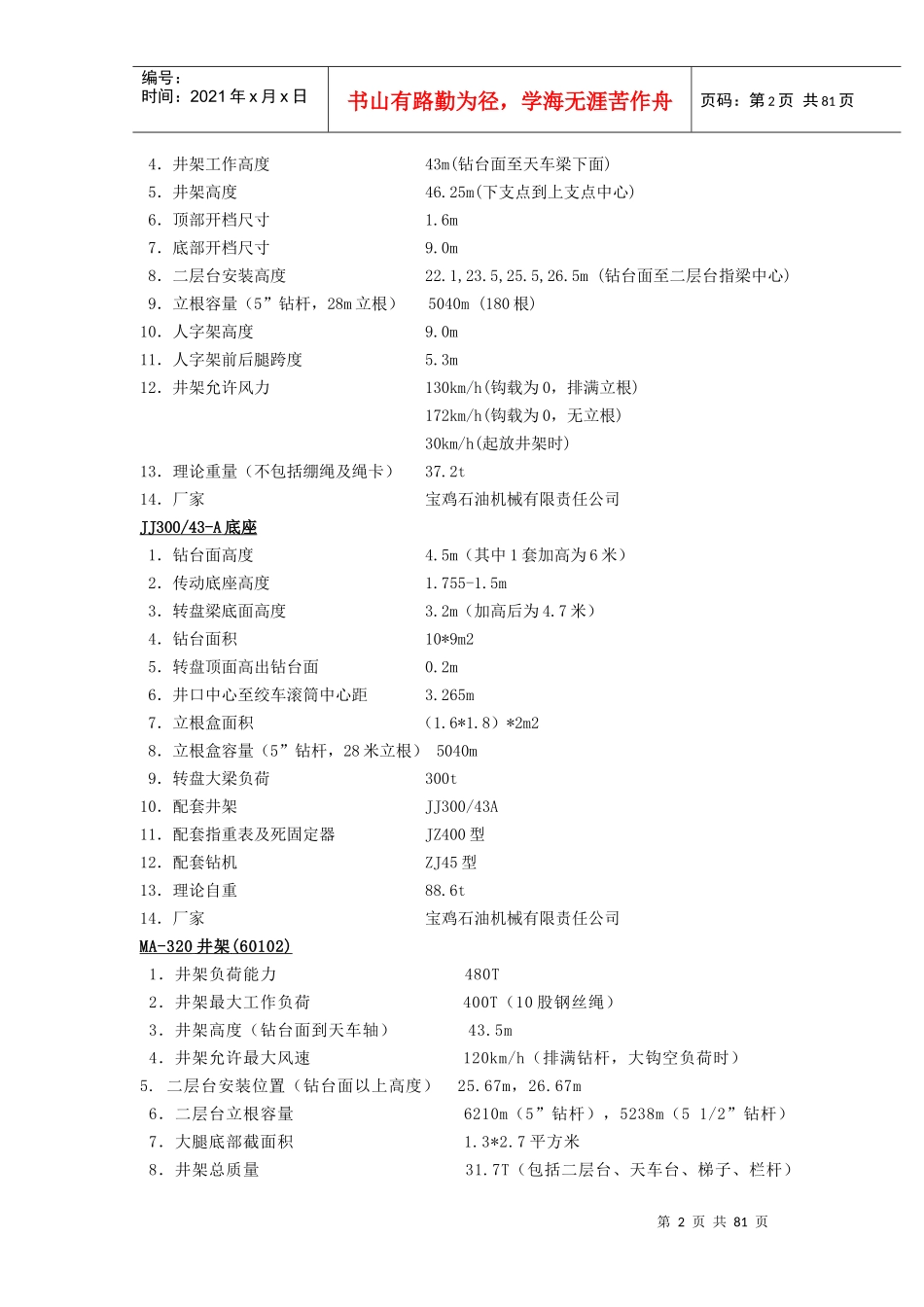

第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共81页一、井架及底座JJ250/42-K井架1．大钩最大载荷2450KN（5*6轮系，无风，无立根）2．井架工作高度42m(钻台面至天车梁下面)3．顶部开档（正面）1.8m4．底脚开档（正面）7.5m5．二层台安装高度24.5,25.5,26.5(最高26.5m)6．立根容量（5”钻杆，28m立根）4000m7．人字架高度7.72m8．人字架前后腿跨距4.95m9．井架允许风力180km/h(停钻，钩载为0，无立根)135km/h(停钻，钩载为0，站满立根)30km/h(起放井架)10．配套钻机型号ZJ32J11．配套天车型号TC6-22512．配套底座型号DZ225/4.5-K313．理论自重41t14．厂家宝鸡石油机械有限责任公司DZ225/4.5-K3底座1．配套钻机JC32绞车，ZJ-45传动2．配套井架JJ250/42-K3．底座高度钻台面4.5m,后台机房1.5m4．钻台面积长*宽=9.2*9.3m25．转盘梁底面高3.22m6．转盘梁载荷2250KN7．立根容量4000m(28m立根，127mm钻杆)8．立根盒载荷（一对）1440KN9．配套指重表和死绳器JZ250型10．理论自重86t11．厂家宝鸡石油机械有限责任公司JJ300/43-A井架1．井架形式A型整体起升式井架2．井架最大载荷（6*7轮系）400t3．最大静钩载（6*7轮系）300t(无立根，无风）第2页共81页第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共81页4．井架工作高度43m(钻台面至天车梁下面)5．井架高度46.25m(下支点到上支点中心)6．顶部开档尺寸1.6m7．底部开档尺寸9.0m8．二层台安装高度22.1,23.5,25.5,26.5m(钻台面至二层台指梁中心)9．立根容量（5”钻杆，28m立根）5040m(180根)10．人字架高度9.0m11．人字架前后腿跨度5.3m12．井架允许风力130km/h(钩载为0，排满立根)172km/h(钩载为0，无立根)30km/h(起放井架时)13．理论重量（不包括绷绳及绳卡）37.2t14．厂家宝鸡石油机械有限责任公司JJ300/43-A底座1．钻台面高度4.5m（其中1套加高为6米）2．传动底座高度1.755-1.5m3．转盘梁底面高度3.2m（加高后为4.7米）4．钻台面积10*9m25．转盘顶面高出钻台面0.2m6．井口中心至绞车滚筒中心距3.265m7．立根盒面积（1.6*1.8）*2m28．立根盒容量（5”钻杆，28米立根）5040m9．转盘大梁负荷300t10．配套井架JJ300/43A11．配套指重表及死固定器JZ400型12．配套钻机ZJ45型13．理论自重88.6t14．厂家宝鸡石油机械有限责任公司MA-320井架(60102)1．井架负荷能力480T2．井架最大工作负荷400T（10股钢丝绳）3．井架高度（钻台面到天车轴）43.5m4．井架允许最大风速120km/h（排满钻杆，大钩空负荷时）5.二层台安装位置（钻台面以上高度）25.67m，26.67m6．二层台立根容量6210m（5”钻杆），5238m（51/2”钻杆）7．大腿底部截面积1.3*2.7平方米8．井架总质量31.7T（包括二层台、天车台、梯子、栏杆）第3页共81页第2页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共81页MA-320底座(60102)1．转盘大梁负荷320T2．钻杆盒负荷200T3．钻台面允许负荷1000kg/cm24．绞车底座（水柜）尺寸10763*10946*14005．钻台尺寸9600*10200*67006．全套底座质量63.6T7.钻台高度6.7mJJ315/45-K井架1．井架型式“K”型井架2．井架有效高度45m（钻台面至天车梁底平面）3．井架底跨度8m4．顶跨（正面×侧面）2.1m×2.05m5．底跨（正面×侧面）8m×2.65m6．最大钩载3150KN（6×7绳系，无风，无立根）7．二层台可调高度24.5m，25.5m，26.5m8．二层台容量5000m（5”钻杆，27m立根180柱）9．抗风能力无立根无钩载风速172km/h（93节，>12级风）满立根无钩载风速130km/h（70节，12级风）起放井架风速30km/h（16节，5级风）10．人字架（距台面）高度7.65m11．井架理论质量62194kg12．设计标准API4F13.所属钻机ZJ50D14.生产厂家上海三高石油设备有限公司DZ315/9-S底座1．底座型式双升式2．钻台高度9m3．净空高度（转盘梁底面至地面净空高）7.617m4．钻台面积长×宽=12m×10.31m5．最大钩载3150KN6．与转盘负荷同时作用的立根负荷1600KN（160T）7．配套井架下跨距8m8．立根盒容量5”28m立根5000m（180柱）9．数量1套10.配套钻机ZJ50D(D01.00)第4页共81页第3页共81页编号：时间：2021...
