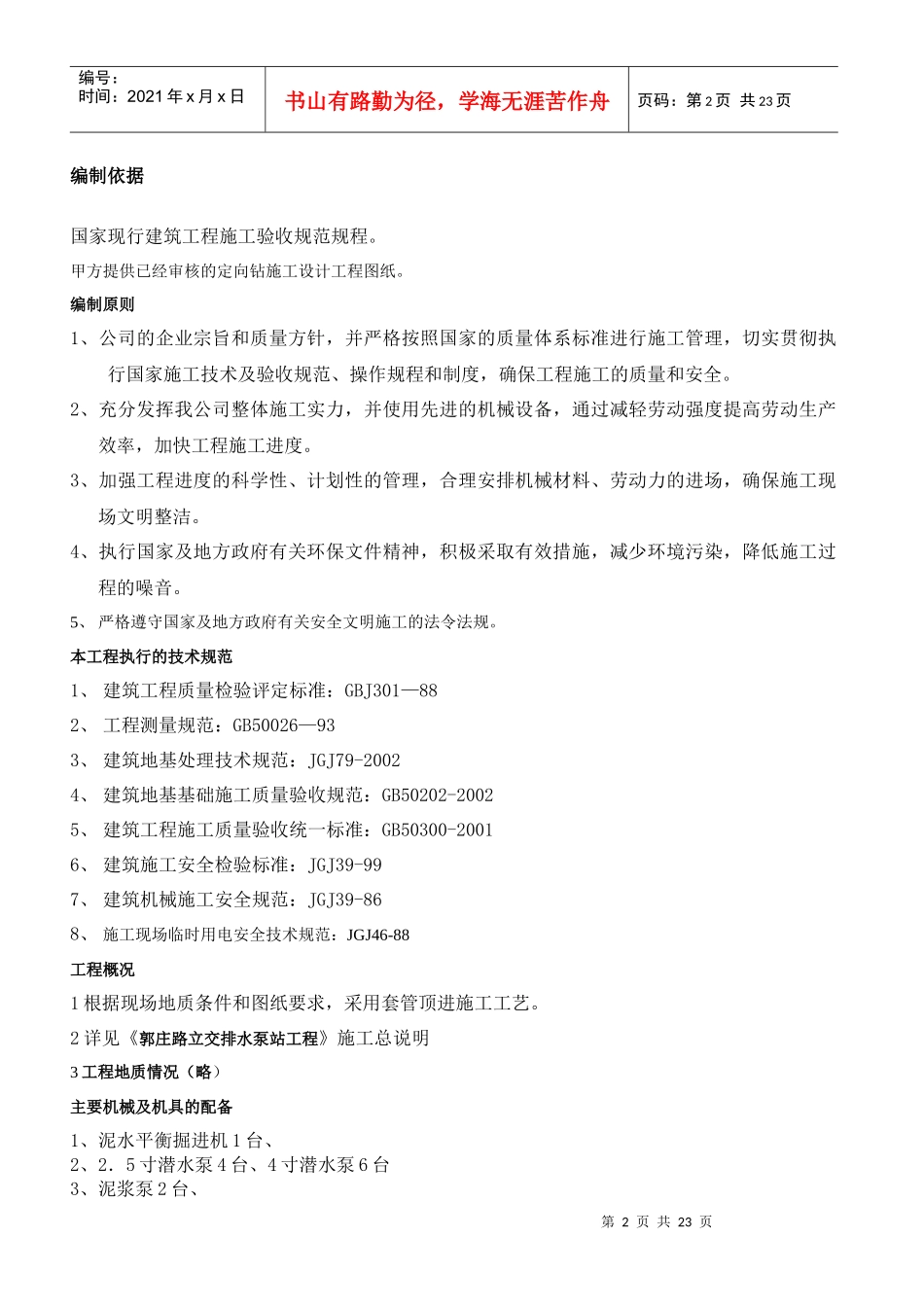

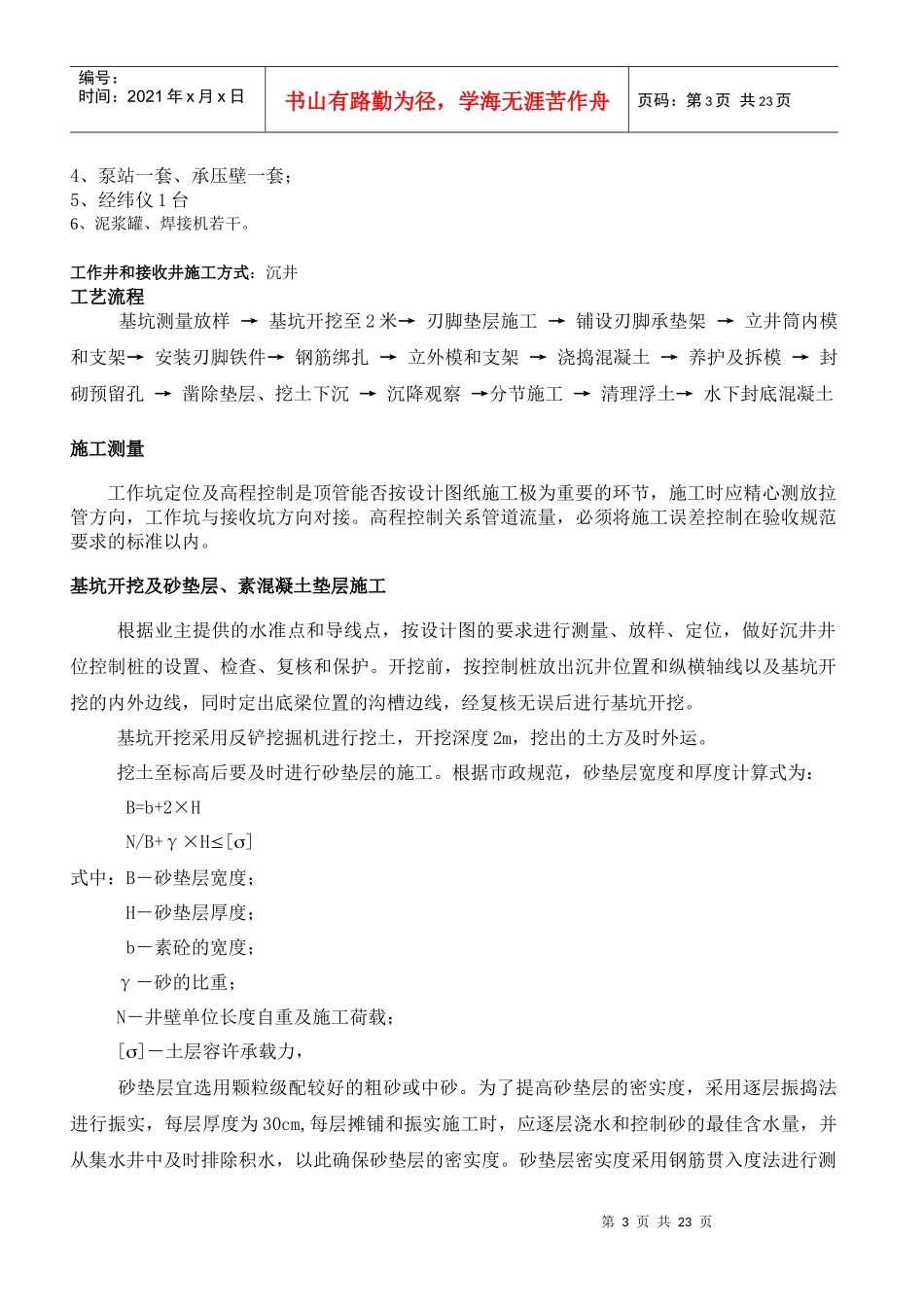

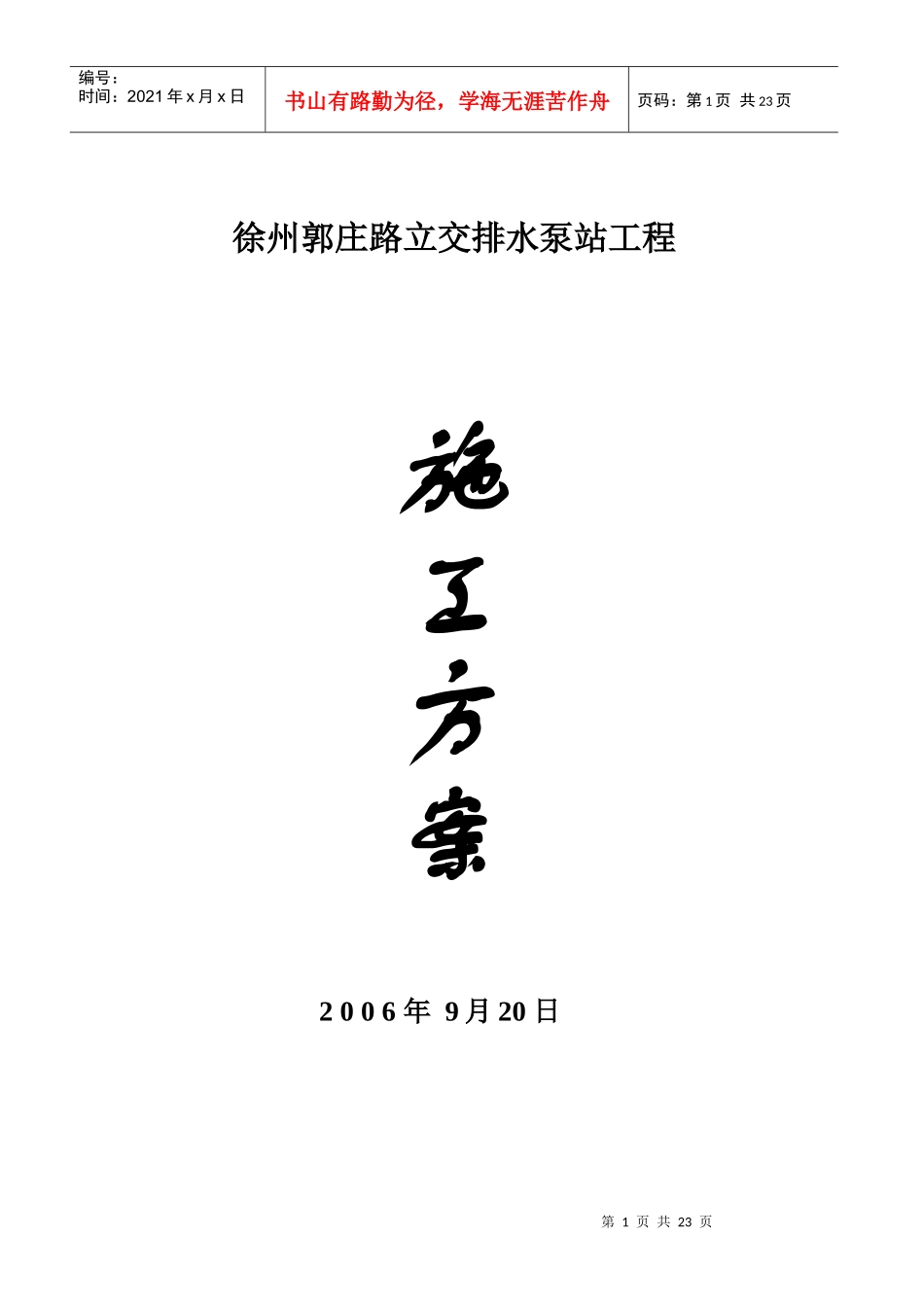

第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共23页徐州郭庄路立交排水泵站工程施工方案2006年9月20日第2页共23页第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共23页编制依据国家现行建筑工程施工验收规范规程。甲方提供已经审核的定向钻施工设计工程图纸。编制原则1、公司的企业宗旨和质量方针,并严格按照国家的质量体系标准进行施工管理,切实贯彻执行国家施工技术及验收规范、操作规程和制度,确保工程施工的质量和安全。2、充分发挥我公司整体施工实力,并使用先进的机械设备,通过减轻劳动强度提高劳动生产效率,加快工程施工进度。3、加强工程进度的科学性、计划性的管理,合理安排机械材料、劳动力的进场,确保施工现场文明整洁。4、执行国家及地方政府有关环保文件精神,积极采取有效措施,减少环境污染,降低施工过程的噪音。5、严格遵守国家及地方政府有关安全文明施工的法令法规。本工程执行的技术规范1、建筑工程质量检验评定标准:GBJ301—882、工程测量规范:GB50026—933、建筑地基处理技术规范:JGJ79-20024、建筑地基基础施工质量验收规范:GB50202-20025、建筑工程施工质量验收统一标准:GB50300-20016、建筑施工安全检验标准:JGJ39-997、建筑机械施工安全规范:JGJ39-868、施工现场临时用电安全技术规范:JGJ46-88工程概况1根据现场地质条件和图纸要求,采用套管顶进施工工艺。2详见《郭庄路立交排水泵站工程》施工总说明3工程地质情况(略)主要机械及机具的配备1、泥水平衡掘进机1台、2、2.5寸潜水泵4台、4寸潜水泵6台3、泥浆泵2台、第3页共23页第2页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共23页4、泵站一套、承压壁一套;5、经纬仪1台6、泥浆罐、焊接机若干。工作井和接收井施工方式:沉井工艺流程基坑测量放样→基坑开挖至2米→刃脚垫层施工→铺设刃脚承垫架→立井筒内模和支架→安装刃脚铁件→钢筋绑扎→立外模和支架→浇捣混凝土→养护及拆模→封砌预留孔→凿除垫层、挖土下沉→沉降观察→分节施工→清理浮土→水下封底混凝土施工测量工作坑定位及高程控制是顶管能否按设计图纸施工极为重要的环节,施工时应精心测放拉管方向,工作坑与接收坑方向对接。高程控制关系管道流量,必须将施工误差控制在验收规范要求的标准以内。基坑开挖及砂垫层、素混凝土垫层施工根据业主提供的水准点和导线点,按设计图的要求进行测量、放样、定位,做好沉井井位控制桩的设置、检查、复核和保护。开挖前,按控制桩放出沉井位置和纵横轴线以及基坑开挖的内外边线,同时定出底梁位置的沟槽边线,经复核无误后进行基坑开挖。基坑开挖采用反铲挖掘机进行挖土,开挖深度2m,挖出的土方及时外运。挖土至标高后要及时进行砂垫层的施工。根据市政规范,砂垫层宽度和厚度计算式为:B=b+2×HN/B+γ×H[]式中:B―砂垫层宽度;H-砂垫层厚度;b-素砼的宽度;γ-砂的比重;N-井壁单位长度自重及施工荷载;[]-土层容许承载力,砂垫层宜选用颗粒级配较好的粗砂或中砂。为了提高砂垫层的密实度,采用逐层振捣法进行振实,每层厚度为30cm,每层摊铺和振实施工时,应逐层浇水和控制砂的最佳含水量,并从集水井中及时排除积水,以此确保砂垫层的密实度。砂垫层密实度采用钢筋贯入度法进行测第4页共23页第3页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共23页定,即用一根直径为16mm、长度为1.95m的平头圆钢,距离砂垫层顶面50cm处让其自由下落,当圆钢插入砂垫层的深度小于或等于7cm时,即认为砂垫层的密实度达到质量要求。在进行砂垫层施工时,必须对每一层的砂垫层进行检测,合格后再进行下一层砂垫层的施工。砂垫层施工完毕再进行测量放样,按照基坑布置图放出素砼垫层的内、外边线,再立模板并定出模板标高,并保证模板上沿水平。在固定和支撑牢固后,即可浇捣垫层混凝土。砼垫层的厚度为150mm,宽度为600mm,垫层混凝土必须振捣密实以确保质量。沉井制作沉井制作必须满足使用条件其内部净空矩形为:长×宽=6500㎜*4500㎜圆形为:...
