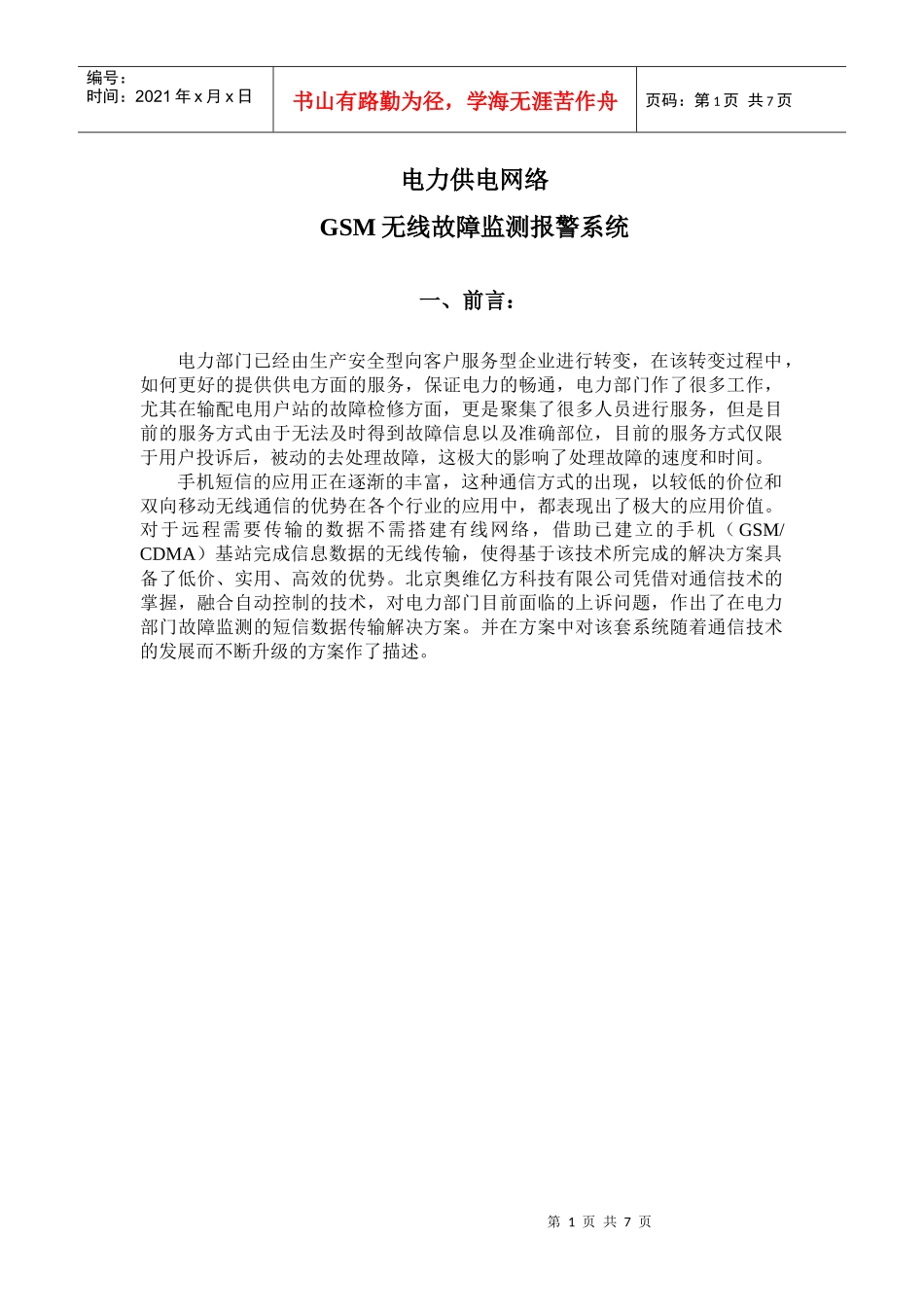

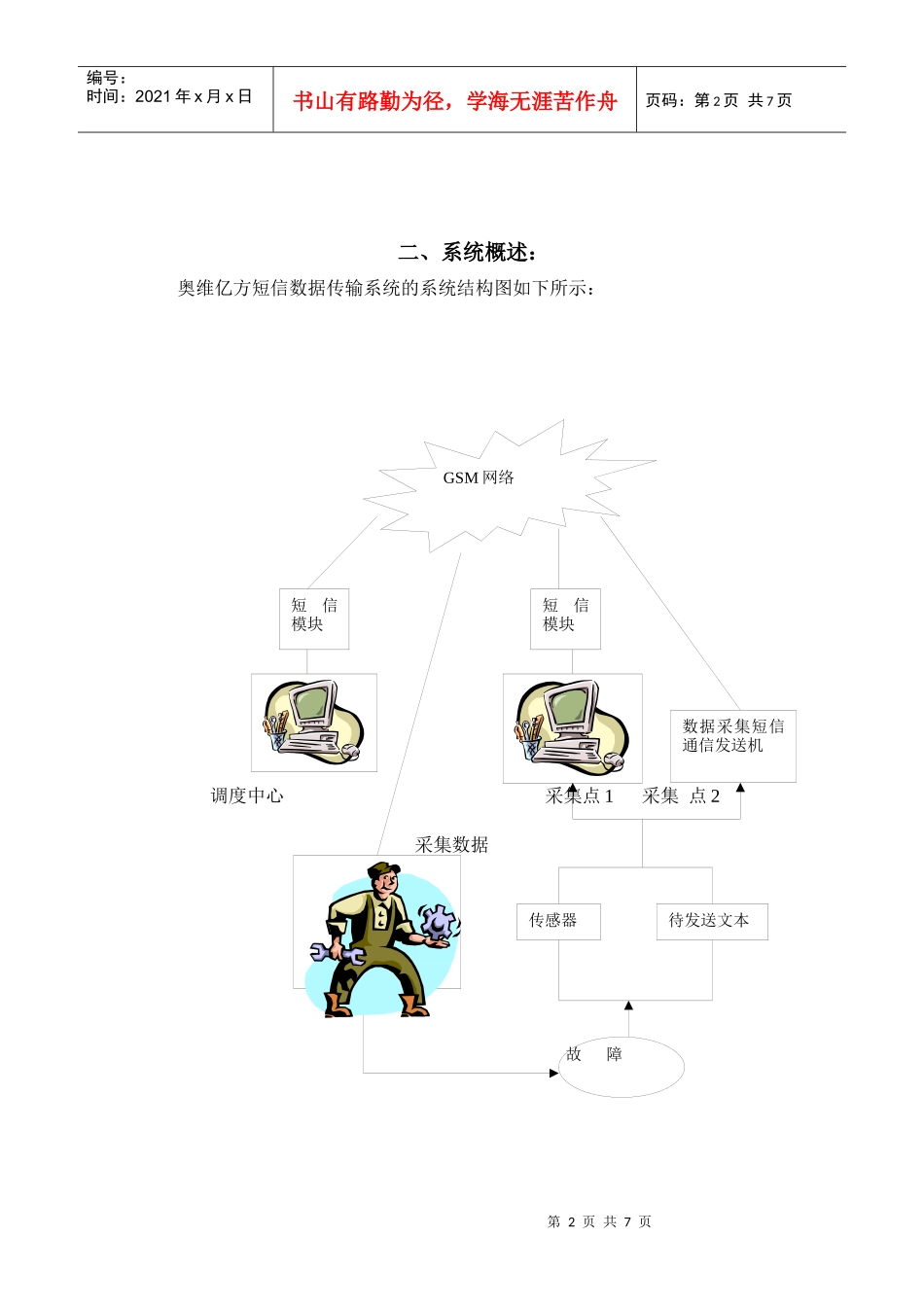

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电力供电网络GSM无线故障监测报警系统一、前言：电力部门已经由生产安全型向客户服务型企业进行转变，在该转变过程中，如何更好的提供供电方面的服务，保证电力的畅通，电力部门作了很多工作，尤其在输配电用户站的故障检修方面，更是聚集了很多人员进行服务，但是目前的服务方式由于无法及时得到故障信息以及准确部位，目前的服务方式仅限于用户投诉后，被动的去处理故障，这极大的影响了处理故障的速度和时间。手机短信的应用正在逐渐的丰富，这种通信方式的出现，以较低的价位和双向移动无线通信的优势在各个行业的应用中，都表现出了极大的应用价值。对于远程需要传输的数据不需搭建有线网络，借助已建立的手机（GSM/CDMA）基站完成信息数据的无线传输，使得基于该技术所完成的解决方案具备了低价、实用、高效的优势。北京奥维亿方科技有限公司凭借对通信技术的掌握，融合自动控制的技术，对电力部门目前面临的上诉问题，作出了在电力部门故障监测的短信数据传输解决方案。并在方案中对该套系统随着通信技术的发展而不断升级的方案作了描述。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页二、系统概述：奥维亿方短信数据传输系统的系统结构图如下所示：调度中心采集点1采集点2采集数据GSM网络短信模块短信模块传感器待发送文本故障数据采集短信通信发送机第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页三、故障自动报修工作流程图现场维修发现故障数据采集硬件数据采集平台GSM网络调度平台维修部门需监控点调度显示屏领导调度台第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页四、数据通信各模块功能数据采集点完成的功能：1、完成对数据和信息的采集的综合。通过数据采集器将采集到20个点的开关量，以一定的协议格式通过RS232串口实时传输到采集点计算机，由用户站程序对数据进行分析，超过定义的开关量，将自动触发短信发送程序，将信息通过短信方式，传送到监控中心并记录历史数据。2、完成数据和信息分门别类的向不同的发送点进行发送。根据采集的数据，按照设定传输地点（控制中心不同电话号码）进行发送。以保证利用该信息通道，传输不同的信息。3、扩展功能可完成根据监控中心下达的指令通过RS232串口通信进行对单片机的操作。在系统中，为了使该网络能够发挥更大作用，以便实现更高的自动化控制水平，系统可以将监控中心的指令下发到用户站，以便单片机接到定义指令来完成相关操作，提升故障处理能力。4、扩展功能将信息数据发送历史资料完成存储、打印、分析等管理功能。将发送的历史数据，可以根据供电局自身业务流程，由系统对数据进行分析，以便得出有用的统计结果，例如实际监测监控元件的运行情况，人员排除故障的能力等相关数据。同时具备打印和数据通过互联网远程传输功能。5、扩展功能可根据维修管理人员通过远程短信遥控传输数据。通过监控中心的指令和管理人员的操作，向各用户站监控点，发送指令，遥控用户站监控点传送数据（例如，历史数据、当前数据等）6、系统采用分级管理制度，通过密码来控制操作人员权限。系统的管理操作，设定了不同的管理权限密码，即不同级别的管理人员来操纵不同的项目资料。7、各采集点可以利用互联网进行数据的联网传输。可以共用一个短信发送通道。为了减少系统建设的投入，更加方便管理，相距较近的采控点可以通过有线的方式将采集数据汇总到一个发送中心，集中发送。调度中心具备的功能：1、接收各采集点无线传输的数据。通过无线modem自动接收各采集点传输的故障数据并存储到系统指定的数第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页据库。2、将采集到的各采集点的数据分门别类的归档管理。各采集点发送的数据接收后，存到不同的门类，以便调度不同部门的工作3、采集的数据根据要求进行打印、分析报表等。采集的数据在一定时间里，自动...
