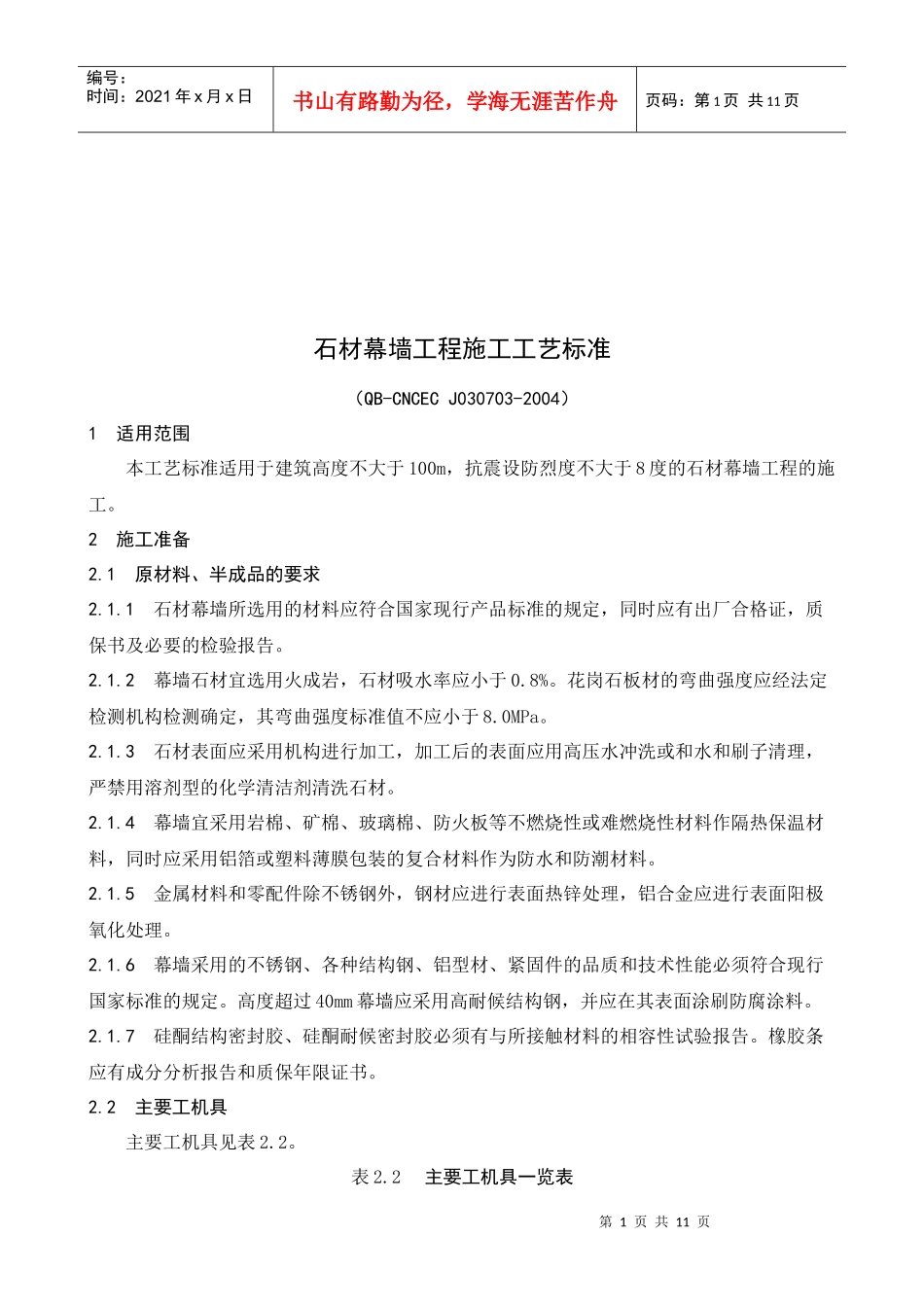

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页石材幕墙工程施工工艺标准（QB-CNCECJ030703-2004）1适用范围本工艺标准适用于建筑高度不大于100m，抗震设防烈度不大于8度的石材幕墙工程的施工。2施工准备2.1原材料、半成品的要求2.1.1石材幕墙所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证，质保书及必要的检验报告。2.1.2幕墙石材宜选用火成岩，石材吸水率应小于0.8%。花岗石板材的弯曲强度应经法定检测机构检测确定，其弯曲强度标准值不应小于8.0MPa。2.1.3石材表面应采用机构进行加工，加工后的表面应用高压水冲洗或和水和刷子清理，严禁用溶剂型的化学清洁剂清洗石材。2.1.4幕墙宜采用岩棉、矿棉、玻璃棉、防火板等不燃烧性或难燃烧性材料作隔热保温材料，同时应采用铝箔或塑料薄膜包装的复合材料作为防水和防潮材料。2.1.5金属材料和零配件除不锈钢外，钢材应进行表面热锌处理，铝合金应进行表面阳极氧化处理。2.1.6幕墙采用的不锈钢、各种结构钢、铝型材、紧固件的品质和技术性能必须符合现行国家标准的规定。高度超过40mm幕墙应采用高耐候结构钢，并应在其表面涂刷防腐涂料。2.1.7硅酮结构密封胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。橡胶条应有成分分析报告和质保年限证书。2.2主要工机具主要工机具见表2.2。表2.2主要工机具一览表第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页序号名称规格序号名称规格1水准仪DS312铣床2经纬仪J213注胶机3吊篮14垂直检测尺2m4卷扬机15靠尺2m5电焊机BX-20016水平尺1m6台钻17力矩扳手7无齿切割锯18钢錾子扁、尖8电锤ZIC-2219高强钢丝Φ0.5～Φ1.09型材切割机20线坠10活扳手21勾缝溜子11冲床2.3作业条件2.3.1主体结构完工，并达到施工验收规范的要求，可能对幕墙施工环境造成严重污染的分项工程已施工完。2.3.2幕墙与主体结构连接的预埋件，已按设计要求埋设。2.3.3吊篮等垂直运输设备安设就位，脚手架、操作平台已搭设完毕并经过安全验收。2.3.4幕墙的构件和附件的材料品种、规格、色泽和性能应符合设计要求。2.3.5幕墙施工方案已编制，并经审批。2.4作业人员主要操作人员要持证上岗。3施工工艺3.1工艺流程3.2操作工艺3.2.1测量放线吊线找规矩弹线、挂线石材准备支底层托架石材安装清理结构打孔细部处理第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页3.2.1.1复查由土建方移交的基准线3.2.1.2放标准线，在每一层将室内标高线移至外墙施工面，并进行检查；在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出干挂板的基准面。3.2.1.3以标准线为基准，按照图纸将分格线放在墙上，并做好标记，分格线放完后，应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件补救处理。3.2.1.4最后，用φ0.5-1.0mm的钢丝在单挂幕墙的垂直、水平方面各拉两根，作为安装的控制线，水平钢丝应每层拉一根，垂直钢丝应间隔20m拉一根。3.2.2骨架安装根据控制线确定骨架位置，进行安装，应全面检查骨架位置是否准确，焊接是否牢固，并检查焊缝质量，保证骨架安装的牢固性。3.2.3挂件安装挂件应采用不锈钢或铝合金型材，钢销应采用不锈钢件，连接挂件宜用L型，避免一个挂件同时连接上下两块石板。3.2.4骨架的防锈3.2.4.1型钢进场必须有防潮措施并在除去灰尘及污物后进行防锈处理。3.2.4.2严格控制不得漏刷防锈漆，特别控制为焊接而预留的缓刷部位在焊后涂刷不得少于两遍。3.2.4.3型钢主龙骨、预埋件及各类镀锌角钢焊接破坏镀锌层后均满涂两遍防锈漆（含补刷部分）进行防锈处理并控制第一道、第二道的间隔时间不小于12小时。3.2.5花岗岩挂板的安装3.2.5.1为了达到外立面的整体效果，要求板材加工精度比较高，要精心挑选板材，减少色差。3.2.5.2在板安装前，应根据结构轴线核定结构外表面与干挂石材外露面之间的尺寸后，在建筑物大角处做出上下生根的金属丝垂线，并以此为依据，根据建筑物宽度设置足以满足要求的垂线、水平线，确保钢骨架安装后处于同...
