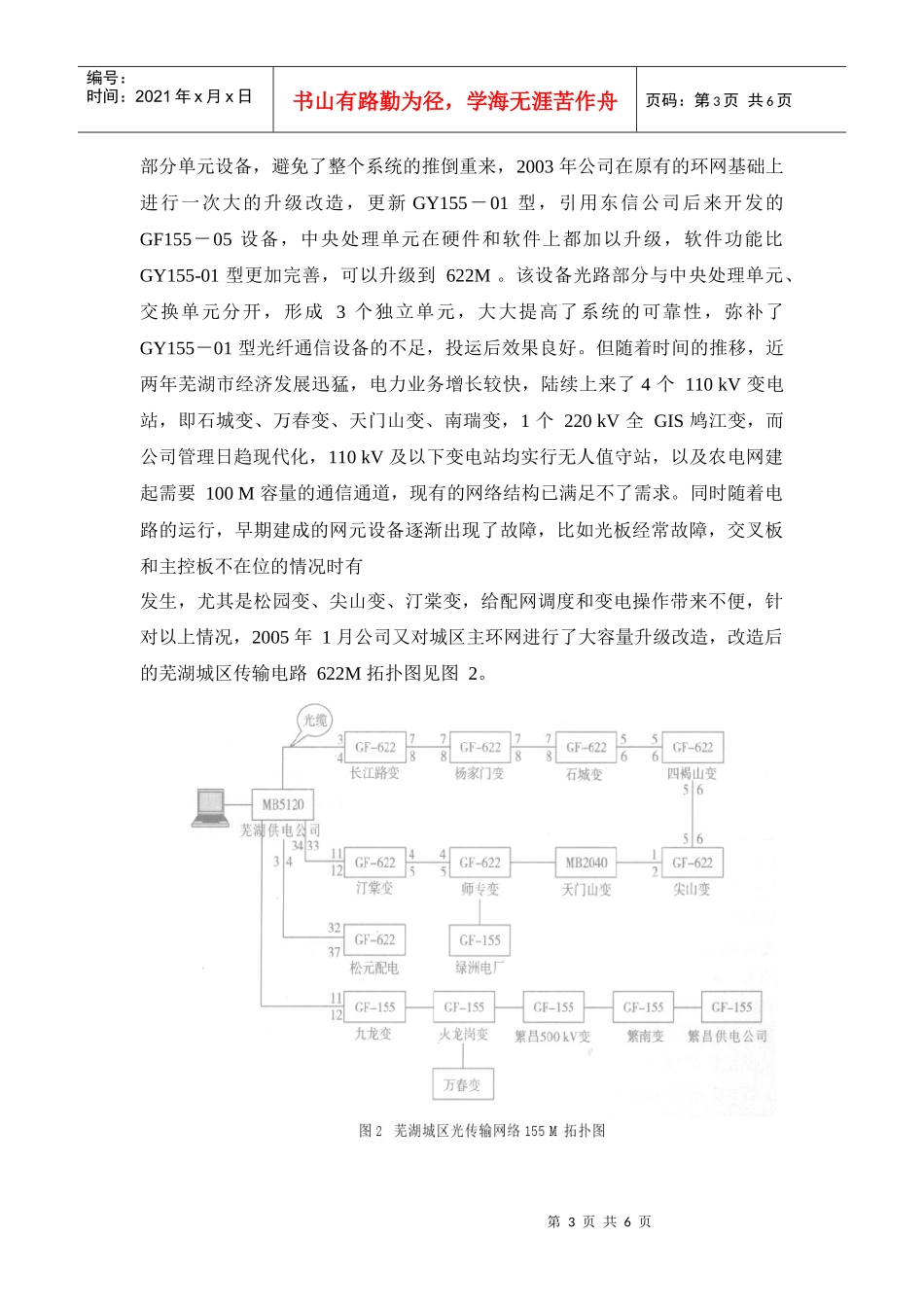

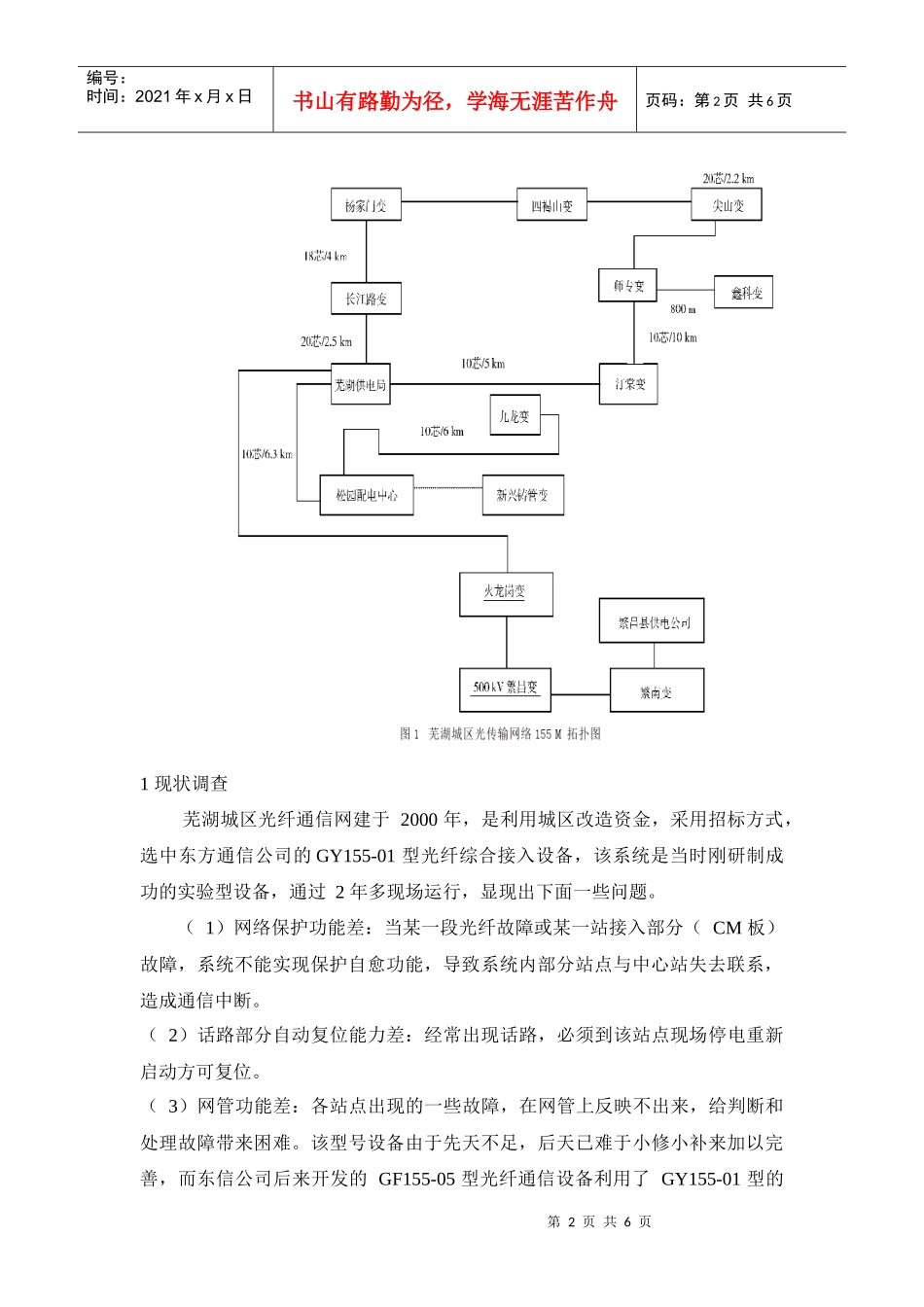

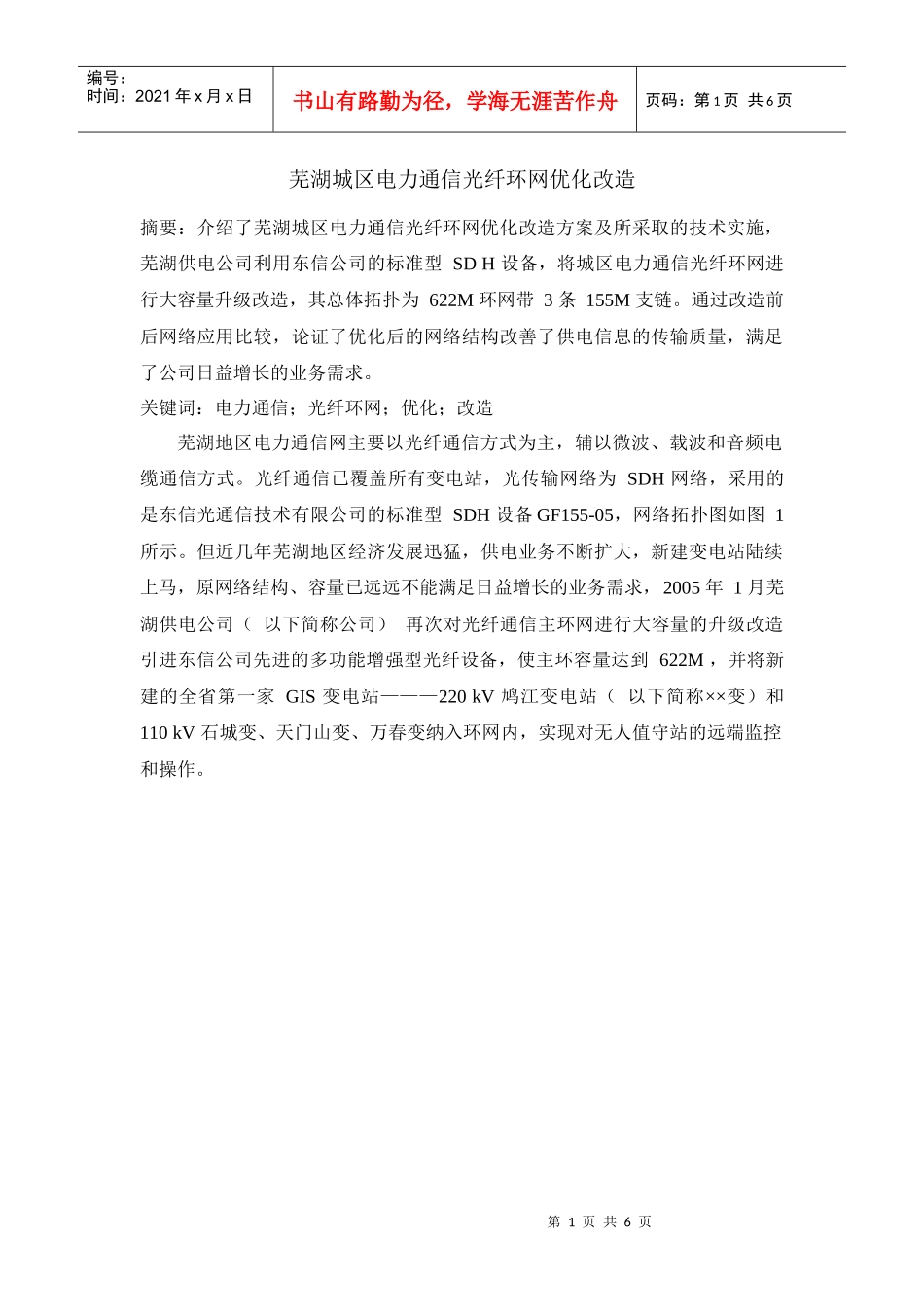

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页芜湖城区电力通信光纤环网优化改造摘要：介绍了芜湖城区电力通信光纤环网优化改造方案及所采取的技术实施，芜湖供电公司利用东信公司的标准型SDH设备，将城区电力通信光纤环网进行大容量升级改造，其总体拓扑为622M环网带3条155M支链。通过改造前后网络应用比较，论证了优化后的网络结构改善了供电信息的传输质量，满足了公司日益增长的业务需求。关键词：电力通信；光纤环网；优化；改造芜湖地区电力通信网主要以光纤通信方式为主，辅以微波、载波和音频电缆通信方式。光纤通信已覆盖所有变电站，光传输网络为SDH网络，采用的是东信光通信技术有限公司的标准型SDH设备GF155-05，网络拓扑图如图1所示。但近几年芜湖地区经济发展迅猛，供电业务不断扩大，新建变电站陆续上马，原网络结构、容量已远远不能满足日益增长的业务需求，2005年1月芜湖供电公司（以下简称公司）再次对光纤通信主环网进行大容量的升级改造引进东信公司先进的多功能增强型光纤设备，使主环容量达到622M，并将新建的全省第一家GIS变电站———220kV鸠江变电站（以下简称××变）和110kV石城变、天门山变、万春变纳入环网内，实现对无人值守站的远端监控和操作。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1现状调查芜湖城区光纤通信网建于2000年，是利用城区改造资金，采用招标方式，选中东方通信公司的GY155-01型光纤综合接入设备，该系统是当时刚研制成功的实验型设备，通过2年多现场运行，显现出下面一些问题。（1）网络保护功能差：当某一段光纤故障或某一站接入部分（CM板）故障，系统不能实现保护自愈功能，导致系统内部分站点与中心站失去联系，造成通信中断。（2）话路部分自动复位能力差：经常出现话路，必须到该站点现场停电重新启动方可复位。（3）网管功能差：各站点出现的一些故障，在网管上反映不出来，给判断和处理故障带来困难。该型号设备由于先天不足，后天已难于小修小补来加以完善，而东信公司后来开发的GF155-05型光纤通信设备利用了GY155-01型的第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页部分单元设备，避免了整个系统的推倒重来，2003年公司在原有的环网基础上进行一次大的升级改造，更新GY155－01型，引用东信公司后来开发的GF155－05设备，中央处理单元在硬件和软件上都加以升级，软件功能比GY155-01型更加完善，可以升级到622M。该设备光路部分与中央处理单元、交换单元分开，形成3个独立单元，大大提高了系统的可靠性，弥补了GY155－01型光纤通信设备的不足，投运后效果良好。但随着时间的推移，近两年芜湖市经济发展迅猛，电力业务增长较快，陆续上来了4个110kV变电站，即石城变、万春变、天门山变、南瑞变，1个220kV全GIS鸠江变，而公司管理日趋现代化，110kV及以下变电站均实行无人值守站，以及农电网建起需要100M容量的通信通道，现有的网络结构已满足不了需求。同时随着电路的运行，早期建成的网元设备逐渐出现了故障，比如光板经常故障，交叉板和主控板不在位的情况时有发生，尤其是松园变、尖山变、汀棠变，给配网调度和变电操作带来不便，针对以上情况，2005年1月公司又对城区主环网进行了大容量升级改造，改造后的芜湖城区传输电路622M拓扑图见图2。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页2改造方案为响应芜湖经济发展的需求，满足公司日益增长的业务需要，针对目前公司通信现状，经与东信厂家多次研究，现将公司新大楼原有的标准型SDH设备更换成业务容量更大的增强型SDH设备（PCM接入设备仍使用原有的AM240）。利用东方通信的标准型SDH具有155M至622M的平滑升级能力，所以，在此次的主环升级中，长江路变，杨家门变，石城变，四褐山变，尖山变，师专变，汀棠变，九龙变，松园配电中心9个变电站只需更换相对应的光卡，即只要将SDH设备上的2个155光群路卡板更换成2个622的光群路卡板，再增加1块BIX板和1个风扇单元即可，详...
