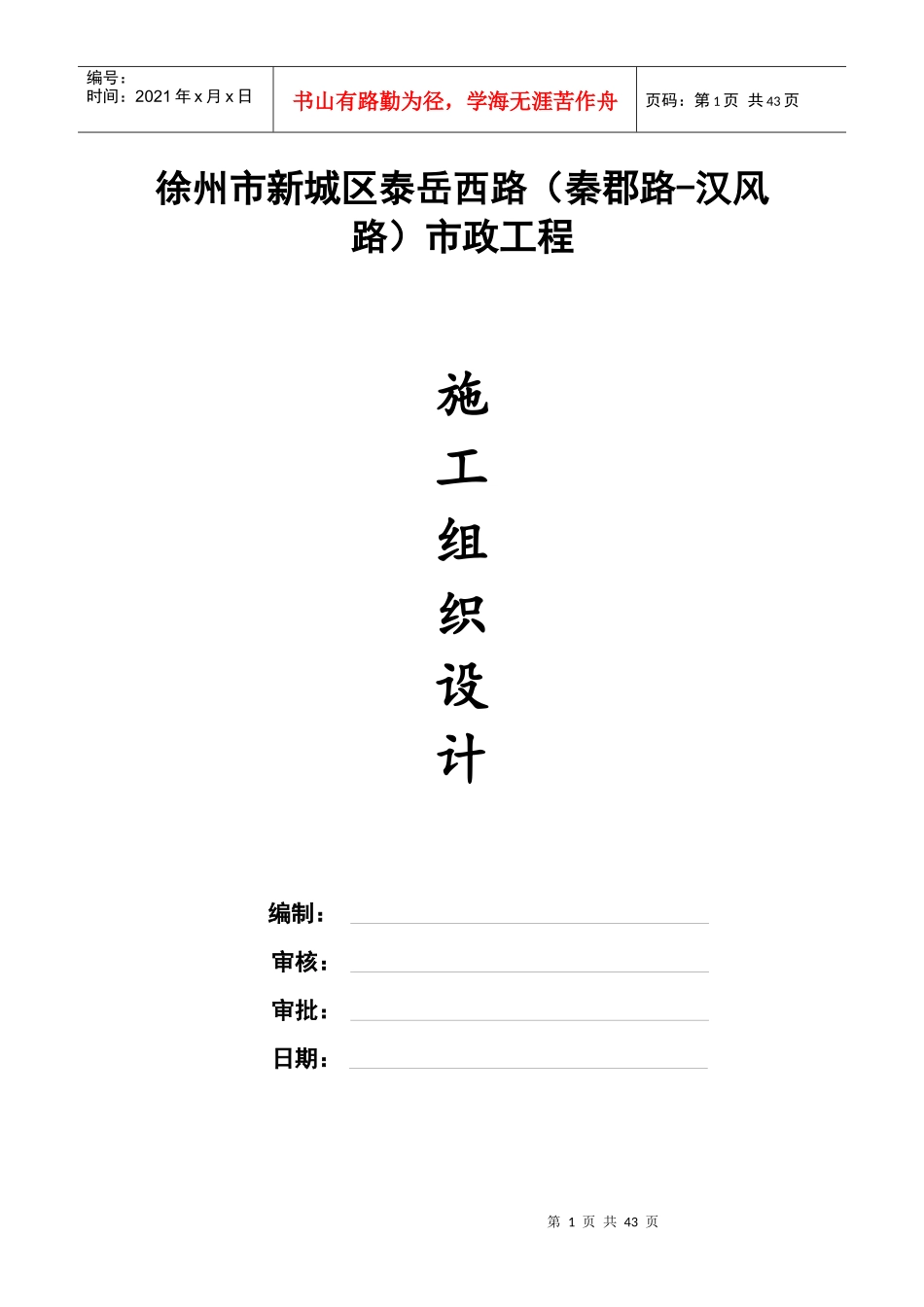

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页徐州市新城区泰岳西路（秦郡路-汉风路）市政工程施工组织设计编制：审核：审批：日期：第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页徐州国安建设工程有限公司第一篇工程介绍一、工程概况道路工程本次实施的泰岳西路是新城区西北部一条东西向支路，连接秦郡路、明新路和汉风路，对两侧地块开发利用及未来起重要作用。本次设计泰岳西路为秦郡路至汉风路路段，与现状明新路相交，工程起点接秦郡路车行道边，起点桩号k0+007.5，终点接汉风路车行道边，终点桩号k0+546.5，道路设计长度539m，红线宽度20m。主要技术标准：道路等级：城市支路，计算行车速度：30km/h，交通等级为轻交通。行车道设计使用年限：10年。路面荷载：轴载100KN的双轮组单轴为标准轴载。道路结构：机动车道路面结构：4cm（AC-13C）细粒式沥青混凝土+粘层+6cm（AC-20C）中粒式沥青混凝土+0.6cm下封层+32cm二灰碎石+20cm二灰土，总厚度62.6cm。人行道路面结构：6cm砼砖+3cmM10水泥砂浆+5cmC20砼+15cm二灰土,总厚度29cm。雨水、污水管道1.施工方法：本图设计管道采用开槽施工。2.管道材料：雨水：800≦d＜1500mm的管道均采用钢筋砼承插管，砼基础，胶圈接口，管道基础均采用180°-C20砼基础；d＜800的管道基础采用135°-C20砼基础。二、编制依据1、徐州市新城区泰岳西路市政工程设计施工图2、《城镇道路工程施工与质量验收规范》（CJJ1-2008）；3、《路面施工及验收规范》（GBJ92-86）；4、《市政排水管质量检验评定标准》(CJJ3-90)；5、《城市道路路基工程施工及验收技术规范》(CJJ44-91)；第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页6、《给排水构筑物施工及验收技术规范》（GB50141-2008）；7、《给排水管道工程施工及验收规范》（GB50268-2008）；8、《工程测量规范》（GB50026-2008）；我单位根据上述有关资料和现场踏勘，结合现场实际情况，经深入调查研究，并结合我单位多年的施工实践，由具有丰富施工实践经验和管理经验的工程技术人员编制而成。三、施工组织结构为了对本合同段项目工程进行卓有成效的施工组织管理，高速度、高质量完成工程施工任务，我项目部调集强将骨干成立精干、高效、运转自如的组织机构。项目部组成机构如下：项目经理：项希延技术负责人：吕丰施工员：纪雪材料员：梁璇质检员：张凤娇安全员：任敬永预算员：王自强根据本合同段工程特点，我部本着高标准、高质量、高速度、高效益、重合同、守信用的原则，严格按照各级文件要求，全面推行规范化管理，建立健全关键工序责任制，建立完善的自检体系、岗位规范体系和质量责任制，加强对工程技术和质量控制，形成一个较完备的职能式管理机构。在本期工程中我部将按合同规定对所承担工程项目按合理的计划网络进行有序的施工组织。尤其是对制约本项目工程的重点和技术复杂的工序进行有效控制，严密管理。横向负责与业主、监理工程师及地方政府建立良好的关系，保证有一个良好的外部施工环境；纵向在总公司的领导下，对下设各部门及施工队进行有效的指挥、控制和协调，以确保对工程质量、进度及工程成本的有效控制。四、施工场地布置1、项目部总体布局项目经理部远离了居民集中地，减少对当地居民生活、生产的干扰，而且机械停放场地离工地较近，便于管理和直接指挥。2、生活、施工用水生活用水就在现场取用地下水；生产用水在场地内自行打井取用地下水；冲洗、养护用水等直接由洒水车抽取地下水。3、施工用电根据现场考察情况，本合同段所经区域为新城区，用电正常。生活和生产区用电已和有关部门联系解决。五、施工通迅、交通联络项目工理部安排专人值班，保证及时接收传达主管部门及监理办下达的各项指令及施工信息。项目经理、项目副经理等主要负责人均配备手机一部，施工期间全天候开通。同时项目部给关键施工岗位人员配备手机，以方便施工联络和监理组对我们的调度安排。第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，...
