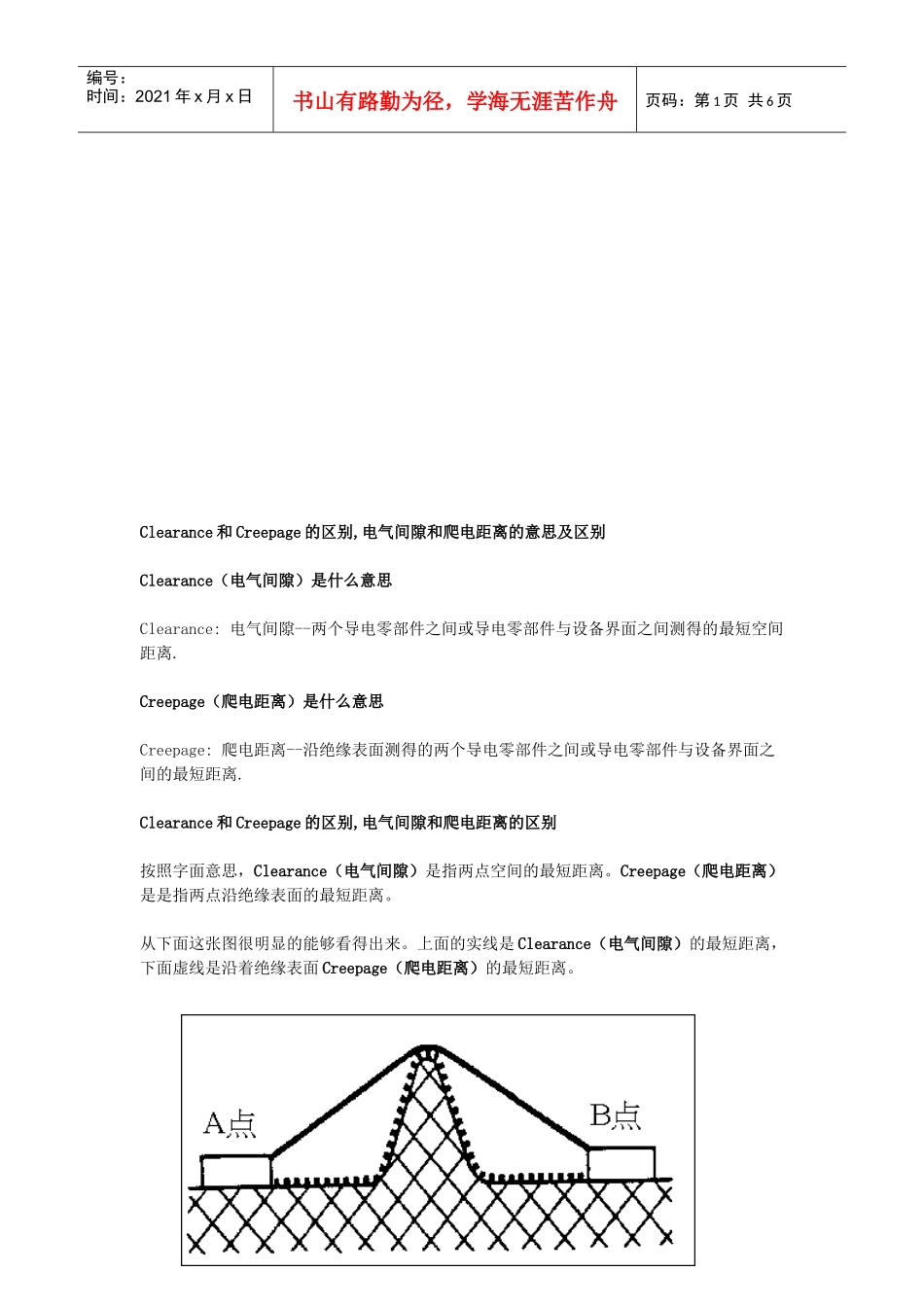

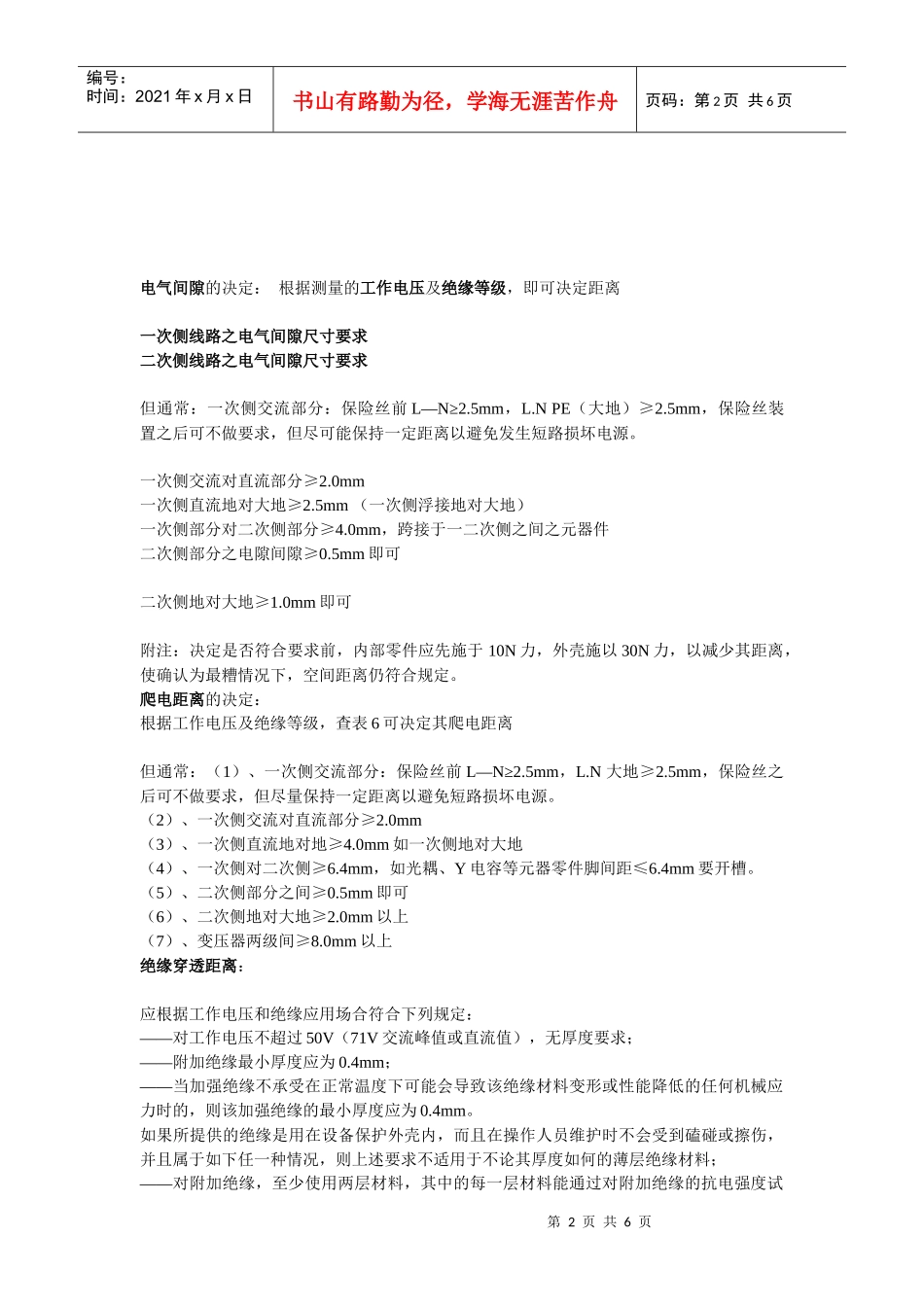

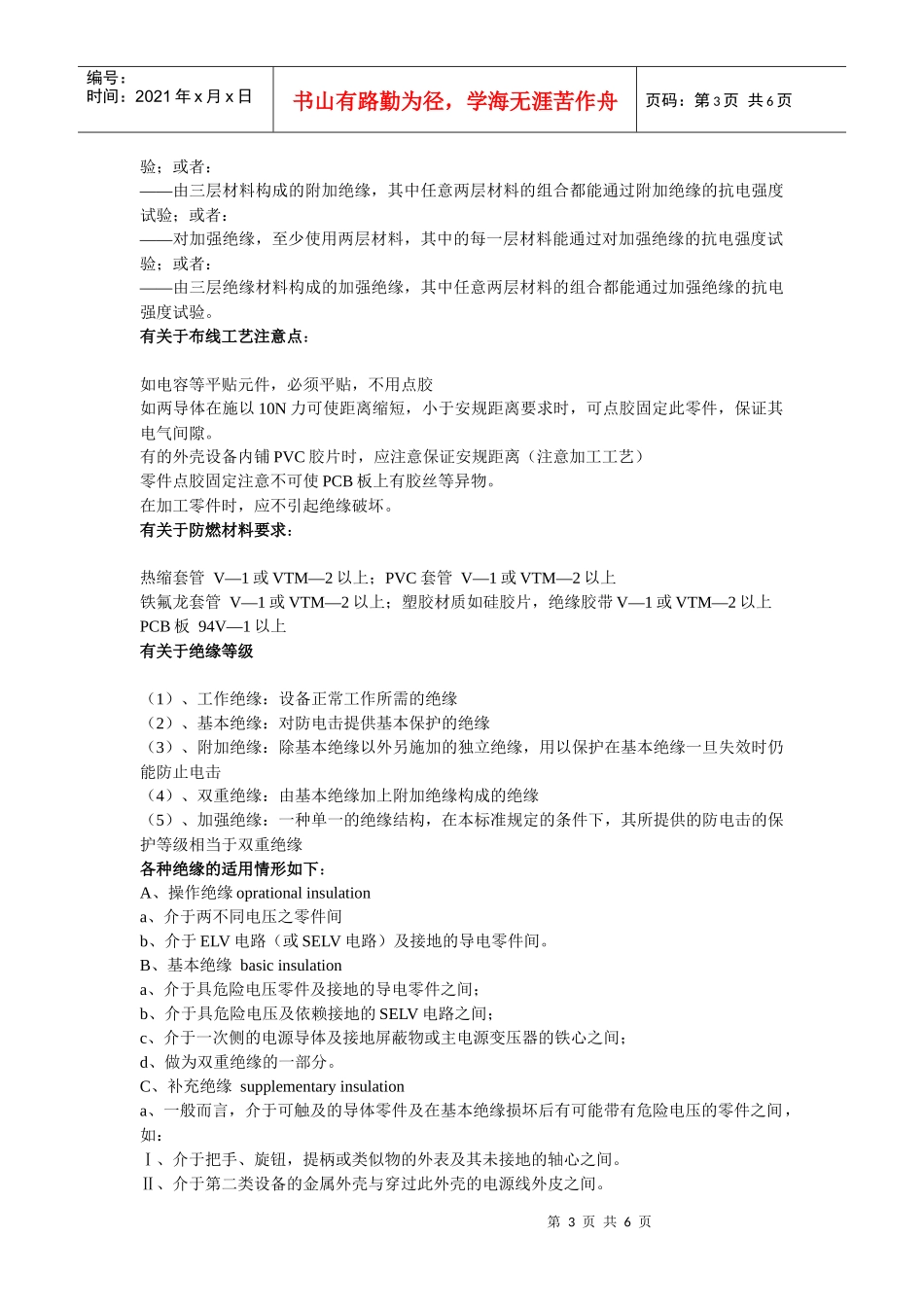

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页Clearance和Creepage的区别,电气间隙和爬电距离的意思及区别Clearance（电气间隙）是什么意思Clearance:电气间隙--两个导电零部件之间或导电零部件与设备界面之间测得的最短空间距离.Creepage（爬电距离）是什么意思Creepage:爬电距离--沿绝缘表面测得的两个导电零部件之间或导电零部件与设备界面之间的最短距离.Clearance和Creepage的区别,电气间隙和爬电距离的区别按照字面意思，Clearance（电气间隙）是指两点空间的最短距离。Creepage（爬电距离）是是指两点沿绝缘表面的最短距离。从下面这张图很明显的能够看得出来。上面的实线是Clearance（电气间隙）的最短距离，下面虚线是沿着绝缘表面Creepage（爬电距离）的最短距离。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求二次侧线路之电气间隙尺寸要求但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.NPE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm（一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。如果所提供的绝缘是用在设备保护外壳内，而且在操作人员维护时不会受到磕碰或擦伤，并且属于如下任一种情况，则上述要求不适用于不论其厚度如何的薄层绝缘材料；——对附加绝缘，至少使用两层材料，其中的每一层材料能通过对附加绝缘的抗电强度试第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页验；或者：——由三层材料构成的附加绝缘，其中任意两层材料的组合都能通过附加绝缘的抗电强度试验；或者：——对加强绝缘，至少使用两层材料，其中的每一层材料能通过对加强绝缘的抗电强度试验；或者：——由三层绝缘材料构成的加强绝缘，其中任意两层材料的组合都能通过加强绝缘的抗电强度试验。有关于布线工艺注意点：如电容等平贴元件，必须平贴，不用点胶如两导体在施以10N力可使距离缩短，小于安规距离要求时，可点胶固定此零件，保证其电气间隙。有的外壳设备内铺PVC胶片时，应注意保证安规距离（注意加工工艺）零件点胶固定注意不可使PCB板上有胶丝等异物。在加工零件时，应不引起绝缘破坏。有关于防燃材料要求：热缩套管V—1或VTM—2以上；PVC套管V—1或VTM—2以上铁氟龙套管V—1或VTM—2以上；塑胶材质如硅胶片，绝缘胶带V—1或VTM—2以上PCB板94V—1以上有关于绝缘等级（1）、工作绝缘：设备正常工作所需的绝缘（2）、基本绝缘：对防电击提供基本保护的绝缘（3）、附加绝缘：除基本绝缘以外另施加的独立绝缘，用以保护在基本绝缘一旦失效时仍能防止电击（4）、双重绝缘：由基本绝缘加上附加绝缘构成的绝缘（5）、加强绝缘：一种单一的绝缘结构，在本标准规定的条...
