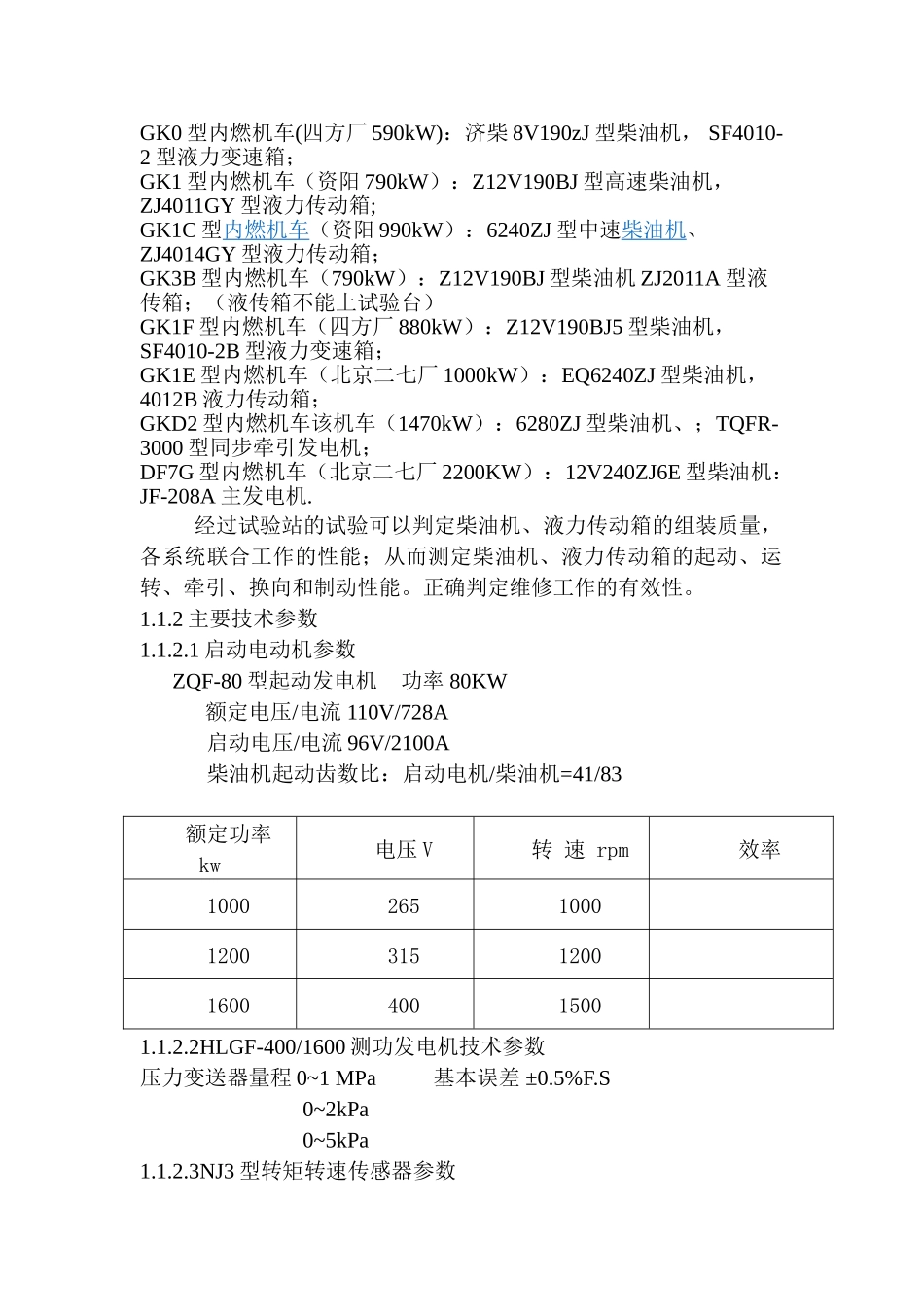

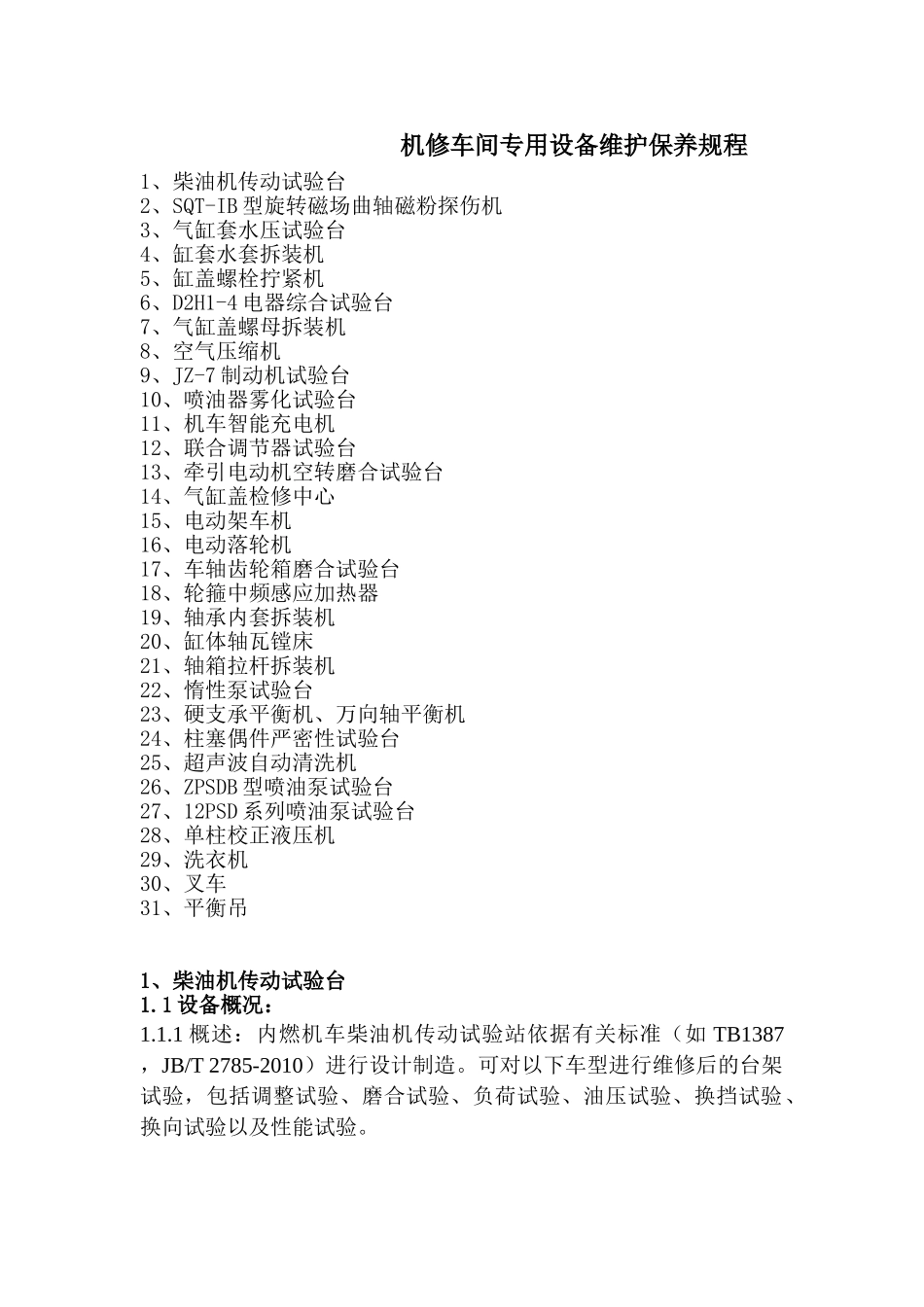

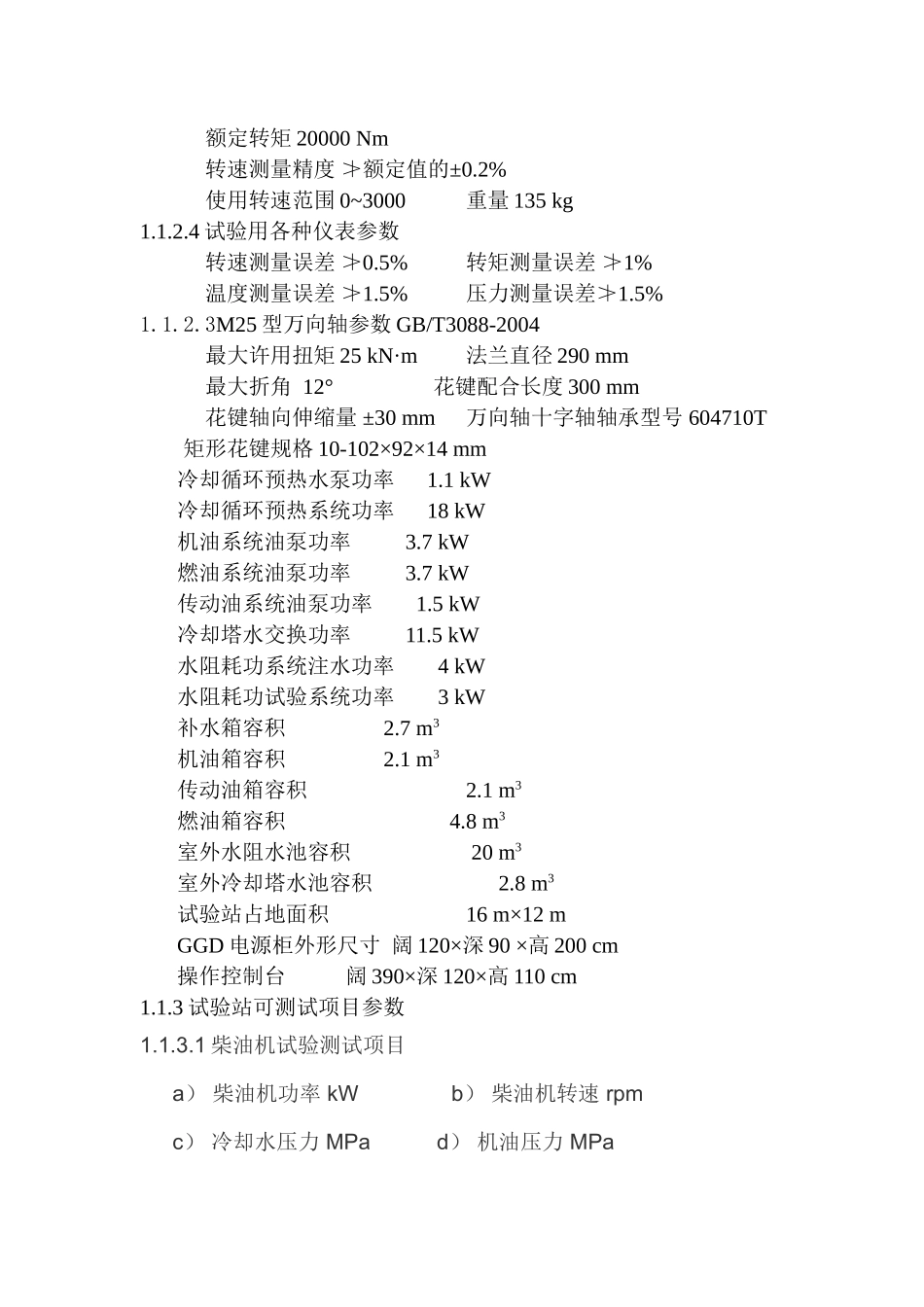

机修车间专用设备维护保养规程1、柴油机传动试验台2、SQT-IB型旋转磁场曲轴磁粉探伤机3、气缸套水压试验台4、缸套水套拆装机5、缸盖螺栓拧紧机6、D2H1-4电器综合试验台7、气缸盖螺母拆装机8、空气压缩机9、JZ-7制动机试验台10、喷油器雾化试验台11、机车智能充电机12、联合调节器试验台13、牵引电动机空转磨合试验台14、气缸盖检修中心15、电动架车机16、电动落轮机17、车轴齿轮箱磨合试验台18、轮箍中频感应加热器19、轴承内套拆装机20、缸体轴瓦镗床21、轴箱拉杆拆装机22、惰性泵试验台23、硬支承平衡机、万向轴平衡机24、柱塞偶件严密性试验台25、超声波自动清洗机26、ZPSDB型喷油泵试验台27、12PSD系列喷油泵试验台28、单柱校正液压机29、洗衣机30、叉车31、平衡吊1、柴油机传动试验台1.1设备概况：1.1.1概述：内燃机车柴油机传动试验站依据有关标准（如TB1387，JB/T2785-2010）进行设计制造。可对以下车型进行维修后的台架试验，包括调整试验、磨合试验、负荷试验、油压试验、换挡试验、换向试验以及性能试验。GK0型内燃机车(四方厂590kW)：济柴8V190zJ型柴油机，SF4010-2型液力变速箱；GK1型内燃机车（资阳790kW）：Z12V190BJ型高速柴油机，ZJ4011GY型液力传动箱;GK1C型内燃机车（资阳990kW）：6240ZJ型中速柴油机、ZJ4014GY型液力传动箱；GK3B型内燃机车（790kW）：Z12V190BJ型柴油机ZJ2011A型液传箱；（液传箱不能上试验台）GK1F型内燃机车（四方厂880kW）：Z12V190BJ5型柴油机，SF4010-2B型液力变速箱；GK1E型内燃机车（北京二七厂1000kW）：EQ6240ZJ型柴油机，4012B液力传动箱；GKD2型内燃机车该机车（1470kW）：6280ZJ型柴油机、；TQFR-3000型同步牵引发电机；DF7G型内燃机车（北京二七厂2200KW）：12V240ZJ6E型柴油机：JF-208A主发电机.经过试验站的试验可以判定柴油机、液力传动箱的组装质量，各系统联合工作的性能；从而测定柴油机、液力传动箱的起动、运转、牵引、换向和制动性能。正确判定维修工作的有效性。1.1.2主要技术参数1.1.2.1启动电动机参数ZQF-80型起动发电机功率80KW额定电压/电流110V/728A启动电压/电流96V/2100A柴油机起动齿数比：启动电机/柴油机=41/831.1.2.2HLGF-400/1600测功发电机技术参数压力变送器量程0~1MPa基本误差±0.5%F.S0~2kPa0~5kPa1.1.2.3NJ3型转矩转速传感器参数额定功率kw电压V转速rpm效率100026510001200315120016004001500额定转矩20000Nm转速测量精度≯额定值的±0.2%使用转速范围0~3000重量135kg1.1.2.4试验用各种仪表参数转速测量误差≯0.5%转矩测量误差≯1%温度测量误差≯1.5%压力测量误差≯1.5%1.1.2.3M25型万向轴参数GB/T3088-2004最大许用扭矩25kN·m法兰直径290mm最大折角12°花键配合长度300mm花键轴向伸缩量±30mm万向轴十字轴轴承型号604710T矩形花键规格10-102×92×14mm冷却循环预热水泵功率1.1kW冷却循环预热系统功率18kW机油系统油泵功率3.7kW燃油系统油泵功率3.7kW传动油系统油泵功率1.5kW冷却塔水交换功率11.5kW水阻耗功系统注水功率4kW水阻耗功试验系统功率3kW补水箱容积2.7m3机油箱容积2.1m3传动油箱容积2.1m3燃油箱容积4.8m3室外水阻水池容积20m3室外冷却塔水池容积2.8m3试验站占地面积16m×12mGGD电源柜外形尺寸阔120×深90×高200cm操作控制台阔390×深120×高110cm1.1.3试验站可测试项目参数1.1.3.1柴油机试验测试项目a）柴油机功率kWb）柴油机转速rpmc）冷却水压力MPad）机油压力MPae）燃油压力MPaf）曲轴箱压力MPag）增压器润滑油压MPah）机油温度℃i）排气总管及支管温度℃j）中冷水温度℃k）高温水温度℃1.1.3.2液力传动箱试验测试项目a）液传箱输出功率kWb）输入轴转速（即柴油机转速）和扭矩rpm，Nmc）液传箱输出轴转速rpmd）供油泵出口油压MPae）控制泵出口油压MPaf）惰性泵出口油压MPag）液力元件充油压力MPah）滤清器出口油压MPai）供油泵出口油温℃j）热交换器出口油温℃1.2190柴油机单机试验操作规程1.2.1准备：对上试验台架的柴油机进行检查1.2.1.1外观质量：看有无缺装漏装的零附件和严重的外观缺陷。1.2.1.2装配质量：有无装配检验合格证。1.2.2柴油机上试验台架1.2.2.1根据柴油机型号选择合...
