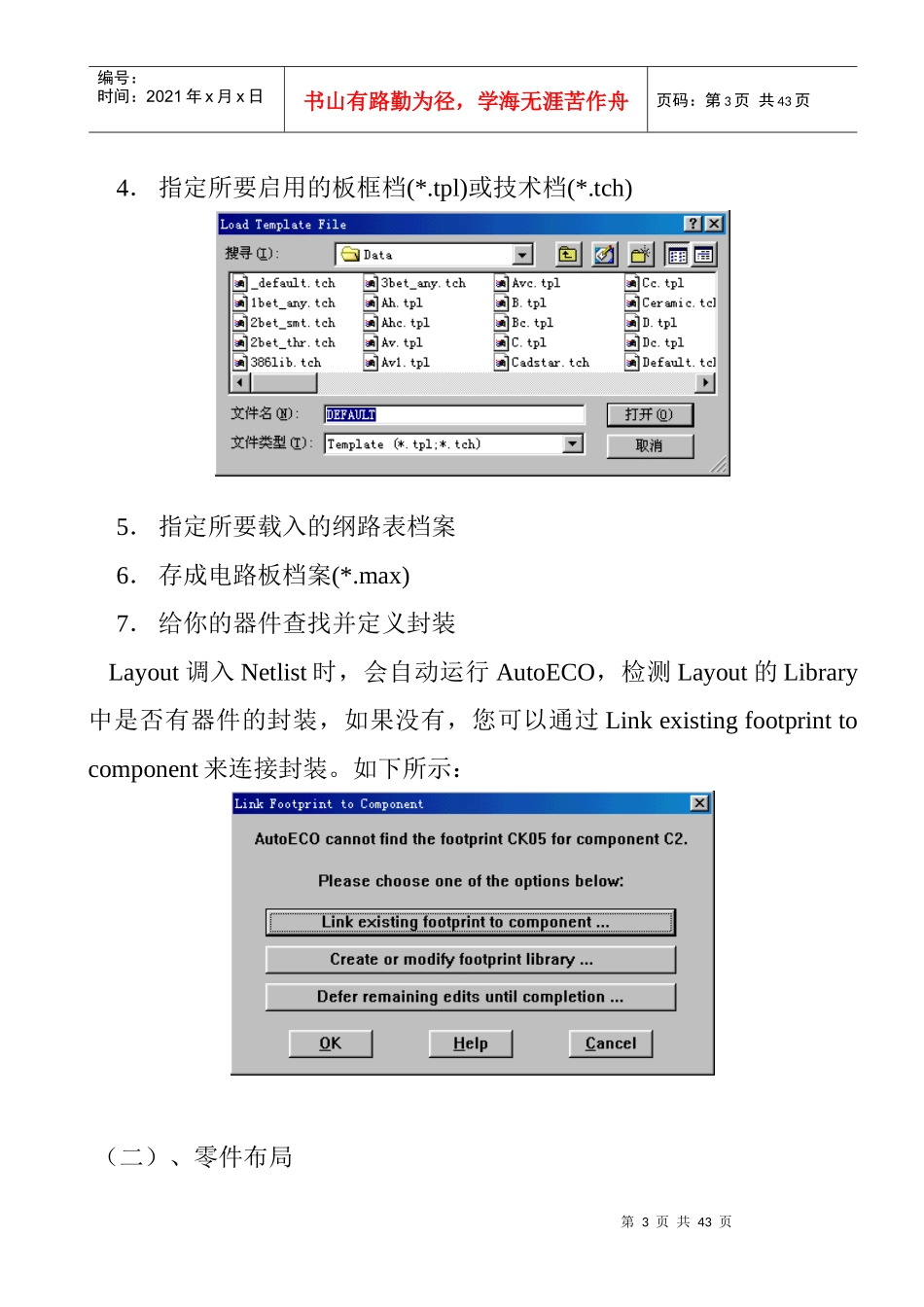

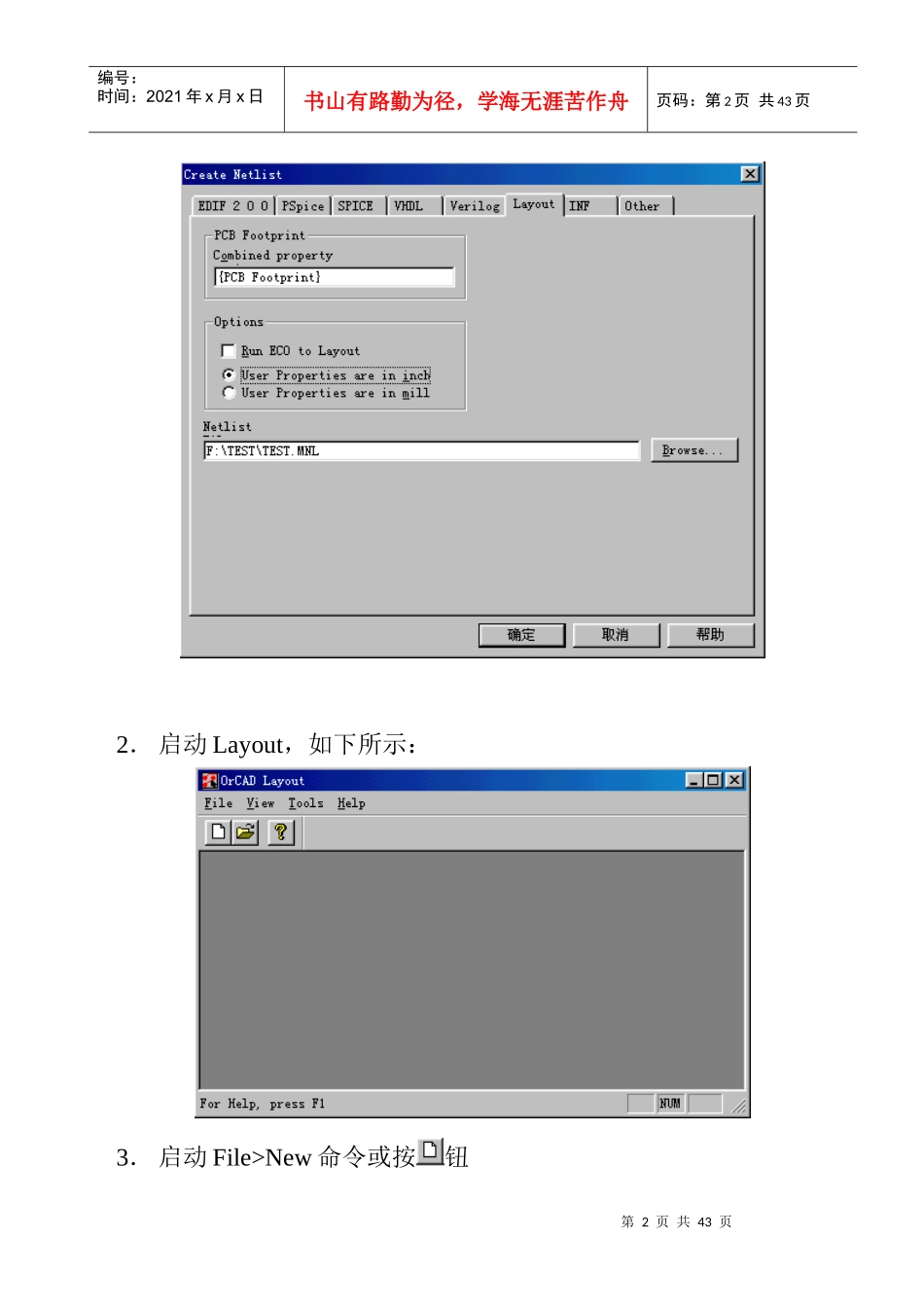

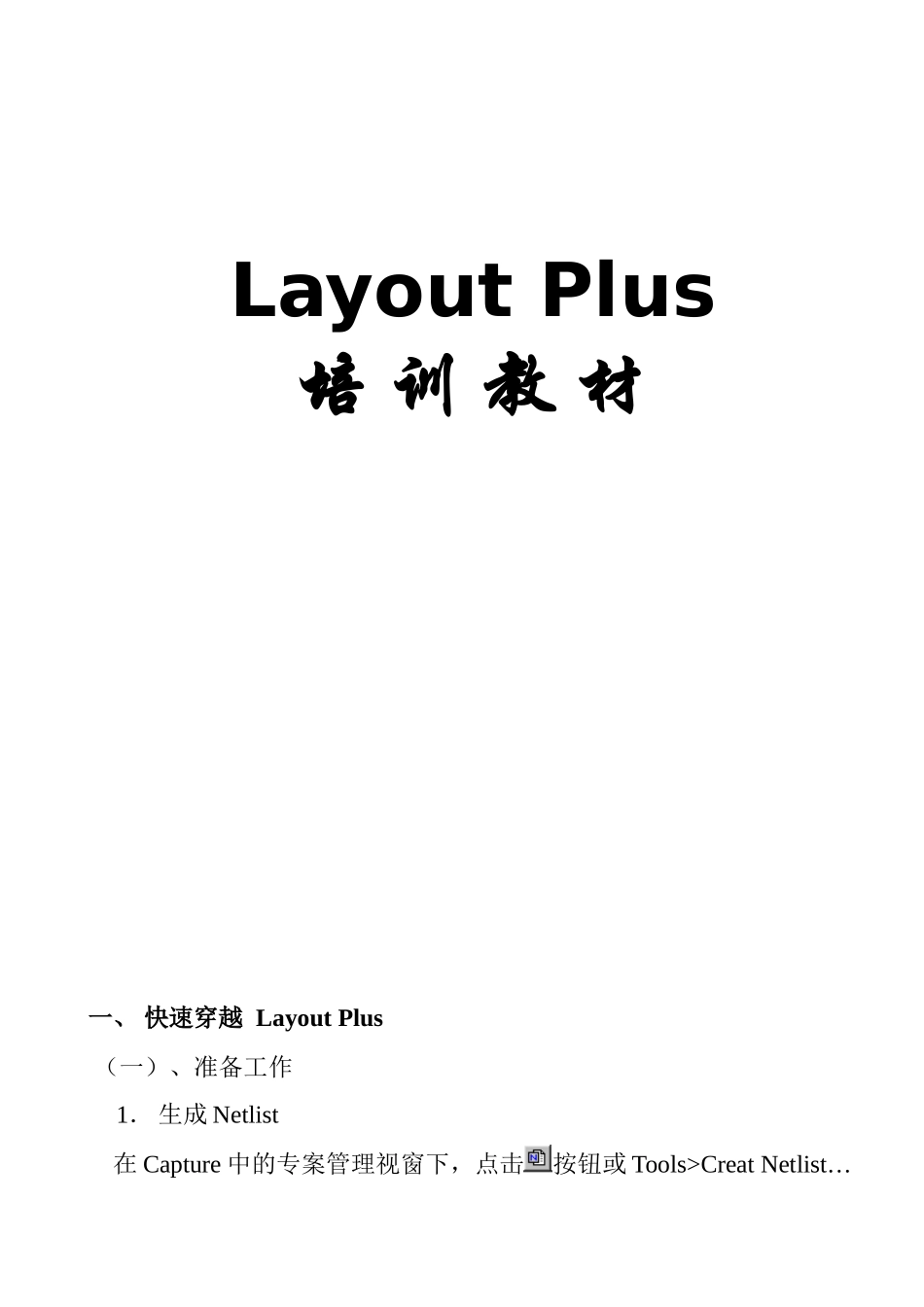

LayoutPlus培训教材一、快速穿越LayoutPlus（一）、准备工作1．生成Netlist在Capture中的专案管理视窗下，点击按钮或Tools>CreatNetlist…第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页2．启动Layout，如下所示：3．启动File>New命令或按钮第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页4．指定所要启用的板框档(*.tpl)或技术档(*.tch)5．指定所要载入的纲路表档案6．存成电路板档案(*.max)7．给你的器件查找并定义封装Layout调入Netlist时，会自动运行AutoECO，检测Layout的Library中是否有器件的封装，如果没有，您可以通过Linkexistingfootprinttocomponent来连接封装。如下所示：（二）、零件布局第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页调入网络表后，零件将随着纲路档案的载入而散布在编辑区里，紧接着，依下列步骤进行自动零件布置：1．定义板框。首先切换到GlobalLayer层（按0键），然后按钮，进入放置物件状态，再以画框的方式，直接在编辑区里画板框。2．板框定义完成后，启动Auto>Place>Board命令，程式即迅速布置零件。（三）、自动布线零件布置完成后，只要启动Auto>Autoroute>Board命令，即可进行自动布线。第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页（四）、输出LayoutPlus的打印可分为校对用的打印印及精细的输出，校对用的打印是将各板层重叠在一起打印输出，当我们要进行叠印时，则File>Print/Plot启动命令，然后在随即出现的对话盒中，选择打印选项，再按ok钮即可打印。如果要进行精细的打印或分板层输出的话，则启动Options>PostProcess命令，然后在随即出现的表格中，选择所要打印的板层，再点击鼠标右键，在弹出菜单中选取其中的PlottoPrintManager命令，即可打印您选中的板层。二、深入Layout之一——参数属性的设置（一）、Layout管理视窗在进入LayoutPlus之后，首先面对的是Layout管理视窗，在这个单纯的视窗里，具有下列几项功能：1．启动OrCAD的其它软件模块第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页LibraryManager：开启Layout零件编辑视窗OrcadCapture：开启OrCAD原理图VisualCADD：开启VisualCADD机械图编辑视窗SmartRoute：开启Layout的SmartRoute无网格布线器GerbTool：开启Layout的GerbTool工具编辑视窗ECOS：自动把原理图的更新传递到PCBEditAppSettings：编辑Layout的配置文件ReloadAppSettings：装载Layout的配置文件2．开启新电路板档案3．开启旧电路档案4．其它电路软件的电路档案与LayoutPlus的电路板档案之转换第7页共43页第6页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共43页（二）PCB参数设置1、拆除布线设置PCB板层，要求PCB没有布线。这就需要拆除布线。启动Auto>Unroute命令，即可拉出拆线次功能表，如下所示：Board：拆除整块电路板的走线DRC/RouteBox：拆除白色框内的走线Net：拆除指定纲路的走线Component：拆除指定零件上的走线。2、设置布线板层按钮，然后在随即出现的选单中，选择Layers选项，或者启动Tools>Layer>SelectFromSpreadsheet，即可出现板层表格，如下图所示：第8页共43页第7页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共43页其中LayerType为设置该板层的类型，双击每一层的LayerType，调出如下对话框：RoutingLayer：该板层为布线板层PlaneLayer：该板层为电源板层UnusedRouting：不使用该板层第9页共43页第8页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共43页Documentation：该板层为与布线无关的文字绢印层DrillLayer：钻孔层JumperLayer：跳线层3、设置网络属性开启网络表格，也就是按钮，然后在随后即出现的选单中，选择Nets选项，即可出现纲路表格，如下图所示：WidthMinConMax：设定该网络的线宽，双击要设定的网络，弹出的对话框如下图...
