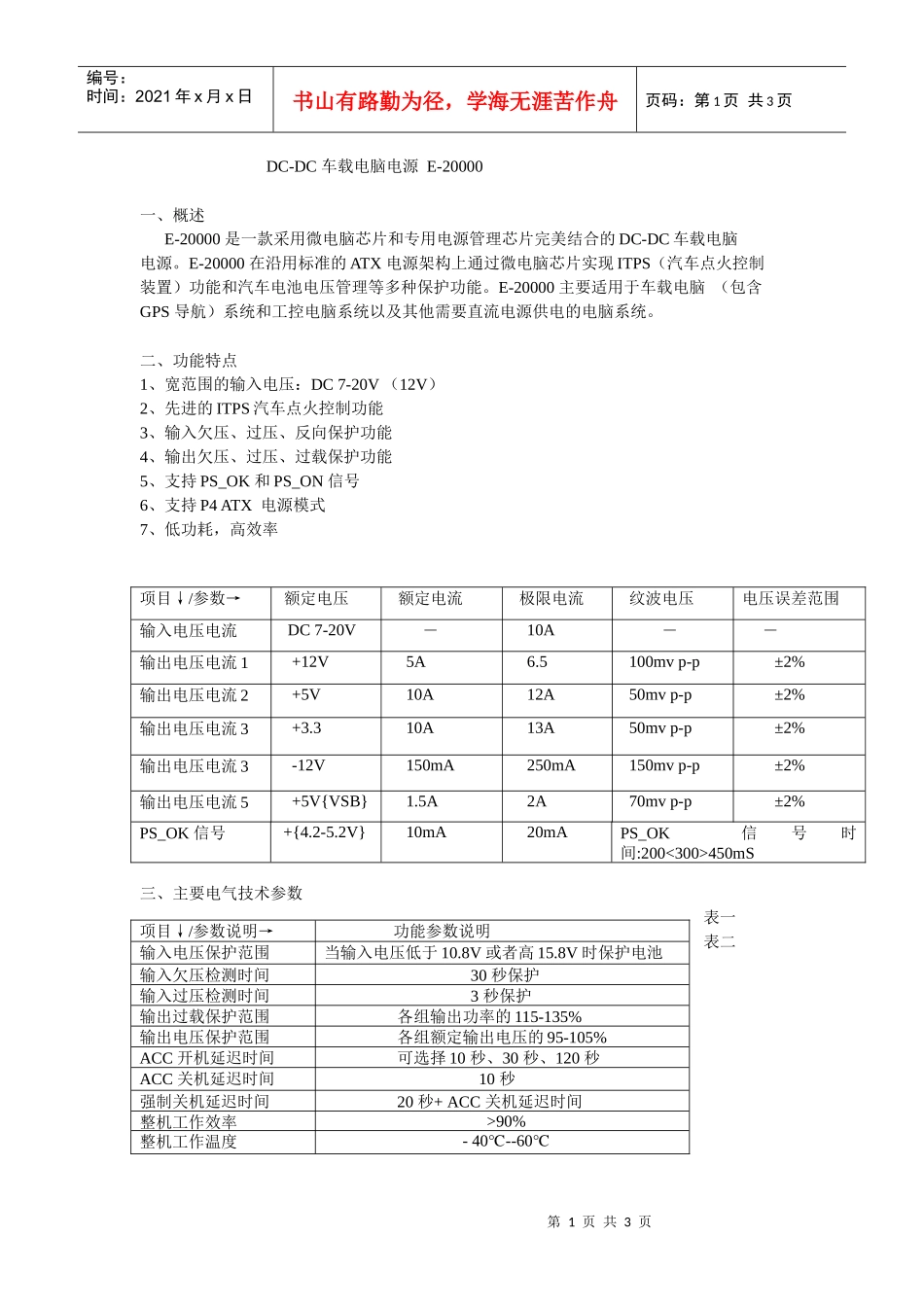

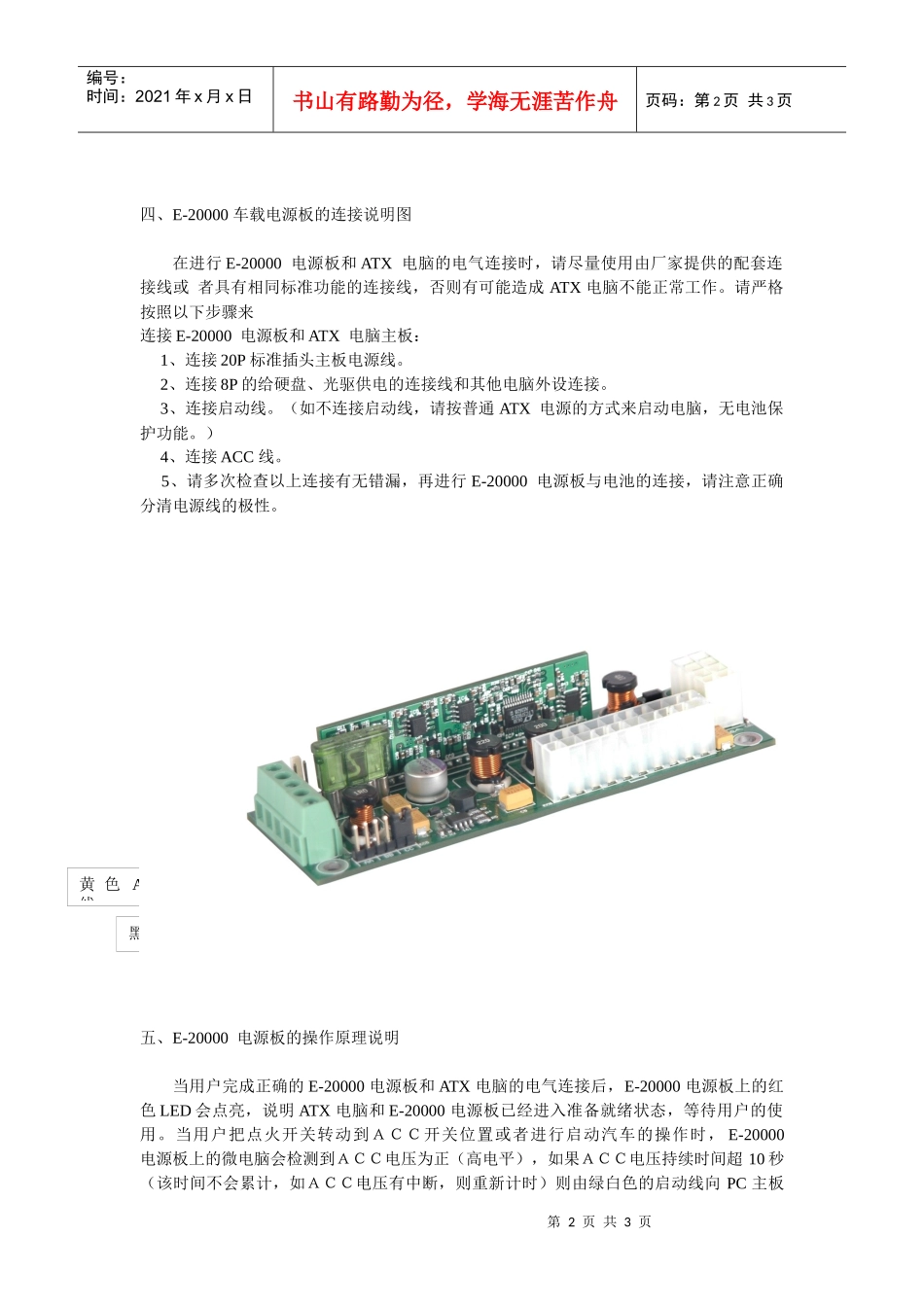

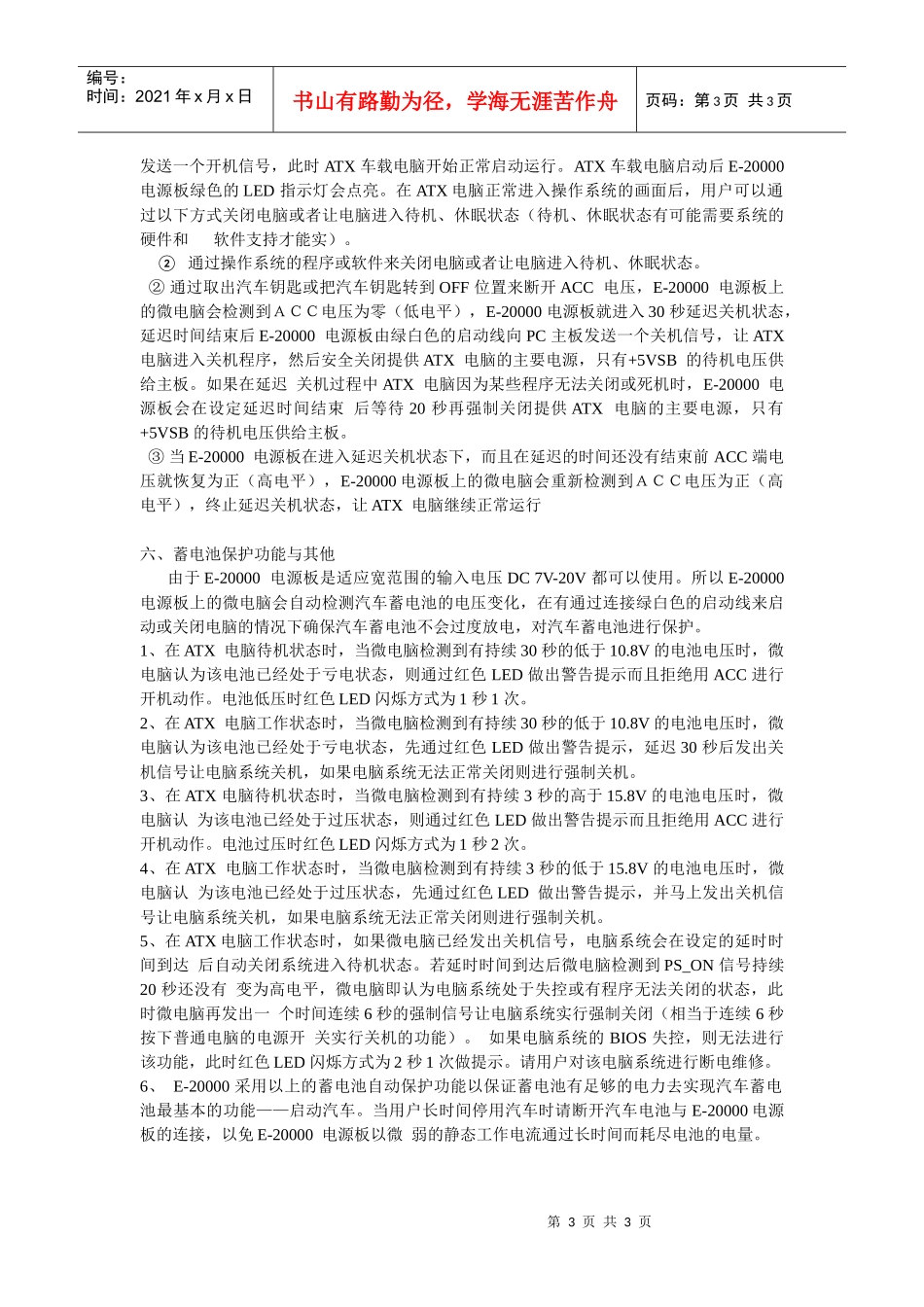

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页DC-DC车载电脑电源E-20000一、概述E-20000是一款采用微电脑芯片和专用电源管理芯片完美结合的DC-DC车载电脑电源。E-20000在沿用标准的ATX电源架构上通过微电脑芯片实现ITPS（汽车点火控制装置）功能和汽车电池电压管理等多种保护功能。E-20000主要适用于车载电脑（包含GPS导航）系统和工控电脑系统以及其他需要直流电源供电的电脑系统。二、功能特点1、宽范围的输入电压：DC7-20V（12V）2、先进的ITPS汽车点火控制功能3、输入欠压、过压、反向保护功能4、输出欠压、过压、过载保护功能5、支持PS_OK和PS_ON信号6、支持P4ATX电源模式7、低功耗，高效率三、主要电气技术参数表一表二项目↓/参数→额定电压额定电流极限电流纹波电压电压误差范围输入电压电流DC7-20V－10A－－输出电压电流1+12V5A6.5100mvp-p±2%输出电压电流2+5V10A12A50mvp-p±2%输出电压电流3+3.310A13A50mvp-p±2%输出电压电流3-12V150mA250mA150mvp-p±2%输出电压电流5+5V{VSB}1.5A2A70mvp-p±2%PS_OK信号+{4.2-5.2V}10mA20mAPS_OK信号时间:200<300>450mS项目↓/参数说明→功能参数说明输入电压保护范围当输入电压低于10.8V或者高15.8V时保护电池输入欠压检测时间30秒保护输入过压检测时间3秒保护输出过载保护范围各组输出功率的115-135%输出电压保护范围各组额定输出电压的95-105%ACC开机延迟时间可选择10秒、30秒、120秒ACC关机延迟时间10秒强制关机延迟时间20秒+ACC关机延迟时间整机工作效率>90%整机工作温度-40--60℃℃第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页四、E-20000车载电源板的连接说明图在进行E-20000电源板和ATX电脑的电气连接时，请尽量使用由厂家提供的配套连接线或者具有相同标准功能的连接线，否则有可能造成ATX电脑不能正常工作。请严格按照以下步骤来连接E-20000电源板和ATX电脑主板：1、连接20P标准插头主板电源线。2、连接8P的给硬盘、光驱供电的连接线和其他电脑外设连接。3、连接启动线。（如不连接启动线，请按普通ATX电源的方式来启动电脑，无电池保护功能。）4、连接ACC线。5、请多次检查以上连接有无错漏，再进行E-20000电源板与电池的连接，请注意正确分清电源线的极性。五、E-20000电源板的操作原理说明当用户完成正确的E-20000电源板和ATX电脑的电气连接后，E-20000电源板上的红色LED会点亮，说明ATX电脑和E-20000电源板已经进入准备就绪状态，等待用户的使用。当用户把点火开关转动到ＡＣＣ开关位置或者进行启动汽车的操作时，E-20000电源板上的微电脑会检测到ＡＣＣ电压为正（高电平），如果ＡＣＣ电压持续时间超10秒（该时间不会累计，如ＡＣＣ电压有中断，则重新计时）则由绿白色的启动线向PC主板启动线20P线8p线红色电源线黑色地线黄色ACC线第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页发送一个开机信号，此时ATX车载电脑开始正常启动运行。ATX车载电脑启动后E-20000电源板绿色的LED指示灯会点亮。在ATX电脑正常进入操作系统的画面后，用户可以通过以下方式关闭电脑或者让电脑进入待机、休眠状态（待机、休眠状态有可能需要系统的硬件和软件支持才能实）。②通过操作系统的程序或软件来关闭电脑或者让电脑进入待机、休眠状态。②通过取出汽车钥匙或把汽车钥匙转到OFF位置来断开ACC电压，E-20000电源板上的微电脑会检测到ＡＣＣ电压为零（低电平），E-20000电源板就进入30秒延迟关机状态，延迟时间结束后E-20000电源板由绿白色的启动线向PC主板发送一个关机信号，让ATX电脑进入关机程序，然后安全关闭提供ATX电脑的主要电源，只有+5VSB的待机电压供给主板。如果在延迟关机过程中ATX电脑因为某些程序无法关闭或死机时，E-20000电源板会在设定延迟时间结束后等待20秒再强制关闭提供ATX电脑的主要电源，只有+5VSB的待机电压供给主板。③当E-20000电源板在进入延迟关机状态下，而且在延迟的时间还没有结束前ACC端电压就恢复为正（高电平），E-20000电源板上的微电脑会重新检测到ＡＣＣ电压...
