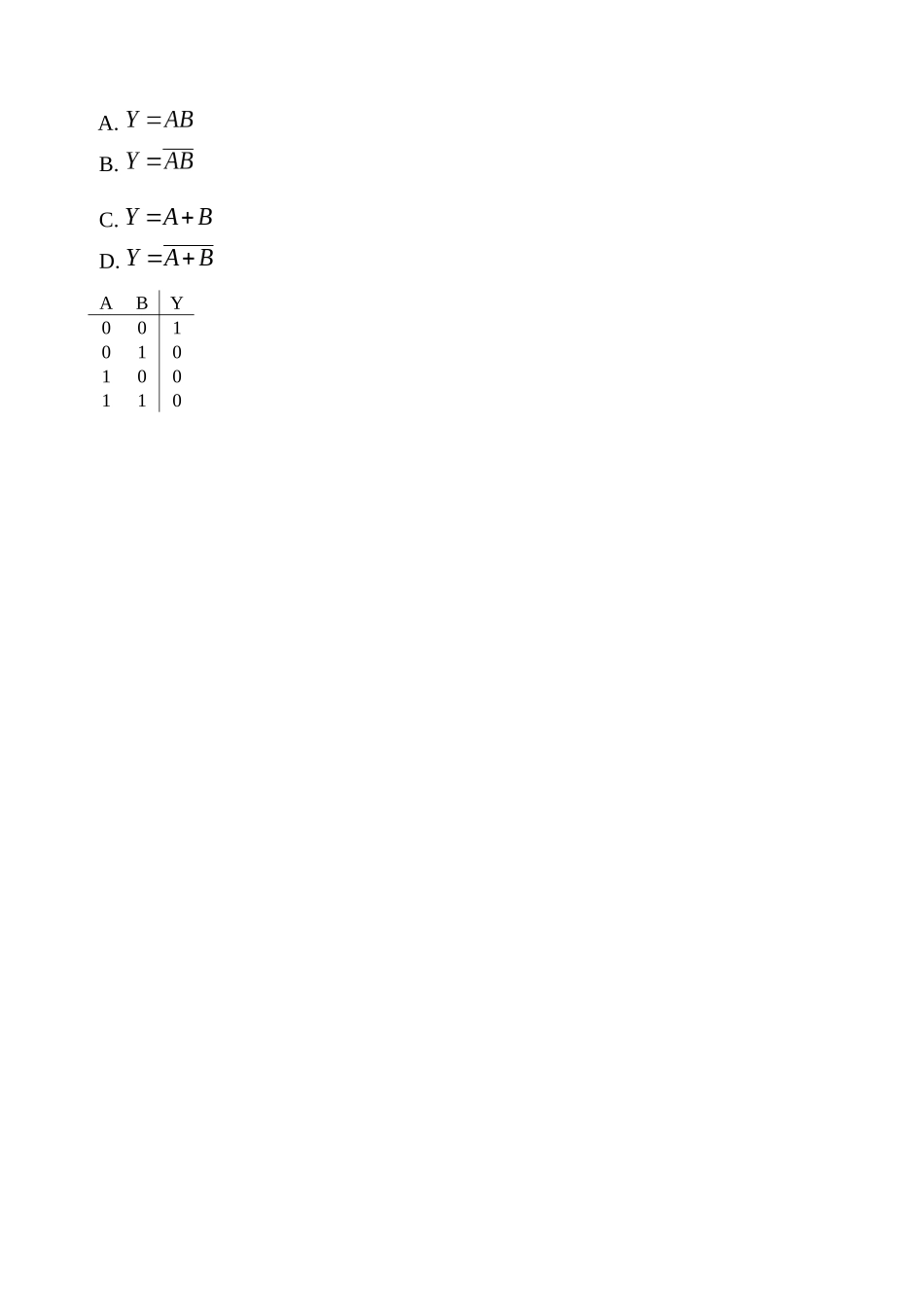

做试题,没答案?上自考365,网校名师为你详细解答!2002年4月自考模拟数字及电力电子技术试题一、单项选择题(本大题共12小题，每小题2分，共24分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。1.对半导体三极管，测得发射结反偏，集电结反偏，此时该三极管处于()A.放大状态B.截止状态C.饱和状态D.无法确定2.下列功率放大电路中，效率最高的是()A.甲类功放B.乙类互补功放C.甲乙类互补功放D.准互补功放3.串联型稳压电源中，产生基准电压的部分是()A.比较放大器B.稳压管电路C.调整管D.采样电路4.电路如图所示，则输出函数F为()5.逻辑函数F(A,B,C,D)=Σ(0,1,4,5,7,13,15)的最简式与非式为()A．B.C.D.6.根据真值表中的对应关系，Y与A、B之间的逻辑关系为()A.B.C.D.ABY001010100110第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页7.CMOS集成基本RS触发器的特性方程，错误的解释是（）A.不允许S、R信号同时为1B.S、R信号不能同时为0C.SR=10时，触发器置1D.SR=01时，触发器置08.图示电路，输出Y为（）10.以下各项功能或特点，晶闸管所不具有的为()A.放大功能B.单向导电C.门极所控D.大功率11.变更斩波器工作率α的最常用一种方法是()A.既改变斩波周期，又改变开关关断时间B.保持斩波周期不变，改变开关导通时间C.保持开关导通时间不变，改变斩波周期D.保持开关断开时间不变，改变斩波周期12.以下各项中不属于电压型逆变器特点的是()A.若是电机负载为实现再生制动需增加一套反并联的变流器第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页B.输出交流电流波形为矩形波C.直流侧为一电压源D.应设有反馈二极管二、填空题(本大题共8小题，每小题2分，共16分)13.带电容滤波的整流电路适用于负载电流的场合；带电感滤波的整流电路适用于负载电流的场合。14.选择稳压管稳压电路中限流电阻的一个条件是流过稳压管的最小电流应稳定电流Iz，另一个条件是流过稳压管的最大电流应最大稳定电流IZM。15.直接耦合放大电路中，当△ui=0时，△uo≠0，这种现象被称为；由温度变化而引起△uo变化的现象又称之为。16.二进制数1100111012所对应的八进制数为，它所对应的十六进制数为。17.逻辑函数的最简表达式是。18.与CMOS电路相比，TTL电路功耗，抗干扰能力。19.在GTR和IGBT两种自关断器件中，属于电压驱动的器件是，属于电流驱动的器件是。20.正弦脉宽调制(SPWM)的载波信号波形一般是波，基准信号波形为波。三、分析、计算、作图题(共50分)21.(5分)图示电路中，已知Rb1=5kΩ，Rb2=15kΩ，Re=2.3kΩ，Rc=5kΩ，RL=5kΩ，VCC=12V，三极管第5页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页导通时UBEQ=0.7V，β=50，rbb′=100Ω。1．画出该电路的直流通路；2．估算该电路的静态工作点ICQ及UCEQ。22.(5分)文氏电桥正弦波振荡器电路如题图所示：(1)为满足产生振荡的相位平衡条件，试用符号“+”和“–”分别标出集成运放的同相输入端与反相输入端；(2)为满足振荡的振幅平衡条件，图中Rf应取多大?23.(5分)两极放大器电路如题图所示；(1)为稳定放大器的电压放大倍数，应在电路中引入何种方式的级间负反馈；(2)在图中加入适当的反馈元件，画出相应的反馈电路。第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页24.(6分)由全加器构成的电路如图所示，试写出Y1与D1，D0的最简与或表达式。26.(8分)电路如题图所示，要求：(1)画出74161状态图；(2)写出F与Q4Q3Q2Q1的逻辑函数表达式。74161（四位二进制加法计数器）功能表CPCTPCTTD1D2D3D4Q1Q2Q3Q4×0×××××××0000第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页↑10××D1D2D3D4D1D2D3D4↑1111××××计数×110×××××保持×11×0××××保持27.（6分）单相桥式半控整流电路如图所示，负载L足够大。试绘出α=90°时输出电压ud、流过晶闸管VT1的电流iT1以及流过二极管VD4的电...
