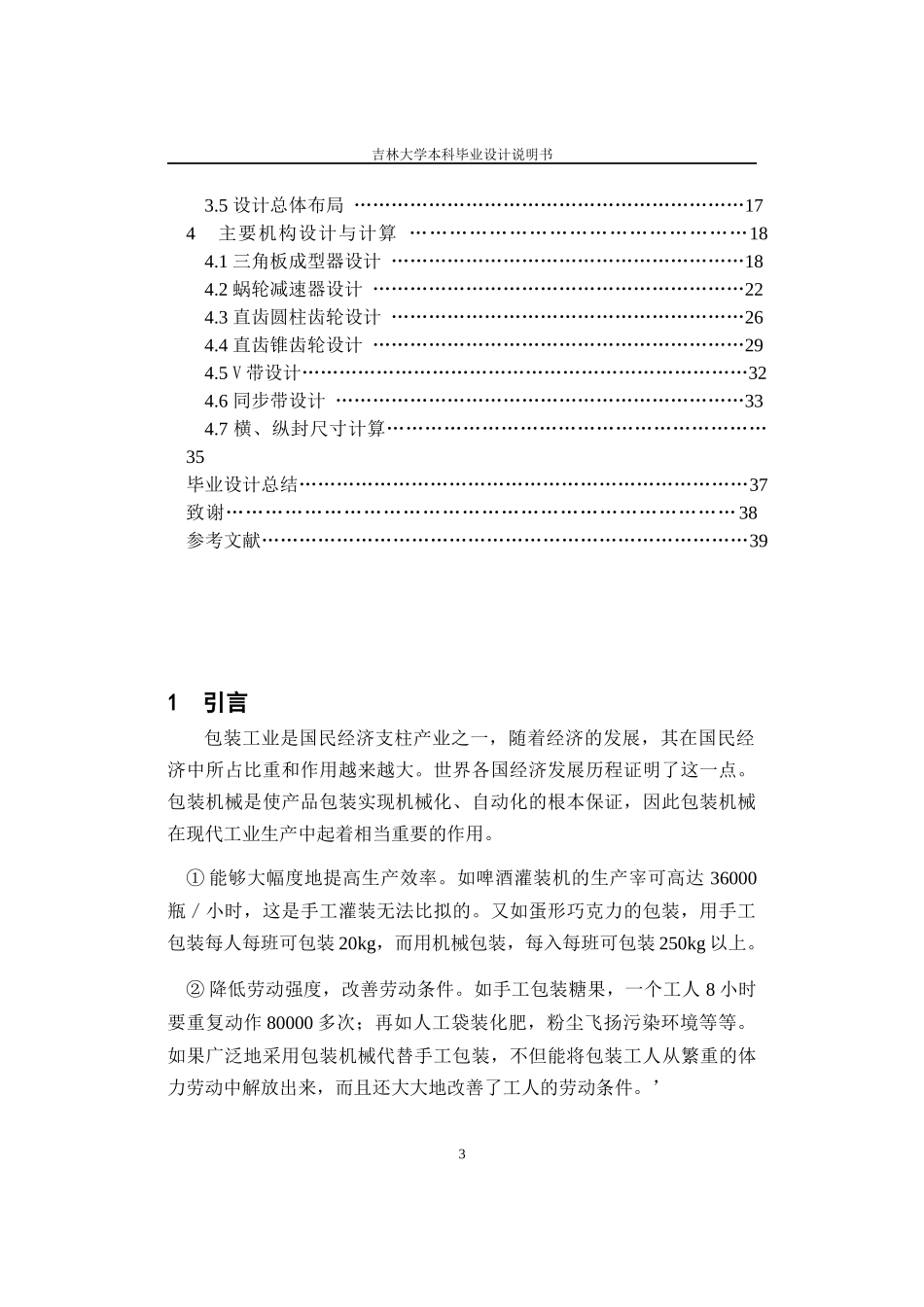

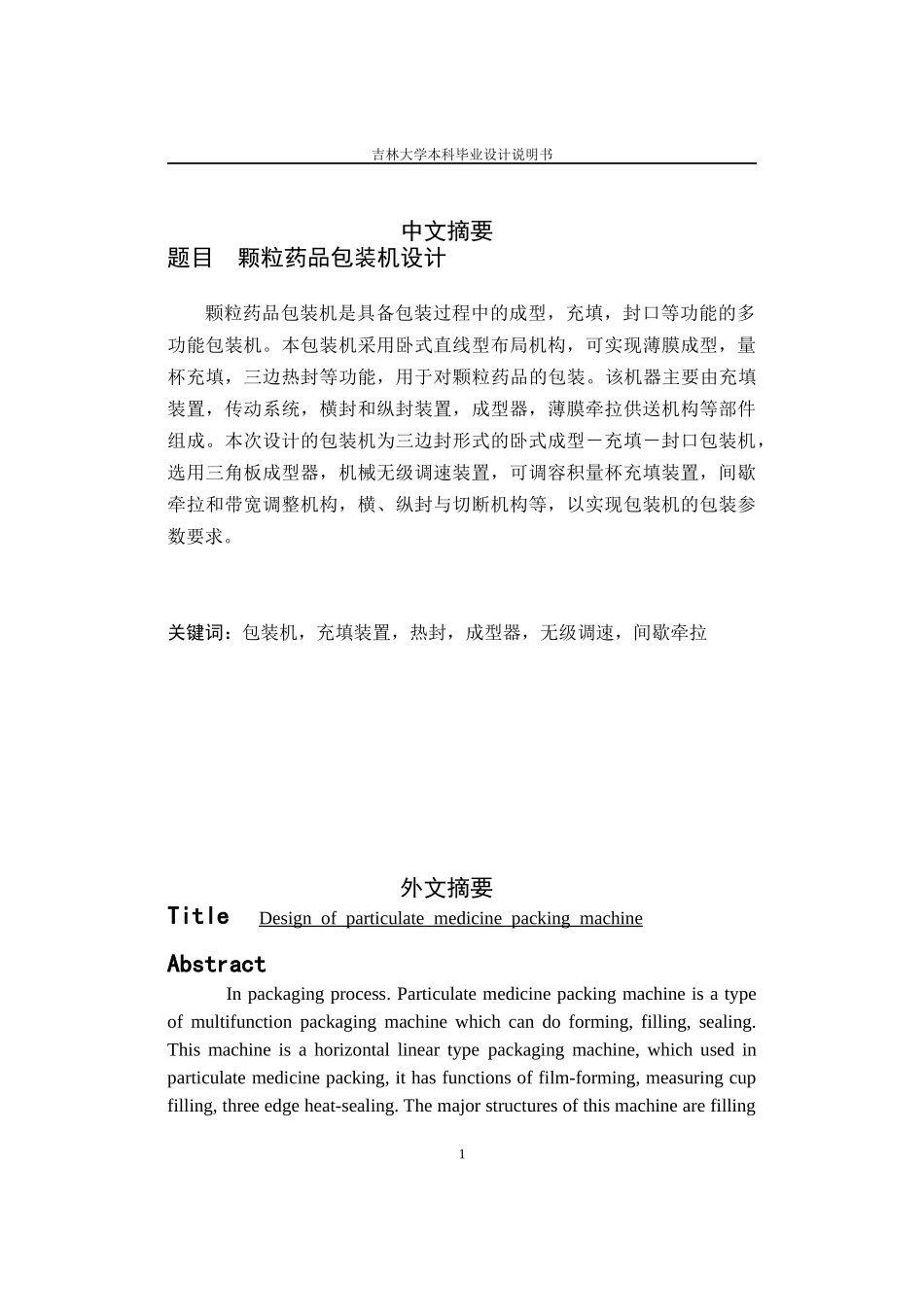

吉林大学本科毕业设计说明书中文摘要题目颗粒药品包装机设计颗粒药品包装机是具备包装过程中的成型,充填,封口等功能的多功能包装机。本包装机采用卧式直线型布局机构,可实现薄膜成型,量杯充填,三边热封等功能,用于对颗粒药品的包装。该机器主要由充填装置,传动系统,横封和纵封装置,成型器,薄膜牵拉供送机构等部件组成。本次设计的包装机为三边封形式的卧式成型-充填-封口包装机,选用三角板成型器,机械无级调速装置,可调容积量杯充填装置,间歇牵拉和带宽调整机构,横、纵封与切断机构等,以实现包装机的包装参数要求。关键词:包装机,充填装置,热封,成型器,无级调速,间歇牵拉外文摘要TitleDesignofparticulatemedicinepackingmachineAbstractInpackagingprocess.Particulatemedicinepackingmachineisatypeofmultifunctionpackagingmachinewhichcandoforming,filling,sealing.Thismachineisahorizontallineartypepackagingmachine,whichusedinparticulatemedicinepacking,ithasfunctionsoffilm-forming,measuringcupfilling,threeedgeheat-sealing.Themajorstructuresofthismachinearefilling1吉林大学本科毕业设计说明书device,transmissionsystem,sealingdevice,former,filmtractionandtransmitiondevice.Thisdesignisthreeedgesealingtypeform-fill-sealparticulatemedicinepackingmachine,weusedeltoidplateformer,machinerysteplessspeedregulatingdevice,adjustablevolumemearsuringcupfillingdevice,intermittenttractiondevice,filmwidthcontroldevice,traverseandlongitudinalsealingmechanism,cuttingoffmechanismtosatisfytherequirementofpackingparameters.KeywordsPackingMachine,FillingDevices,Heatsealing,Former,Steplessspeedregulation,Intermittenttraction目录1引言………………………………………………………………………………42包装机械概述…………………………………………………………52.1包装机械的定义……………………………………………………52.2包装机械的分类……………………………………………………52.3包装机械的特点……………………………………………………82.4袋成型-充填-封口机简介…………………………………………83包装机总体方案设计…………………………………………………93.1包装机的功能要求……………………………………………………93.2工艺分析……………………………………………………………93.3确定主要执行构件……………………………………………………93.4设计主传动路线……………………………………………………162吉林大学本科毕业设计说明书3.5设计总体布局………………………………………………………174主要机构设计与计算……………………………………………184.1三角板成型器设计…………………………………………………184.2蜗轮减速器设计……………………………………………………224.3直齿圆柱齿轮设计…………………………………………………264.4直齿锥齿轮设计……………………………………………………294.5V带设计………………………………………………………………324.6同步带设计…………………………………………………………334.7横、纵封尺寸计算……………………………………………………35毕业设计总结………………………………………………………………37致谢……………………………………………………………………38参考文献……………………………………………………………………391引言包装工业是国民经济支柱产业之一,随着经济的发展,其在国民经济中所占比重和作用越来越大。世界各国经济发展历程证明了这一点。包装机械是使产品包装实现机械化、自动化的根本保证,因此包装机械在现代工业生产中起着相当重要的作用。①能够大幅度地提高生产效率。如啤酒灌装机的生产宰可高达36000瓶/小时,这是手工灌装无法比拟的。又如蛋形巧克力的包装,用手工包装每人每班可包装20kg,而用机械包装,每入每班可包装250kg以上。②降低劳动强度,改善劳动条件。如手工包装糖...
