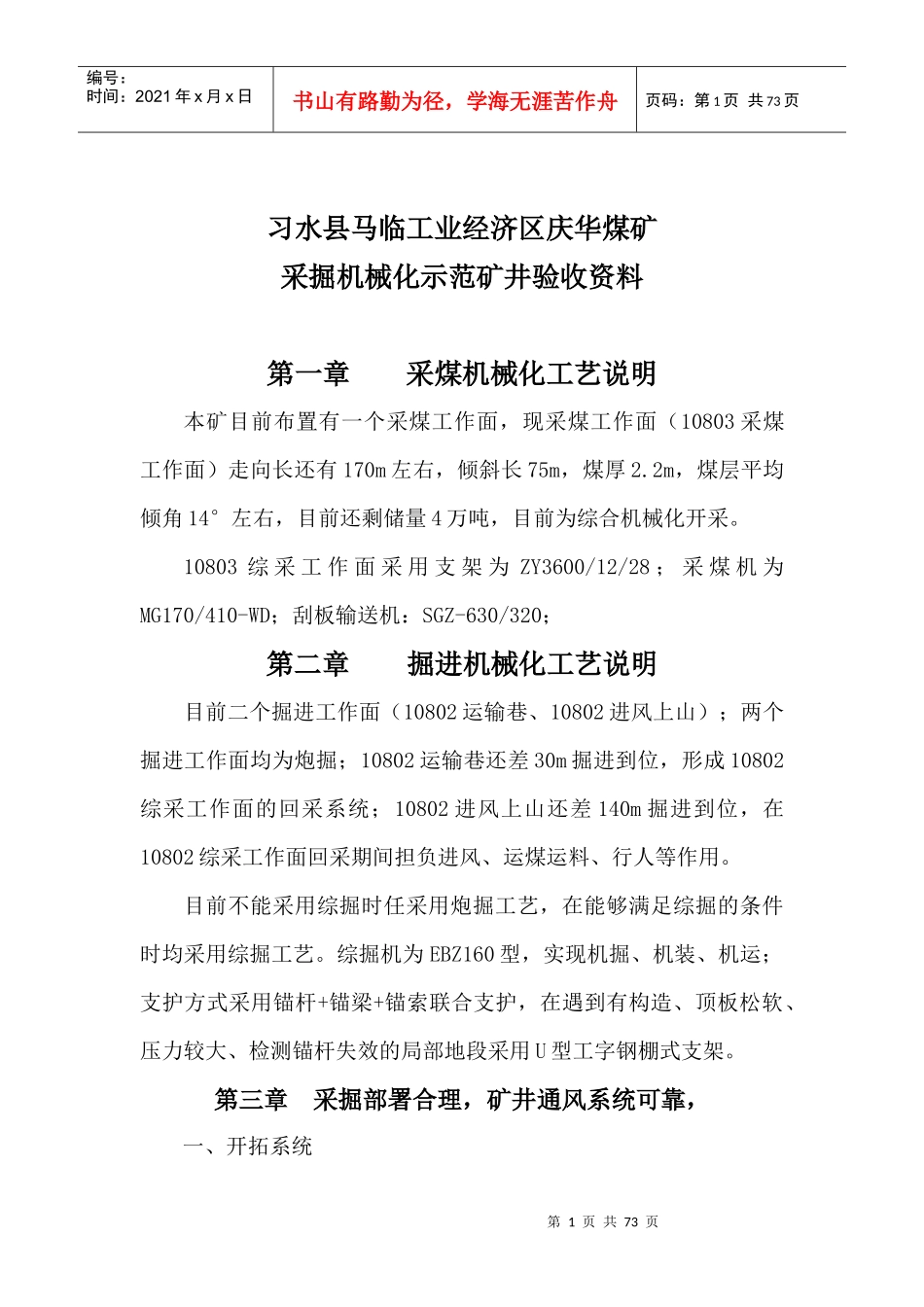

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页习水县马临工业经济区庆华煤矿采掘机械化示范矿井验收资料第一章采煤机械化工艺说明本矿目前布置有一个采煤工作面，现采煤工作面（10803采煤工作面）走向长还有170m左右，倾斜长75m，煤厚2.2m，煤层平均倾角14°左右，目前还剩储量4万吨，目前为综合机械化开采。10803综采工作面采用支架为ZY3600/12/28；采煤机为MG170/410-WD；刮板输送机：SGZ-630/320；第二章掘进机械化工艺说明目前二个掘进工作面（10802运输巷、10802进风上山）；两个掘进工作面均为炮掘；10802运输巷还差30m掘进到位，形成10802综采工作面的回采系统；10802进风上山还差140m掘进到位，在10802综采工作面回采期间担负进风、运煤运料、行人等作用。目前不能采用综掘时任采用炮掘工艺，在能够满足综掘的条件时均采用综掘工艺。综掘机为EBZ160型，实现机掘、机装、机运；支护方式采用锚杆+锚梁+锚索联合支护，在遇到有构造、顶板松软、压力较大、检测锚杆失效的局部地段采用U型工字钢棚式支架。第三章采掘部署合理，矿井通风系统可靠，一、开拓系统第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页共有3个井筒，即主平硐、进风平硐及回风平硐。三条下山：轨道下山、皮带下山和总回风下山；二、采掘部署1、采面工作面布置本矿目前布置有一个采煤工作面，现采煤工作面（10803采煤工作面）走向长还有170m左右，倾斜长75m，煤厚2.2m，目前为综合机械化开采。接替工作面为10802采面工作面。2、掘进工作面布置目前二个掘进工作面（10802运输巷、10802进风上山）；两个掘进工作面均为炮掘；10802运输巷还差30m掘进到位，形成10802综采工作面的回采系统；10802进风上山还差140m掘进到位，在10802综采工作面回采期间担负进风、运煤运料、行人等作用。三、矿井通风系统矿井通风方式为并列抽出式，矿井现配备主要通风机两台（其中一台工作，一台备用），型号为FBCDZ№21型矿用防爆对旋轴流式风机，电机功率2×132kw，风量范围48～107m³/s，风压范围2600～670Pa。掘进工作面采用局扇压入式供风。四、三量序号煤量名称吨位（万吨）备注1开拓煤量802准备煤量80第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页3回采煤量44抽采达标煤量410803采煤工作面经过抽放现全部抽采达标第五章矿井运输系统机械化的说明主平硐铺设皮带型号为：ST800/2×185,钢绳芯阻燃胶带，带宽B=800，电机型号：YB2-315L1-4，功率为2×185KW；带速3.15m/s，运输能力600t/s。皮带下山皮带型号为：DTL-2×40可伸缩式皮带，钢绳芯阻燃胶带，带宽B=800，电机型号：YB2-315L1-4功率为80KW；带速2.5m/s，运输能力400t/s。进风平硐采用电机车型号为：选用XK5-36.7.9/88-KBT型防爆特殊型蓄电池电机车；主平硐采用PR-12的人车运送上下班人员。轨道下山铺设600mm轨距22kg/m钢轨，采用JTPB-1.2×1.2绞车负责运料、提矸人员；10803采煤工作面运输顺槽采用800mm的皮带运输机；DＳＪ-800皮带，阻燃胶带，带宽B=800，功率为2×７５KW；带速2.5m/s，运输能力400t/s。10802运输巷掘进工作面运输采用800mm的皮带运输机；DＳＪ-800皮带，阻燃胶带，带宽B=800，功率为2×７５KW；带速2.5m/s，运输能力400t/s。第4页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页本矿实现连续机械化，运输能力满足矿井设计生产能力要求；主平硐超过1500m，已采用机械运送人员。第六章采掘比的说明本矿目前布置有一个采煤工作面（10803采煤工作面），为综合机械化开采的工作面。下一个采煤工作面为10802采面工作面，同时也为综采工作面，目前正在布置。目前二个掘进工作面（10802运输巷、10802进风上山）；两个掘进工作面均为炮掘；10802运输巷还差30m掘进到位，形成10802综采工作面的回采系统；10802进风上山还差140m掘进到位，在10802综采工作面回采期间担负进风、运煤运料、行人等作用。第5页共73页第4页共73页编号：时间：2021年x月x日书山有路勤为径，...
