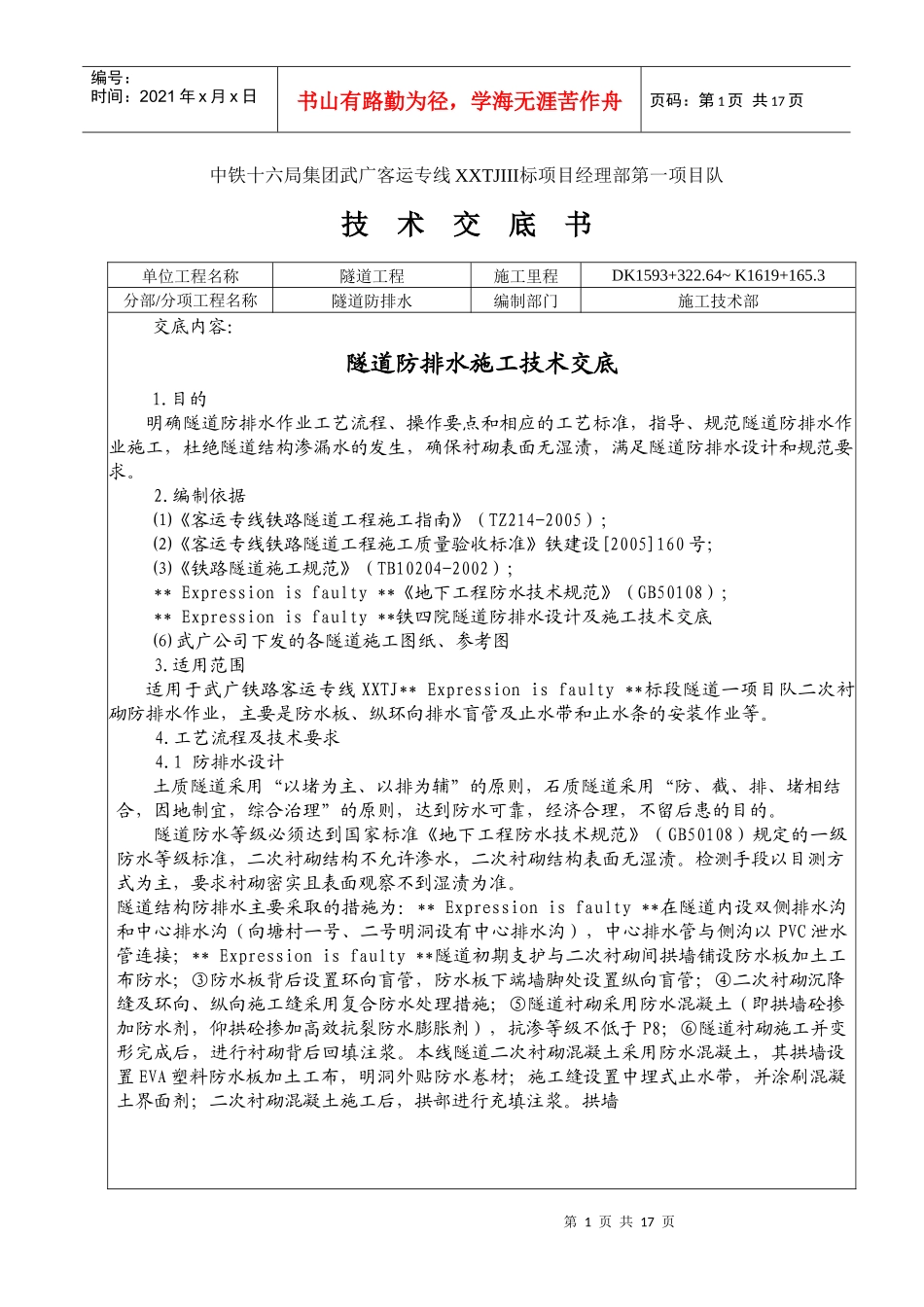

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页中铁十六局集团武广客运专线XXTJIII标项目经理部第一项目队技术交底书单位工程名称隧道工程施工里程DK1593+322.64~K1619+165.3分部/分项工程名称隧道防排水编制部门施工技术部交底内容：隧道防排水施工技术交底1.目的明确隧道防排水作业工艺流程、操作要点和相应的工艺标准，指导、规范隧道防排水作业施工，杜绝隧道结构渗漏水的发生，确保衬砌表面无湿渍，满足隧道防排水设计和规范要求。2.编制依据⑴《客运专线铁路隧道工程施工指南》（TZ214-2005）；⑵《客运专线铁路隧道工程施工质量验收标准》铁建设[2005]160号；⑶《铁路隧道施工规范》（TB10204-2002）;**Expressionisfaulty**《地下工程防水技术规范》（GB50108）;**Expressionisfaulty**铁四院隧道防排水设计及施工技术交底⑹武广公司下发的各隧道施工图纸、参考图3.适用范围适用于武广铁路客运专线XXTJ**Expressionisfaulty**标段隧道一项目队二次衬砌防排水作业，主要是防水板、纵环向排水盲管及止水带和止水条的安装作业等。4.工艺流程及技术要求4.1防排水设计土质隧道采用“以堵为主、以排为辅”的原则，石质隧道采用“防、截、排、堵相结合，因地制宜，综合治理”的原则，达到防水可靠，经济合理，不留后患的目的。隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，二次衬砌结构不允许渗水，二次衬砌结构表面无湿渍。检测手段以目测方式为主，要求衬砌密实且表面观察不到湿渍为准。隧道结构防排水主要采取的措施为：**Expressionisfaulty**在隧道内设双侧排水沟和中心排水沟（向塘村一号、二号明洞设有中心排水沟），中心排水管与侧沟以PVC泄水管连接；**Expressionisfaulty**隧道初期支护与二次衬砌间拱墙铺设防水板加土工布防水；③防水板背后设置环向盲管，防水板下端墙脚处设置纵向盲管；④二次衬砌沉降缝及环向、纵向施工缝采用复合防水处理措施；⑤隧道衬砌采用防水混凝土（即拱墙砼掺加防水剂，仰拱砼掺加高效抗裂防水膨胀剂），抗渗等级不低于P8；⑥隧道衬砌施工并变形完成后，进行衬砌背后回填注浆。本线隧道二次衬砌混凝土采用防水混凝土，其拱墙设置EVA塑料防水板加土工布，明洞外贴防水卷材；施工缝设置中埋式止水带，并涂刷混凝土界面剂；二次衬砌混凝土施工后，拱部进行充填注浆。拱墙第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页参加人员编制人朱国松时间接收人时间中铁十六局集团武广客运专线XXTJIII标项目经理部第一项目队技术交底书单位工程名称隧道工程施工里程DK1593+322.64~K1619+165.3隧道分部/分项工程名称隧道防排水编制部门施工技术部第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页每8～10m设1环φ50环向透水盲管，两侧边墙外侧泄水孔标高处设纵向贯通的直径φ160“HDPE打孔波纹管”透水盲管各1道，纵向盲管15m一段。环向盲管穿过防水板剪口，再将防水板焊接。各盲管应在防水板铺设前安装，并结合施工缝布置，环向盲管应根据地下水发育情况调整。4.2排水盲管施工4.2.1环向排水盲管施作方法隧道衬砌防水板背后环向设置直径φ50mm打孔波纹管，环向盲沟纵向间距按８m～10m设1环，施工时应根据洞内渗、漏水的实际情况，在地下水发育的地段应加密设置排水盲管；并采用三通将盲管与纵向盲管相连。4.2.2纵向排水盲管施作方法在隧道两侧边墙墙脚外侧泄水孔标高处两道环向盲管之间设置纵向直径φ160mm打孔波纹管盲管，纵向盲管15m一段，盲管两端出水口应圆顺弯曲且夹角不小于135度，相邻纵向盲管出水口（位于水沟处断面）中心间距不大于260mm，详细见武广隧参04-19图。每段纵向盲管中部设置一处直径50mm泄水孔连接到隧道侧沟。纵向排水盲管按设计规定划线，以使盲管位置准确合理。盲管安设的坡度与线路坡度一致。按照武广公司的相关文件规定，盲沟透水体采用粒径16～32mm级配卵石，坡度不小于45度，也可采用16～32mm的无砂混凝土。为统一施工，各隧道尽量都按...
