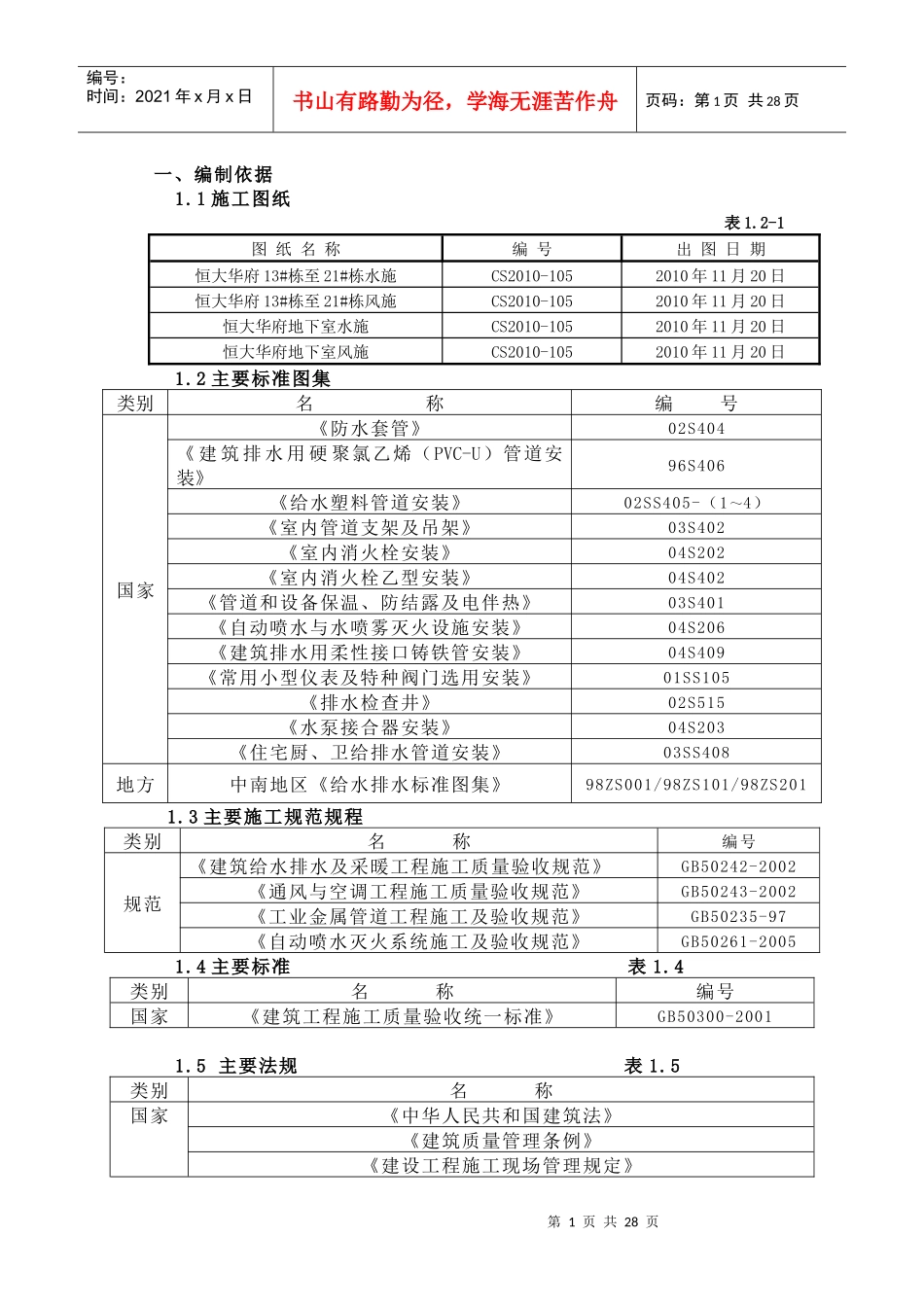

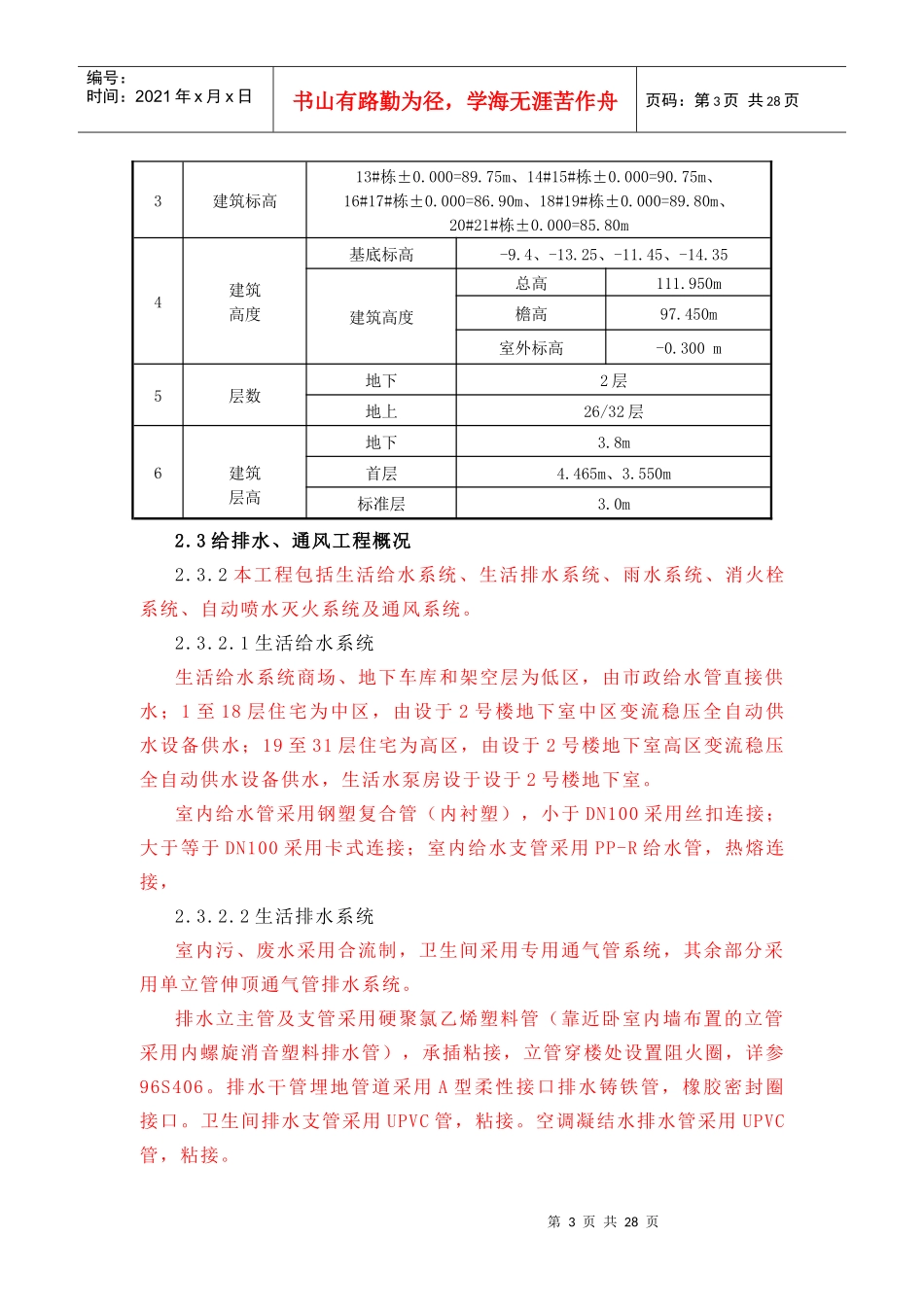

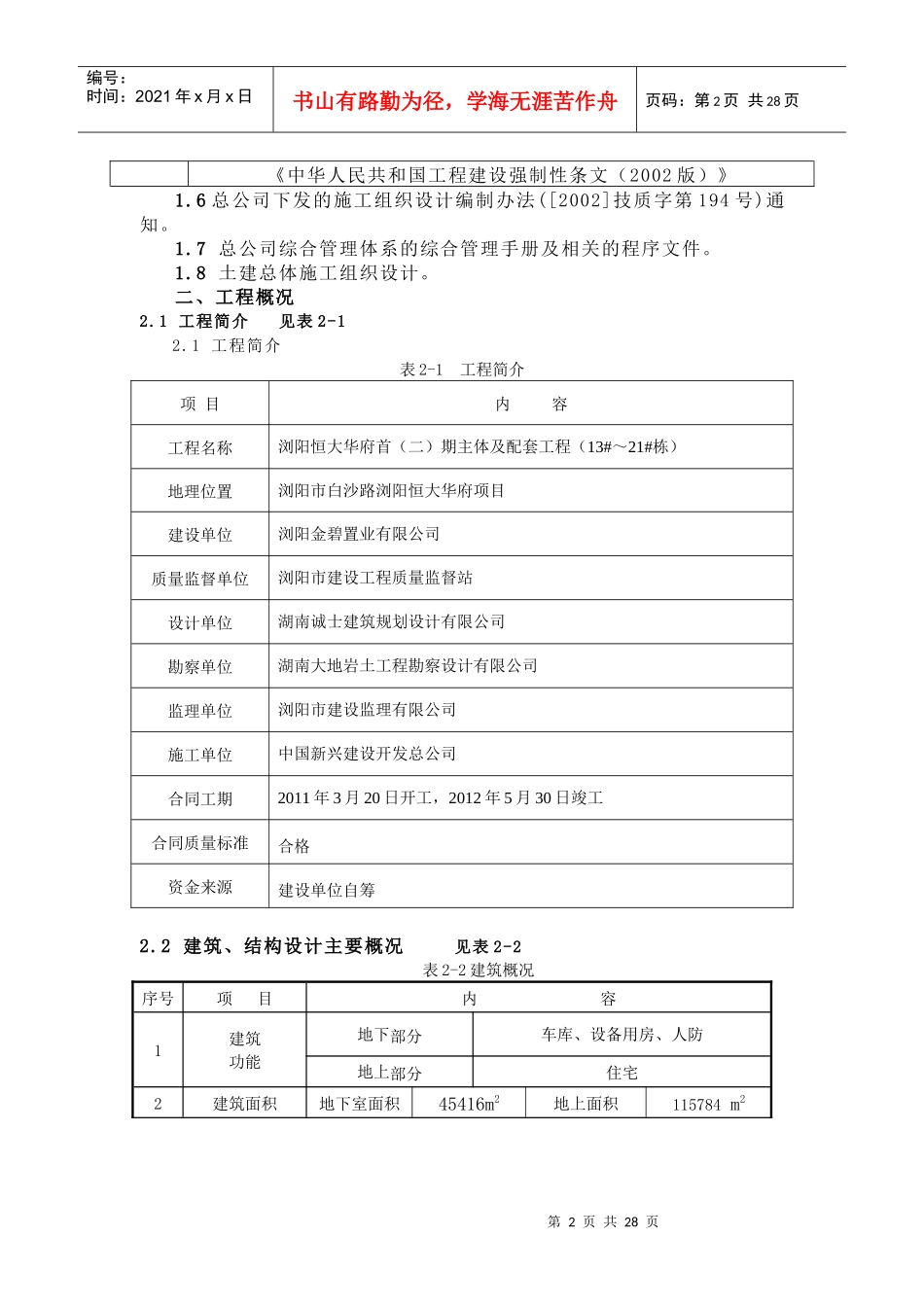

第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共28页一、编制依据1.1施工图纸表1.2-1图纸名称编号出图日期恒大华府13#栋至21#栋水施CS2010-1052010年11月20日恒大华府13#栋至21#栋风施CS2010-1052010年11月20日恒大华府地下室水施CS2010-1052010年11月20日恒大华府地下室风施CS2010-1052010年11月20日1.2主要标准图集类别名称编号国家《防水套管》02S404《建筑排水用硬聚氯乙烯(PVC-U)管道安装》96S406《给水塑料管道安装》02SS405-(1~4)《室内管道支架及吊架》03S402《室内消火栓安装》04S202《室内消火栓乙型安装》04S402《管道和设备保温、防结露及电伴热》03S401《自动喷水与水喷雾灭火设施安装》04S206《建筑排水用柔性接口铸铁管安装》04S409《常用小型仪表及特种阀门选用安装》01SS105《排水检查井》02S515《水泵接合器安装》04S203《住宅厨、卫给排水管道安装》03SS408地方中南地区《给水排水标准图集》98ZS001/98ZS101/98ZS2011.3主要施工规范规程类别名称编号规范《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《通风与空调工程施工质量验收规范》GB50243-2002《工业金属管道工程施工及验收规范》GB50235-97《自动喷水灭火系统施工及验收规范》GB50261-20051.4主要标准表1.4类别名称编号国家《建筑工程施工质量验收统一标准》GB50300-20011.5主要法规表1.5类别名称国家《中华人民共和国建筑法》《建筑质量管理条例》《建设工程施工现场管理规定》第2页共28页第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共28页《中华人民共和国工程建设强制性条文(2002版)》1.6总公司下发的施工组织设计编制办法([2002]技质字第194号)通知。1.7总公司综合管理体系的综合管理手册及相关的程序文件。1.8土建总体施工组织设计。二、工程概况2.1工程简介见表2-12.1工程简介表2-1工程简介项目内容工程名称浏阳恒大华府首(二)期主体及配套工程(13#~21#栋)地理位置浏阳市白沙路浏阳恒大华府项目建设单位浏阳金碧置业有限公司质量监督单位浏阳市建设工程质量监督站设计单位湖南诚士建筑规划设计有限公司勘察单位湖南大地岩土工程勘察设计有限公司监理单位浏阳市建设监理有限公司施工单位中国新兴建设开发总公司合同工期2011年3月20日开工,2012年5月30日竣工合同质量标准合格资金来源建设单位自筹2.2建筑、结构设计主要概况见表2-2表2-2建筑概况序号项目内容1建筑功能地下部分车库、设备用房、人防地上部分住宅2建筑面积地下室面积45416m2地上面积115784m2第3页共28页第2页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共28页3建筑标高13#栋±0.000=89.75m、14#15#栋±0.000=90.75m、16#17#栋±0.000=86.90m、18#19#栋±0.000=89.80m、20#21#栋±0.000=85.80m4建筑高度基底标高-9.4、-13.25、-11.45、-14.35建筑高度总高111.950m檐高97.450m室外标高-0.300m5层数地下2层地上26/32层6建筑层高地下3.8m首层4.465m、3.550m标准层3.0m2.3给排水、通风工程概况2.3.2本工程包括生活给水系统、生活排水系统、雨水系统、消火栓系统、自动喷水灭火系统及通风系统。2.3.2.1生活给水系统生活给水系统商场、地下车库和架空层为低区,由市政给水管直接供水;1至18层住宅为中区,由设于2号楼地下室中区变流稳压全自动供水设备供水;19至31层住宅为高区,由设于2号楼地下室高区变流稳压全自动供水设备供水,生活水泵房设于设于2号楼地下室。室内给水管采用钢塑复合管(内衬塑),小于DN100采用丝扣连接;大于等于DN100采用卡式连接;室内给水支管采用PP-R给水管,热熔连接,2.3.2.2生活排水系统室内污、废水采用合流制,卫生间采用专用通气管系统,其余部分采用单立管伸顶通气管排水系统。排水立主管及支管采用硬聚氯乙烯塑料管(靠近卧室内墙布置的立管采用内螺旋消音塑料排水管),承插粘接,立管穿楼处设置阻火圈,详参96S406。排水干管埋地管道采用A型柔性接口排水铸铁管,橡胶密封圈接口。卫生间排水支管采用UPVC管,粘接。空调凝结水排水管采用UPVC管,粘接。第4页共28页第3页共28...
