办公室给排水、采暖空调施工方案VIP专享

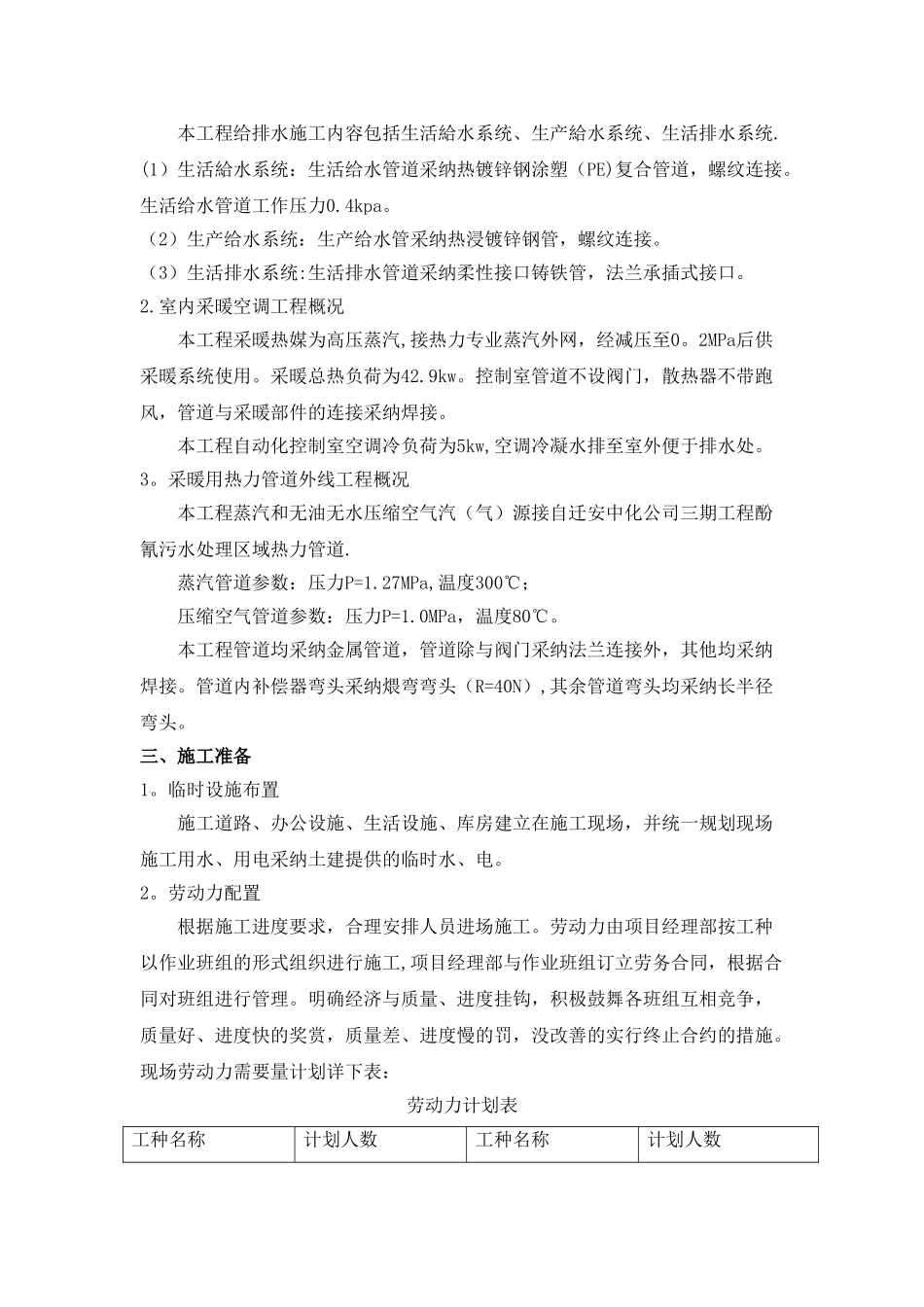

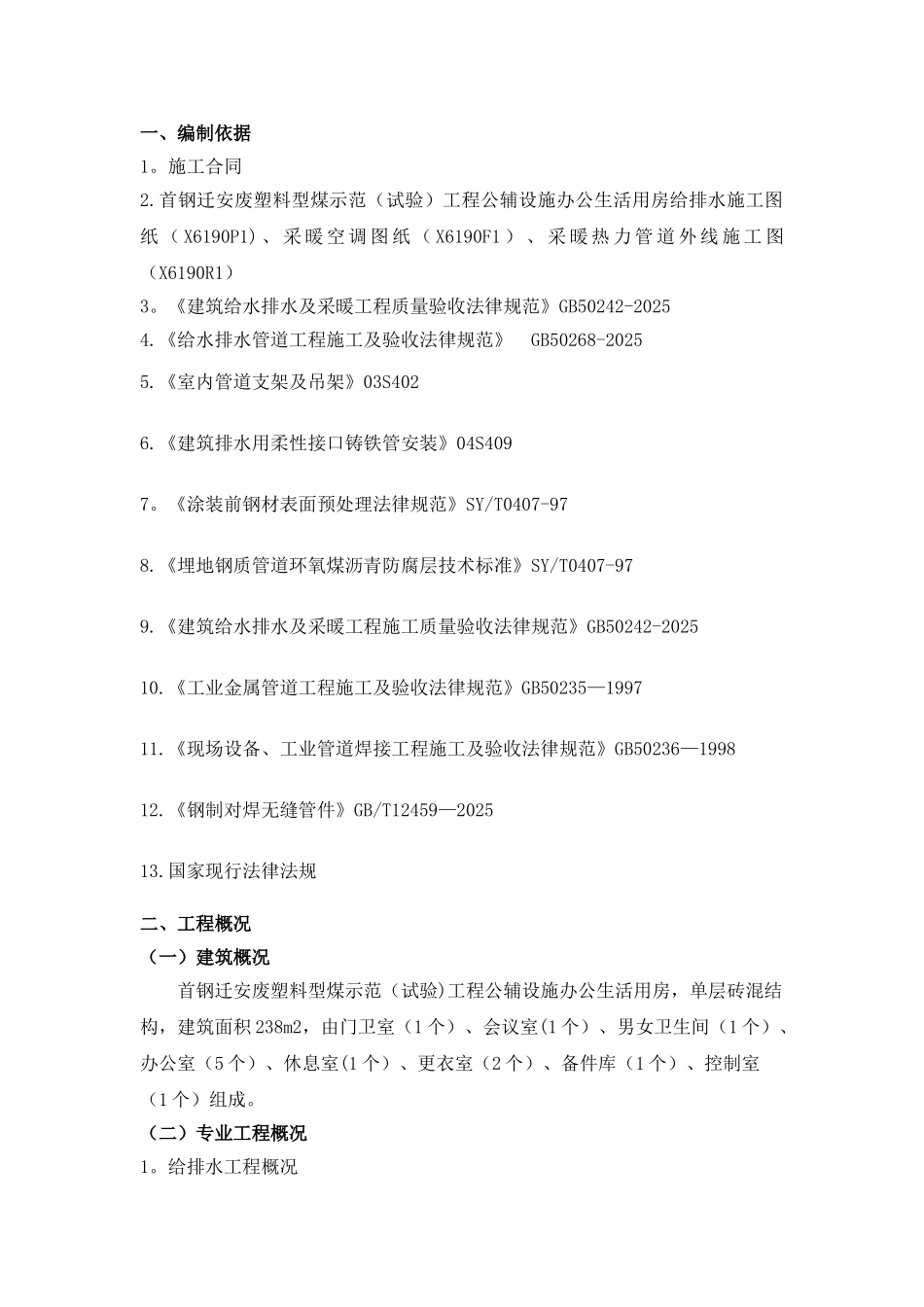

一、编制依据1。施工合同2.首钢迁安废塑料型煤示范（试验）工程公辅设施办公生活用房给排水施工图纸 （ X6190P1) 、 采 暖 空 调 图 纸 （ X6190F1 ） 、 采 暖 热 力 管 道 外 线 施 工 图（X6190R1）3。《建筑给水排水及采暖工程质量验收法律规范》GB50242-20254.《给水排水管道工程施工及验收法律规范》 GB50268-20255.《室内管道支架及吊架》03S4026.《建筑排水用柔性接口铸铁管安装》04S4097。《涂装前钢材表面预处理法律规范》SY/T0407-978.《埋地钢质管道环氧煤沥青防腐层技术标准》SY/T0407-979.《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-202510.《工业金属管道工程施工及验收法律规范》GB50235—199711.《现场设备、工业管道焊接工程施工及验收法律规范》GB50236—199812.《钢制对焊无缝管件》GB/T12459—202513.国家现行法律法规二、工程概况（一）建筑概况首钢迁安废塑料型煤示范（试验)工程公辅设施办公生活用房，单层砖混结构，建筑面积 238m2，由门卫室（1 个）、会议室(1 个）、男女卫生间（1 个）、办公室（5 个）、休息室(1 个）、更衣室（2 个）、备件库（1 个）、控制室（1 个）组成。（二）专业工程概况1。给排水工程概况本工程给排水施工内容包括生活給水系统、生产給水系统、生活排水系统.(1）生活給水系统：生活给水管道采纳热镀锌钢涂塑（PE)复合管道，螺纹连接。生活给水管道工作压力0.4kpa。（2）生产给水系统：生产给水管采纳热浸镀锌钢管，螺纹连接。（3）生活排水系统:生活排水管道采纳柔性接口铸铁管，法兰承插式接口。2.室内采暖空调工程概况本工程采暖热媒为高压蒸汽,接热力专业蒸汽外网，经减压至0。2MPa后供采暖系统使用。采暖总热负荷为42.9kw。控制室管道不设阀门，散热器不带跑风，管道与采暖部件的连接采纳焊接。本工程自动化控制室空调冷负荷为5kw,空调冷凝水排至室外便于排水处。3。采暖用热力管道外线工程概况本工程蒸汽和无油无水压缩空气汽（气）源接自迁安中化公司三期工程酚氰污水处理区域热力管道.蒸汽管道参数：压力P=1.27MPa,温度300℃；压缩空气管道参数：压力P=1.0MPa，温度80℃。本工程管道均采纳金属管道，管道除与阀门采纳法兰连接外，其他均采纳焊接。管道内补偿器弯头采纳煨弯弯头（R=40N）,其余管道弯头均采纳长半径弯头。三、施工准备1。临时设施布置施工道路、办公设施、生活设施、库房建立在施工现场，并统一规划现场施工用水、用电...
