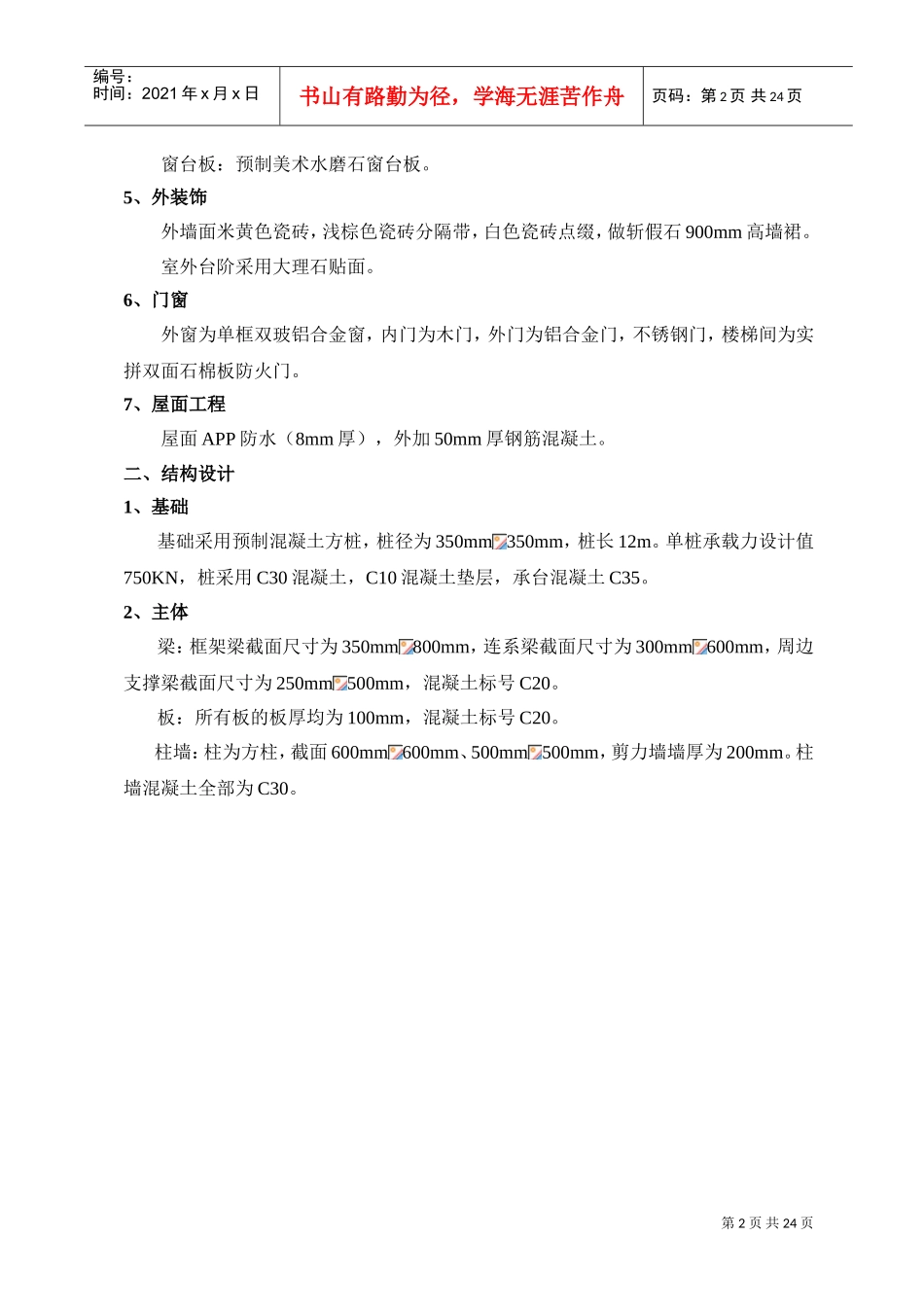

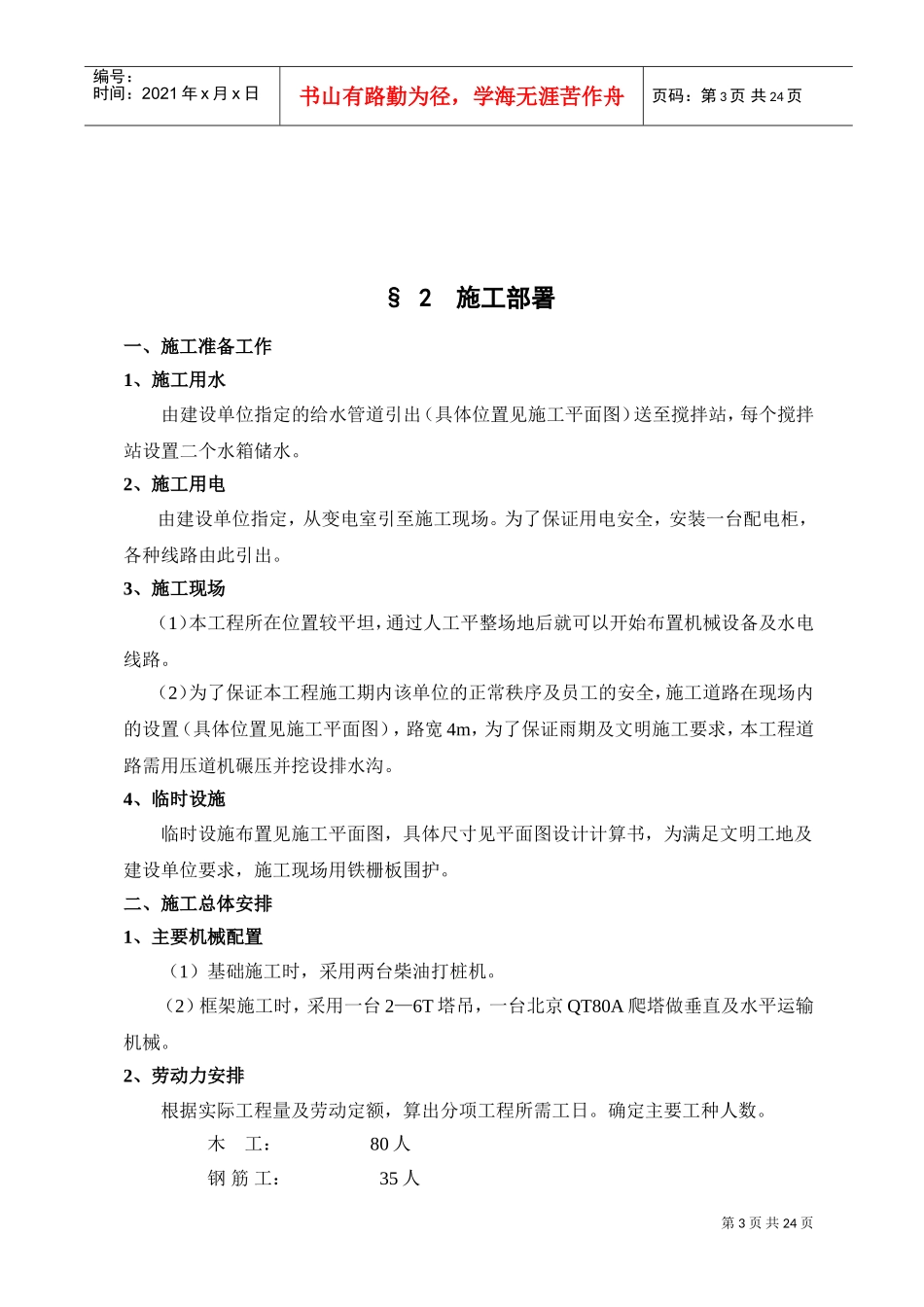

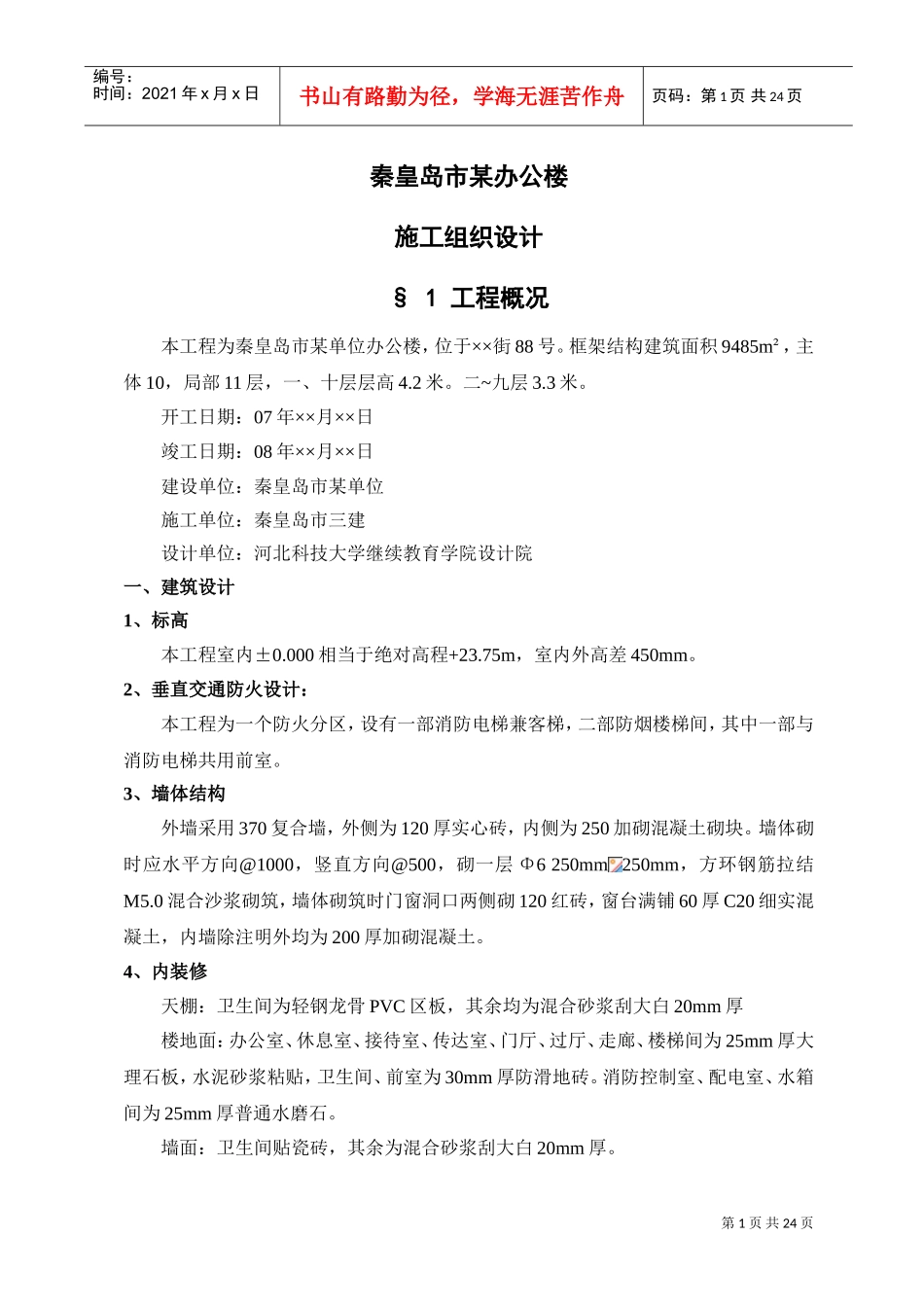

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页秦皇岛市某办公楼施工组织设计§1工程概况本工程为秦皇岛市某单位办公楼，位于××街88号。框架结构建筑面积9485m²，主体10，局部11层，一、十层层高4.2米。二~九层3.3米。开工日期：07年××月××日竣工日期：08年××月××日建设单位：秦皇岛市某单位施工单位：秦皇岛市三建设计单位：河北科技大学继续教育学院设计院一、建筑设计1、标高本工程室内±0.000相当于绝对高程+23.75m，室内外高差450mm。2、垂直交通防火设计：本工程为一个防火分区，设有一部消防电梯兼客梯，二部防烟楼梯间，其中一部与消防电梯共用前室。3、墙体结构外墙采用370复合墙，外侧为120厚实心砖，内侧为250加砌混凝土砌块。墙体砌时应水平方向@1000，竖直方向@500，砌一层Φ6250mm250mm，方环钢筋拉结M5.0混合沙浆砌筑，墙体砌筑时门窗洞口两侧砌120红砖，窗台满铺60厚C20细实混凝土，内墙除注明外均为200厚加砌混凝土。4、内装修天棚：卫生间为轻钢龙骨PVC区板，其余均为混合砂浆刮大白20mm厚楼地面：办公室、休息室、接待室、传达室、门厅、过厅、走廊、楼梯间为25mm厚大理石板，水泥砂浆粘贴，卫生间、前室为30mm厚防滑地砖。消防控制室、配电室、水箱间为25mm厚普通水磨石。墙面：卫生间贴瓷砖，其余为混合砂浆刮大白20mm厚。第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页窗台板：预制美术水磨石窗台板。5、外装饰外墙面米黄色瓷砖，浅棕色瓷砖分隔带，白色瓷砖点缀，做斩假石900mm高墙裙。室外台阶采用大理石贴面。6、门窗外窗为单框双玻铝合金窗，内门为木门，外门为铝合金门，不锈钢门，楼梯间为实拼双面石棉板防火门。7、屋面工程屋面APP防水（8mm厚），外加50mm厚钢筋混凝土。二、结构设计1、基础基础采用预制混凝土方桩，桩径为350mm350mm，桩长12m。单桩承载力设计值750KN，桩采用C30混凝土，C10混凝土垫层，承台混凝土C35。2、主体梁：框架梁截面尺寸为350mm800mm，连系梁截面尺寸为300mm600mm，周边支撑梁截面尺寸为250mm500mm，混凝土标号C20。板：所有板的板厚均为100mm，混凝土标号C20。柱墙：柱为方柱，截面600mm600mm、500mm500mm，剪力墙墙厚为200mm。柱墙混凝土全部为C30。第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页§2施工部署一、施工准备工作1、施工用水由建设单位指定的给水管道引出（具体位置见施工平面图）送至搅拌站，每个搅拌站设置二个水箱储水。2、施工用电由建设单位指定，从变电室引至施工现场。为了保证用电安全，安装一台配电柜，各种线路由此引出。3、施工现场（1）本工程所在位置较平坦，通过人工平整场地后就可以开始布置机械设备及水电线路。（2）为了保证本工程施工期内该单位的正常秩序及员工的安全，施工道路在现场内的设置（具体位置见施工平面图），路宽4m，为了保证雨期及文明施工要求，本工程道路需用压道机碾压并挖设排水沟。4、临时设施临时设施布置见施工平面图，具体尺寸见平面图设计计算书，为满足文明工地及建设单位要求，施工现场用铁栅板围护。二、施工总体安排1、主要机械配置（1）基础施工时，采用两台柴油打桩机。（2）框架施工时，采用一台2—6T塔吊，一台北京QT80A爬塔做垂直及水平运输机械。2、劳动力安排根据实际工程量及劳动定额，算出分项工程所需工日。确定主要工种人数。木工：80人钢筋工：35人第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页砼工：35人抹灰工：100人瓦工：80人3、主要分部分项工程工期2007.4.1—2007.4.15桩及承台施工2007.4.16—2007.9.30框架及主体砌筑2007.9.1—2007.11.30装饰工程施工4、材料材料全部由施工单位负责采购5、测量器具的选择（1）经纬仪的选择选择J2，误差。本工程总高度为38.2m，测量中的最大高度不超过55m，按55m计算。测量中仪器准确度所允许产生的最大误差为550.0048弧长/米。0.264秒=0.53mm，查《混凝土结构工程施工及验收规范》（GB10204—2002），垂直度全高允许误差允＜30m...
