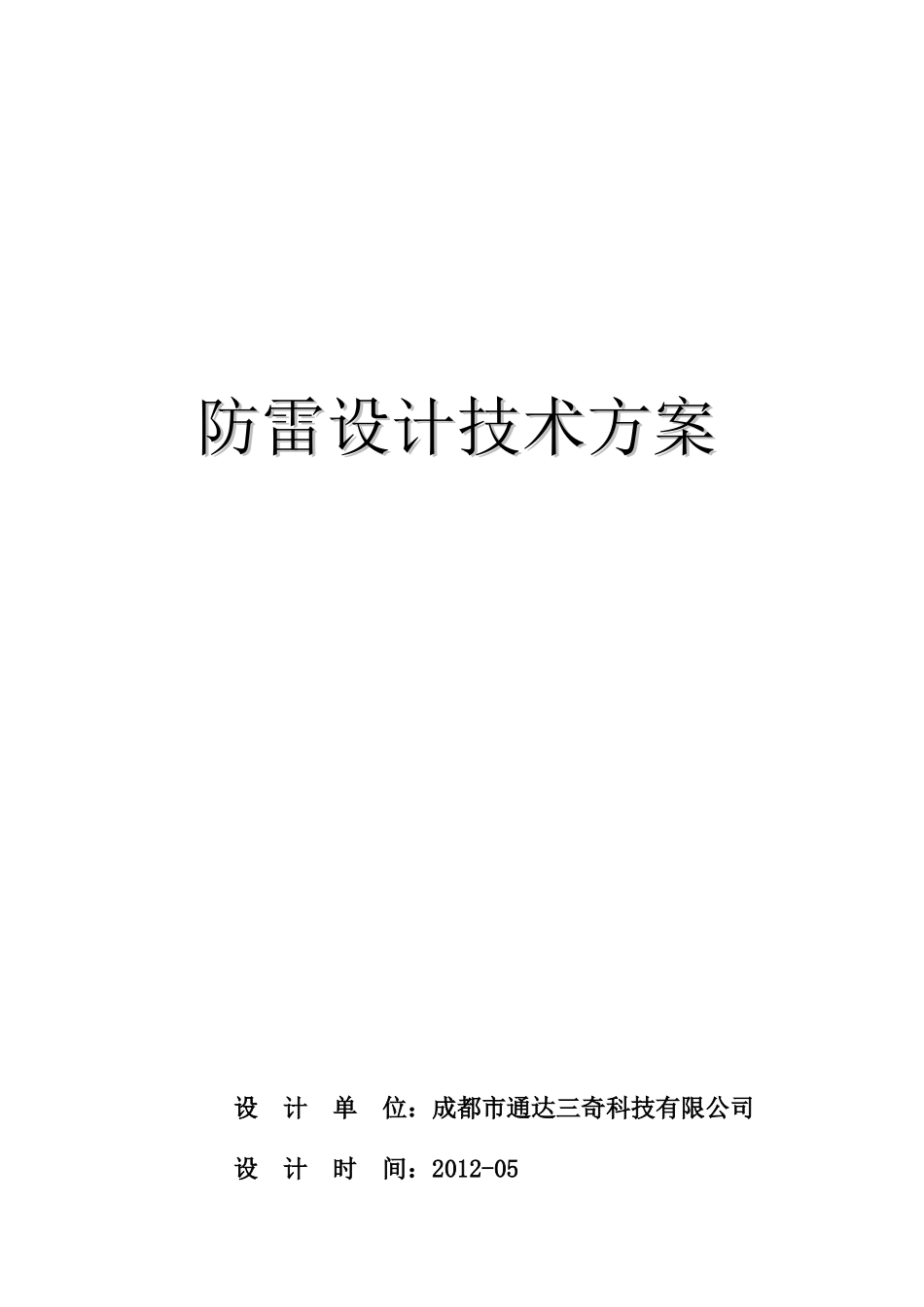

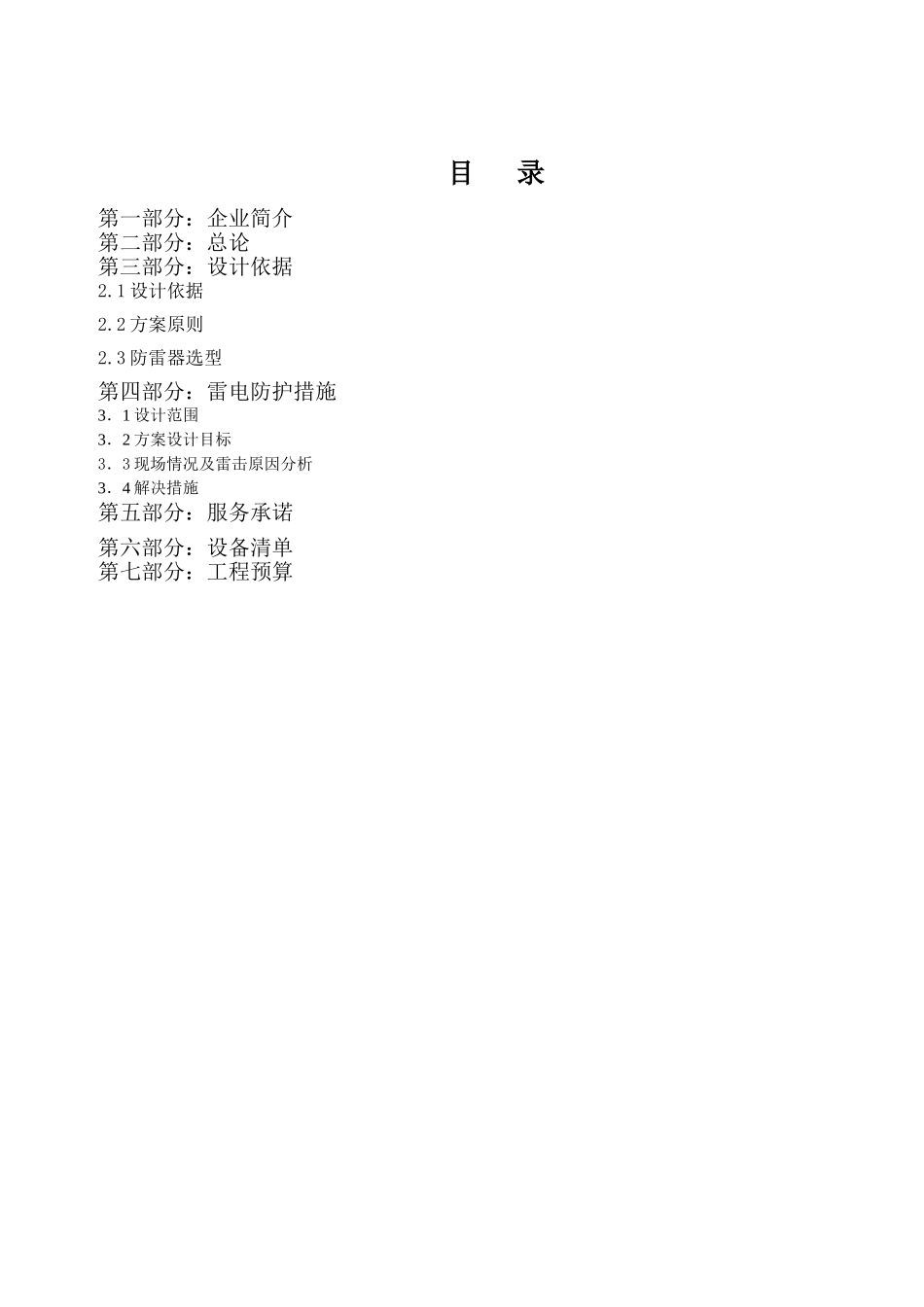

防雷设计技术方案防雷设计技术方案设计单位：成都市通达三奇科技有限公司设计时间：2012-05目录第一部分：企业简介第二部分：总论第三部分：设计依据2.1设计依据2.2方案原则2.3防雷器选型第四部分：雷电防护措施3．1设计范围3．2方案设计目标3．3现场情况及雷击原因分析3．4解决措施第五部分：服务承诺第六部分：设备清单第七部分：工程预算公司简介成都雷泰防雷有限公司是从事防雷产品研制、开发、生产及服务于一体的高科技专业性防雷公司，为社会各界提供完善的防雷工程设计、产品安装、检测维护及技术咨询，其主要产品有SKBT系列电源防雷器和信号防雷器，共40余个品种。产品主要性能符合国际电工委员会标准IEC1312-3，ITV-TSK.11，ITV-TSKK20要求和有关国家标准，行业标准要求。拥有一流的雷电检测中心，雷电试验场所，科学的管理方式、先进的检测手段、雄厚的技术力量、严格的工艺流程，使本公司产品具有如下特点：1.高可靠质量保证2.通流容量大3.响应时间快4.插入损耗少本公司防雷产品分电源类和信号类，电源类有串联式和并联式，信号类分为：计算机网络类、视频类、音频类、馈线类。广泛应用于：1.通信机、计算机电源电路和信号电路的冲击保护；2.楼宇、建筑物供电系统的防雷保护：3.高速公路、铁路、航空系统、金融证券系统的防雷保护；4.野外气象站、雷达站、各种数据采集系统的防雷保护；5.工业配电柜（板）的防雷和防操作过电压保护。“通达三奇科技”永远追求科学的管理方式、以优良的性价比、独特和完善的售后服务来赢得市场！二总论1.概述现代社会随着微电子技术的迅速发展和微电子产品大量运用，信息产业得到迅猛发展。其突出表现在计算机网络的大规模应用上，并且随着网络技术的发展和更新使网络的传输速率越来越高，信息量越来越大。社会的生产和生活对网络的依赖性也随之也越来越强，如果网络遭受意外而被中断和破坏，产生的结果将是灾难性的，损失将是巨大的。但网络的安全是极为脆弱的，抛开其它不说，单就其硬件而言即是如此。网络的硬件技术来自微电子集成技术，芯片的集成度越高，单位体积内集成的电路器件就越多，因而芯片的耐压水平就越低，现代网络使用的芯片耐雷电过电压水平仅为几十伏，一旦传输线路上感应瞬态过电压就极有可能将芯片击穿，从而造成网络通讯中断，而由于模块技术的应用使得更换损坏芯片时常常会将整块电路板换掉，造成不必要的直接经济损失，更不用说因网络通讯中断造成的间接经济损失了。虽然现在对于广域网络的数据传输由于传输速率要求较高，数据量大而广泛采用光纤传输（光纤属于非金属物质因此不会感应雷电流也就不会将雷电流引入网络，造成对网络的物理性破坏），但计算机却无法接受光信号，因此仍需将光信号转换成电信号通过金属介质送入终端设备，这就是说既然存在金属导线，因此对于程控交换机网络而言就存在可能将雷电流引入设备。我们知道雷电流是一种脉冲电磁波（经过频谱分析可知其有效分量从几十HZ到几十MHZ）因此会被金属导体所感应。设备就算未被直击雷击中，仍有可能因为其有金属管线而感应雷电流形成感应雷对设备产生过电压，从而破坏设备。一般而言程控交话机使用的数据线多为铜芯线，而其供电系统的电力传输线也是铜芯线，因此在发生雷击时对于网络就存在空间与线路导体感应雷电流的通道。网络综合防雷就是采取一定的措施降低金属线路上产生的感应雷的强度到网络设备所能承受的水平，并且做好接地工作以保证雷电流能迅速入地不会反击。常规的降低感应雷的措施就是对金属线路的屏蔽、均压和接地。但采取这样的措施并不能完全消除金属线上感应的雷电过流、过压，也不一定能将感应雷的强度降低到网络设备所能承受的安全水平。因此为确保能最大限度保护网络设备的雷电安全，应该直接采取线路防感应雷措施即在线路最易感应雷电流的部分串接或并接避雷器，以抑制芯线上雷电过电压的强度到安全水平。同时采取一定的辅助措施，如对线路进行屏蔽、接地、等电位连接等多种防感应雷手段就可以最大限度的保证网络设备的雷电安全。2、雷电概述2．1雷电的形成雷电是发生在因强对流天气而形成的雷雨云层间和雷云与大地之间强烈瞬...
