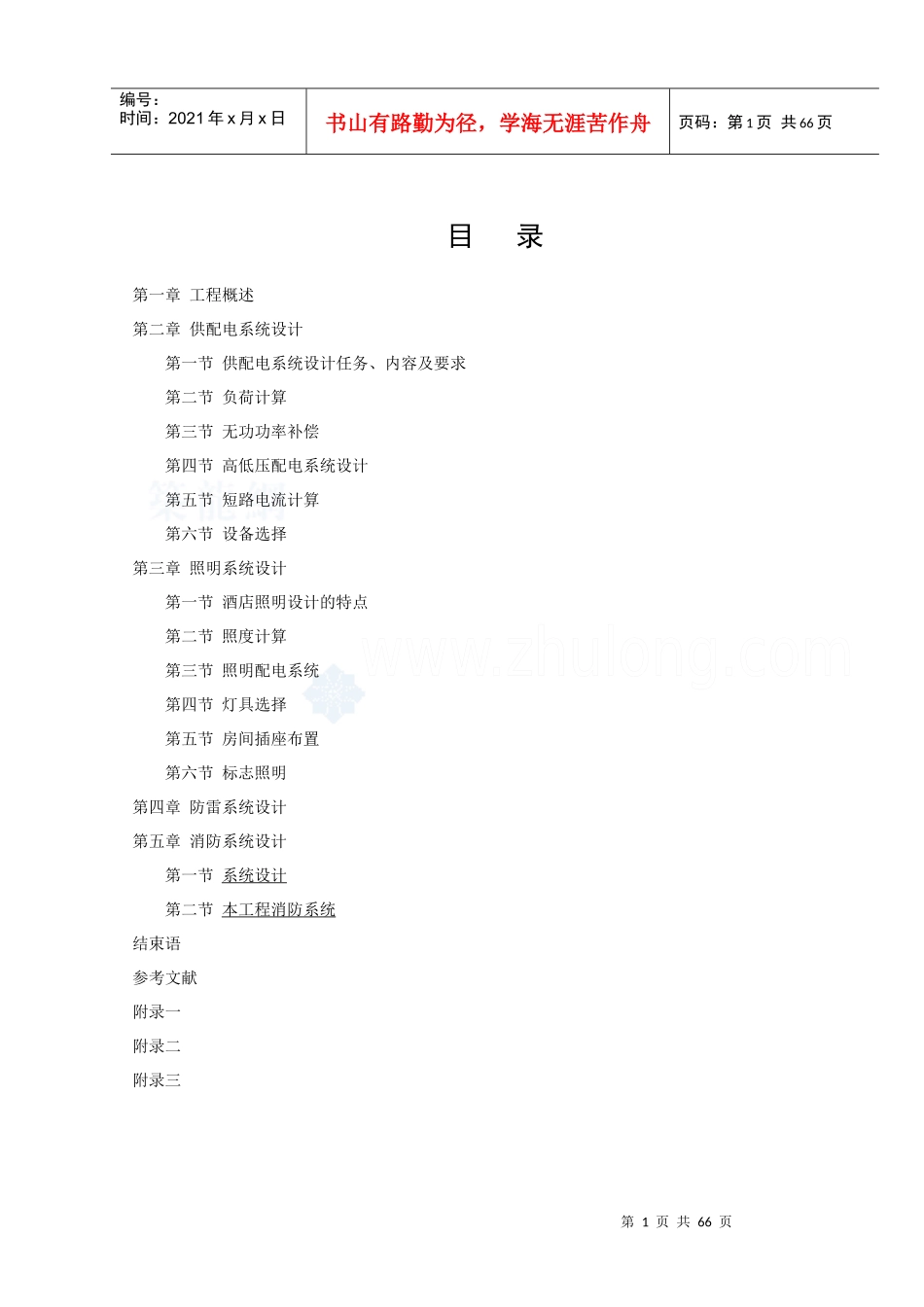

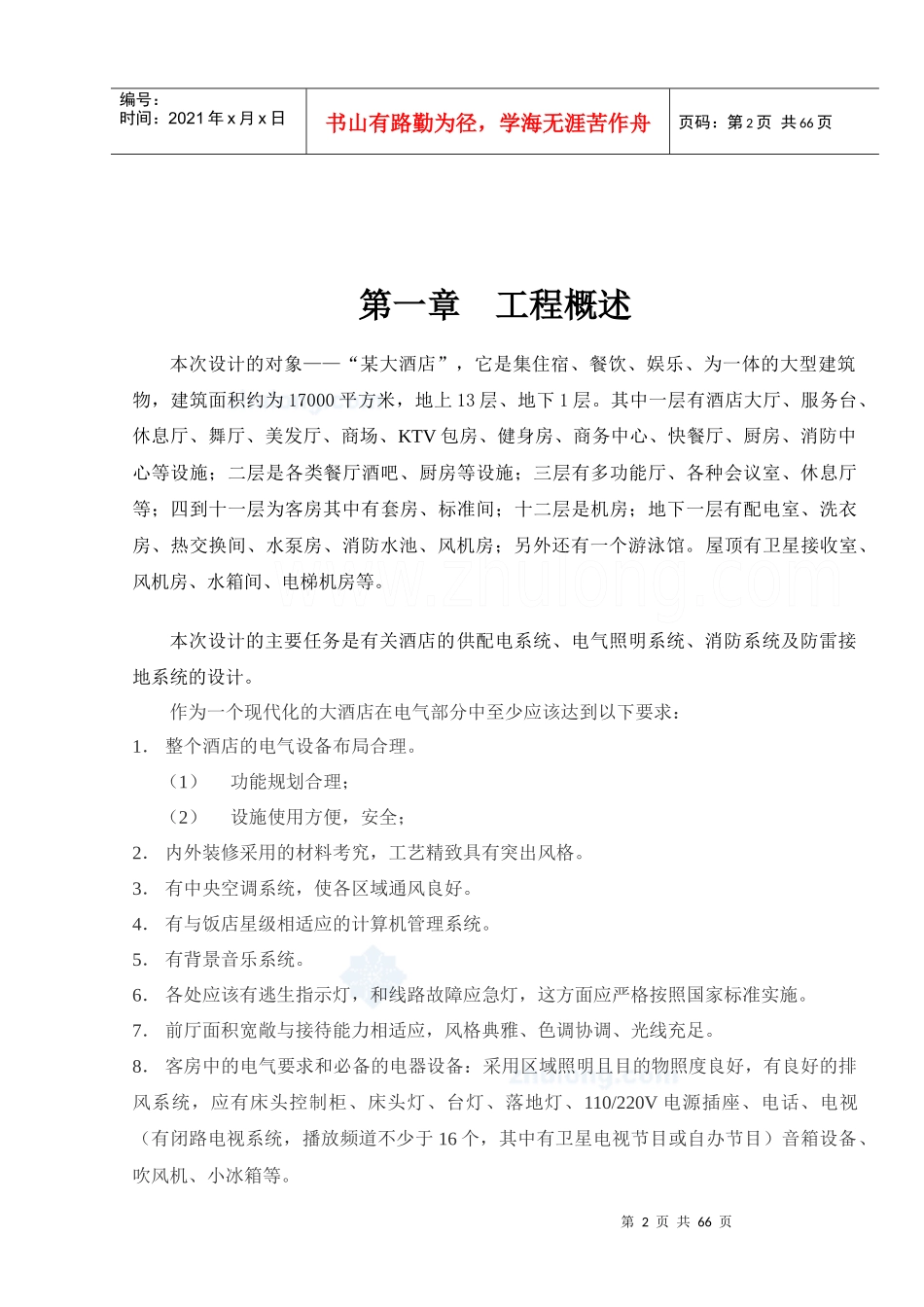

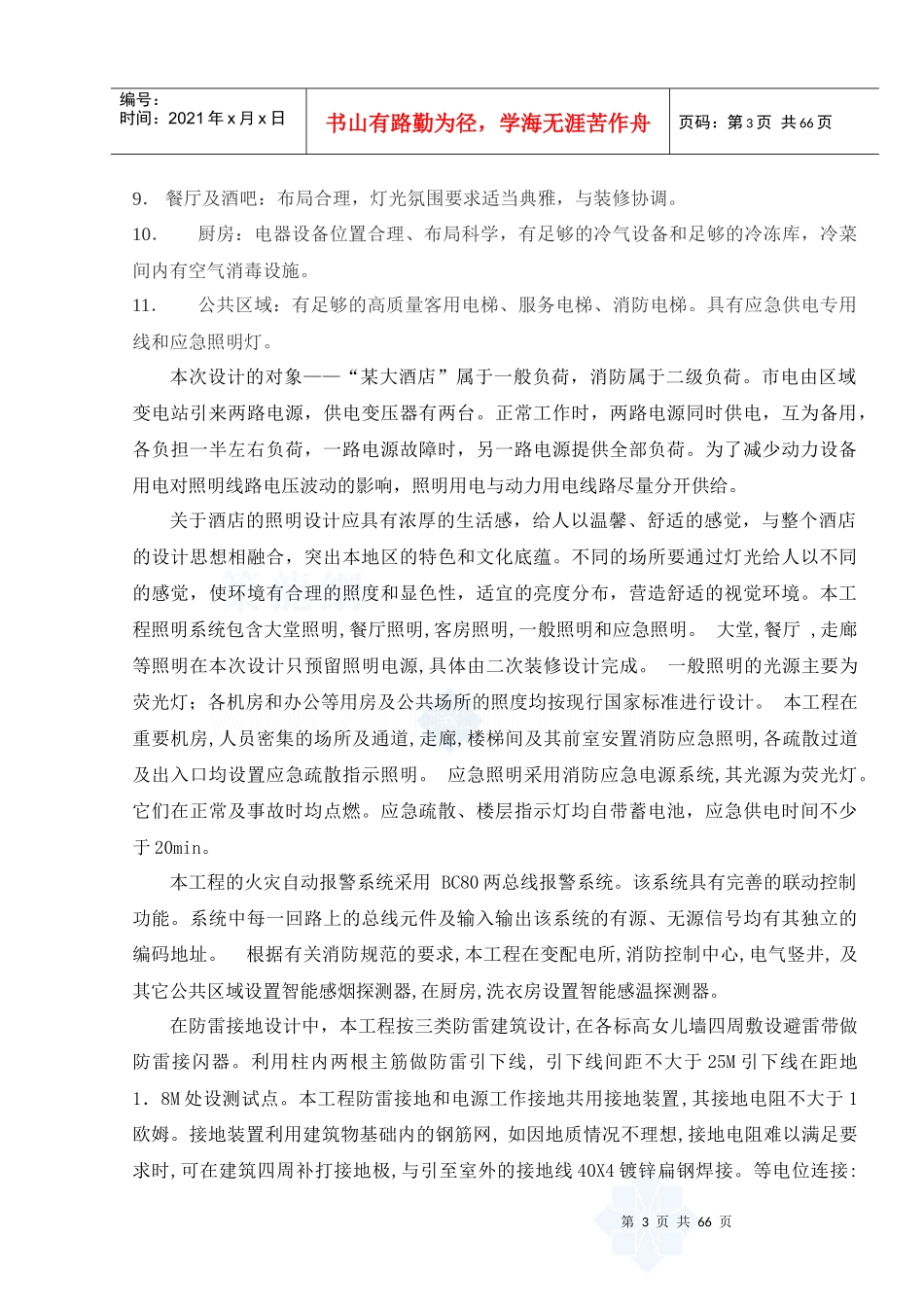

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页目录第一章工程概述第二章供配电系统设计第一节供配电系统设计任务、内容及要求第二节负荷计算第三节无功功率补偿第四节高低压配电系统设计第五节短路电流计算第六节设备选择第三章照明系统设计第一节酒店照明设计的特点第二节照度计算第三节照明配电系统第四节灯具选择第五节房间插座布置第六节标志照明第四章防雷系统设计第五章消防系统设计第一节系统设计第二节本工程消防系统结束语参考文献附录一附录二附录三第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页第一章工程概述本次设计的对象——“某大酒店”，它是集住宿、餐饮、娱乐、为一体的大型建筑物，建筑面积约为17000平方米，地上13层、地下1层。其中一层有酒店大厅、服务台、休息厅、舞厅、美发厅、商场、KTV包房、健身房、商务中心、快餐厅、厨房、消防中心等设施；二层是各类餐厅酒吧、厨房等设施；三层有多功能厅、各种会议室、休息厅等；四到十一层为客房其中有套房、标准间；十二层是机房；地下一层有配电室、洗衣房、热交换间、水泵房、消防水池、风机房；另外还有一个游泳馆。屋顶有卫星接收室、风机房、水箱间、电梯机房等。本次设计的主要任务是有关酒店的供配电系统、电气照明系统、消防系统及防雷接地系统的设计。作为一个现代化的大酒店在电气部分中至少应该达到以下要求：1．整个酒店的电气设备布局合理。（1）功能规划合理；（2）设施使用方便，安全；2．内外装修采用的材料考究，工艺精致具有突出风格。3．有中央空调系统，使各区域通风良好。4．有与饭店星级相适应的计算机管理系统。5．有背景音乐系统。6．各处应该有逃生指示灯，和线路故障应急灯，这方面应严格按照国家标准实施。7．前厅面积宽敞与接待能力相适应，风格典雅、色调协调、光线充足。8．客房中的电气要求和必备的电器设备：采用区域照明且目的物照度良好，有良好的排风系统，应有床头控制柜、床头灯、台灯、落地灯、110/220V电源插座、电话、电视（有闭路电视系统，播放频道不少于16个，其中有卫星电视节目或自办节目）音箱设备、吹风机、小冰箱等。第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页9．餐厅及酒吧：布局合理，灯光氛围要求适当典雅，与装修协调。10．厨房：电器设备位置合理、布局科学，有足够的冷气设备和足够的冷冻库，冷菜间内有空气消毒设施。11．公共区域：有足够的高质量客用电梯、服务电梯、消防电梯。具有应急供电专用线和应急照明灯。本次设计的对象——“某大酒店”属于一般负荷，消防属于二级负荷。市电由区域变电站引来两路电源，供电变压器有两台。正常工作时，两路电源同时供电，互为备用，各负担一半左右负荷，一路电源故障时，另一路电源提供全部负荷。为了减少动力设备用电对照明线路电压波动的影响，照明用电与动力用电线路尽量分开供给。关于酒店的照明设计应具有浓厚的生活感，给人以温馨、舒适的感觉，与整个酒店的设计思想相融合，突出本地区的特色和文化底蕴。不同的场所要通过灯光给人以不同的感觉，使环境有合理的照度和显色性，适宜的亮度分布，营造舒适的视觉环境。本工程照明系统包含大堂照明,餐厅照明,客房照明,一般照明和应急照明。大堂,餐厅,走廊等照明在本次设计只预留照明电源,具体由二次装修设计完成。一般照明的光源主要为荧光灯；各机房和办公等用房及公共场所的照度均按现行国家标准进行设计。本工程在重要机房,人员密集的场所及通道,走廊,楼梯间及其前室安置消防应急照明,各疏散过道及出入口均设置应急疏散指示照明。应急照明采用消防应急电源系统,其光源为荧光灯。它们在正常及事故时均点燃。应急疏散、楼层指示灯均自带蓄电池，应急供电时间不少于20min。本工程的火灾自动报警系统采用BC80两总线报警系统。该系统具有完善的联动控制功能。系统中每一回路上的总线元件及输入输出该系统的有源、无源信号均有其独立的编码地址。根据有关消防规范的要求,本工程在变配电所,消防控制中心,电气...
