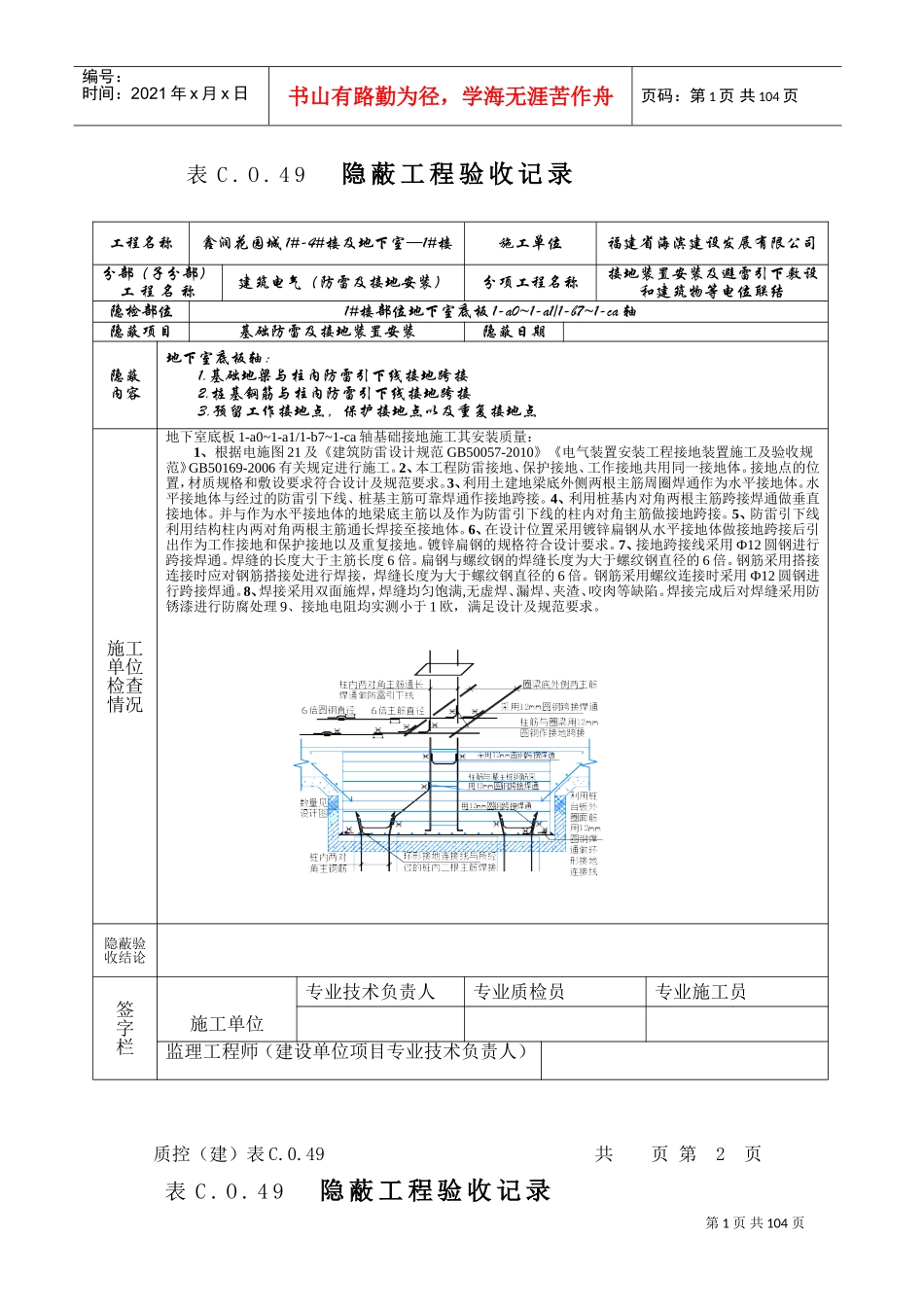

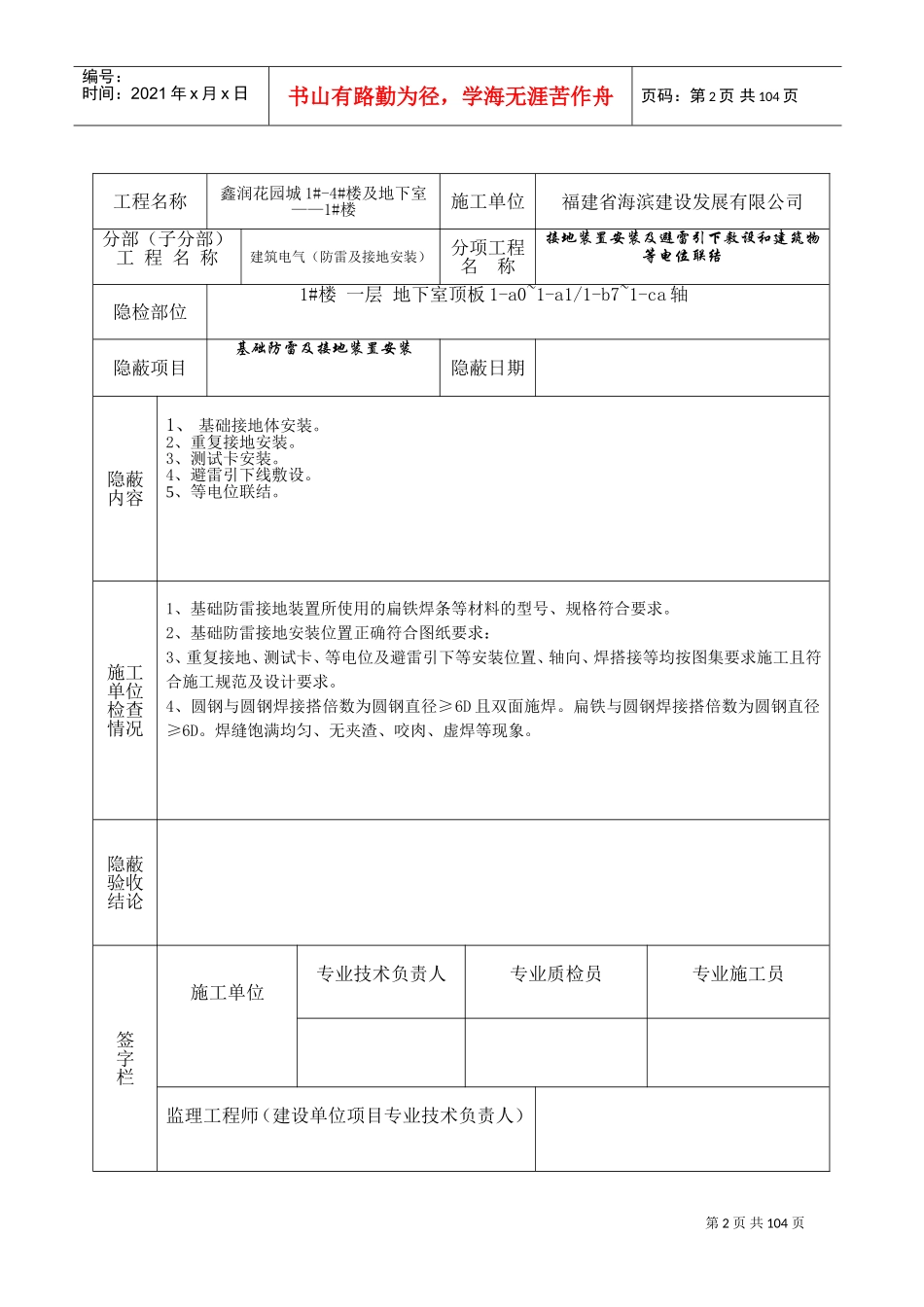

第1页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共104页表C.O.49隐蔽工程验收记录质控（建）表C.0.49共页第2页表C.O.49隐蔽工程验收记录工程名称鑫润花园城1#-4#楼及地下室—1#楼施工单位福建省海滨建设发展有限公司分部（子分部）工程名称建筑电气（防雷及接地安装）分项工程名称接地装置安装及避雷引下敷设和建筑物等电位联结隐检部位1#楼部位地下室底板1-a0~1-a1/1-b7~1-ca轴隐蔽项目基础防雷及接地装置安装隐蔽日期隐蔽内容地下室底板轴：1.基础地梁与柱内防雷引下线接地跨接2.桩基钢筋与柱内防雷引下线接地跨接3.预留工作接地点，保护接地点以及重复接地点施工单位检查情况地下室底板1-a0~1-a1/1-b7~1-ca轴基础接地施工其安装质量：1、根据电施图21及《建筑防雷设计规范GB50057-2010》《电气装置安装工程接地装置施工及验收规范》GB50169-2006有关规定进行施工。2、本工程防雷接地、保护接地、工作接地共用同一接地体。接地点的位置，材质规格和敷设要求符合设计及规范要求。3、利用土建地梁底外侧两根主筋周圈焊通作为水平接地体。水平接地体与经过的防雷引下线、桩基主筋可靠焊通作接地跨接。4、利用桩基内对角两根主筋跨接焊通做垂直接地体。并与作为水平接地体的地梁底主筋以及作为防雷引下线的柱内对角主筋做接地跨接。5、防雷引下线利用结构柱内两对角两根主筋通长焊接至接地体。6、在设计位置采用镀锌扁钢从水平接地体做接地跨接后引出作为工作接地和保护接地以及重复接地。镀锌扁钢的规格符合设计要求。7、接地跨接线采用Ф12圆钢进行跨接焊通。焊缝的长度大于主筋长度6倍。扁钢与螺纹钢的焊缝长度为大于螺纹钢直径的6倍。钢筋采用搭接连接时应对钢筋搭接处进行焊接，焊缝长度为大于螺纹钢直径的6倍。钢筋采用螺纹连接时采用Ф12圆钢进行跨接焊通。8、焊接采用双面施焊，焊缝均匀饱满,无虚焊、漏焊、夹渣、咬肉等缺陷。焊接完成后对焊缝采用防锈漆进行防腐处理9、接地电阻均实测小于1欧，满足设计及规范要求。隐蔽验收结论签字栏施工单位专业技术负责人专业质检员专业施工员监理工程师（建设单位项目专业技术负责人）第2页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共104页工程名称鑫润花园城1#-4#楼及地下室——1#楼施工单位福建省海滨建设发展有限公司分部（子分部）工程名称建筑电气（防雷及接地安装）分项工程名称接地装置安装及避雷引下敷设和建筑物等电位联结隐检部位1#楼一层地下室顶板1-a0~1-a1/1-b7~1-ca轴隐蔽项目基础防雷及接地装置安装隐蔽日期隐蔽内容1、基础接地体安装。2、重复接地安装。3、测试卡安装。4、避雷引下线敷设。5、等电位联结。施工单位检查情况1、基础防雷接地装置所使用的扁铁焊条等材料的型号、规格符合要求。2、基础防雷接地安装位置正确符合图纸要求：3、重复接地、测试卡、等电位及避雷引下等安装位置、轴向、焊搭接等均按图集要求施工且符合施工规范及设计要求。4、圆钢与圆钢焊接搭倍数为圆钢直径≥6D且双面施焊。扁铁与圆钢焊接搭倍数为圆钢直径≥6D。焊缝饱满均匀、无夹渣、咬肉、虚焊等现象。隐蔽验收结论签字栏施工单位专业技术负责人专业质检员专业施工员监理工程师（建设单位项目专业技术负责人）第3页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共104页表C.O.49隐蔽工程验收记录第4页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共104页表C.O.49隐蔽工程验收记录工程名称鑫润花园城1#-4#楼及地下室——1#楼施工单位福建省海滨建设发展有限公司分部（子分部）工程名称建筑电气系统工程分项工程名称电线导管、电缆导管敷设和建筑物等电位联结隐检部位1#楼地下室底板隐蔽项目地下室底板电气套管及建筑防雷系统安装施工隐蔽日期隐蔽内容1、电气照明系统配管安装。2、建筑电气系统配管安装。3、建筑物等电位联结。施工单位检查情况1、电气照明配管所使用的PVC电工套管、焊接钢管、管件、线盒、胶水等材料的规格、型号、质量均符合要求、相应的质保资料齐全。2、电线套管、线盒等安装部位、走向...
