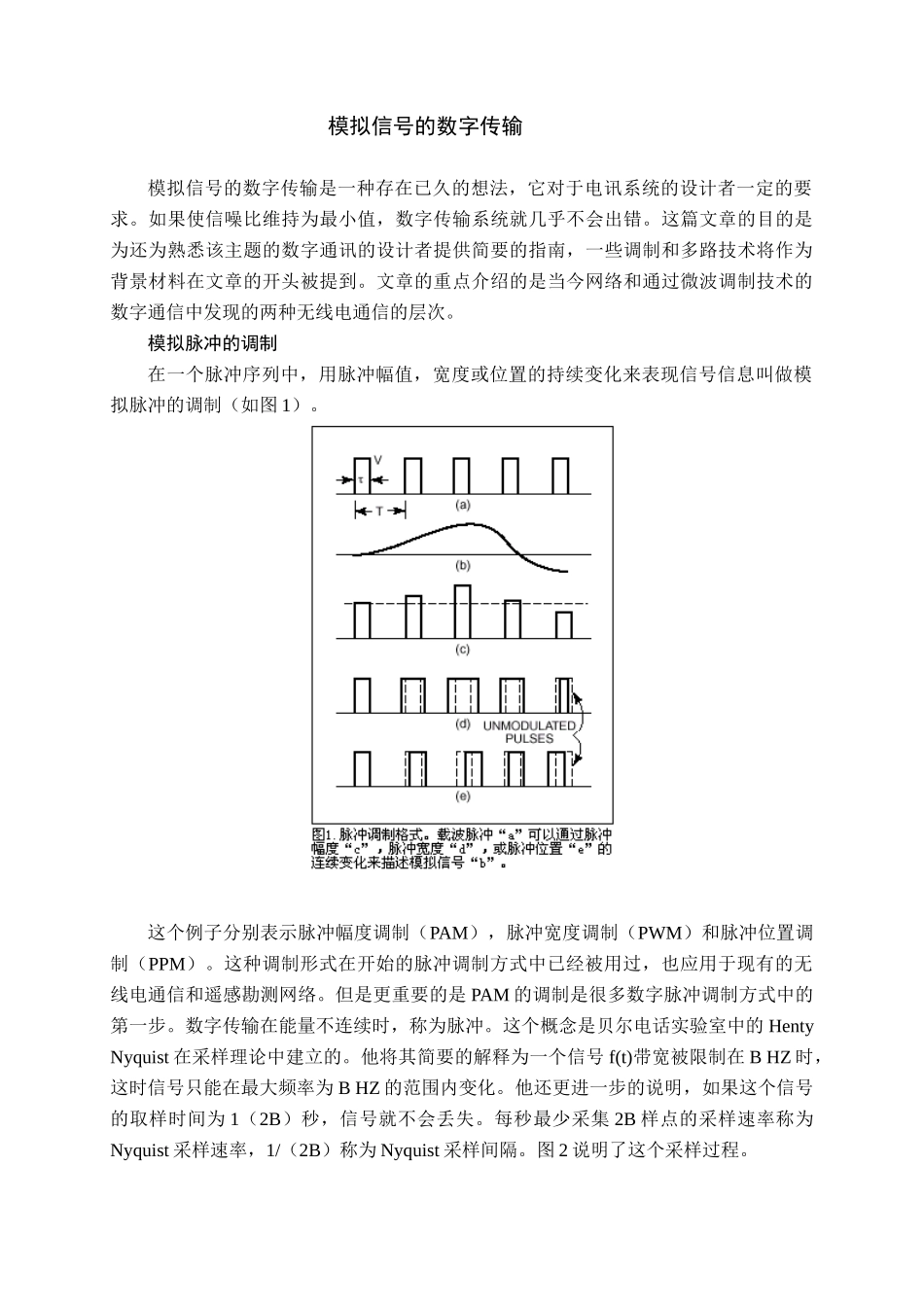

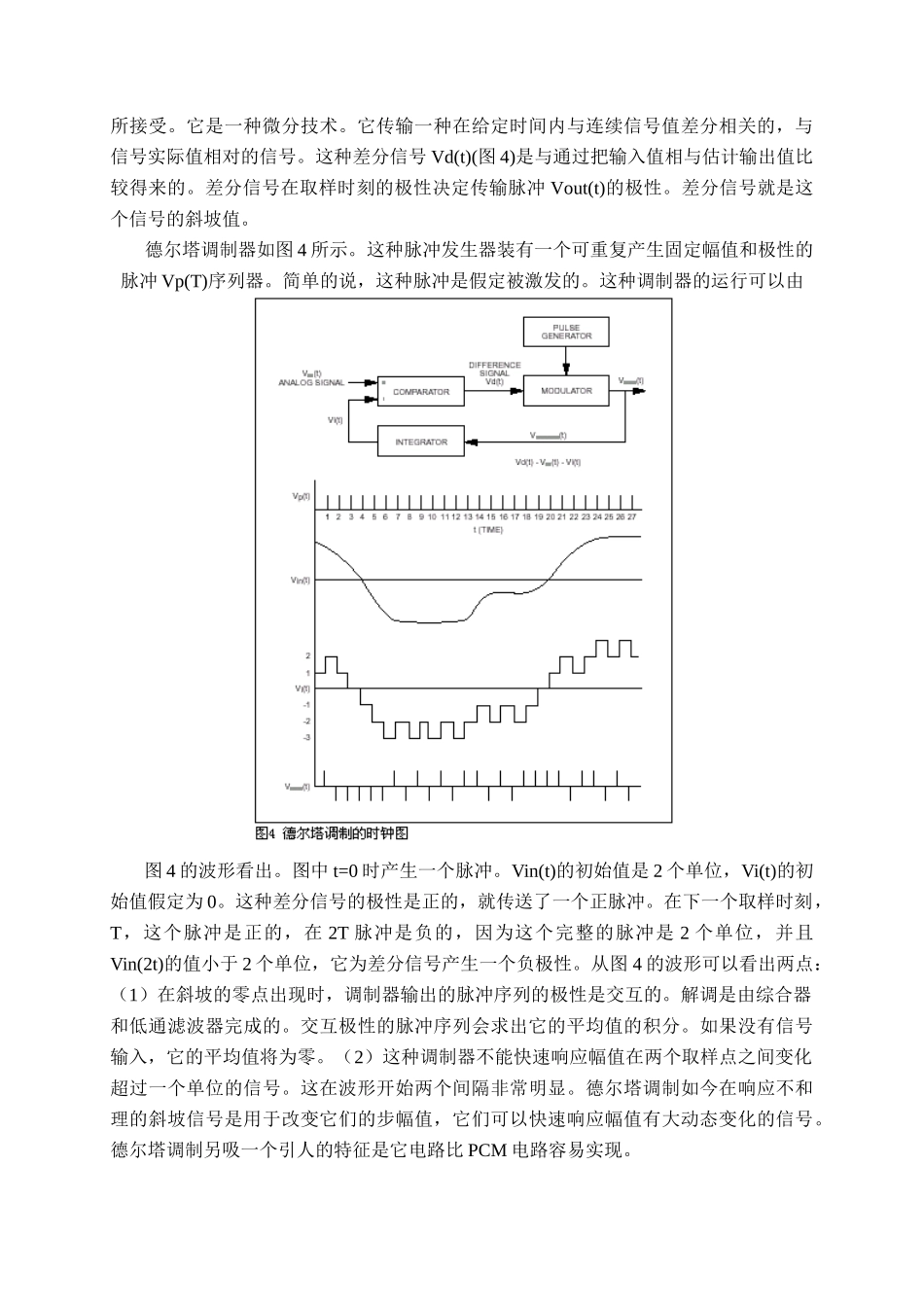

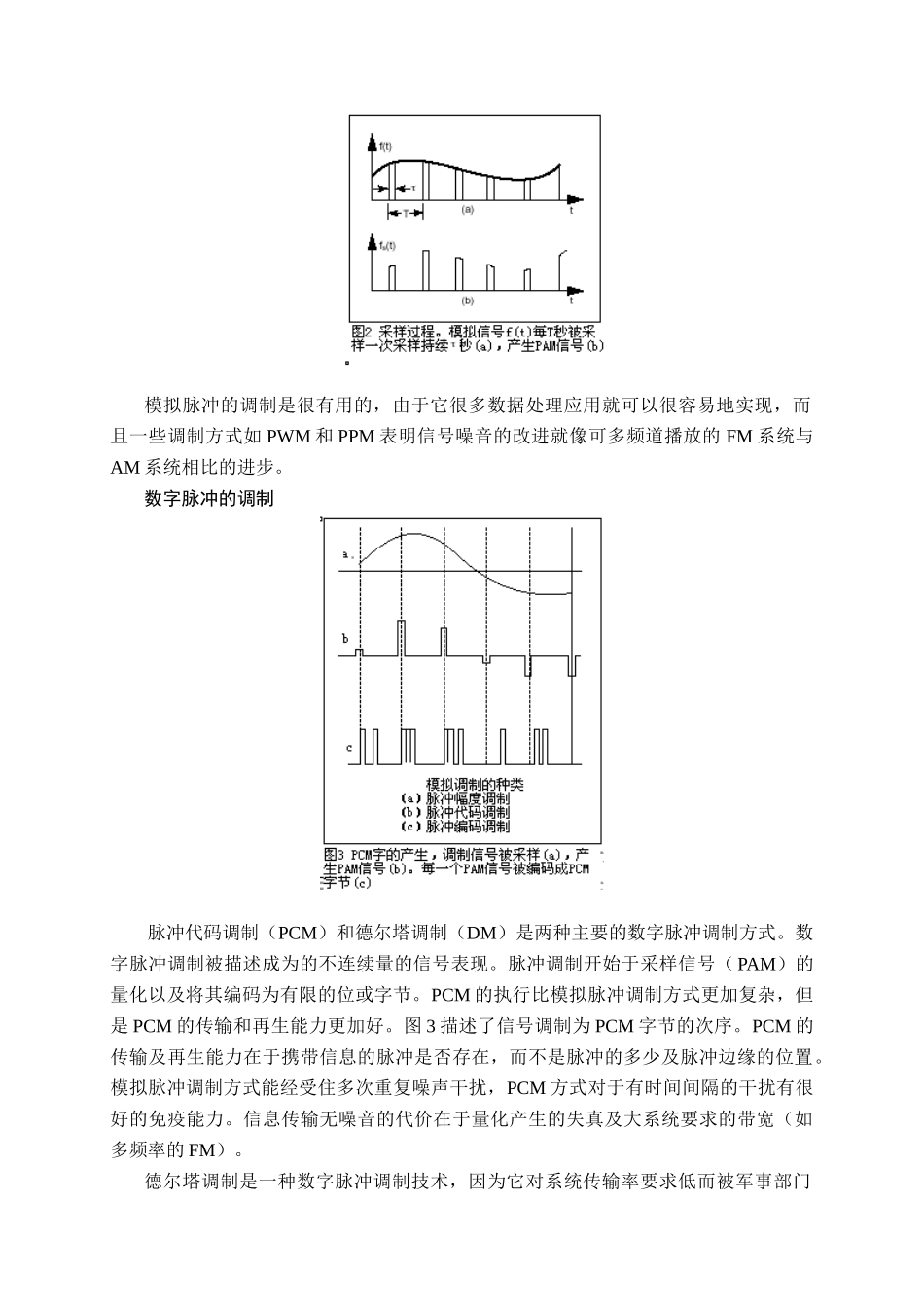

模拟信号的数字传输模拟信号的数字传输是一种存在已久的想法，它对于电讯系统的设计者一定的要求。如果使信噪比维持为最小值，数字传输系统就几乎不会出错。这篇文章的目的是为还为熟悉该主题的数字通讯的设计者提供简要的指南，一些调制和多路技术将作为背景材料在文章的开头被提到。文章的重点介绍的是当今网络和通过微波调制技术的数字通信中发现的两种无线电通信的层次。模拟脉冲的调制在一个脉冲序列中，用脉冲幅值，宽度或位置的持续变化来表现信号信息叫做模拟脉冲的调制（如图1）。这个例子分别表示脉冲幅度调制（PAM），脉冲宽度调制（PWM）和脉冲位置调制（PPM）。这种调制形式在开始的脉冲调制方式中已经被用过，也应用于现有的无线电通信和遥感勘测网络。但是更重要的是PAM的调制是很多数字脉冲调制方式中的第一步。数字传输在能量不连续时，称为脉冲。这个概念是贝尔电话实验室中的HentyNyquist在采样理论中建立的。他将其简要的解释为一个信号f(t)带宽被限制在BHZ时，这时信号只能在最大频率为BHZ的范围内变化。他还更进一步的说明，如果这个信号的取样时间为1（2B）秒，信号就不会丢失。每秒最少采集2B样点的采样速率称为Nyquist采样速率，1/（2B）称为Nyquist采样间隔。图2说明了这个采样过程。模拟脉冲的调制是很有用的，由于它很多数据处理应用就可以很容易地实现，而且一些调制方式如PWM和PPM表明信号噪音的改进就像可多频道播放的FM系统与AM系统相比的进步。数字脉冲的调制脉冲代码调制（PCM）和德尔塔调制（DM）是两种主要的数字脉冲调制方式。数字脉冲调制被描述成为的不连续量的信号表现。脉冲调制开始于采样信号（PAM）的量化以及将其编码为有限的位或字节。PCM的执行比模拟脉冲调制方式更加复杂，但是PCM的传输和再生能力更加好。图3描述了信号调制为PCM字节的次序。PCM的传输及再生能力在于携带信息的脉冲是否存在，而不是脉冲的多少及脉冲边缘的位置。模拟脉冲调制方式能经受住多次重复噪声干扰，PCM方式对于有时间间隔的干扰有很好的免疫能力。信息传输无噪音的代价在于量化产生的失真及大系统要求的带宽（如多频率的FM）。德尔塔调制是一种数字脉冲调制技术，因为它对系统传输率要求低而被军事部门所接受。它是一种微分技术。它传输一种在给定时间内与连续信号值差分相关的，与信号实际值相对的信号。这种差分信号Vd(t)(图4)是与通过把输入值相与估计输出值比较得来的。差分信号在取样时刻的极性决定传输脉冲Vout(t)的极性。差分信号就是这个信号的斜坡值。德尔塔调制器如图4所示。这种脉冲发生器装有一个可重复产生固定幅值和极性的脉冲Vp(T)序列器。简单的说，这种脉冲是假定被激发的。这种调制器的运行可以由图4的波形看出。图中t=0时产生一个脉冲。Vin(t)的初始值是2个单位，Vi(t)的初始值假定为0。这种差分信号的极性是正的，就传送了一个正脉冲。在下一个取样时刻，T，这个脉冲是正的，在2T脉冲是负的，因为这个完整的脉冲是2个单位，并且Vin(2t)的值小于2个单位，它为差分信号产生一个负极性。从图4的波形可以看出两点：（1）在斜坡的零点出现时，调制器输出的脉冲序列的极性是交互的。解调是由综合器和低通滤波器完成的。交互极性的脉冲序列会求出它的平均值的积分。如果没有信号输入，它的平均值将为零。（2）这种调制器不能快速响应幅值在两个取样点之间变化超过一个单位的信号。这在波形开始两个间隔非常明显。德尔塔调制如今在响应不和理的斜坡信号是用于改变它们的步幅值，它们可以快速响应幅值有大动态变化的信号。德尔塔调制另吸一个引人的特征是它电路比PCM电路容易实现。通过多路技术加强应用加强通讯通道应用的一个方法是在多路信号中共享通道。共享使用在相位，频率或时间，或其他的联合中。多路技术就是信号中的通信通道共享，在通讯中，多路系统常用来实现频率或周期。通讯通道共享在频率基础中的应用叫频率分割（FDM）。在宽带中的每个信号一般是3KHZ，在FDM中，每个信号都被预先分配一个频谱区来传输。传输是通过SSB技术实现的，因为SSB方式允许信号在没有多余信号或载波的情况下传输。FDM的第一步将产生一个包含12通道的合成...
