石油、化工离心泵常用标准的分析与比较 (1)VIP专享VIP免费

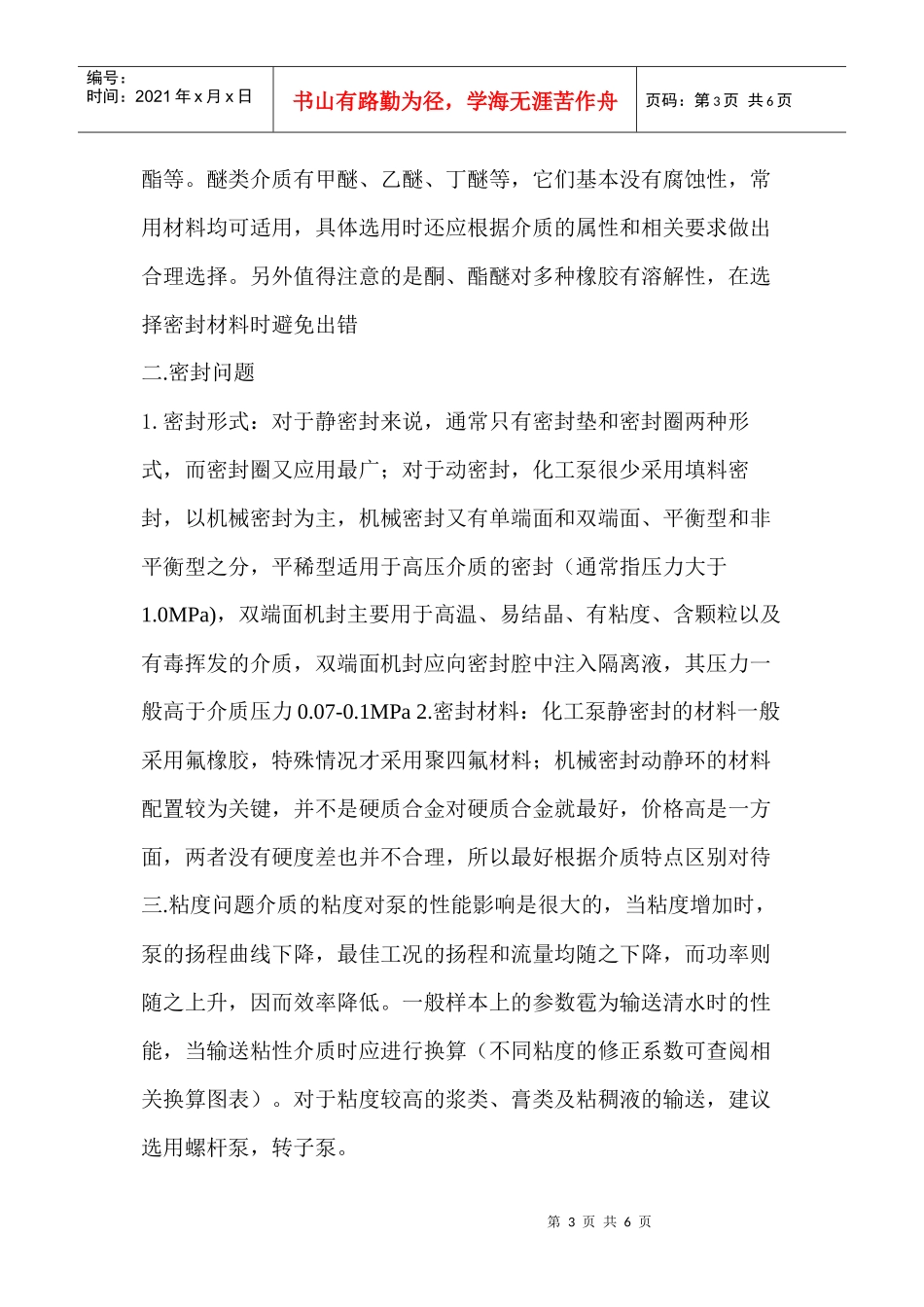

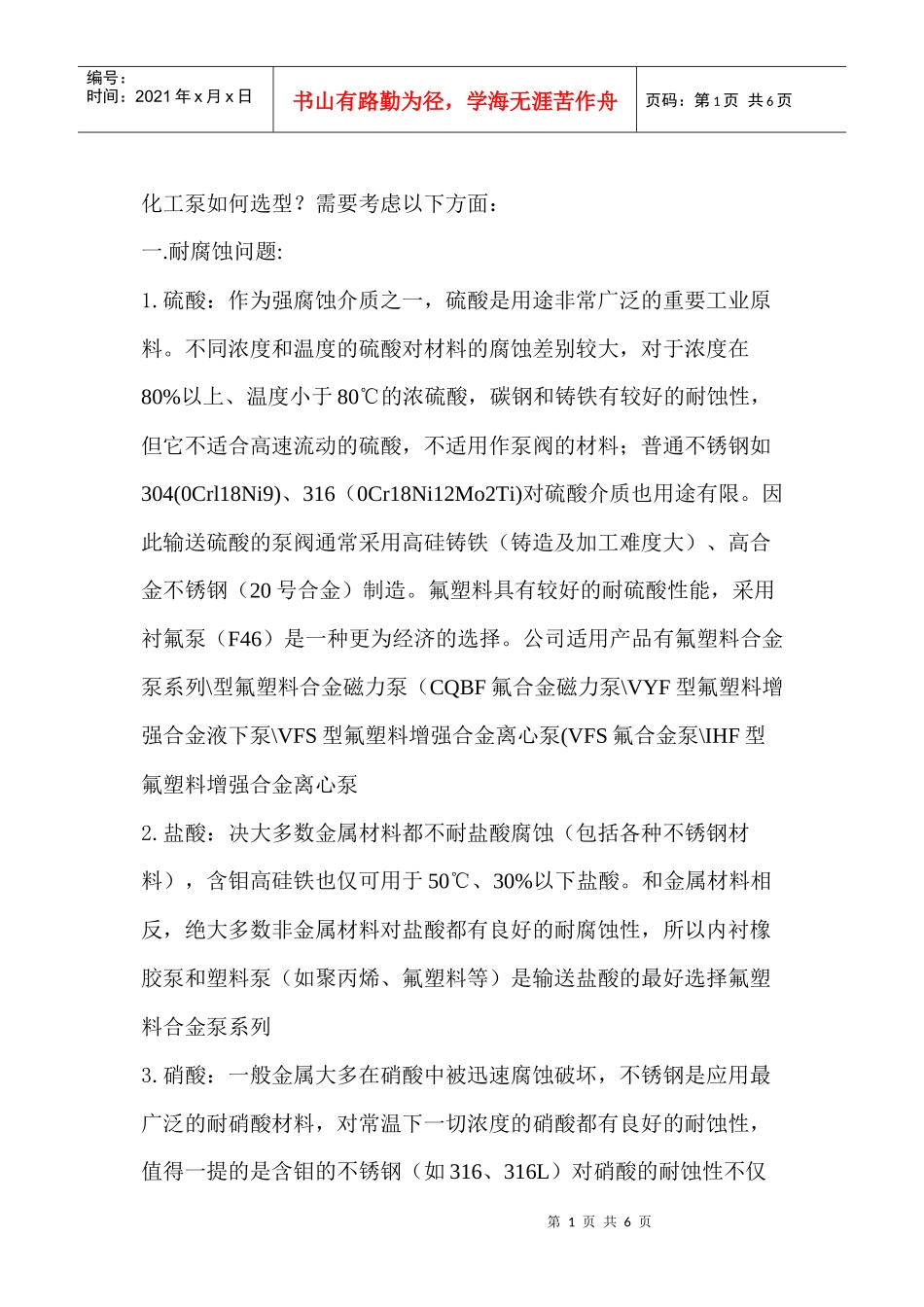

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页化工泵如何选型？需要考虑以下方面：一.耐腐蚀问题:1.硫酸：作为强腐蚀介质之一，硫酸是用途非常广泛的重要工业原料。不同浓度和温度的硫酸对材料的腐蚀差别较大，对于浓度在80%以上、温度小于80℃的浓硫酸，碳钢和铸铁有较好的耐蚀性，但它不适合高速流动的硫酸，不适用作泵阀的材料；普通不锈钢如304(0Crl18Ni9)、316（0Cr18Ni12Mo2Ti)对硫酸介质也用途有限。因此输送硫酸的泵阀通常采用高硅铸铁（铸造及加工难度大）、高合金不锈钢（20号合金）制造。氟塑料具有较好的耐硫酸性能，采用衬氟泵（F46）是一种更为经济的选择。公司适用产品有氟塑料合金泵系列\型氟塑料合金磁力泵（CQBF氟合金磁力泵\VYF型氟塑料增强合金液下泵\VFS型氟塑料增强合金离心泵(VFS氟合金泵\IHF型氟塑料增强合金离心泵2.盐酸：决大多数金属材料都不耐盐酸腐蚀（包括各种不锈钢材料），含钼高硅铁也仅可用于50℃、30%以下盐酸。和金属材料相反，绝大多数非金属材料对盐酸都有良好的耐腐蚀性，所以内衬橡胶泵和塑料泵（如聚丙烯、氟塑料等）是输送盐酸的最好选择氟塑料合金泵系列3.硝酸：一般金属大多在硝酸中被迅速腐蚀破坏，不锈钢是应用最广泛的耐硝酸材料，对常温下一切浓度的硝酸都有良好的耐蚀性，值得一提的是含钼的不锈钢（如316、316L）对硝酸的耐蚀性不仅第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页不优于普通不锈钢（如304、321），有时甚至不如。而对于高温硝酸，通常采用钛及钛合金材料，以及氟塑料合金泵系列适用。4.醋酸：它是有机酸中腐蚀性最强的物质之一，普通钢铁在一切浓度和温度的醋酸中都会严重腐蚀，不锈钢是优良的耐醋酸材料，含钼的316不锈钢还能适用于高温和稀醋酸蒸汽。对于高温高浓度醋酸或含有其它腐蚀介质等东苛刻要求时可选用高合金不锈钢或氟塑料泵5.碱（氢氧化钠）：钢铁广泛应用于80℃以下、30%浓度内的氢氧化钠溶液，也有许多工厂在100℃、75%以下时仍采用普通钢铁，虽然腐蚀增加，但经济性好。普通不锈钢对碱液的耐蚀性与铸铁相比没有明显优点，只要介质中容许少量铁份掺入推荐采用不锈钢。对于高温碱液多采用钛及钛合金或都高合金不锈钢。一般铸铁泵均可用于常温低浓度碱，特殊要求时可采用各类不锈钢泵或氟塑料泵6.氨（氢氧化氨）：大多数金属和非金属在液氨及氨水（氢氧化氨）中的腐蚀都很轻微，只有铜和铜合金不宜使用。本公司很多耐腐蚀化工泵适用7.盐水（海水）：普通钢铁在氯化钠溶液和海水、咸水中腐蚀率不高，一般须采用涂料保护；各类不锈钢也有很低的均匀腐蚀率，但可能因氯离子而引起局部性腐蚀，通常采用316不锈钢较好.8.醇类、酮类、酯类、醚类：常见的醇类介质有甲醇、乙醇、乙二醇、丙醇等，酮类介质有丙酮、丁酮等，酯类介质有各种甲酯、乙第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页酯等。醚类介质有甲醚、乙醚、丁醚等，它们基本没有腐蚀性，常用材料均可适用，具体选用时还应根据介质的属性和相关要求做出合理选择。另外值得注意的是酮、酯醚对多种橡胶有溶解性，在选择密封材料时避免出错二.密封问题1.密封形式：对于静密封来说，通常只有密封垫和密封圈两种形式，而密封圈又应用最广；对于动密封，化工泵很少采用填料密封，以机械密封为主，机械密封又有单端面和双端面、平衡型和非平衡型之分，平稀型适用于高压介质的密封（通常指压力大于1.0MPa)，双端面机封主要用于高温、易结晶、有粘度、含颗粒以及有毒挥发的介质，双端面机封应向密封腔中注入隔离液，其压力一般高于介质压力0.07-0.1MPa2.密封材料：化工泵静密封的材料一般采用氟橡胶，特殊情况才采用聚四氟材料；机械密封动静环的材料配置较为关键，并不是硬质合金对硬质合金就最好，价格高是一方面，两者没有硬度差也并不合理，所以最好根据介质特点区别对待三.粘度问题介质的粘度对泵的性能影响是很大的，当粘度增加时，泵的扬程曲线下降，最佳工况的扬程和流量均随之下降，而功率则随之上升，...
