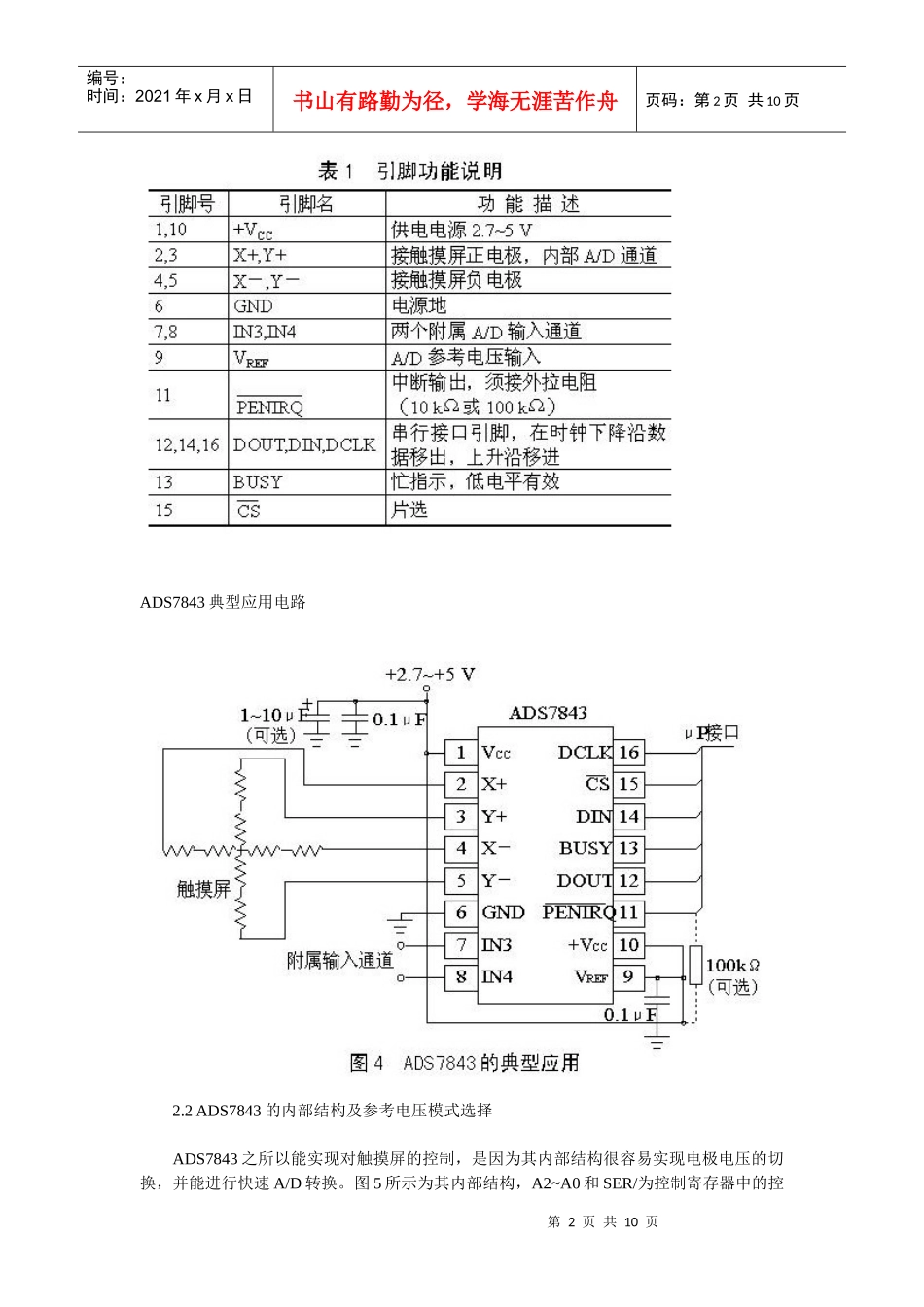

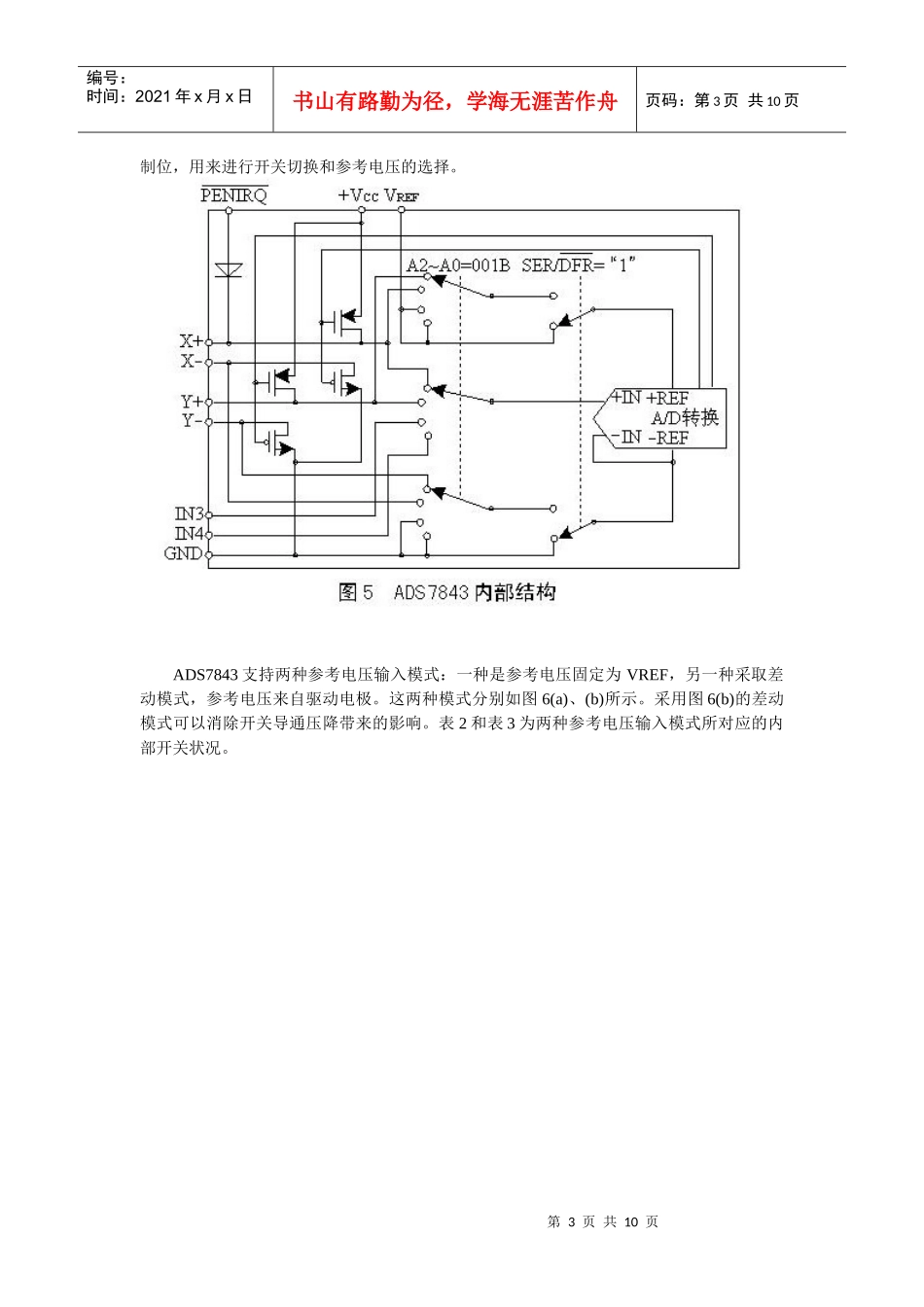

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页网址：http://www.ledline.net.cnQQ：21414861如侵犯您的利益和著作权请发信到【langmanbuluo@163.com】我们将收到信两个工作日内删除！！触摸屏控制芯片ADS7843中文资料ADS7843是一个内置12位模数转换、低导通电阻模拟开关的串行接口芯片。供电电压2.7~5V，参考电压VREF为1V~+VCC，转换电压的输入范围为0~VREF，最高转换速率为125kHz。ADS7843引脚图及引脚功能说明了:ADS7843的引脚配置如图3所示。表1为引脚功能说明，图4为典型应用。aDS7843引脚说明第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页ADS7843典型应用电路2.2ADS7843的内部结构及参考电压模式选择ADS7843之所以能实现对触摸屏的控制，是因为其内部结构很容易实现电极电压的切换，并能进行快速A/D转换。图5所示为其内部结构，A2~A0和SER/为控制寄存器中的控第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页制位，用来进行开关切换和参考电压的选择。ADS7843支持两种参考电压输入模式：一种是参考电压固定为VREF，另一种采取差动模式，参考电压来自驱动电极。这两种模式分别如图6(a)、(b)所示。采用图6(b)的差动模式可以消除开关导通压降带来的影响。表2和表3为两种参考电压输入模式所对应的内部开关状况。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页2.3ADS7843的控制字及数据传输格式ADS7843的控制字如表4所列，其中S为数据传输起始标志位，该位必为"1"。A2~A0进行通道选择(见表2和3)。MODE用来选择A/D转换的精度，"1"选择8位，"0"选择12位。SER/选择参考电压的输入模式(见表2和3)。PD1、PD0选择省电模式："00"省电模式允许，在两次A/D转换之间掉电，且中断允许；"01"同"00"，只是不允许中断；"10"保留；"11"禁止省电模式。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页为了完成一次电极电压切换和A/D转换，需要先通过串口往ADS7843发送控制字，转换完成后再通过串口读出电压转换值。标准的一次转换需要24个时钟周期，如图7所示。由于串口支持双向同时进行传送，并且在一次读数与下一次发控制字之间可以重叠，所以转换速率可以提高到每次16个时钟周期，如图8所示。如果条件允许，CPU可以产生15个CLK的话(比如FPGAs和ASICs),转换速率还可以提高到每次15个时钟周期，如图9所示。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页2.4A/D转换时序的程序设计ADS7843的典型应用如图4所示。假设μP接口与51单片机的P1.3~P1.7相连，现以一次转换需24个时钟周期为例，介绍A/D转换时序的程序设计。;A/D接口控制线DCLKBITP1.3CSBITP1.4DINBITP1.5BUSYBITP1.6DOUTBITP1.7;A/D通道选择命令字和工作寄存器CHXEQU094H;通道X+的选择控制字CHYEQU0D4H;通道Y+的选择控制字CH3EQU0A4HCH4EQU0E4HAD_CHEQU35H;通道选择寄存器AD_RESULTHEQU36H;存放12bitA/D值AD_RESULTLEQU37H;存放通道CHX+的A/D值CHXAdResultHEQU38HCHXAdResultLEQU39H;存放通道CHY+的A/D值CHYAdResultHEQU3AH第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页CHYAdResultLEQU3BH;采集通道CHX+的程序段(CHXAD)CHXAD:MOVAD_CH,#CHXLCALLAD_RUNMOVCHXAdResultH,AD_RESULTHMOVCHXAdResultL,AD_RESULTLRET;采集通道CHY+的程序段(CHYAD)CHYAD:MOVAD_CH,#CHYLCALLAD_RUNMOVCHYAdResultH,AD_RESULTHMOVCHYAdResultL,AD_RESULTLRET;A/D转换子程序(AD_RUN);输入:AD_CH-模式和通道选择命令字;输出:AD_RESULTH,L;12bit的A/D转换值;使用:R2;辅助工作寄存器AD_RUN:CLRCS;芯片允许CLRDCLKMOVR2,#8;先写8bit命令字第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页MOVA,AD_CHAD_LOOP:MOVC,ACC.7MOVDIN,C;时钟上升沿锁存DINSETBDCLK;开始发送...
