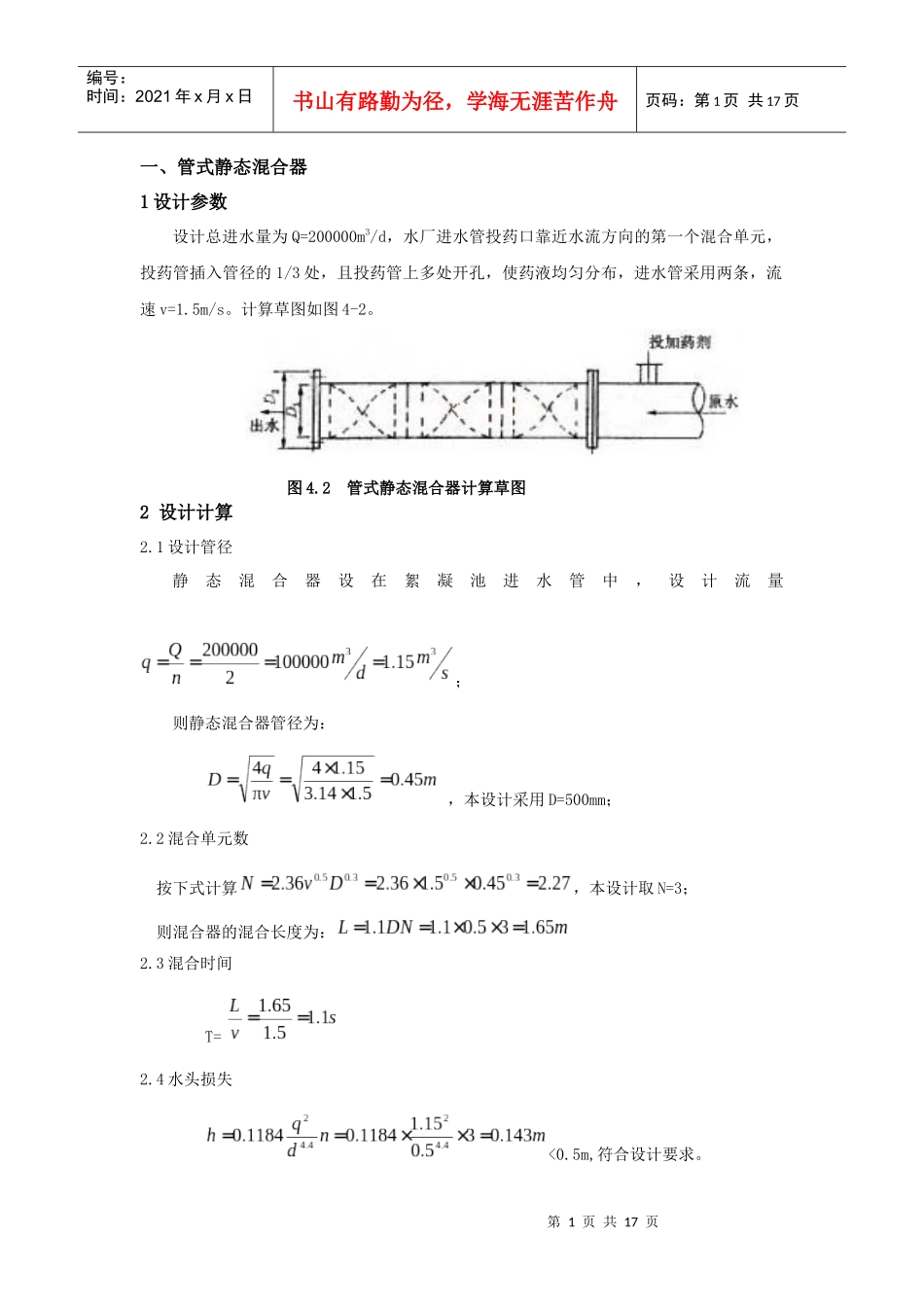

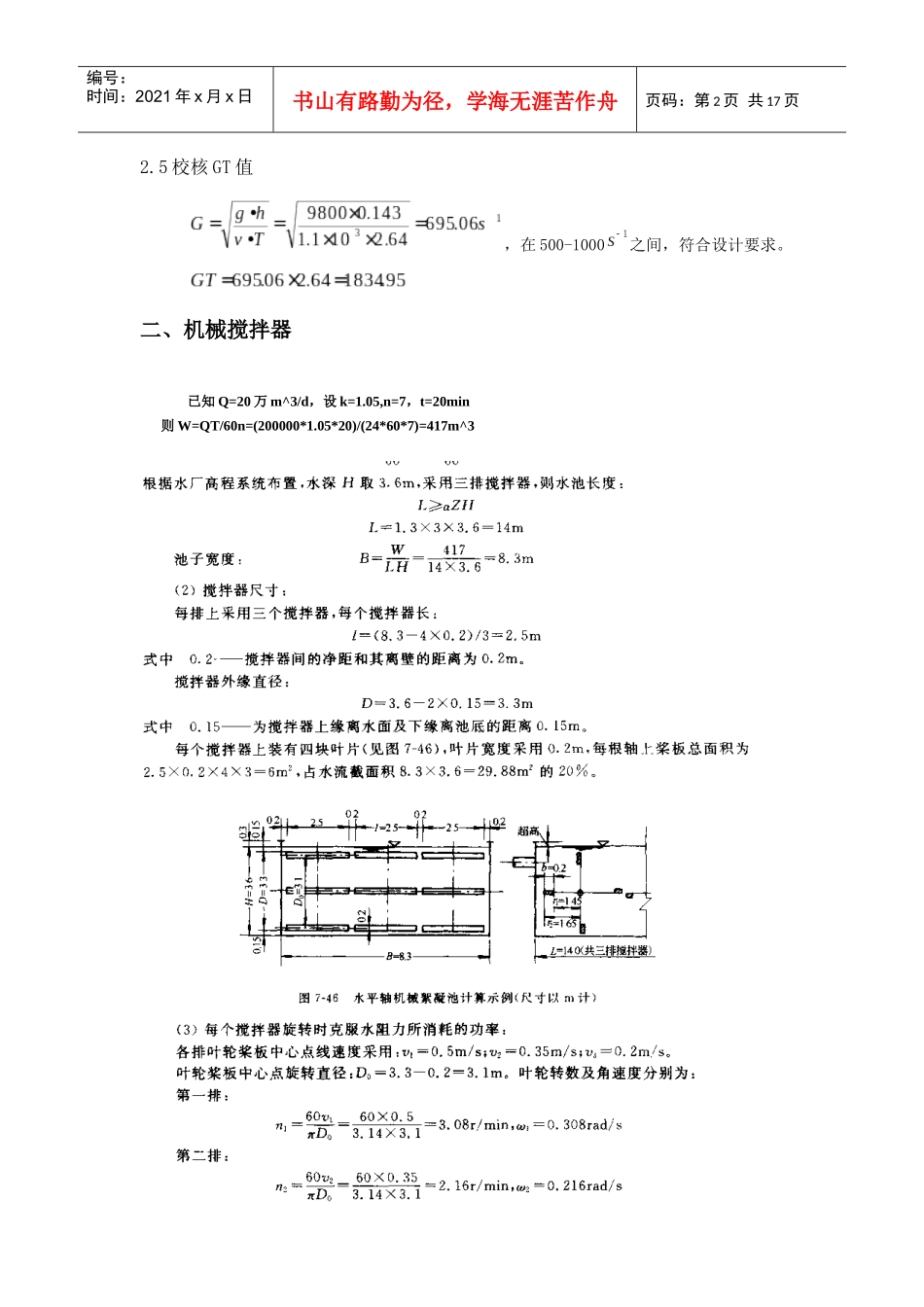

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页一、管式静态混合器1设计参数设计总进水量为Q=200000m3/d，水厂进水管投药口靠近水流方向的第一个混合单元，投药管插入管径的1/3处，且投药管上多处开孔，使药液均匀分布，进水管采用两条，流速v=1.5m/s。计算草图如图4-2。图4.2管式静态混合器计算草图2设计计算2.1设计管径静态混合器设在絮凝池进水管中，设计流量；则静态混合器管径为：，本设计采用D=500mm；2.2混合单元数按下式计算，本设计取N=3；则混合器的混合长度为：2.3混合时间T=2.4水头损失<0.5m,符合设计要求。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页2.5校核GT值，在500-1000之间，符合设计要求。二、机械搅拌器已知Q=20万m^3/d，设k=1.05,n=7，t=20min则W=QT/60n=(200000*1.05*20)/(24*60*7)=417m^3第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页三、沉淀澄清设备的设计斜管沉淀池是浅池理论在实际中的具体应用，按照斜管中的水流方向，分为异向流、同向流、和侧向流三种形式。斜管沉淀池具有停留时间短、沉淀效率高、节省占地等优点。本设计沉淀池采用斜管沉淀池，设计7组。1沉淀池分为七组每组的设计流量为Q=200000/(24×7)=1190.48m3/h=0.33m3/s。2沉淀池平面尺寸2.1沉淀池清水区面积A=Q/q式中：A—斜管沉淀池的表面积，m2q—表面负荷，m3/(m2⋅h)，一般采用9.0−~11.0m3/(m2⋅h)设计中取q=9m3/(m2⋅h)A=1190.48/9=132.27m2。2.2沉淀池长度及宽度设计中取池宽度B=8.3m，则沉淀池的长度L=132.27/8.3=15.9m。为便于施工，本设计取L=16m为了配水均匀，进水区布置在16m长度方向的一侧，在8.3m的宽度中扣除无效长度0.5m，则净出口面积A1=(B−0.5)×L/k1=(8.3−0.5)×16/1.03=121.16m2式中：k1—斜管结构系数，本设计取k1=1.032.3沉淀池总高度H=h1+h2+h3+h4+h5式中H—沉淀池总高度，m；第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页h1—保护高度，m。本设计取h1=0.3m；h2—清水区高度，m。本设计取h2=1.2m；h3—斜管区高度，m。取斜管长度l=1.0m，安装倾角，则h3=lsin60°=0.87m；h4—配水区高度，m。本设计取h4=1.5m；h5—排泥槽高度，m。本设计取h5=0.83m；则沉淀池总高度HH=0.3+1.2+0.87+1.5+0.83=4.7m。3进出水系统3.1沉淀池进水设计沉淀池进水采用穿孔花墙，孔口总面积A2=Q/v式中A2—孔口总面积（m2）v—孔口流速（m/s），一般在0.15m/s一下，本设计中取0.1m/sA2=0.33/0.1=3.3m2每个孔口的尺寸定为20cm×10cm，则孔口数为245个。进水孔位置应该在斜管以下、沉泥区以上部位。3.2沉淀池出水设计沉淀池的出水采用穿孔集水槽，出水孔口流速v1=0.6m/s，则穿孔总面积：A3=Qv1式中：A3—出水孔口总面积，m2。A3=Qv1=0.330.6=0.55m2设每个孔的直径为4cm，则孔口的个数60第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页N=A3F=0.553.144×0.042=438个。设每条集水槽的宽度为0.4m，间距1.5m，共设10条集水槽，每条集水槽一侧开孔数。为40个，孔间距为20cm。10条集水槽汇水至出水总渠，出水总渠宽度0.8m，深度1.0m。出水的水头损失包括孔口损失和集水槽内损失。孔口损失∑h=∑h1=ξv122g式中：∑h—孔口水头损失，m；ξ—进口阻力系数。设计中取ξ=2∑h=ξv122g=2×0.622×9.8=0.037m。集水槽内水深取为0.4m，槽内水流速度为0.32m/s,槽内水力坡度按0.01计，槽内水头损失∑h=iL式中：∑h—集水槽内水头损失，m；i—水力坡度；L—集水槽长度，m；设计中取i=0.01，L=8.3m∑h=iL=0.01×8.3=0.083m出水总水头损失∑h=∑h+∑h=0.037+0.083=0.12m，设计中取为0.15m3.3沉淀池斜管的选择斜管长度一般为0.8～1.0m，设计中取为1.0m...
