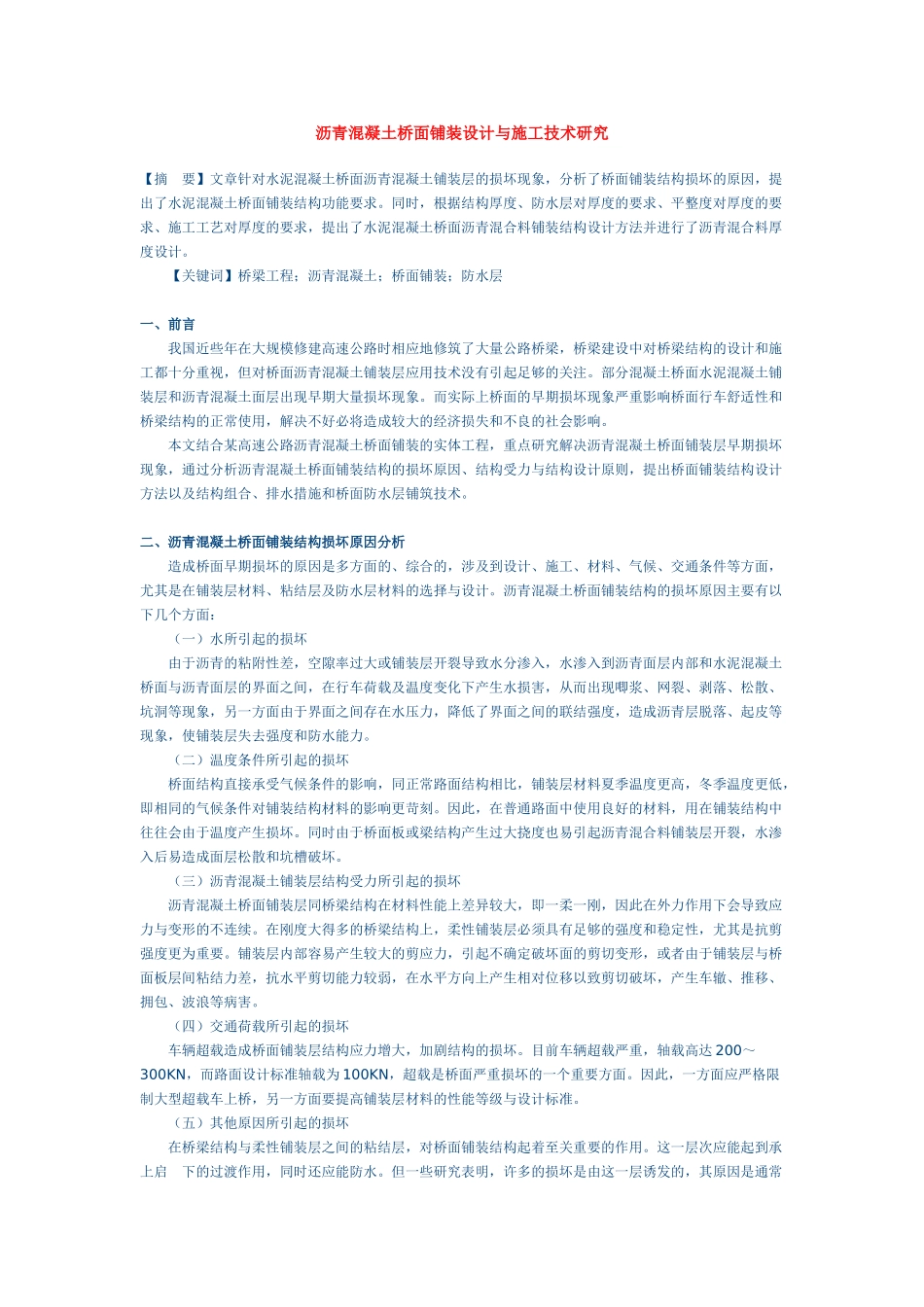

沥青混凝土桥面铺装设计与施工技术研究【摘要】文章针对水泥混凝土桥面沥青混凝土铺装层的损坏现象，分析了桥面铺装结构损坏的原因，提出了水泥混凝土桥面铺装结构功能要求。同时，根据结构厚度、防水层对厚度的要求、平整度对厚度的要求、施工工艺对厚度的要求，提出了水泥混凝土桥面沥青混合料铺装结构设计方法并进行了沥青混合料厚度设计。【关键词】桥梁工程；沥青混凝土；桥面铺装；防水层一、前言我国近些年在大规模修建高速公路时相应地修筑了大量公路桥梁，桥梁建设中对桥梁结构的设计和施工都十分重视，但对桥面沥青混凝土铺装层应用技术没有引起足够的关注。部分混凝土桥面水泥混凝土铺装层和沥青混凝土面层出现早期大量损坏现象。而实际上桥面的早期损坏现象严重影响桥面行车舒适性和桥梁结构的正常使用，解决不好必将造成较大的经济损失和不良的社会影响。本文结合某高速公路沥青混凝土桥面铺装的实体工程，重点研究解决沥青混凝土桥面铺装层早期损坏现象，通过分析沥青混凝土桥面铺装结构的损坏原因、结构受力与结构设计原则，提出桥面铺装结构设计方法以及结构组合、排水措施和桥面防水层铺筑技术。二、沥青混凝土桥面铺装结构损坏原因分析造成桥面早期损坏的原因是多方面的、综合的，涉及到设计、施工、材料、气候、交通条件等方面，尤其是在铺装层材料、粘结层及防水层材料的选择与设计。沥青混凝土桥面铺装结构的损坏原因主要有以下几个方面：（一）水所引起的损坏由于沥青的粘附性差，空隙率过大或铺装层开裂导致水分渗入，水渗入到沥青面层内部和水泥混凝土桥面与沥青面层的界面之间，在行车荷载及温度变化下产生水损害，从而出现唧浆、网裂、剥落、松散、坑洞等现象，另一方面由于界面之间存在水压力，降低了界面之间的联结强度，造成沥青层脱落、起皮等现象，使铺装层失去强度和防水能力。（二）温度条件所引起的损坏桥面结构直接承受气候条件的影响，同正常路面结构相比，铺装层材料夏季温度更高，冬季温度更低，即相同的气候条件对铺装结构材料的影响更苛刻。因此，在普通路面中使用良好的材料，用在铺装结构中往往会由于温度产生损坏。同时由于桥面板或梁结构产生过大挠度也易引起沥青混合料铺装层开裂，水渗入后易造成面层松散和坑槽破坏。（三）沥青混凝土铺装层结构受力所引起的损坏沥青混凝土桥面铺装层同桥梁结构在材料性能上差异较大，即一柔一刚，因此在外力作用下会导致应力与变形的不连续。在刚度大得多的桥梁结构上，柔性铺装层必须具有足够的强度和稳定性，尤其是抗剪强度更为重要。铺装层内部容易产生较大的剪应力，引起不确定破坏面的剪切变形，或者由于铺装层与桥面板层间粘结力差，抗水平剪切能力较弱，在水平方向上产生相对位移以致剪切破坏，产生车辙、推移、拥包、波浪等病害。（四）交通荷载所引起的损坏车辆超载造成桥面铺装层结构应力增大，加剧结构的损坏。目前车辆超载严重，轴载高达200～300KN，而路面设计标准轴载为100KN，超载是桥面严重损坏的一个重要方面。因此，一方面应严格限制大型超载车上桥，另一方面要提高铺装层材料的性能等级与设计标准。（五）其他原因所引起的损坏在桥梁结构与柔性铺装层之间的粘结层，对桥面铺装结构起着至关重要的作用。这一层次应能起到承上启下的过渡作用，同时还应能防水。但一些研究表明，许多的损坏是由这一层诱发的，其原因是通常采用普通沥青作为粘层油，软化点较低，高温条件下易产生推移、拥包、波浪和车辙，由于沥青洒布量难以控制，更加剧了界面剪切损坏。从目前水泥混凝土桥面沥青混凝土面层铺装结构的损坏来看，桥面铺装结构的防排水与密水性能是克服桥面水损害的关键功能要求，设置有效的防水层和完善的排水系统以及采用密实的沥青混合料面层是减少水损害的重要措施。良好的层间结合是克服行车荷载所产生的水平剪切破坏的关键功能要求，刚柔层间处的抗剪强度往往是一个薄弱处，需采取特殊的方式进行处理。三、沥青混凝土桥面铺装的功能要求为保证沥青混凝土桥面铺装结构在设计使用期限内的使用性能和耐久性，桥面铺装应具备以下功能：（一）良好的抗裂性和适应变形的能力。在车轮...
