电子式拉力计的设计(毕业设计)VIP免费

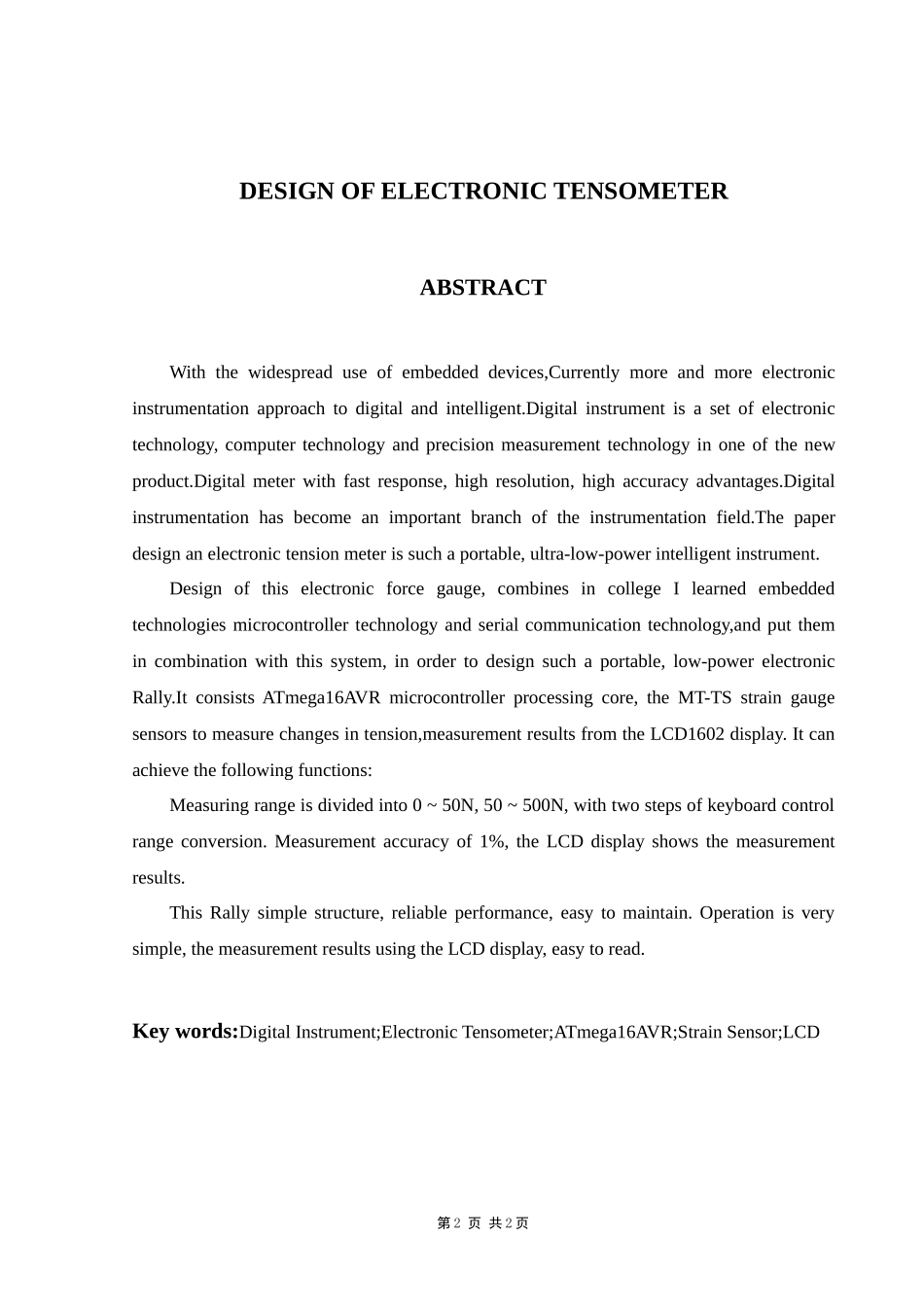

第1页共2页电子式拉力计的设计摘要随着嵌入式设备的广泛运用，目前电子仪表也越来越趋近于数字化和智能化。数字仪表是集电子技术、计算机技术和精密测量技术于一体的全新产物。数字仪表具有响应快、分辨率高、测量精度高等优点。生产的要求对电子仪表提出了越来越高的要求，需要仪表既准确的显示、记录参数大小，又能借助电脑连续反映出参数变化的过程和趋势。因此数字仪表已成为仪器仪表领域中一个重要的分支。而本文设计的电子式拉力计就是这样一款携带方便、功耗超低的智能化仪表。设计这款电子式拉力计，结合了我在大学所学的嵌入式技术、单片机技术以及串口通信技术，并把它们相结合使用在这个系统中，从而设计出这样一款便携式、低功耗的电子式拉力计。它由ATmega16AVR单片机为处理核心，由MT-TS应变式传感器来测量拉力的变化，最后测量结果由LCD1602显示。它能实现以下功能：测量范围分为0～50N、50～500N，以键盘控制两档量程的转换。测量精度1%，测量结果在LCD显示屏上显示。此拉力计结构简单，性能稳定可靠，便于维护。操作十分简便，测量结果使用液晶显示器显示，便于使用者读取。关键词：数字仪表；电子式拉力计；ATmega16AVR；应变式传感器；液晶显示器第2页共2页DESIGNOFELECTRONICTENSOMETERABSTRACTWiththewidespreaduseofembeddeddevices,Currentlymoreandmoreelectronicinstrumentationapproachtodigitalandintelligent.Digitalinstrumentisasetofelectronictechnology,computertechnologyandprecisionmeasurementtechnologyinoneofthenewproduct.Digitalmeterwithfastresponse,highresolution,highaccuracyadvantages.Digitalinstrumentationhasbecomeanimportantbranchoftheinstrumentationfield.Thepaperdesignanelectronictensionmeterissuchaportable,ultra-low-powerintelligentinstrument.Designofthiselectronicforcegauge,combinesincollegeIlearnedembeddedtechnologiesmicrocontrollertechnologyandserialcommunicationtechnology,andputthemincombinationwiththissystem,inordertodesignsuchaportable,low-powerelectronicRally.ItconsistsATmega16AVRmicrocontrollerprocessingcore,theMT-TSstraingaugesensorstomeasurechangesintension,measurementresultsfromtheLCD1602display.Itcanachievethefollowingfunctions:Measuringrangeisdividedinto0~50N,50~500N,withtwostepsofkeyboardcontrolrangeconversion.Measurementaccuracyof1%,theLCDdisplayshowsthemeasurementresults.ThisRallysimplestructure,reliableperformance,easytomaintain.Operationisverysimple,themeasurementresultsusingtheLCDdisplay,easytoread.Keywords:DigitalInstrument;ElectronicTensometer;ATmega16AVR;StrainSensor;LCD第1页共2页目录1绪论..............................................................11.1课题研究的背景及意义...........................................11.2电子式拉力计的原理.............................................21.3本文的主要工作.................................................32设计方案的比较及论证..............................................42.1设计方案的比较.................................................42.1.1AT89C51方案................................................42.1.2ATmega16AVR方案............................................42.1.3方案的确定.................................................52.2主要元件的介绍.................................................52.2.1拉力传感器简介.............................................52.2.2ATmega16AVR单片机..........................................72.2.3LCD显示器..................................................73硬件设计及电路实现...............................................123.1信号采集电路的设计............................................123.1.1传感器..............................................
