第七章、排水工程施工技术方案VIP专享VIP免费

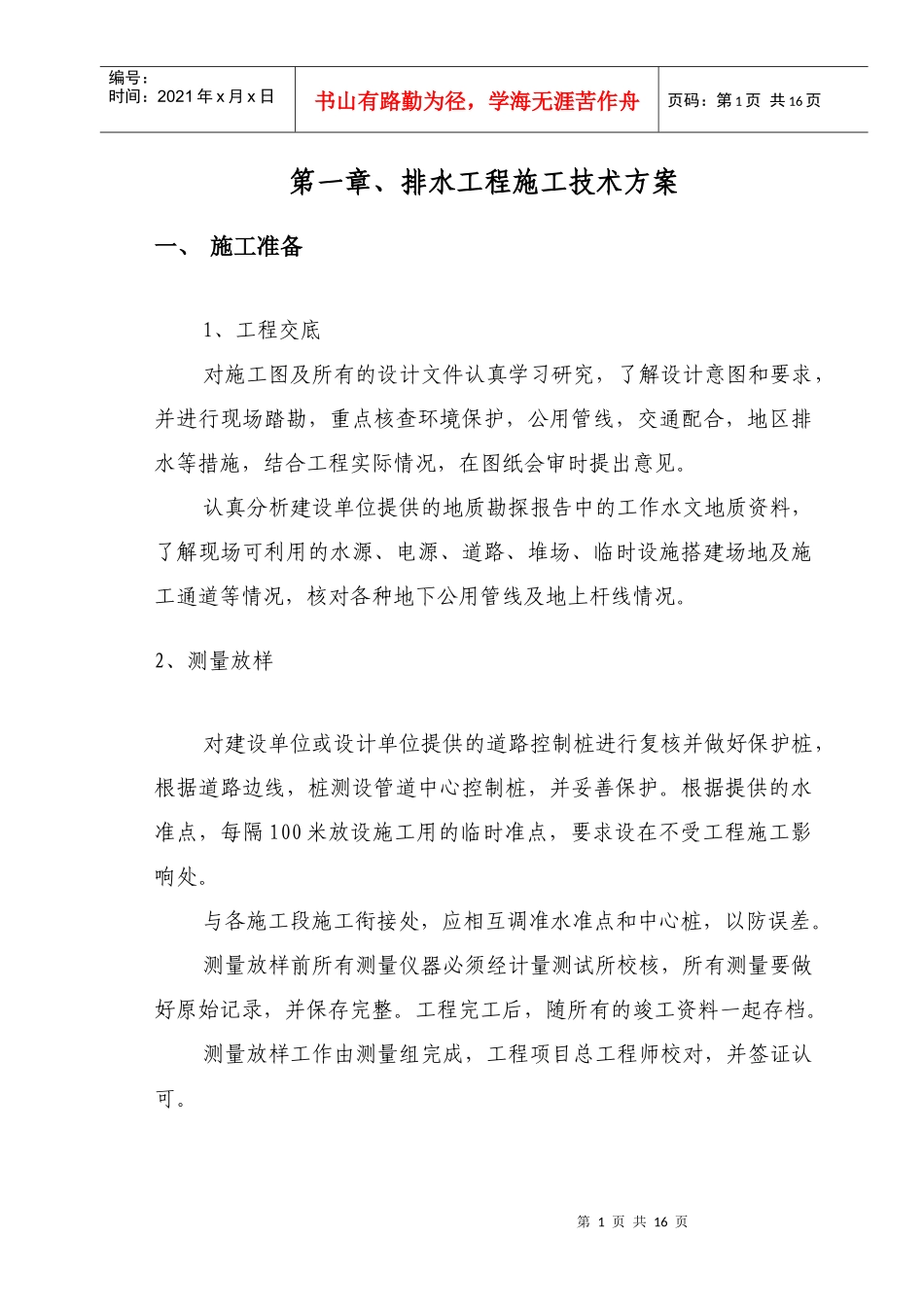

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页第一章、排水工程施工技术方案一、施工准备1、工程交底对施工图及所有的设计文件认真学习研究，了解设计意图和要求，并进行现场踏勘，重点核查环境保护，公用管线，交通配合，地区排水等措施，结合工程实际情况，在图纸会审时提出意见。认真分析建设单位提供的地质勘探报告中的工作水文地质资料，了解现场可利用的水源、电源、道路、堆场、临时设施搭建场地及施工通道等情况，核对各种地下公用管线及地上杆线情况。2、测量放样对建设单位或设计单位提供的道路控制桩进行复核并做好保护桩，根据道路边线，桩测设管道中心控制桩，并妥善保护。根据提供的水准点，每隔100米放设施工用的临时准点，要求设在不受工程施工影响处。与各施工段施工衔接处，应相互调准水准点和中心桩，以防误差。测量放样前所有测量仪器必须经计量测试所校核，所有测量要做好原始记录，并保存完整。工程完工后，随所有的竣工资料一起存档。测量放样工作由测量组完成，工程项目总工程师校对，并签证认可。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页二、管道工艺根据地质情况，结合雨污水管道的埋深，在管道开挖，挖深小于3.0米时，原则采用放坡开挖中，单侧弃土。当挖深大于3米时，采用钢板桩支撑开挖。当局部地段管道埋设离地面较浅时，可采用先对原地面清除耕植土或建筑垃圾后，用振动压路机将原地面压实，然后再进行开挖。第3页共16页第2页共16页测量放样开挖沟槽、排水基础(大片)砼平整安管立模管座砼接口、抹带砌检查井污水闭水试验回填压实路基施工测量标高拆模密实度试验编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页管道流程图沟槽开挖（1）采用挖掘机机械开挖，单侧弃土。一般开挖放坡1：1.0左第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页右，当挖深大于3.0米时，采用钢板桩支撑开挖。支撑开挖详见下图：（2）为防止超挖或扰动槽底土层，机械挖土应控制在距槽底高20CM时停止，再用人工除剩余土方至设计槽底，并边挖修坡，立即实施管基垫层。如发现超挖，必须进行处理，严禁用土回填。一般需采用塘渣回填，或加厚管基垫层。（3）做好沟槽排水工作，修整槽底时，单侧设盲沟，并设集水井排水。（4）在开槽埋管施工工程中，采用液体挖掘机拔桩机或挖掘机拔除支撑，达到随挖土、随支撑、随排管、随填土、随拔撑的开槽埋管施工要求，有利于快速、安全、文明施工。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页管道基础（1）管道基础按《宁波市排水管道通用图》进行施工。砾石垫层以及混凝土基础，视不同的管材或管径按设计图纸采用不同的厚度。（2）基础的底层土应无淤泥和碎土，如有超挖应用砾石砂或塘渣填实，不得用土回填，槽底也应无积水。基础施工前必须复核高程样板的标高，在沟槽底部每隔4.00M左右钉一只样板，并用样尺检查桩项标高，以控制挖土面、垫层面和基础面。（3）管道基础的砾石砂垫厚度为15cm，砾石垫层应按规定的沟槽宽度满堂辅设、摊平、拍实。砾石砂辅设结束后，在铺好的砾石砂垫层上浇筑砼基础，其具体尺寸、宽度均根据不同的管径，按排通图分别列出。混凝土的级配应由试验人员按设计的混凝土强度进行配合比设计。（4）砾石砂垫层上安装混凝土基础的侧向模板时，根据管道中心位置的高程样板上拉出中心线，用垂球和搭马（宽度与混凝土基础一致）控制侧向模板的位置。搭马每隔2.50m安置一个以固定模板之间的间距，搭马在浇席混凝土后方可拆除，随即清理保管。混凝土基础侧向模板应具有一定的强放刚度以便于装拆和周转使用，安装缝隙应紧密、支撑牢固。根据茂盛结构尺寸要求选用钢撑板。管道基础模板示意图：第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页1-底层模板2-钢杆3-上层模板4-立坊和支撑位置（5）施工基础的混凝土的材料、拌和、运输和浇筑等...
