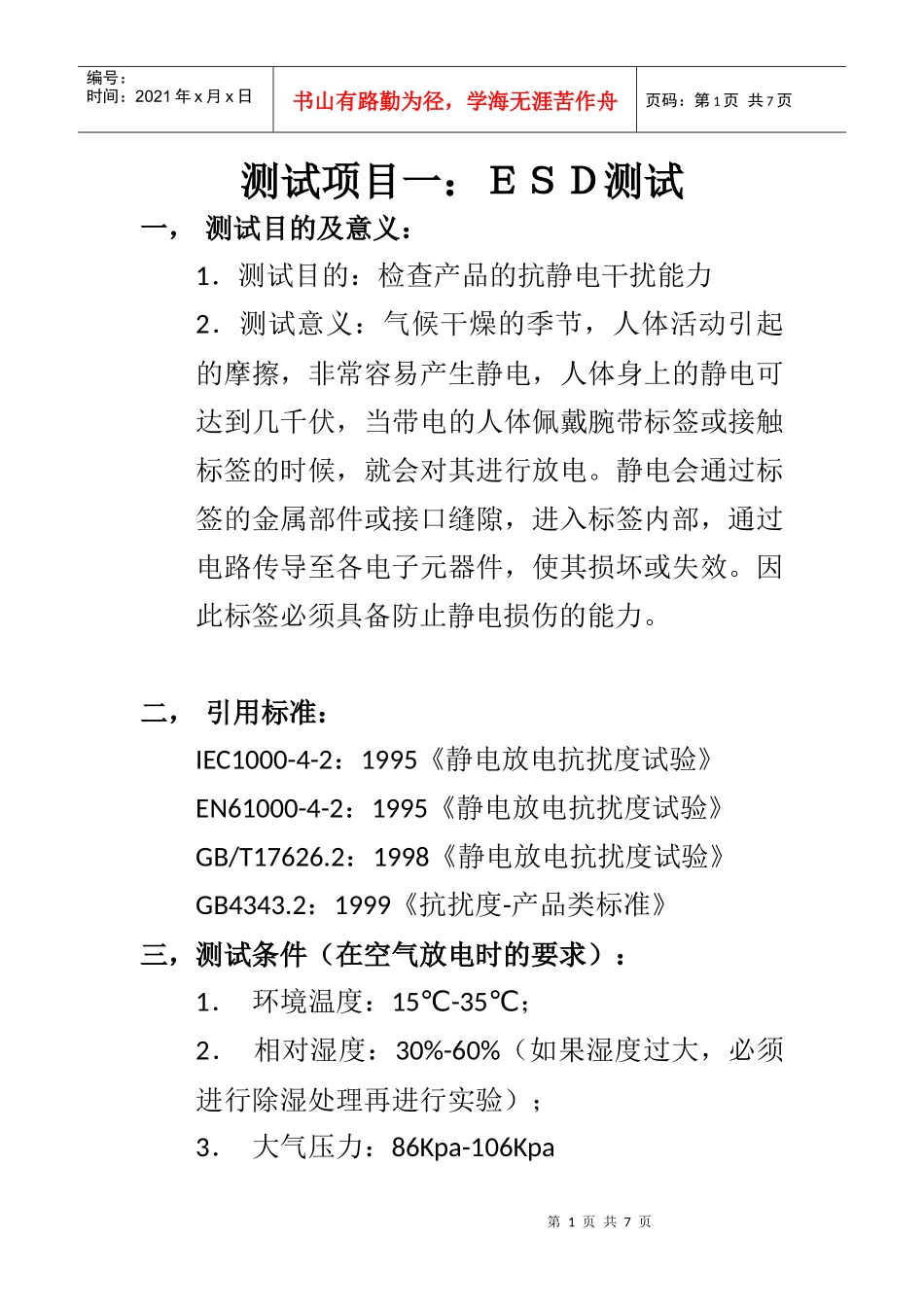

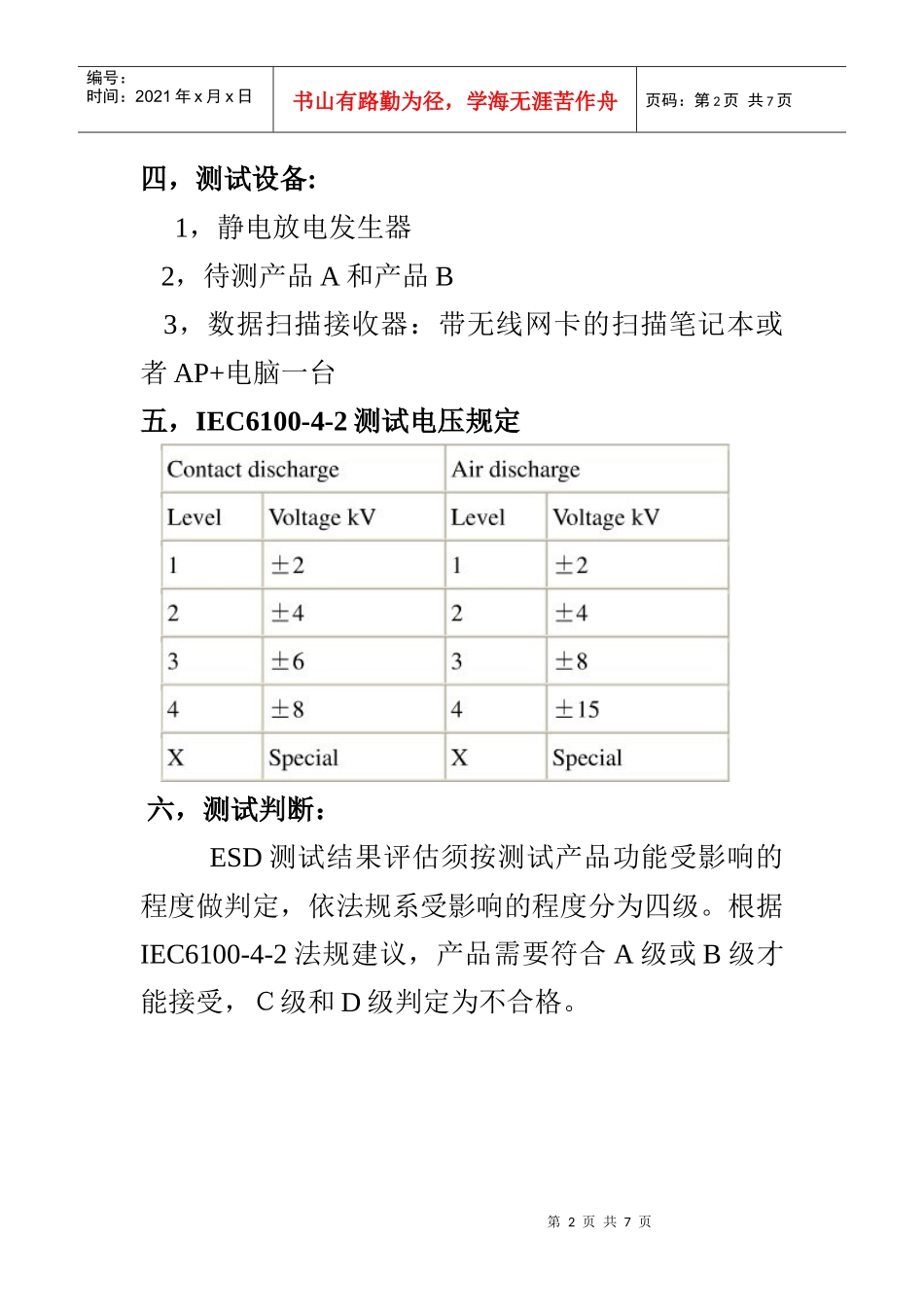

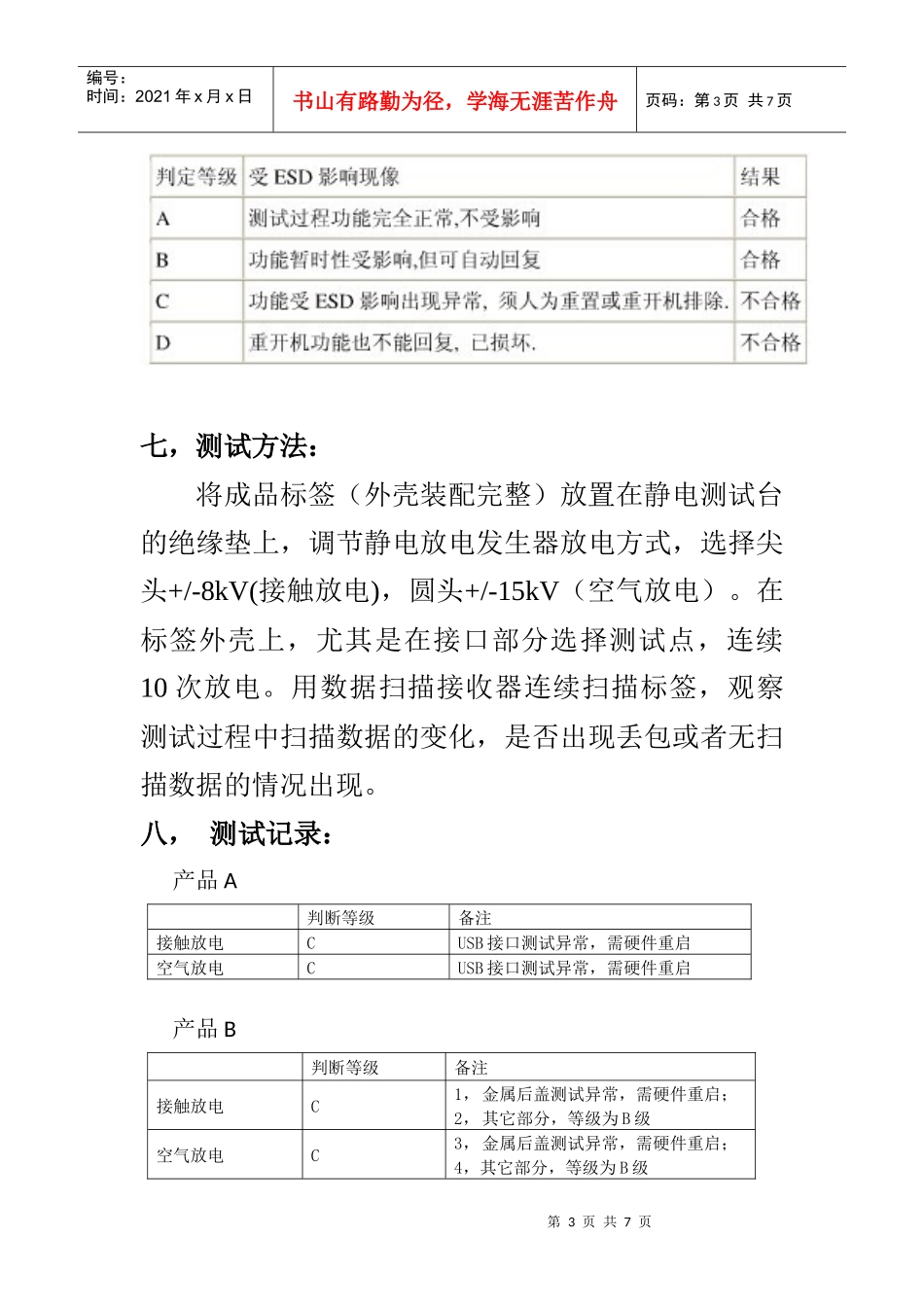

第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页测试项目一:ESD测试一,测试目的及意义:1.测试目的:检查产品的抗静电干扰能力2.测试意义:气候干燥的季节,人体活动引起的摩擦,非常容易产生静电,人体身上的静电可达到几千伏,当带电的人体佩戴腕带标签或接触标签的时候,就会对其进行放电。静电会通过标签的金属部件或接口缝隙,进入标签内部,通过电路传导至各电子元器件,使其损坏或失效。因此标签必须具备防止静电损伤的能力。二,引用标准:IEC1000-4-2:1995《静电放电抗扰度试验》EN61000-4-2:1995《静电放电抗扰度试验》GB/T17626.2:1998《静电放电抗扰度试验》GB4343.2:1999《抗扰度-产品类标准》三,测试条件(在空气放电时的要求):1.环境温度:15-35℃℃;2.相对湿度:30%-60%(如果湿度过大,必须进行除湿处理再进行实验);3.大气压力:86Kpa-106Kpa第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页四,测试设备:1,静电放电发生器2,待测产品A和产品B3,数据扫描接收器:带无线网卡的扫描笔记本或者AP+电脑一台五,IEC6100-4-2测试电压规定六,测试判断:ESD测试结果评估须按测试产品功能受影响的程度做判定,依法规系受影响的程度分为四级。根据IEC6100-4-2法规建议,产品需要符合A级或B级才能接受,C级和D级判定为不合格。第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页七,测试方法:将成品标签(外壳装配完整)放置在静电测试台的绝缘垫上,调节静电放电发生器放电方式,选择尖头+/-8kV(接触放电),圆头+/-15kV(空气放电)。在标签外壳上,尤其是在接口部分选择测试点,连续10次放电。用数据扫描接收器连续扫描标签,观察测试过程中扫描数据的变化,是否出现丢包或者无扫描数据的情况出现。八,测试记录:产品A判断等级备注接触放电CUSB接口测试异常,需硬件重启空气放电CUSB接口测试异常,需硬件重启产品B判断等级备注接触放电C1,金属后盖测试异常,需硬件重启;2,其它部分,等级为B级空气放电C3,金属后盖测试异常,需硬件重启;4,其它部分,等级为B级第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页九,整改意见:1.产品A标签装壳以后测试,接口一次电击,标签会立即停止工作,其他绝缘部分无影响。建议标签接口部分增加防静电器件。2.产品B标签腕带部分在被静电接触后标签会瞬间暂停工作,过5秒左右时间,标签继续工作;金属后盖在被放电后,标签会立即停止工作。建议金属后盖在结构做到与标签隔离绝缘。第5页共7页第4页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共7页测试项目二:高低温测试一,测试目的:检查产品能否在规定等级的温度环境中正常使用。二,温度等级:按找IC的温度等级分温度等级温度范围商业级0℃~70℃工业级-40℃~85℃军品级-55℃~125℃三,测试方法:将标签防御温度箱中,设置温度为该等级的极限温度,每5个小时高低温互换一次,持续测试24个小时,测试过程中用带网卡的笔记本扫描标签的工作情况。每五个小时记录一次。四,测试结果此次测试按商业级温度测试model_Hrev1.2.2测试时间段温度扫描记录0~5H0℃正常5H~10H70℃正常10H~15H0℃正常15H~20H70℃正常20H~24H0℃正常model_krev1.2测试时间段温度扫描记录第6页共7页第5页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共7页0~5H0℃正常5H~10H70℃正常10H~15H0℃正常15H~20H70℃正常20H~24H0℃正常外观检测:产品A外面贴膜在70度会起卷。五,结论:产品A,产品B都能通过测试,不过产品A外层贴膜需要redesign.第7页共7页第6页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共7页测试项目三:振动测试一,测试目的:测试产品是否受振动而影响工作。二,振动测试标准:IEC60068-2-6,GB2423三,震动测试方法:1,频率范围:...
