某铁路桥梁基桩工程质量检测实施制度VIP免费

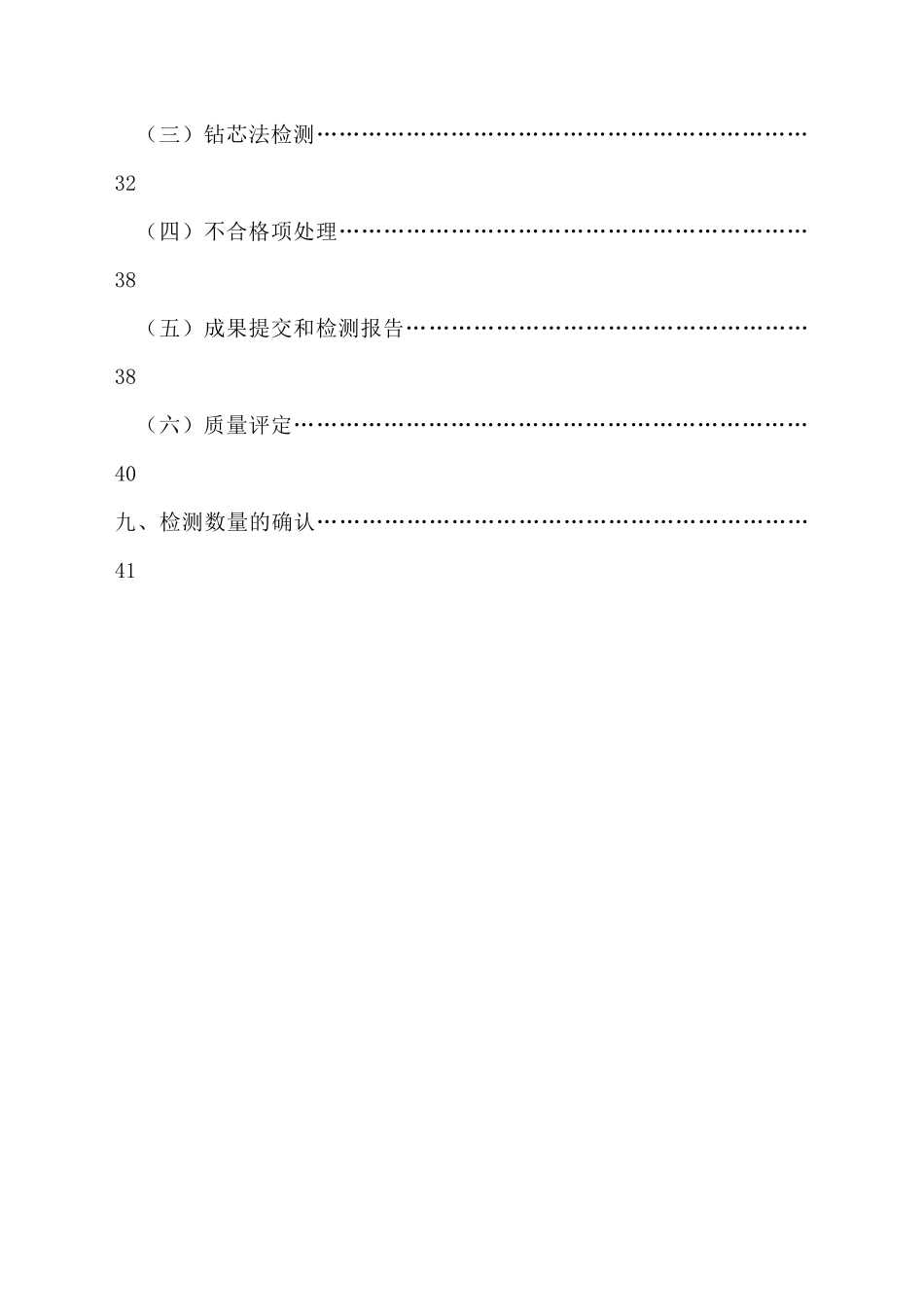

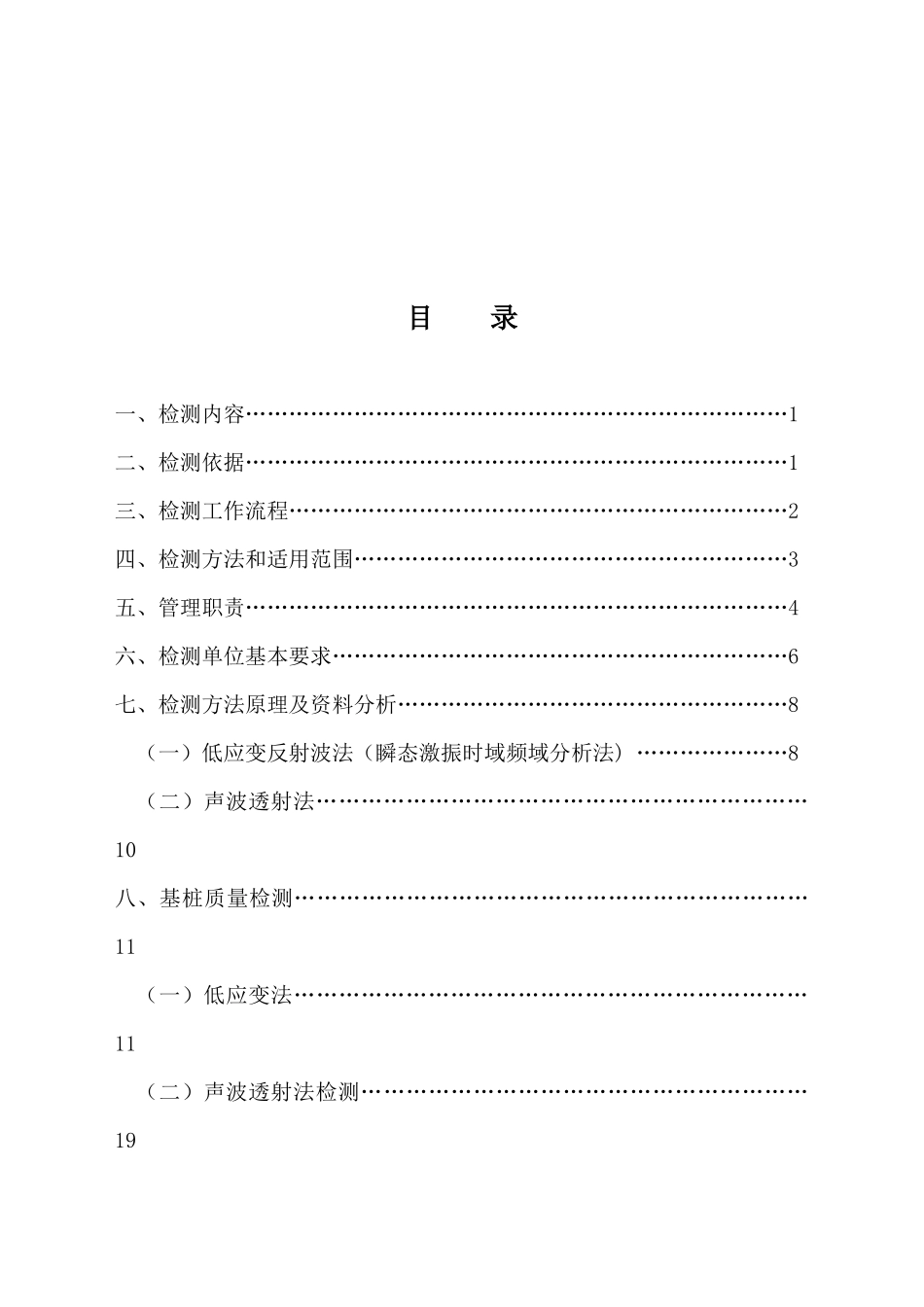

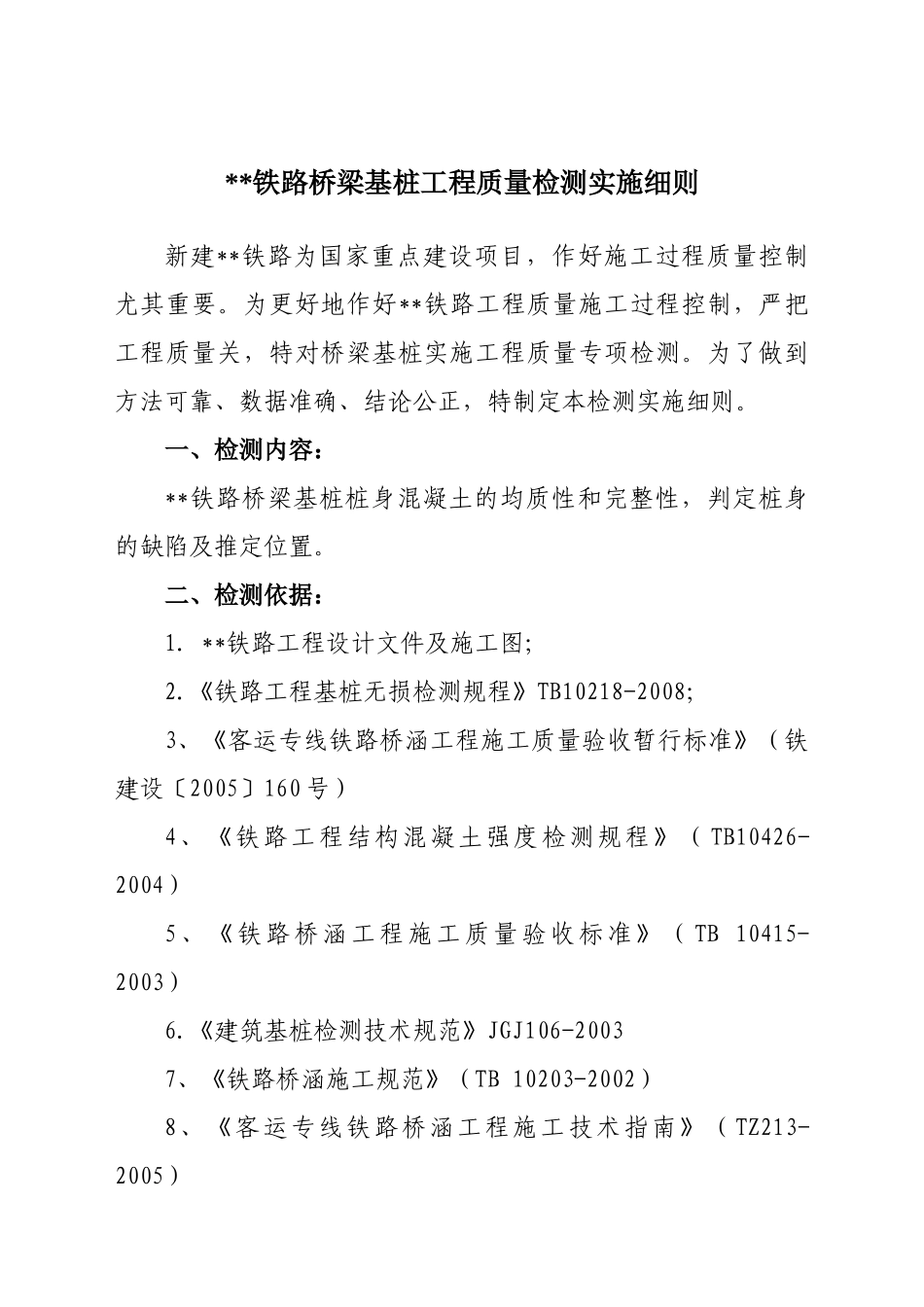

目录一、检测内容…………………………………………………………………1二、检测依据…………………………………………………………………1三、检测工作流程……………………………………………………………2四、检测方法和适用范围……………………………………………………3五、管理职责…………………………………………………………………4六、检测单位基本要求………………………………………………………6七、检测方法原理及资料分析………………………………………………8（一）低应变反射波法（瞬态激振时域频域分析法)…………………8（二）声波透射法…………………………………………………………10八、基桩质量检测……………………………………………………………11（一）低应变法……………………………………………………………11（二）声波透射法检测……………………………………………………19（三）钻芯法检测…………………………………………………………32（四）不合格项处理………………………………………………………38（五）成果提交和检测报告………………………………………………38（六）质量评定……………………………………………………………40九、检测数量的确认…………………………………………………………41**铁路桥梁基桩工程质量检测实施细则新建**铁路为国家重点建设项目，作好施工过程质量控制尤其重要。为更好地作好**铁路工程质量施工过程控制，严把工程质量关，特对桥梁基桩实施工程质量专项检测。为了做到方法可靠、数据准确、结论公正，特制定本检测实施细则。一、检测内容：**铁路桥梁基桩桩身混凝土的均质性和完整性，判定桩身的缺陷及推定位置。二、检测依据：1.**铁路工程设计文件及施工图；2.《铁路工程基桩无损检测规程》TB10218-2008；3、《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设〔2005〕160号）4、《铁路工程结构混凝土强度检测规程》（TB10426-2004）5、《铁路桥涵工程施工质量验收标准》（TB10415-2003）6.《建筑基桩检测技术规范》JGJ106-20037、《铁路桥涵施工规范》（TB10203-2002）8、《客运专线铁路桥涵工程施工技术指南》（TZ213-2005）9、《普通混凝土力学性能试验方法》（GB/T50081-2002）10.《客运专线无碴轨道铁路设计指南》铁建设〔2005〕754号；11.公司有关管理办法；在采用以上文件和标准时，务必采用有效版本。禁止采用过期或失效文件和规范三、检测工作流程检测工作流程图强度、龄期满足要求4（现场测试后24小时内）否合格？报监理确认是13接桩基施工单位检测通知后12小时内到达现场监理单位检测单位收集资料现场准备仪器设备合格现场检测（施工、监理人员在场）验证检测、分析论证计算结果分析评价中间结果报告正式检测报告下一道工序1．各施工单位，在计划基桩检测前48小时提供填写齐全的“基桩工程质量检测报检单”和“桥梁基桩参数表”。2．“基桩工程质量检测报检单”应有现场监理工程师签字确认后将电子文件发送到检测单位。3．检测单位接“基桩工程质量检测报检单”后，12小时内必须到达现场检测，签收“基桩工程质量检测报检单”原件。4．施工单位应按规定提前作好桩头处理、声测管检查灌水等工作,并在现场准备受检桥梁基桩的工程地质资料、设计图及施工信息，为检测单位及时提供资料分析和报告编写准备的基本资料。5．现场检测时，施工单位应在检测现场，监理应旁站见证检测全过程。6．现场检测完成后，应填写现场检测记录表，施工单位和监理须签字确认。7．现场检测工程师应根据测试数据分析判断检测结果，在24小时内，以中间结果报告形式告知施工单位和监理单位是否可以进行下一道工序。8．当检测发现有严重质量问题时，检测单位要将结果同时抄送公司安质部，监理单位召开专题会议，形成处理意见经监理单位同意后，上报公司核备。9．现场检测期间，应遵守国家和施工现场安全生产规定。当现场操作环境不符合仪器设备使用要求时，应采用有效的防护措施。四、检测方法和适用范围新建**铁路无损检测的方法、内容、数量和实施应严格按照设计文件、规程或合同约定的有关方法和要求执...
