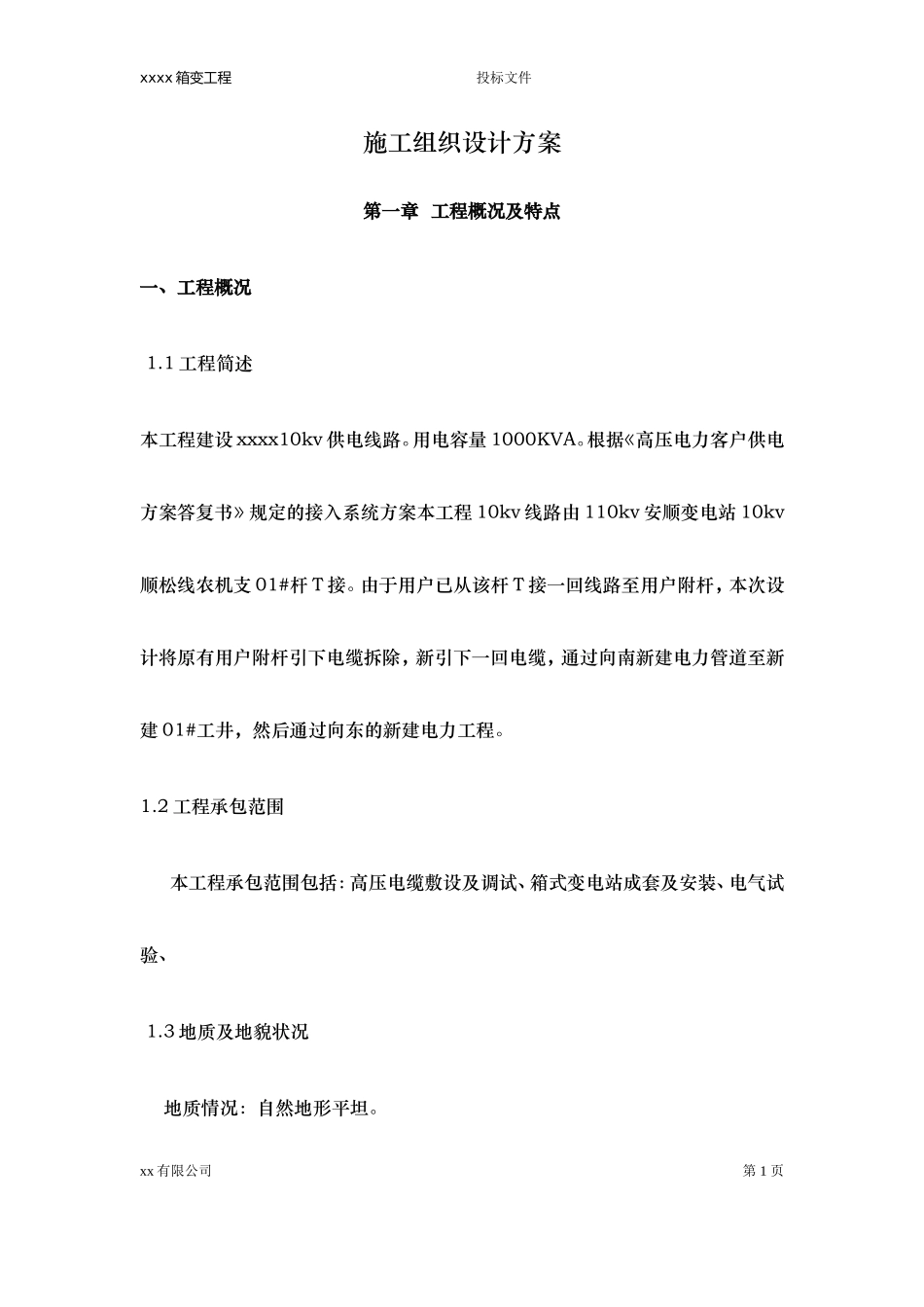

第1页xxxx箱变工程投标文件施工组织设计方案第一章工程概况及特点一、工程概况1.1工程简述本工程建设xxxx10kv供电线路。用电容量1000KVA。根据《高压电力客户供电方案答复书》规定的接入系统方案本工程10kv线路由110kv安顺变电站10kv顺松线农机支01#杆T接。由于用户已从该杆T接一回线路至用户附杆，本次设计将原有用户附杆引下电缆拆除，新引下一回电缆，通过向南新建电力管道至新建01#工井，然后通过向东的新建电力工程。1.2工程承包范围本工程承包范围包括：高压电缆敷设及调试、箱式变电站成套及安装、电气试验、1.3地质及地貌状况地质情况：自然地形平坦。xx有限公司第2页xxxx箱变工程投标文件1.4交通情况本工程主要位于市区道路，地貌以平地为主，地形起伏变化一般。交通状况相对理想，交通运输难度一般。二、工程特点1.本工程具有工配电系统接线方式简单，电缆走向路径简单，因此要求施工现场人员组织和施工进度安排合理化，责任化，落实施工的各个环节；各职能部门、施工班组各负其责。2.本工程设计10KV高压系统。所以，到时需按规定，做好各种试验，认真及时的协调办好工作票。3.做好与业主及供电方的协调沟通，解决工程实施中出现的问题，确保工程按合同内容顺利完工。4.自然环境本项目处于北温带季风区，背陆面海，气候属暖温带季风型半湿润大陆型气候。冬冷夏热，四季分明。春季风多雨少；夏季炎热多雨，温高湿大；秋季天高气爽xx有限公司第3页xxxx箱变工程投标文件晚秋多干旱；冬季干冷，寒风频吹。第二章施工方案一、编制依据《建筑工程施工验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2003《电气装置安装工程低压电器施工及验收规范》GB50254-2014《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程盘柜及二次回路接线施工及验收规范》GB50171-2012《接地装置施工及验收规范》GB50169-2006《电气设备交接试验标准》GB50150-2006《建筑电气通用图集》09BD6《建设工程施工现场供用电安全规范》GB50194-1993《建设工程文件归档整理规范》GB/T50328-2001《配电线路带电作业技术导则》GB/T18857-2002xx有限公司第4页xxxx箱变工程投标文件《电力金具通用技术条件》GB/T2314-2008《建筑施工高处作业安全技术规范》JGJ80-1991《建筑工程冬期施工规程》JGJ104-1997《城市电力电缆线路设计技术规定》DL/T5221-2005《电力建设安全工作规程第2部分：架空电力线路部分》DL5009.2-2004《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-2002《架空绝缘线路施工及验收规程》DL/T602—1996《架空配电线路带电安装及作业工具设备》DL/T877-2004《电气装置安装工程高压电气施工及验收规范》GBJ147-90《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173-92《电气装置安装工程蓄电池施工及验收规范》GB50172—92《电气装置安装工程电力变流设备施工及验收规范》GB50255—96xx有限公司第5页xxxx箱变工程投标文件《输变电工程安全文明施工标准》Q/GDW250—2009二、施工现场组织机构组建以项目经理为核心的现场施工项目经理部，经理部的组成本着专业配置，精干高效的原则进行，按照企业项目管理模式建立项目组织机构，形成以全面质量、安全、成本管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制，高效地组装和优化企业及社会生产要素，出色地实现我企业的质量方针、质量目标以及对业主的承诺。1、项目经理xx项目部，组建于2013年，项目部有预算员、材料员、资料员、财务人员、专职安全管理人员等各类管理人员10余名，各工种施工人员10余名，施工区域主要为xx市区。项目部主要承担公司电气安装及土建等项目的施工。经过一年多的发展，该项目部具备了丰富的施工经验，能承担各类电气安装及土建施工项目，因业绩突出，多次获得公司嘉奖。2、技术负责人xx有限公司第6页xxxx箱变工程投标文件xx已担任技术负责人5年，工作经验丰富，xxxxxxxxxxxxxxxxx供电设施施工等工程。施工期间管理良好，各个技术环节、施工要点处理得当，符合技术规范要求。在...
