落料冲孔复合模设计实例[1]VIP免费

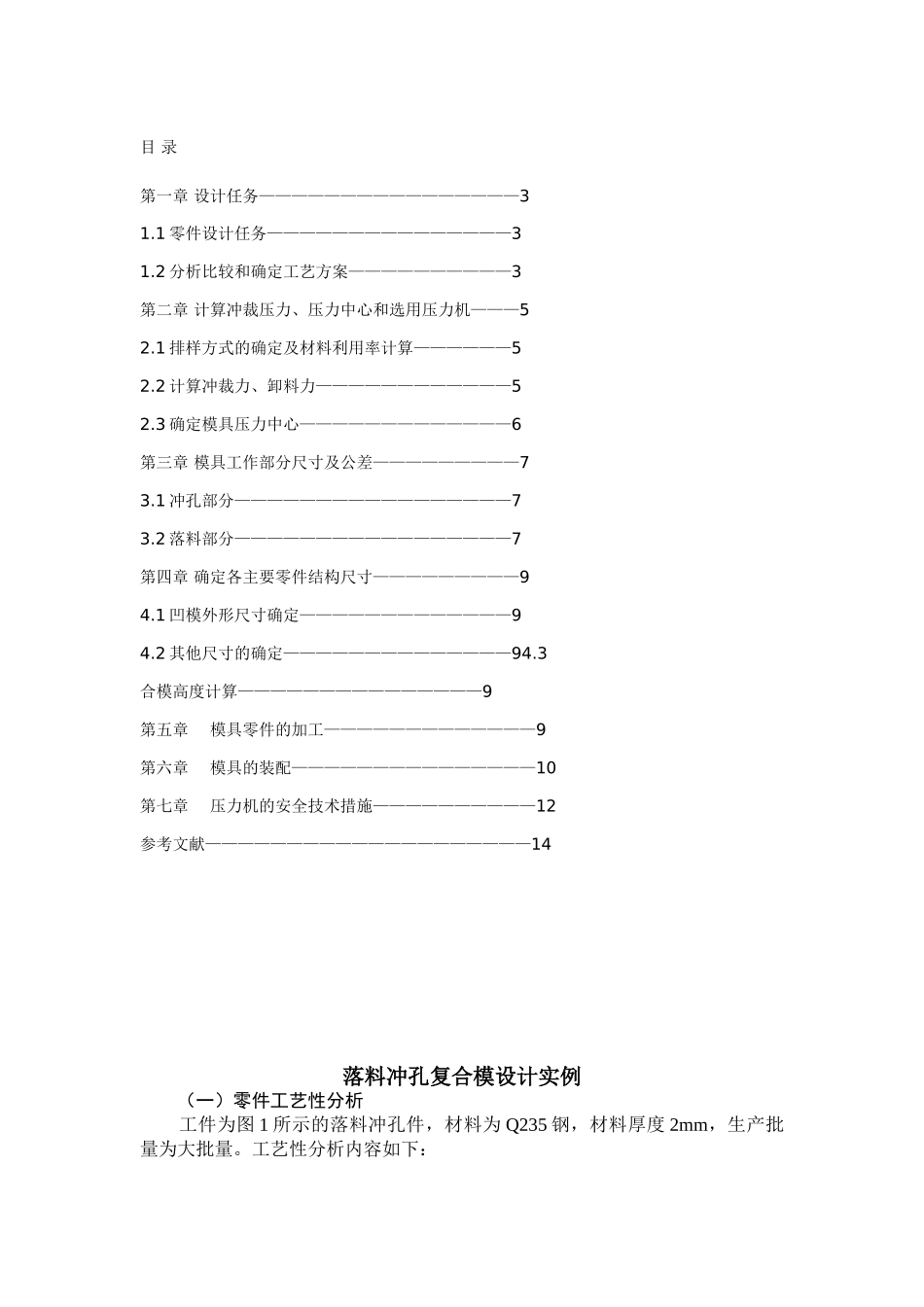

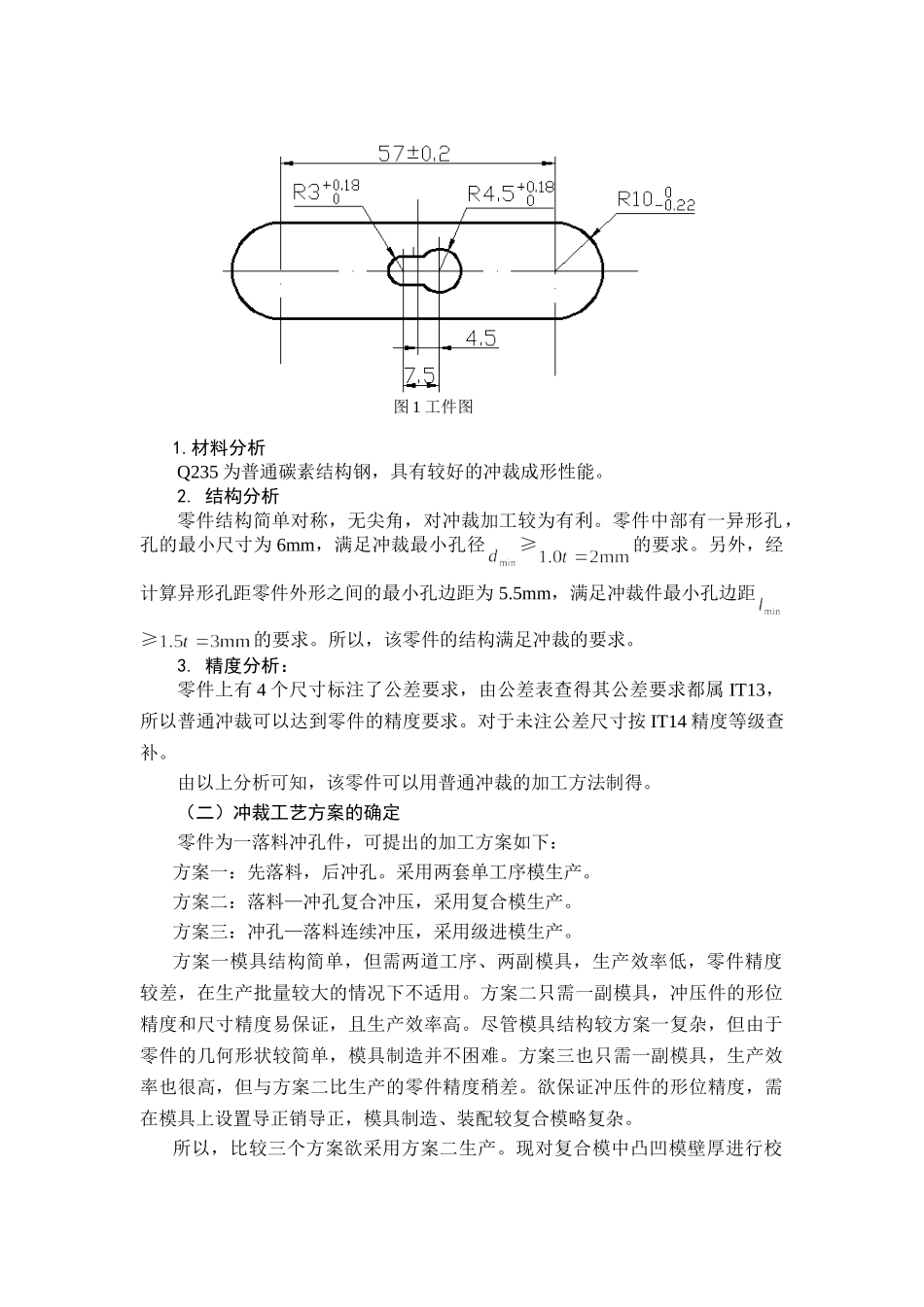

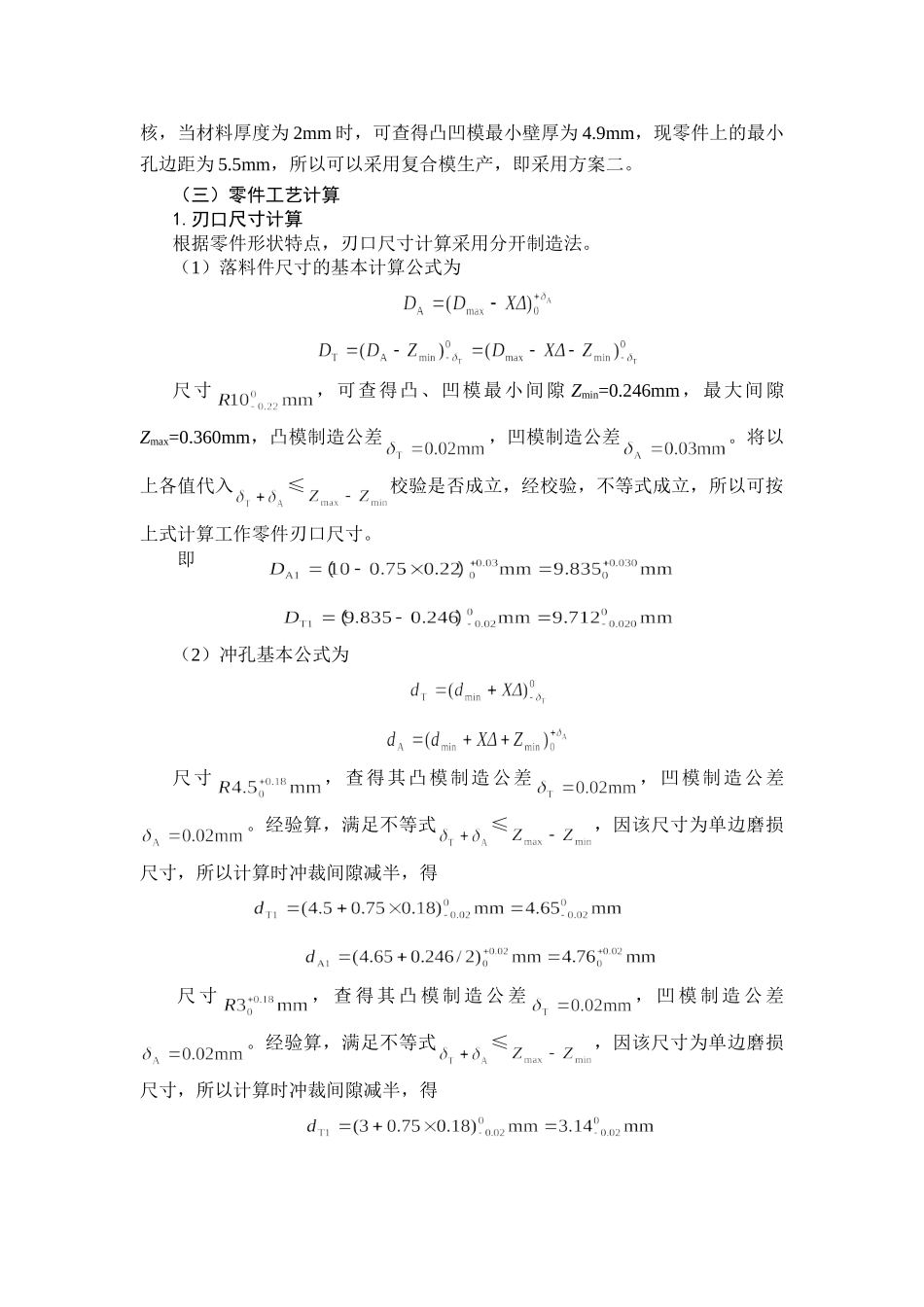

目录第一章设计任务————————————————31.1零件设计任务———————————————31.2分析比较和确定工艺方案——————————3第二章计算冲裁压力、压力中心和选用压力机———52.1排样方式的确定及材料利用率计算——————52.2计算冲裁力、卸料力————————————52.3确定模具压力中心—————————————6第三章模具工作部分尺寸及公差—————————73.1冲孔部分—————————————————73.2落料部分—————————————————7第四章确定各主要零件结构尺寸—————————94.1凹模外形尺寸确定—————————————94.2其他尺寸的确定——————————————94.3合模高度计算———————————————9第五章模具零件的加工—————————————9第六章模具的装配———————————————10第七章压力机的安全技术措施——————————12参考文献————————————————————14落料冲孔复合模设计实例（一）零件工艺性分析工件为图1所示的落料冲孔件，材料为Q235钢，材料厚度2mm，生产批量为大批量。工艺性分析内容如下：1.材料分析Q235为普通碳素结构钢，具有较好的冲裁成形性能。2.结构分析零件结构简单对称，无尖角，对冲裁加工较为有利。零件中部有一异形孔，孔的最小尺寸为6mm，满足冲裁最小孔径≥的要求。另外，经计算异形孔距零件外形之间的最小孔边距为5.5mm，满足冲裁件最小孔边距≥的要求。所以，该零件的结构满足冲裁的要求。3.精度分析：零件上有4个尺寸标注了公差要求，由公差表查得其公差要求都属IT13，所以普通冲裁可以达到零件的精度要求。对于未注公差尺寸按IT14精度等级查补。由以上分析可知，该零件可以用普通冲裁的加工方法制得。（二）冲裁工艺方案的确定零件为一落料冲孔件，可提出的加工方案如下：方案一：先落料，后冲孔。采用两套单工序模生产。方案二：落料—冲孔复合冲压，采用复合模生产。方案三：冲孔—落料连续冲压，采用级进模生产。方案一模具结构简单，但需两道工序、两副模具，生产效率低，零件精度较差，在生产批量较大的情况下不适用。方案二只需一副模具，冲压件的形位精度和尺寸精度易保证，且生产效率高。尽管模具结构较方案一复杂，但由于零件的几何形状较简单，模具制造并不困难。方案三也只需一副模具，生产效率也很高，但与方案二比生产的零件精度稍差。欲保证冲压件的形位精度，需在模具上设置导正销导正，模具制造、装配较复合模略复杂。所以，比较三个方案欲采用方案二生产。现对复合模中凸凹模壁厚进行校图1工件图核，当材料厚度为2mm时，可查得凸凹模最小壁厚为4.9mm，现零件上的最小孔边距为5.5mm，所以可以采用复合模生产，即采用方案二。（三）零件工艺计算1.刃口尺寸计算根据零件形状特点，刃口尺寸计算采用分开制造法。（1）落料件尺寸的基本计算公式为尺寸，可查得凸、凹模最小间隙Zmin=0.246mm，最大间隙Zmax=0.360mm，凸模制造公差，凹模制造公差。将以上各值代入≤校验是否成立，经校验，不等式成立，所以可按上式计算工作零件刃口尺寸。即（2）冲孔基本公式为尺寸，查得其凸模制造公差，凹模制造公差。经验算，满足不等式≤，因该尺寸为单边磨损尺寸，所以计算时冲裁间隙减半，得尺寸，查得其凸模制造公差，凹模制造公差。经验算，满足不等式≤，因该尺寸为单边磨损尺寸，所以计算时冲裁间隙减半，得（3）中心距：尺寸尺寸尺寸2.排样计算分析零件形状，应采用单直排的排样方式，零件可能的排样方式有图2所示两种。比较方案a和方案b，方案b所裁条料宽度过窄，剪板时容易造成条料的变形和卷曲，所以应采用方案a。现选用4000mm×1000mm的钢板，则需计算采用不同的裁剪方式时，每张板料能出的零件总个数。（1）裁成宽81.4mm、长1000mm的条料，则一张板材能出的零件总个数为（2）裁成宽81.4mm、长4000mm的条料，则一张板材能出的零件总个数为比较以上两种裁剪方法，应采用第1种裁剪方式，即裁为宽81.4mm、长1000mm的条料。其具体排样图如图3所示。3.冲压力计算可知冲裁力基本计算公式为此例中...
