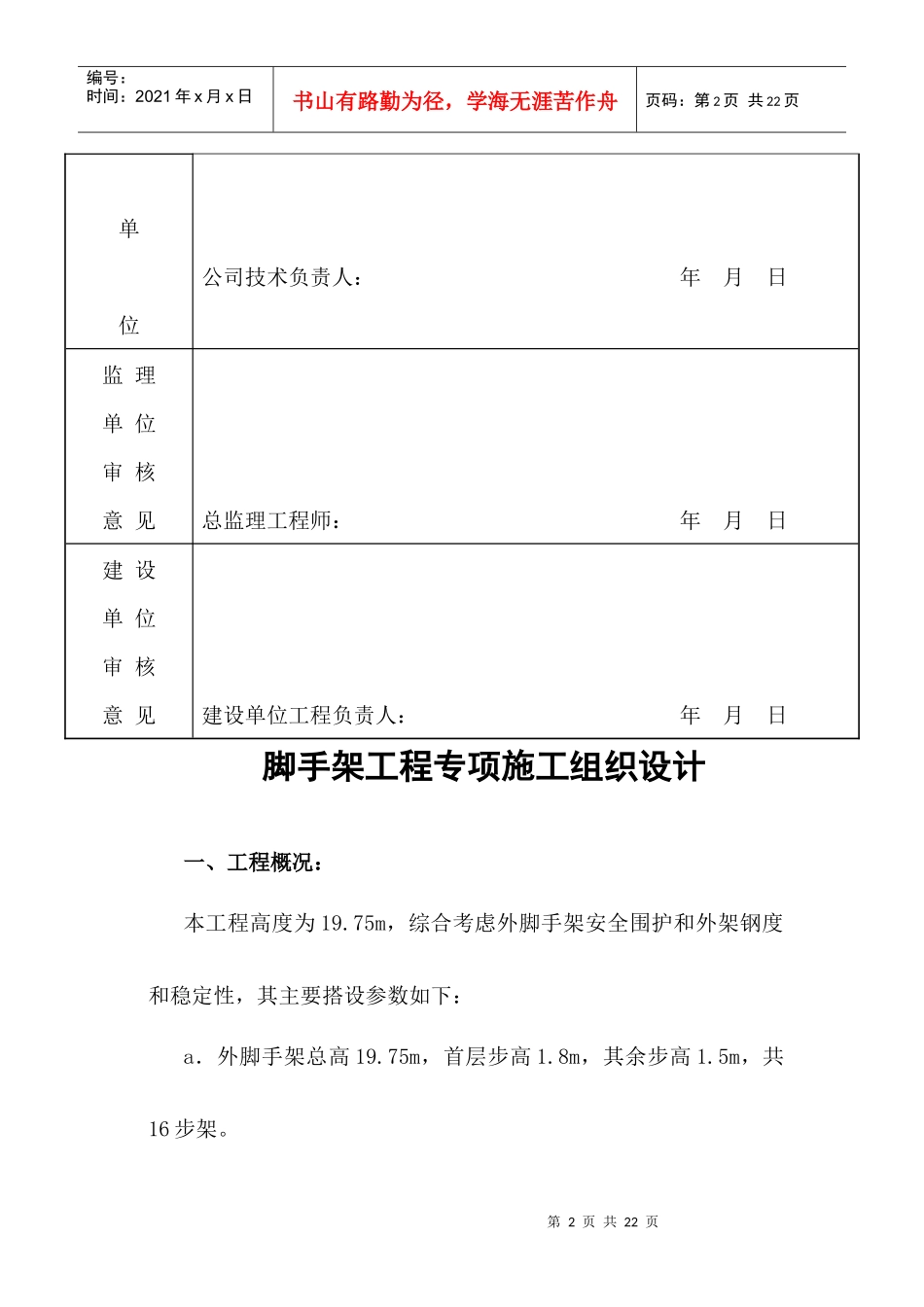

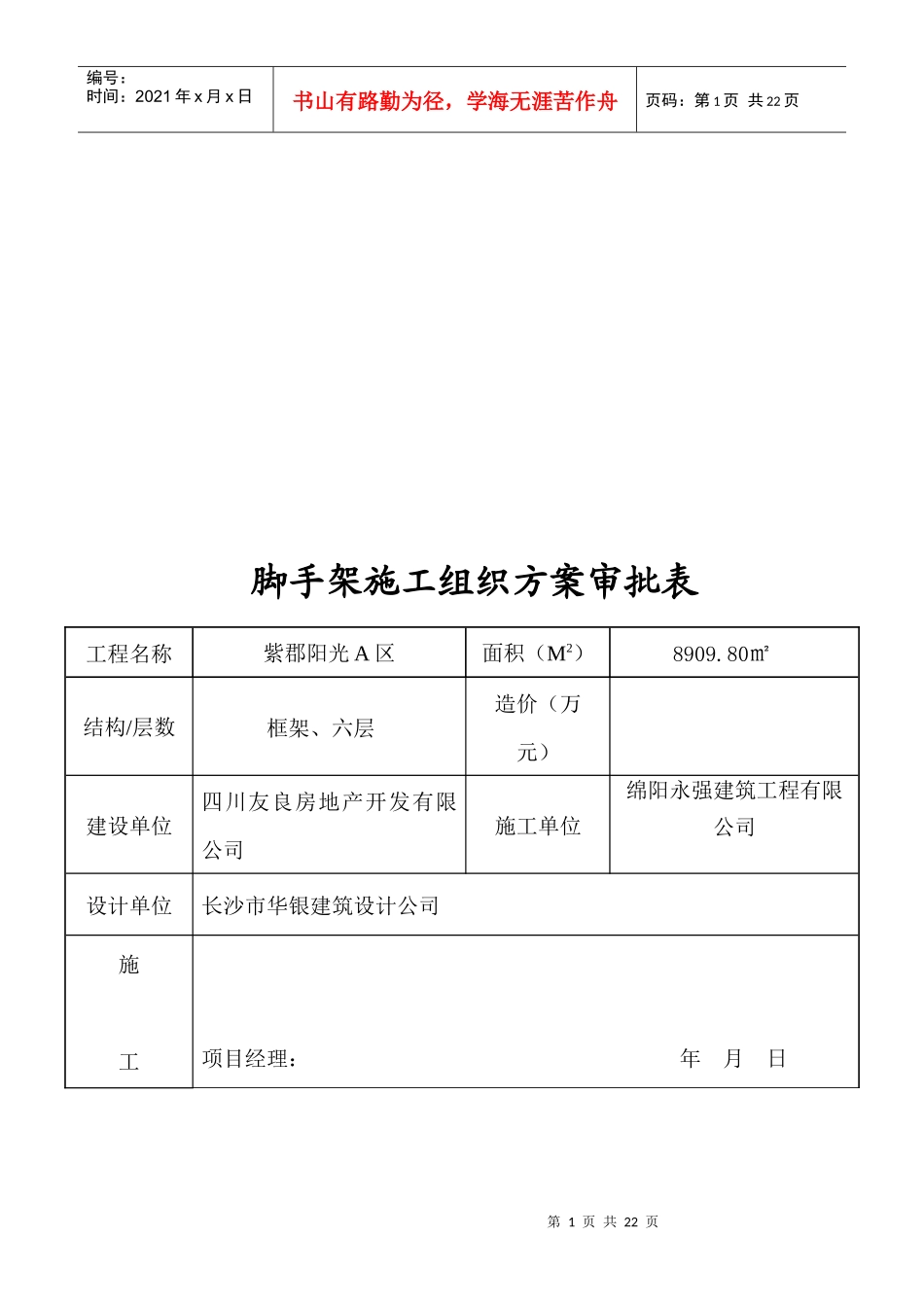

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页脚手架施工组织方案审批表工程名称紫郡阳光A区面积（M2）8909.80㎡结构/层数框架、六层造价（万元）建设单位四川友良房地产开发有限公司施工单位绵阳永强建筑工程有限公司设计单位长沙市华银建筑设计公司施工项目经理：年月日第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页单位公司技术负责人：年月日监理单位审核意见总监理工程师：年月日建设单位审核意见建设单位工程负责人：年月日脚手架工程专项施工组织设计一、工程概况：本工程高度为19.75m，综合考虑外脚手架安全围护和外架钢度和稳定性，其主要搭设参数如下：a．外脚手架总高19.75m，首层步高1.8m，其余步高1.5m，共16步架。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页b.立杆横距1.2m，纵距1.5m，大横杆步距1.5m，小横杆伸出大横杆大于0.15m，内立杆距墙0.45m，小横杆距墙0.2m。c.按外架搭设要求在建筑物转角处及纵向方向上每隔15m，沿架体竖直方向上连续设置一道剪刀撑。e.高压电线一方设置隔离网架。二、架体主材及配件根据绵阳地区现有的架料情况，本工程选用Φ40×3.0mm钢管作为脚手架架管，使用前对所有钢管进行检查，钢管表面应清洁，光滑，不应有裂缝、分层、错位、硬刺、压痕和深的划痕。钢管外径、壁厚、端面等的偏差必须符合有关规定。旧钢管的使用应首先进行抽样检验：在锈蚀最严重的钢管中抽出三根，在每根的锈蚀最严重的部位横向截断取样检查，当锈蚀深度超过规定值时不予使用。所有钢管均应刷上同一颜色的防锈漆。脚手架的连接件扣件采用公司现有的锻铸铁扣件，在使用前派专人进行清理检查对裂缝、伤缺的不予使用。脚手板采用杉木制做，50mm厚，每块质量不大于30kg的木脚手板，脚手板上不得有虫眼、木结或其它质量缺陷的，两端各设直径为4mm的镀锌铁丝两道。连墙杆也采用Φ40×3.0钢管搭设。三、脚手架的搭设第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页（1）、施工准备在脚手架搭设施工前由工程技术、安全负责人按施工组织设计有关脚手架的要求进行检查验收，不合格的产品不得使用。经验收合格的构配件应按品种、规格堆入整齐，场地内不得有积水。清除搭设场地的杂物，平整搭设场地，使排水通畅，为脚手架搭设提供条件。（2）、地基基础现场地基基础持力层为松散卵石层，符合现行国家标准《地基与基础工程施工及验收规范》的要求，地基承载力达到要求。（3）、施工顺序外墙脚手架实际搭设从拟建建筑物的一角向两边搭设，每层的搭设高度不超过两个步距，每搭设一步脚手架后应按照JGJ130－2001的有关规定校正步距、纵距、横距及立杆的垂直度，底座垫板均应准确地放在定位线上，垫板采用不少于两跨，厚度不小于50mm的木垫板。搭设时严禁将Φ40与Φ50的钢管混合使用。（4）、立杆的搭设外墙脚手架为敞开式双排脚手架，根据JGJ130－2001的有关规定选择外立杆与内立杆间的横距为1.20米，立杆纵距选1.5米，内立杆距建筑物外边0.45m，每根立杆应设置底座或垫板。在底座上表250mm处用直角扣件设置一横向扫地杆和纵向扫地杆，横向扫地杆固定在紧靠纵向扫地杆下方的立杆上，当立杆基础不在同一高度第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页时，必须将高处的纵向扫地杆向外延长两跨至立杆固定，长度不小于2米。立杆用对接扣件连接对接扣件应交错布置，两根相邻立杆的接头不应设置在同一步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离小于步距的1／3。（5）、水平杆的搭设该工程的外脚手架为装饰、围护用外脚手架，根据规范要求水平杆间距首层步距采用1.80米，其它层步距1.50米。纵向水平杆设置在立杆的内侧，其长度不小于3跨，纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同一步或同一跨内，不同步或不同跨两个相邻接头在水平方向...
