露天矿山开采设计(DOC34页)VIP免费

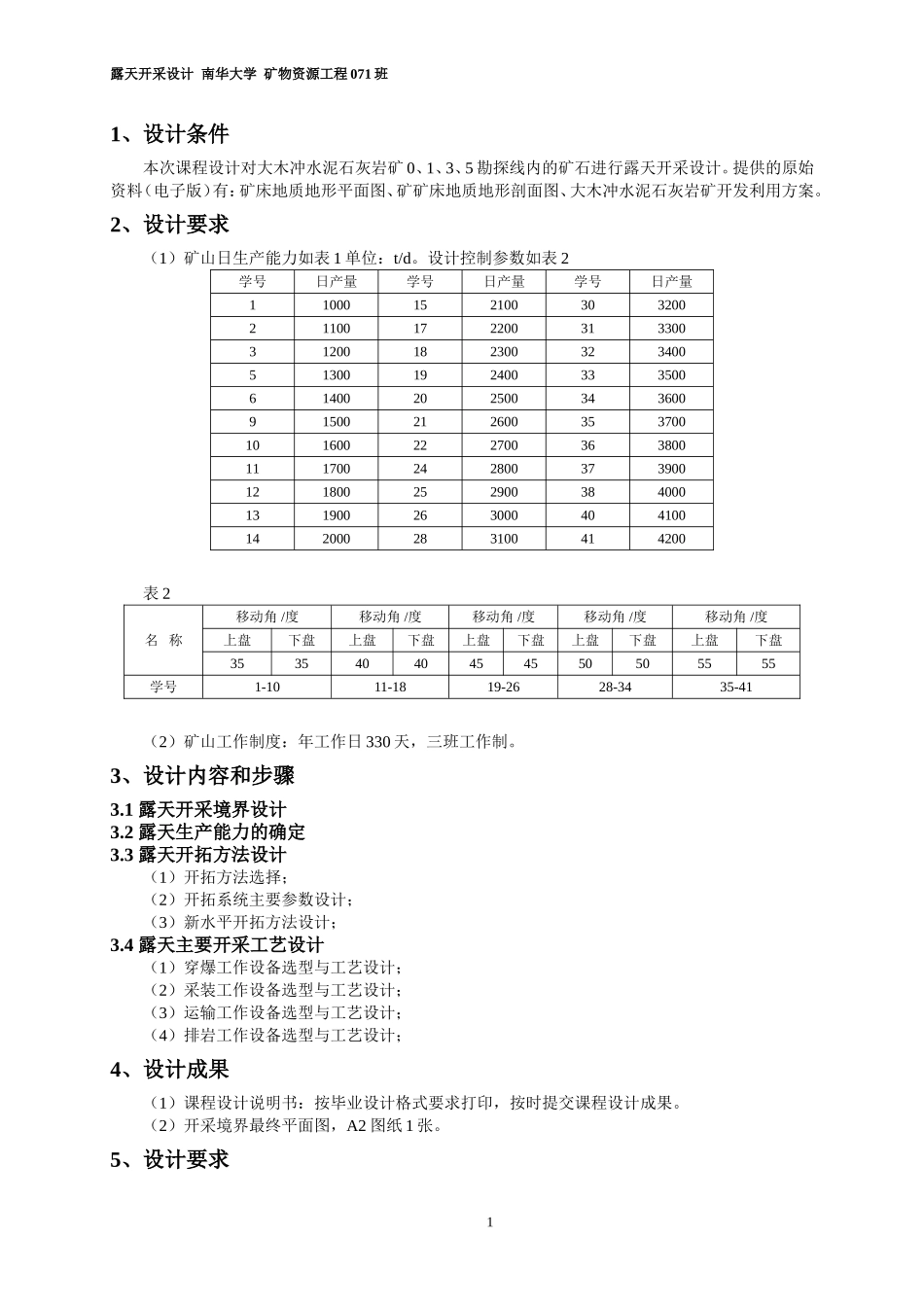

露天开采设计南华大学矿物资源工程071班《金属矿床露天开采课程设计》课程设计题目大木冲水泥石灰岩矿露天开采设计学院名称核资源与核燃料工程学院指导教师杨仕教曾晟班级矿物资源工程071班学号20074520121学生姓名李昌武南华大学矿物资源工程系露天开采设计南华大学矿物资源工程071班2010年10月露天开采设计南华大学矿物资源工程071班1、设计条件本次课程设计对大木冲水泥石灰岩矿0、1、3、5勘探线内的矿石进行露天开采设计。提供的原始资料（电子版）有：矿床地质地形平面图、矿矿床地质地形剖面图、大木冲水泥石灰岩矿开发利用方案。2、设计要求（1）矿山日生产能力如表1单位：t/d。设计控制参数如表2学号日产量学号日产量学号日产量110001521003032002110017220031330031200182300323400513001924003335006140020250034360091500212600353700101600222700363800111700242800373900121800252900384000131900263000404100142000283100414200表2名称移动角/度移动角/度移动角/度移动角/度移动角/度上盘下盘上盘下盘上盘下盘上盘下盘上盘下盘35354040454550505555学号1-1011-1819-2628-3435-41（2）矿山工作制度：年工作日330天，三班工作制。3、设计内容和步骤3.1露天开采境界设计3.2露天生产能力的确定3.3露天开拓方法设计（1）开拓方法选择；（2）开拓系统主要参数设计；（3）新水平开拓方法设计；3.4露天主要开采工艺设计（1）穿爆工作设备选型与工艺设计；（2）采装工作设备选型与工艺设计；（3）运输工作设备选型与工艺设计；（4）排岩工作设备选型与工艺设计；4、设计成果（1）课程设计说明书：按毕业设计格式要求打印，按时提交课程设计成果。（2）开采境界最终平面图，A2图纸1张。5、设计要求1露天开采设计南华大学矿物资源工程071班①严格按科研论文的排版格式；②页面设置：页边距：上2厘米，下2厘米，左2.5厘米，右2厘米，页眉1.5厘米，页脚1.75厘米间距：段前0行，段后0行行距：固定值，15.6磅（题目行、公式行采用单倍行距）；③字体和字号一级标题：四号，宋体和TimesNewRoman字体，加粗，靠左顶格；二级或三级标题：小四号，宋体和TimesNewRoman字体，加粗，靠左顶格；正文部分：五号，宋体和TimesNewRoman字体；希腊字母用Symbol字体；图题、表题：小五号，加粗，宋体和TimesNewRoman字体；图、表中文字用小；五号TimesNewRoman字体，量与单位之间用“/”间隔；图注与说明、表注与说明：小五号TimesNewRoman字体。④图用CAD出图，所有的图纸都要图签，图签格式统一。2露天开采设计南华大学矿物资源工程071班1工程概况........................................................-1-1.1矿产资源......................................................................................................................................-1-1.2矿区交通、自然地理和区域经济概况.......................................................................................-1-1.2.1矿区位置与交通................................................................................................................-1-1.2.2自然地理与经济状况........................................................................................................-2-1.2.3矿山规模及矿区范围........................................................................................................-3-1.3矿山现状、特点及存在的主要问题...........................................................................................-4-1.4主要编制依据..............................................................................................................................-4-2.该设计工程的资源概况.........................................................................................................................-4-2.1矿床地质及构造特征...........................................................................................
