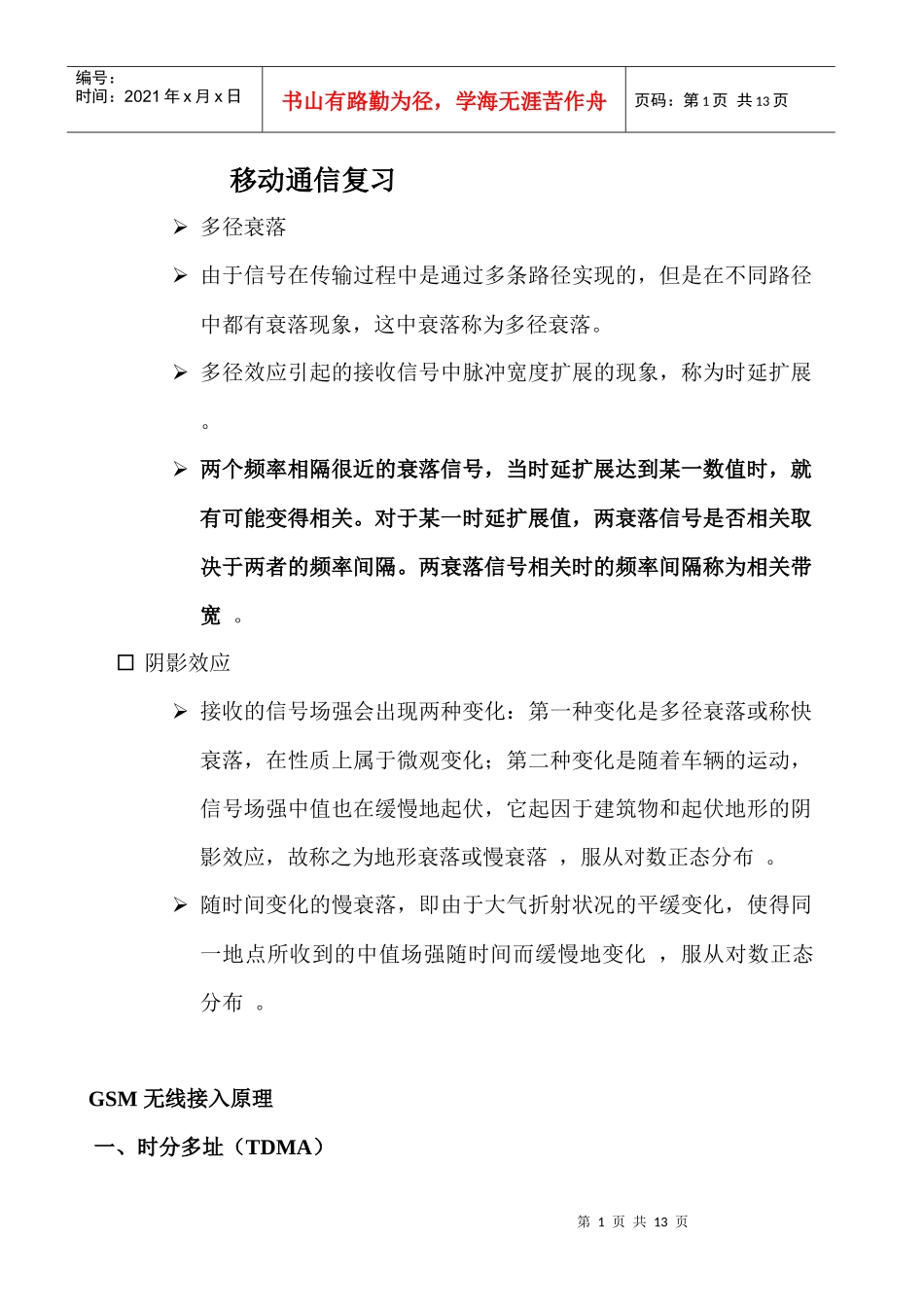

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页移动通信复习多径衰落由于信号在传输过程中是通过多条路径实现的，但是在不同路径中都有衰落现象，这中衰落称为多径衰落。多径效应引起的接收信号中脉冲宽度扩展的现象，称为时延扩展。两个频率相隔很近的衰落信号，当时延扩展达到某一数值时，就有可能变得相关。对于某一时延扩展值，两衰落信号是否相关取决于两者的频率间隔。两衰落信号相关时的频率间隔称为相关带宽。阴影效应接收的信号场强会出现两种变化：第一种变化是多径衰落或称快衰落，在性质上属于微观变化；第二种变化是随着车辆的运动，信号场强中值也在缓慢地起伏，它起因于建筑物和起伏地形的阴影效应，故称之为地形衰落或慢衰落，服从对数正态分布。随时间变化的慢衰落，即由于大气折射状况的平缓变化，使得同一地点所收到的中值场强随时间而缓慢地变化，服从对数正态分布。GSM无线接入原理一、时分多址（TDMA）第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页GSM中：上行频率：890－－915MHZ下行频率：935－－960MHZ共分为124对双工载频，载频间隔为200KHZ。每载频共分8个时隙，即为8个信道。总信道数为124×8＝992个信道。124个频点中包含了联通，邮电GSM和TACS。互调干扰的基本概念及分类互调干扰：当两个或多个不同频率的信号同时输入到非线性电路时，由于非线性器件的作用，会产生许多谐波和组合频率分量，其中与所需信号频率ω0相接近的组合频率分量会顺利地通过接收机而形成干扰。组网大区制的优点是组网简单、投资少、见效快，主要应用于专网或用户相对较少的地域，如在农村或城镇，为了节约初期工程投资，可按大区制设计考虑。从长远规划来看，为了满足用户数量及业务日益增长的需要，提高频率的利用率，采用小区制的办法是有必要的。移动台的国际身份号码ISDN（MSISDN）是在公用交换电话网编号计划中唯一地识别移动电话的鉴约号码。CCITT建议结构为：MSISDN＝CC＋NDC＋SNCC＝国家码即在国际长途电话通信网中的号码（如中国为86）第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页NDC＝国内移动网络接入号码SN＝用户号码如13981080001－139便是NDC，前三位用于识别网号，目前开通的移动135--139实际上是同一个网。联通为130--133SN＝用户号码：其中81080001是用户码SN，8108用于识别归属区。108是HLR标识码，表明用户所属的HLR。861398108就是用户所属HLR的GT（全球通信）地址，这样在入口移动交换中心（GMSC）查询时可直接利用MSISDN进行信令连接与控制部分（SCCP）的寻址。交织分为两次，第一次交织为内部交织；第二次交织为块间交织。一次交织在20MS话音内进行。二次交织在相邻的两个20MS话音间进行GSM使用的调制是BT＝0.3的GMSK，其调制速率为270.833kbit/s，使用Viterbi算法进行解调。由GSM规范，每个载频的带宽是200kHz，在每个载频上采用TDMA方式，又分8个时隙。在GSM系统中，每帧包含8个时隙，时隙的宽度为0.577ms，其中包含156.25bit。GSM信道上一个时隙的信息格式第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页称为突发脉冲序列。GSM空中接口中共有5种不同的突发脉冲：常规突发脉冲、频率纠正突发脉冲、同步突发脉冲、接入突发脉冲和伪突发脉冲。在呼叫期间，载波频率在几个频率上变化，以克服瑞利衰落。因瑞利衰落谷点只是对某一个频点有效，对另一个频点无效。在上、下行两个方向上，突发序列号在時间上相差3bit，跳频序列频率上相差45MHzGSM中采用基带跳频，原理是在帧单元和载频单元之间加入了一个以時隙为基础的交换单元，通过把某个時隙的信号切换到相应的无线频率上来实现。CDMA系统中使用了两种不同码序列：伪随机序列和Walsh码序列。伪随机序列分长码（longPNcode）和短码（shortPNcode），长码—用以区分移动台（即手机号码）短码—用以区分基站Walsh函数则用来区分前向业务...
