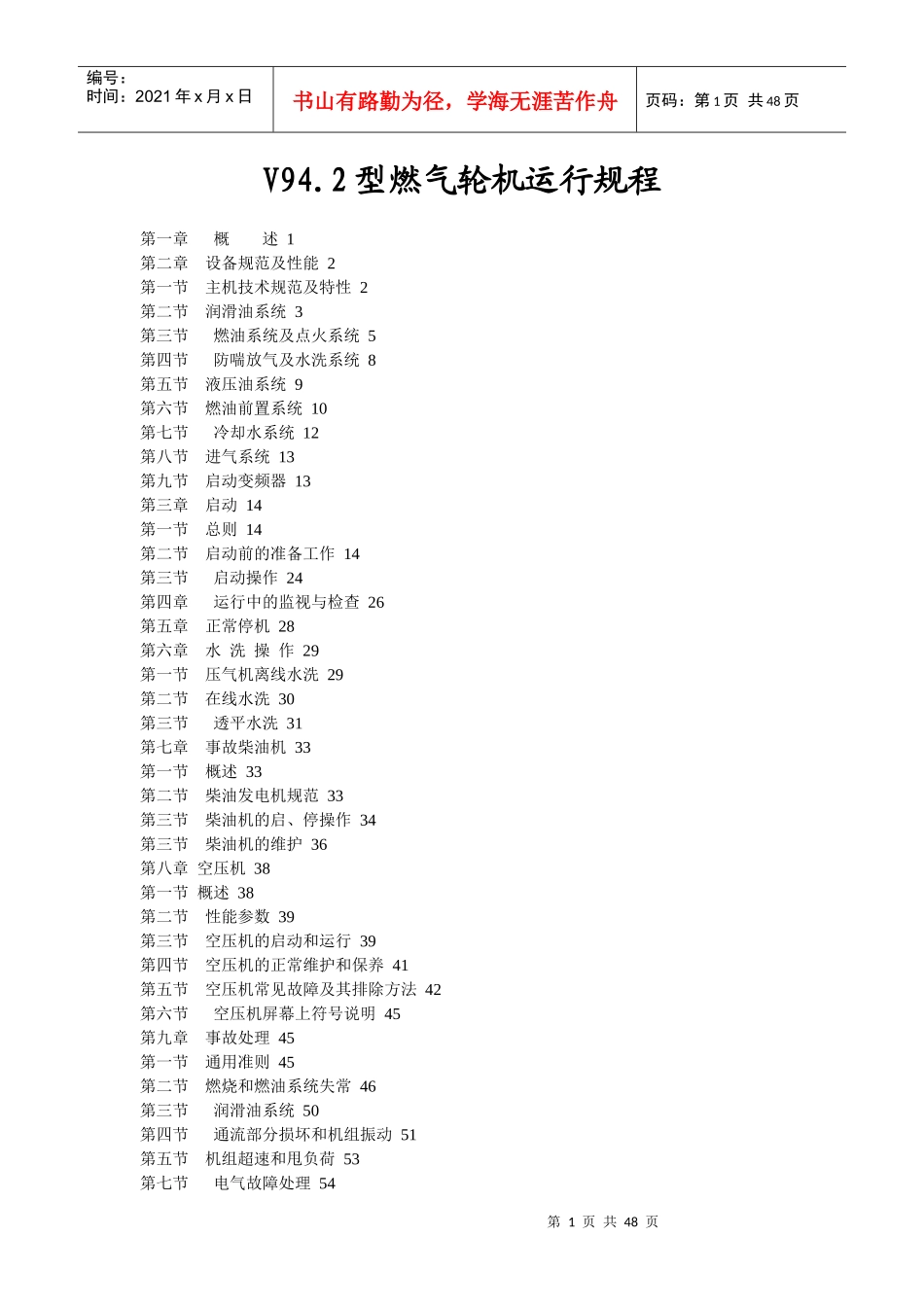

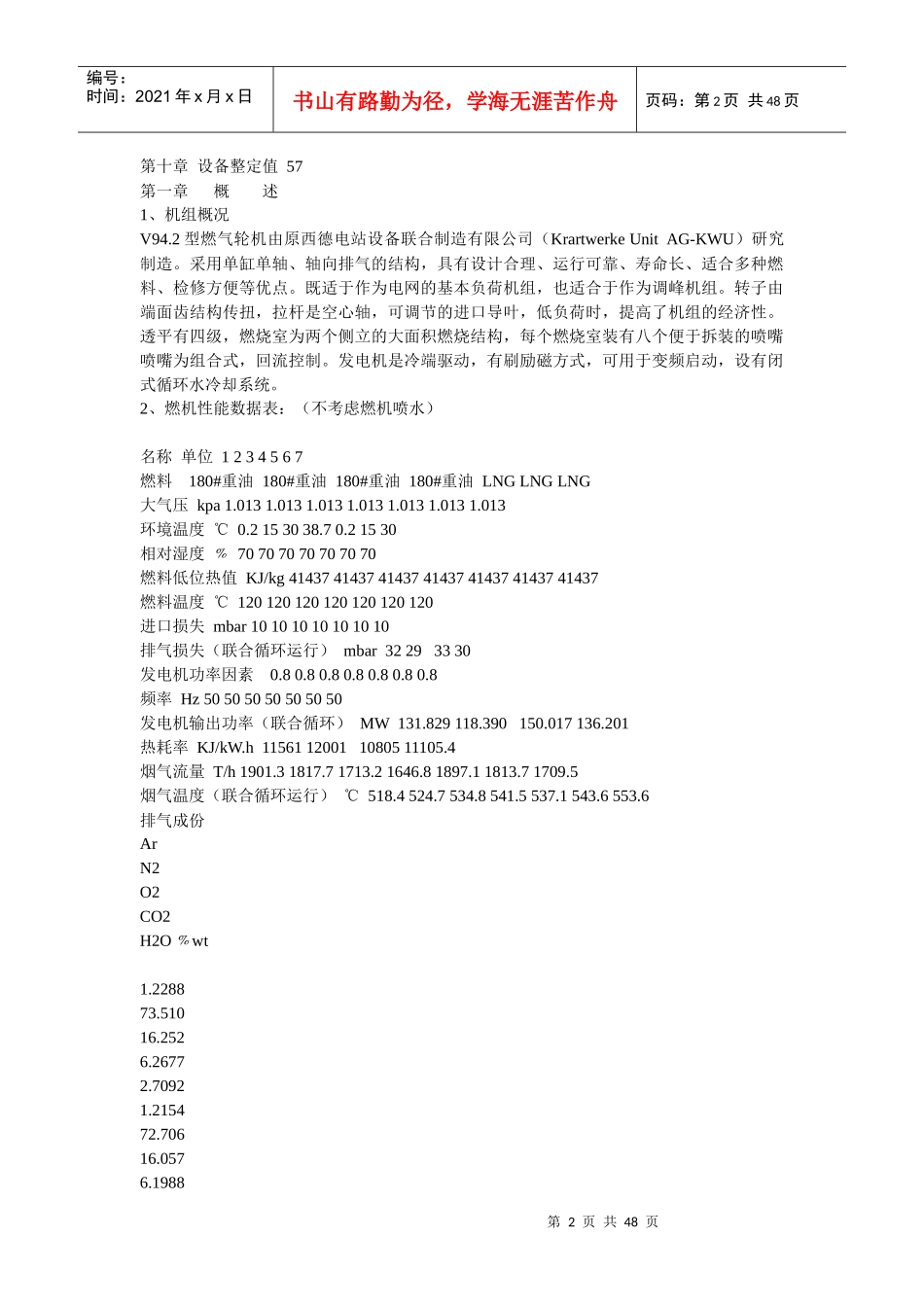

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页V94.2型燃气轮机运行规程第一章概述1第二章设备规范及性能2第一节主机技术规范及特性2第二节润滑油系统3第三节燃油系统及点火系统5第四节防喘放气及水洗系统8第五节液压油系统9第六节燃油前置系统10第七节冷却水系统12第八节进气系统13第九节启动变频器13第三章启动14第一节总则14第二节启动前的准备工作14第三节启动操作24第四章运行中的监视与检查26第五章正常停机28第六章水洗操作29第一节压气机离线水洗29第二节在线水洗30第三节透平水洗31第七章事故柴油机33第一节概述33第二节柴油发电机规范33第三节柴油机的启、停操作34第三节柴油机的维护36第八章空压机38第一节概述38第二节性能参数39第三节空压机的启动和运行39第四节空压机的正常维护和保养41第五节空压机常见故障及其排除方法42第六节空压机屏幕上符号说明45第九章事故处理45第一节通用准则45第二节燃烧和燃油系统失常46第三节润滑油系统50第四节通流部分损坏和机组振动51第五节机组超速和甩负荷53第七节电气故障处理54第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页第十章设备整定值57第一章概述1、机组概况V94.2型燃气轮机由原西德电站设备联合制造有限公司（KrartwerkeUnitAG-KWU）研究制造。采用单缸单轴、轴向排气的结构，具有设计合理、运行可靠、寿命长、适合多种燃料、检修方便等优点。既适于作为电网的基本负荷机组，也适合于作为调峰机组。转子由端面齿结构传扭，拉杆是空心轴，可调节的进口导叶，低负荷时，提高了机组的经济性。透平有四级，燃烧室为两个侧立的大面积燃烧结构，每个燃烧室装有八个便于拆装的喷嘴喷嘴为组合式，回流控制。发电机是冷端驱动，有刷励磁方式，可用于变频启动，设有闭式循环水冷却系统。2、燃机性能数据表：（不考虑燃机喷水）名称单位1234567燃料180#重油180#重油180#重油180#重油LNGLNGLNG大气压kpa1.0131.0131.0131.0131.0131.0131.013环境温度℃0.2153038.70.21530相对湿度﹪70707070707070燃料低位热值KJ/kg41437414374143741437414374143741437燃料温度℃120120120120120120120进口损失mbar10101010101010排气损失（联合循环运行）mbar32293330发电机功率因素0.80.80.80.80.80.80.8频率Hz50505050505050发电机输出功率（联合循环）MW131.829118.390150.017136.201热耗率KJ/kW.h11561120011080511105.4烟气流量T/h1901.31817.71713.21646.81897.11813.71709.5烟气温度（联合循环运行）℃518.4524.7534.8541.5537.1543.6553.6排气成份ArN2O2CO2H2Owt﹪1.228873.51016.2526.26772.70921.215472.70616.0576.1988第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页3.77361.231573.64415.5045.04714.57361.218072.83615.3284.99565.6230排放值SO2CONoxKg.hppmv@15﹪ppmv@15﹪500500105010503、发电机设计数据表：名称单位参数第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页视在功率MVA177有功功率MW141.6额定电流A6488额定电压KV15.75额定转速rpm3000功率因数0.8定子线圈接线方式Y持续允许不平衡负荷10%额定励磁电流A1209额定励磁电压V257入口风温℃40型式闭式空冷型号TLRI115/36绝缘等级F短路电流142KA频率50HZ第二章设备规范及性能第一节主机技术规范及特性1、燃机设备规范制造厂：德国西门子公司型号：V94.2燃料：轻油/重油/液化天然气（LNG）型式：单轴、单缸、轴向排气压气机：轴流式、十六级、第I级进口导叶可调燃烧室：两个侧立燃烧室，每个燃烧室8个燃油喷嘴透平：四级喷嘴：十六个组合式喷嘴。2、发电机设备规范制造厂德国西门子型号TLRI115.36型式：隐极式，一对磁极冷却方式：闭式空冷励磁方式：有刷励磁十二个碳刷，每个碳刷最佳工作电流80-120A。第二节润滑油系统1、主滑油箱（MBV10BB001）油箱总容积：11.5m3工作时油箱负压：3mbar2、主滑油泵（MBV21AP001/002）（1）泵厂商：KSB型号：ETA-VL80-200型式：离心式流量：10...
