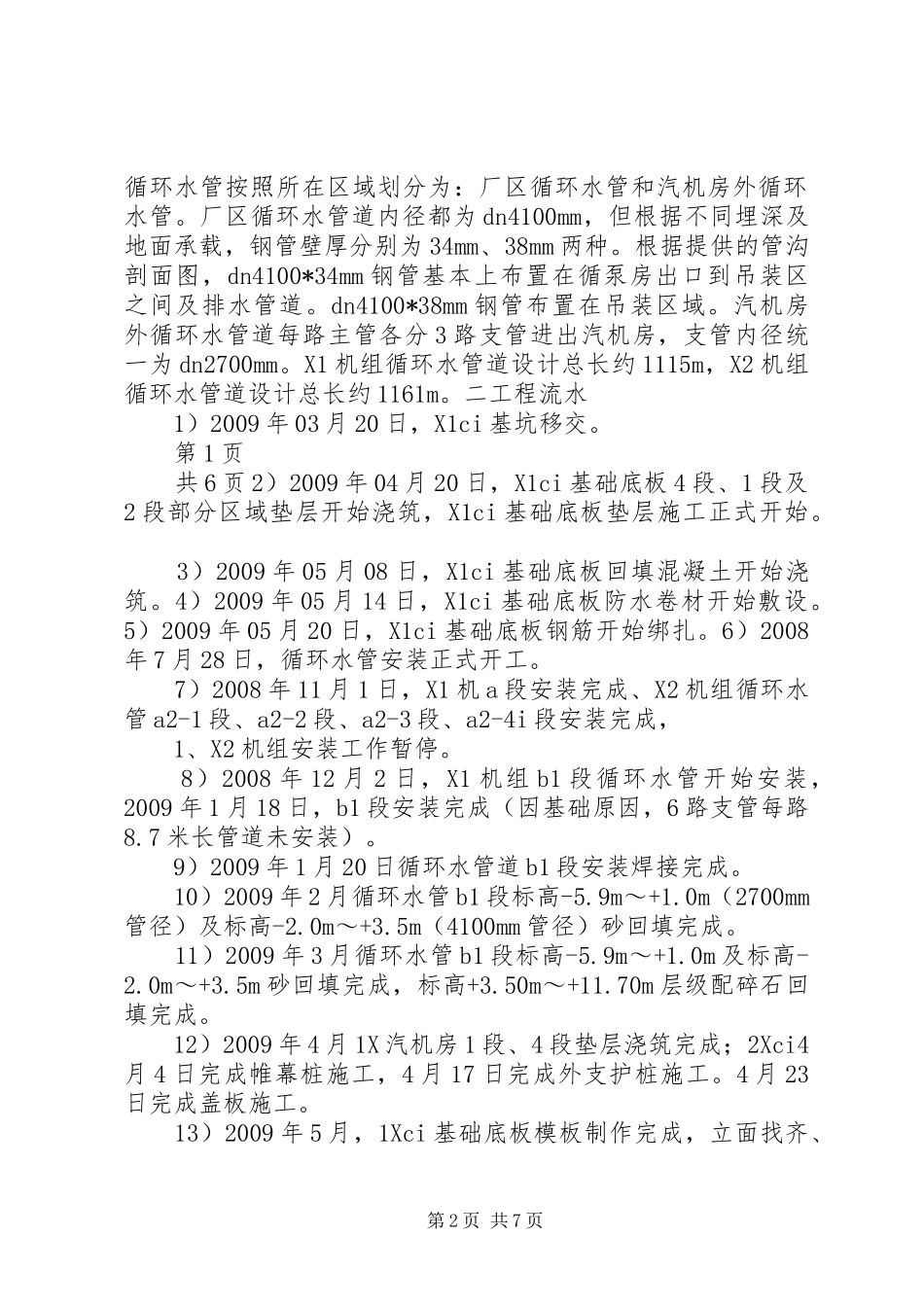

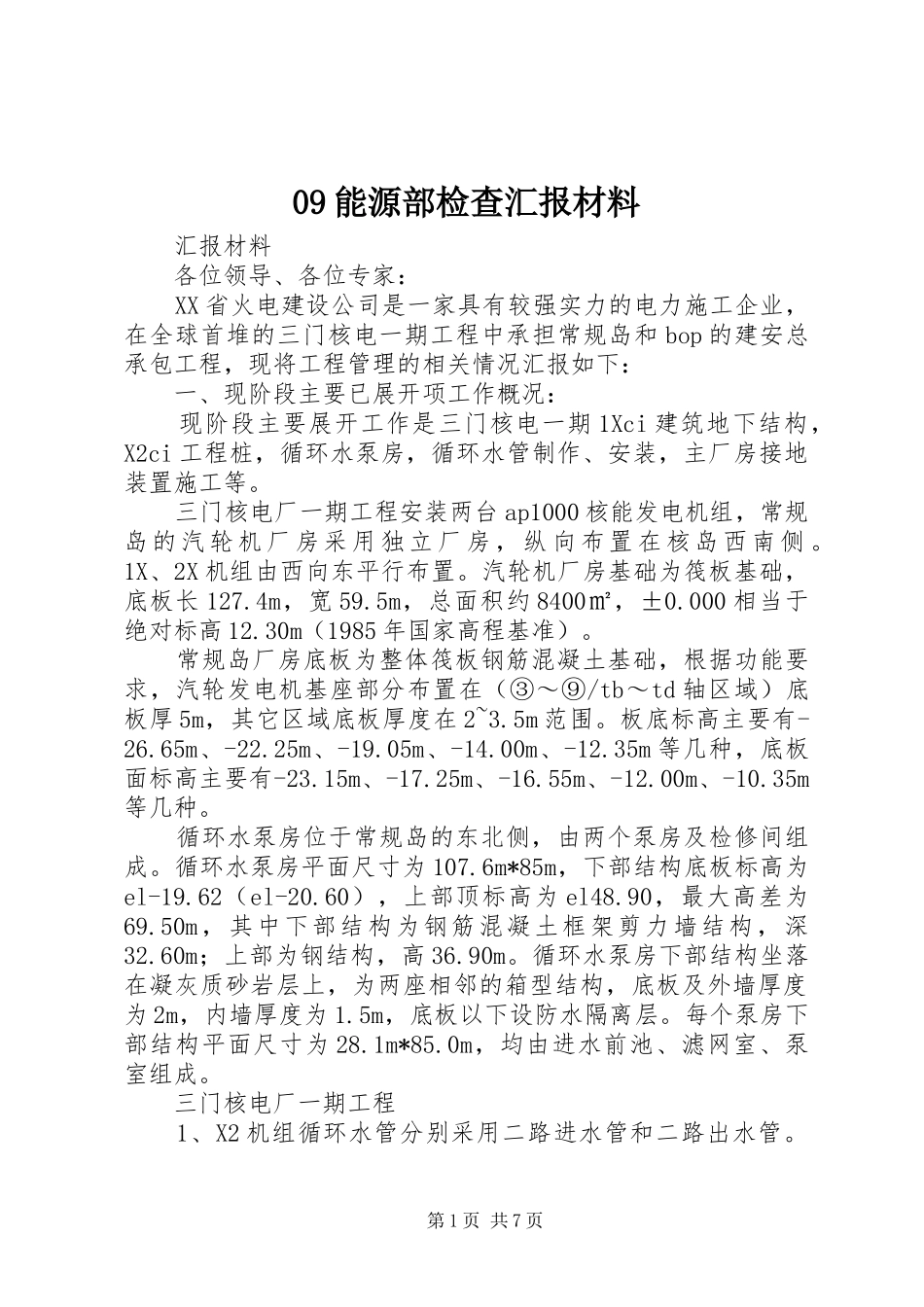

09能源部检查汇报材料汇报材料各位领导、各位专家：XX省火电建设公司是一家具有较强实力的电力施工企业，在全球首堆的三门核电一期工程中承担常规岛和bop的建安总承包工程，现将工程管理的相关情况汇报如下：一、现阶段主要已展开项工作概况：现阶段主要展开工作是三门核电一期1Xci建筑地下结构，X2ci工程桩，循环水泵房，循环水管制作、安装，主厂房接地装置施工等。三门核电厂一期工程安装两台ap1000核能发电机组，常规岛的汽轮机厂房采用独立厂房，纵向布置在核岛西南侧。1X、2X机组由西向东平行布置。汽轮机厂房基础为筏板基础，底板长127.4m，宽59.5m，总面积约8400㎡，±0.000相当于绝对标高12.30m（1985年国家高程基准）。常规岛厂房底板为整体筏板钢筋混凝土基础，根据功能要求，汽轮发电机基座部分布置在（③～⑨/tb～td轴区域）底板厚5m，其它区域底板厚度在2~3.5m范围。板底标高主要有-26.65m、-22.25m、-19.05m、-14.00m、-12.35m等几种，底板面标高主要有-23.15m、-17.25m、-16.55m、-12.00m、-10.35m等几种。循环水泵房位于常规岛的东北侧，由两个泵房及检修间组成。循环水泵房平面尺寸为107.6m*85m，下部结构底板标高为el-19.62（el-20.60），上部顶标高为el48.90，最大高差为69.50m，其中下部结构为钢筋混凝土框架剪力墙结构，深32.60m；上部为钢结构，高36.90m。循环水泵房下部结构坐落在凝灰质砂岩层上，为两座相邻的箱型结构，底板及外墙厚度为2m，内墙厚度为1.5m，底板以下设防水隔离层。每个泵房下部结构平面尺寸为28.1m*85.0m，均由进水前池、滤网室、泵室组成。三门核电厂一期工程1、X2机组循环水管分别采用二路进水管和二路出水管。第1页共7页循环水管按照所在区域划分为：厂区循环水管和汽机房外循环水管。厂区循环水管道内径都为dn4100mm，但根据不同埋深及地面承载，钢管壁厚分别为34mm、38mm两种。根据提供的管沟剖面图，dn4100*34mm钢管基本上布置在循泵房出口到吊装区之间及排水管道。dn4100*38mm钢管布置在吊装区域。汽机房外循环水管道每路主管各分3路支管进出汽机房，支管内径统一为dn2700mm。X1机组循环水管道设计总长约1115m，X2机组循环水管道设计总长约1161m。二工程流水1）2009年03月20日，X1ci基坑移交。第1页共6页2）2009年04月20日，X1ci基础底板4段、1段及2段部分区域垫层开始浇筑，X1ci基础底板垫层施工正式开始。3）2009年05月08日，X1ci基础底板回填混凝土开始浇筑。4）2009年05月14日，X1ci基础底板防水卷材开始敷设。5）2009年05月20日，X1ci基础底板钢筋开始绑扎。6）2008年7月28日，循环水管安装正式开工。7）2008年11月1日，X1机a段安装完成、X2机组循环水管a2-1段、a2-2段、a2-3段、a2-4i段安装完成，1、X2机组安装工作暂停。8）2008年12月2日，X1机组b1段循环水管开始安装，2009年1月18日，b1段安装完成（因基础原因，6路支管每路8.7米长管道未安装）。9）2009年1月20日循环水管道b1段安装焊接完成。10）2009年2月循环水管b1段标高-5.9m～+1.0m（2700mm管径）及标高-2.0m～+3.5m（4100mm管径）砂回填完成。11）2009年3月循环水管b1段标高-5.9m～+1.0m及标高-2.0m～+3.5m砂回填完成，标高+3.50m～+11.70m层级配碎石回填完成。12）2009年4月1X汽机房1段、4段垫层浇筑完成；2Xci4月4日完成帷幕桩施工，4月17日完成外支护桩施工。4月23日完成盖板施工。13）2009年5月，1Xci基础底板模板制作完成，立面找齐、第2页共7页防水及防水保护层施工完成。2Xci中核岩土进行第二层斜拉锚索成孔、灌浆、腰梁预埋件安装、张拉等施工。14）2009年6月1X汽机房基础底板1段1-4层钢筋于5月24日开始绑扎，2段一层防水及防水保护层于5月28日完成，6月22日具备浇砼条件；1X机汽机房一次接地本月累计完成65％；二次接地（-16.5米层）6月18日开始施工；2X机基坑人工挖孔桩于5月26开始；第二、三层斜拉锚索是个弄个完成；内侧支护桩6月5日开始施工；a2-4ii段循环水管安装本月共完成管道焊接16只。15）2009年7月，7月20日1Xci主厂房fcd；依次完成1Xci主厂房bpb101、bpb202、bpb203、bpb201基础底板施工；完成1Xci废液排放管安装；2Xci斜拉锚索张拉施工7月2...
