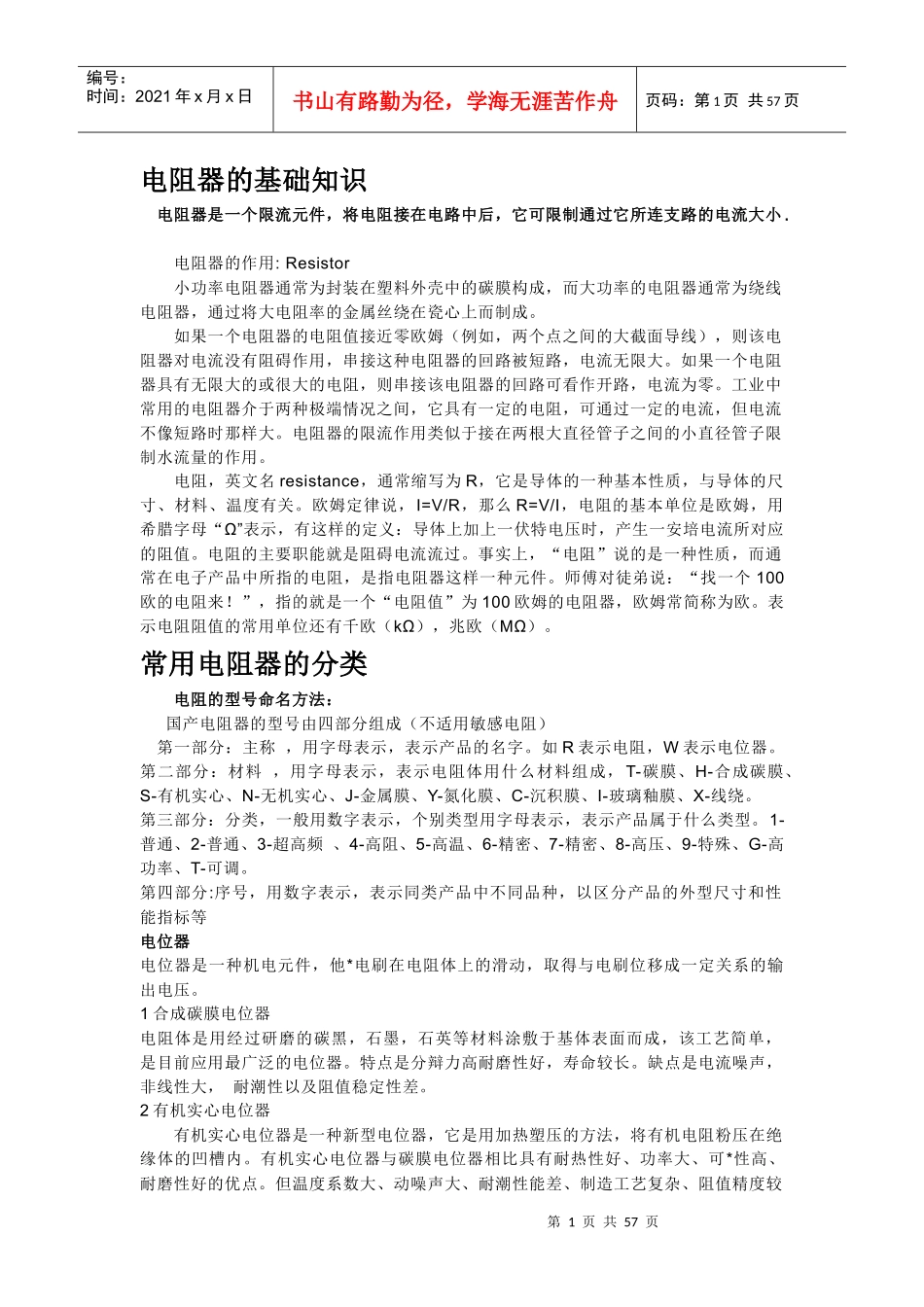

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页电阻器的基础知识电阻器是一个限流元件，将电阻接在电路中后，它可限制通过它所连支路的电流大小.电阻器的作用:Resistor小功率电阻器通常为封装在塑料外壳中的碳膜构成，而大功率的电阻器通常为绕线电阻器，通过将大电阻率的金属丝绕在瓷心上而制成。如果一个电阻器的电阻值接近零欧姆（例如，两个点之间的大截面导线），则该电阻器对电流没有阻碍作用，串接这种电阻器的回路被短路，电流无限大。如果一个电阻器具有无限大的或很大的电阻，则串接该电阻器的回路可看作开路，电流为零。工业中常用的电阻器介于两种极端情况之间，它具有一定的电阻，可通过一定的电流，但电流不像短路时那样大。电阻器的限流作用类似于接在两根大直径管子之间的小直径管子限制水流量的作用。电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。欧姆定律说，I=V/R，那么R=V/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。常用电阻器的分类电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等电位器电位器是一种机电元件，他*电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。1合成碳膜电位器电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单，是目前应用最广泛的电位器。特点是分辩力高耐磨性好，寿命较长。缺点是电流噪声，非线性大，耐潮性以及阻值稳定性差。2有机实心电位器有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可*性高、耐磨性好的优点。但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页差。在小型化、高可*、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。3金属玻璃铀电位器用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好，是很有前途的电位器品种，缺点是接触电阻和电流噪声大。4绕线电位器绕线电位器是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。主要用作分压器、变阻器、仪器中调零和工作点等。5金属膜电位器金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。6导电塑料电位器用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可*性极高、耐化学腐蚀。用于宇宙装置、导弹、飞机雷达天线的伺服系统等。7带开关的电位器有旋转式开关电位器、推拉式开...
