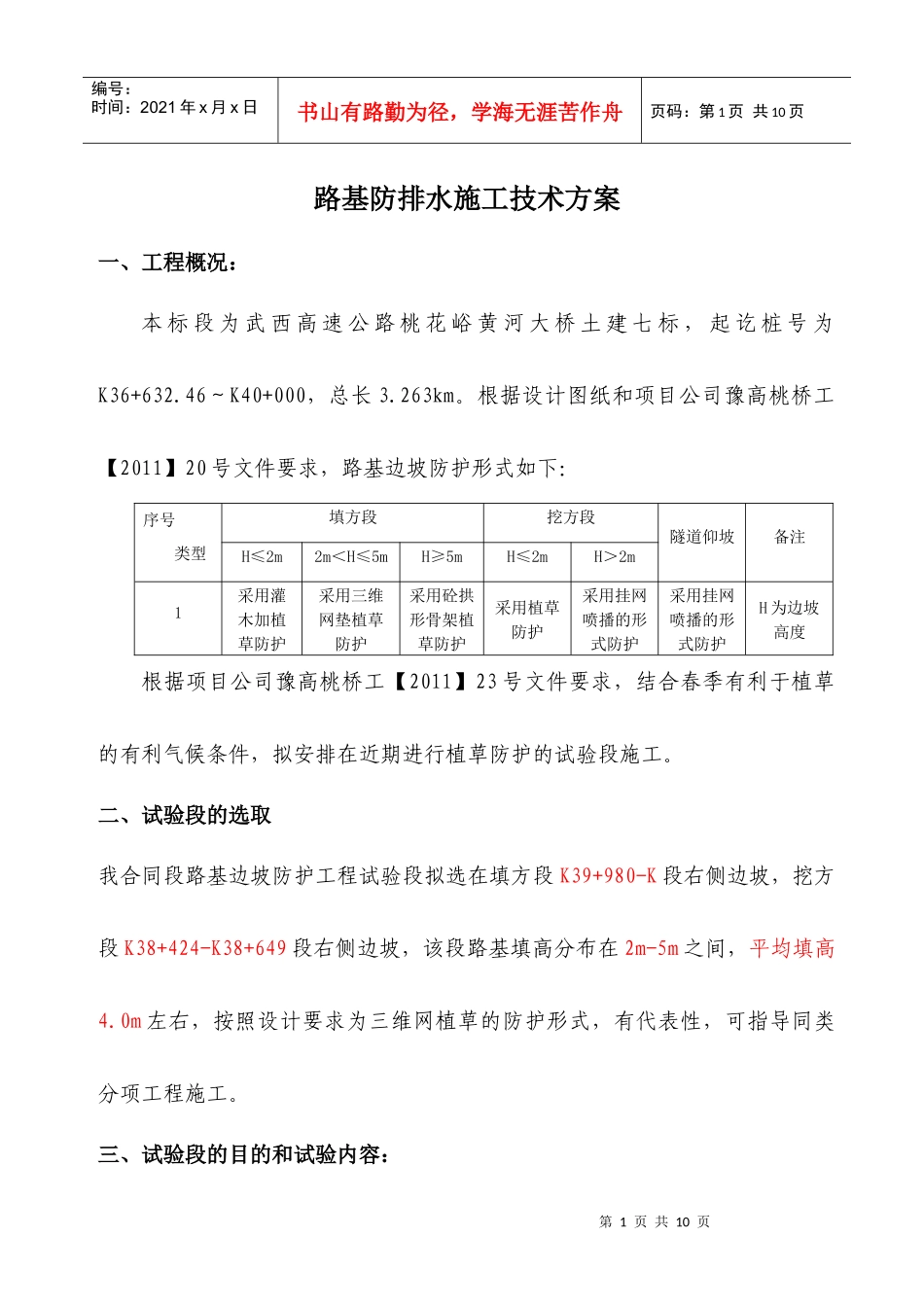

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页路基防排水施工技术方案一、工程概况：本标段为武西高速公路桃花峪黄河大桥土建七标，起讫桩号为K36+632.46～K40+000，总长3.263km。根据设计图纸和项目公司豫高桃桥工【2011】20号文件要求，路基边坡防护形式如下：序号类型填方段挖方段隧道仰坡备注H≤2m2m＜H≤5mH≥5mH≤2mH＞2m1采用灌木加植草防护采用三维网垫植草防护采用砼拱形骨架植草防护采用植草防护采用挂网喷播的形式防护采用挂网喷播的形式防护H为边坡高度根据项目公司豫高桃桥工【2011】23号文件要求，结合春季有利于植草的有利气候条件，拟安排在近期进行植草防护的试验段施工。二、试验段的选取我合同段路基边坡防护工程试验段拟选在填方段K39+980-K段右侧边坡，挖方段K38+424-K38+649段右侧边坡，该段路基填高分布在2m-5m之间，平均填高4.0m左右，按照设计要求为三维网植草的防护形式，有代表性，可指导同类分项工程施工。三、试验段的目的和试验内容：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页通过试验段的施工，优化三维网植草施工工艺，并修正施工方案，完善施工组织。试验具体内容包括：1、确定三维网植草施工工艺；2、确定适合草种勾兑方法及草种喷播方法；3、确定最佳人员、机械组合配置。四、试验段的计划实施日期根据三维网植草的施工特点及要求，我项目部做好施工前准备工作，平整好坡面铺设三维网，调整好种植土含水量后，1天时间完成播种草籽。计划实施日期：2011年4月3日五、人员组织安排为加强施工过程中的协调及质量检测各项技术指标的统计，确保路基边坡植草的顺利完成，人员配置如下：序号姓名职务职责分工备注1李连平副经理全面指挥与协调2杨军总工施工方案的审定第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页3扬善川安质部长全面负责施工安全专职安全员4夏鹏举工程部长施工方案的编制5金德伟技术员现场施工技术6杨汉峰试验室主任组织进行室内外试验检测7曾小泉测量工程师组织进行施工放样测量队长8张峰施工队长设备与人员的组织、安排现场负责人六、施工方案：本段路基边坡三维网植草施工是在路基96区尚未完成的情况下进行植草的，试验段施工工艺如下：施工准备→施工放样→边坡场地处理→挂网→回填土→坡面浇灌→撒播草种→覆盖无纺布→养护1、施工准备在进行三维网植草之前，应按照设计和规范要求，基本完成该段路基的填筑工作，并完成该段路基的阶段性验收工作。同时，根据设计图纸，进场满足质量和数量要求的三维网，并按程序完成相关的试验报验工作。固定三维网所用的竹钉和U型固定钢筋也应加工出满足施工要求的数量，并报请监理第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页工程师验收合格。2、施工放样对拟施工路段边坡按设计坡率进行放样，每20米一个断面开槽撒灰作为基准面，采取机械人工相结合的方式进行刷坡，机械初刷、人工细整，保证边坡坡率符合设计、坡面平整、线形顺畅。边坡刷好后，报请监理工程师验收。验收合格后，方可进行下道工序。3、边坡场地处理交验后的坡面，人工再次细致整平，清除所有可能引起网垫在坡面顶起的阻碍物，并洒水使坡面自然沉降到稳定，以保证三维网垫与坡面的紧密结合，也能较为有效地防止后期三维网下部被雨水淘空。由于急流槽等排水设施位于边坡上，坡面经平整后，测量放出急流槽等设施的轴线，并设控制指示桩，植草时将急流槽位置预留，待后期施工。4、铺设三维网（1）撒播过草种的坡面及时铺设三维网，铺设时从坡顶向坡底依次铺开，然后在坡顶及坡底钉上木楔，三维网的松紧程度适中。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页（2）三维网顺坡从坡顶至坡底按图纸要求长度一次铺设。在坡顶处，向土路肩延伸20cm，用U型固定钢筋固定，并覆土压实。每幅网面其纵向搭接长度不小于15cm，横向搭接长度不小于15cm。在铺网时要严禁将网拉紧，以...
