某机械厂降压变电所课程设计VIP免费

某机械厂降压变电所课程设计_第1页
1/15

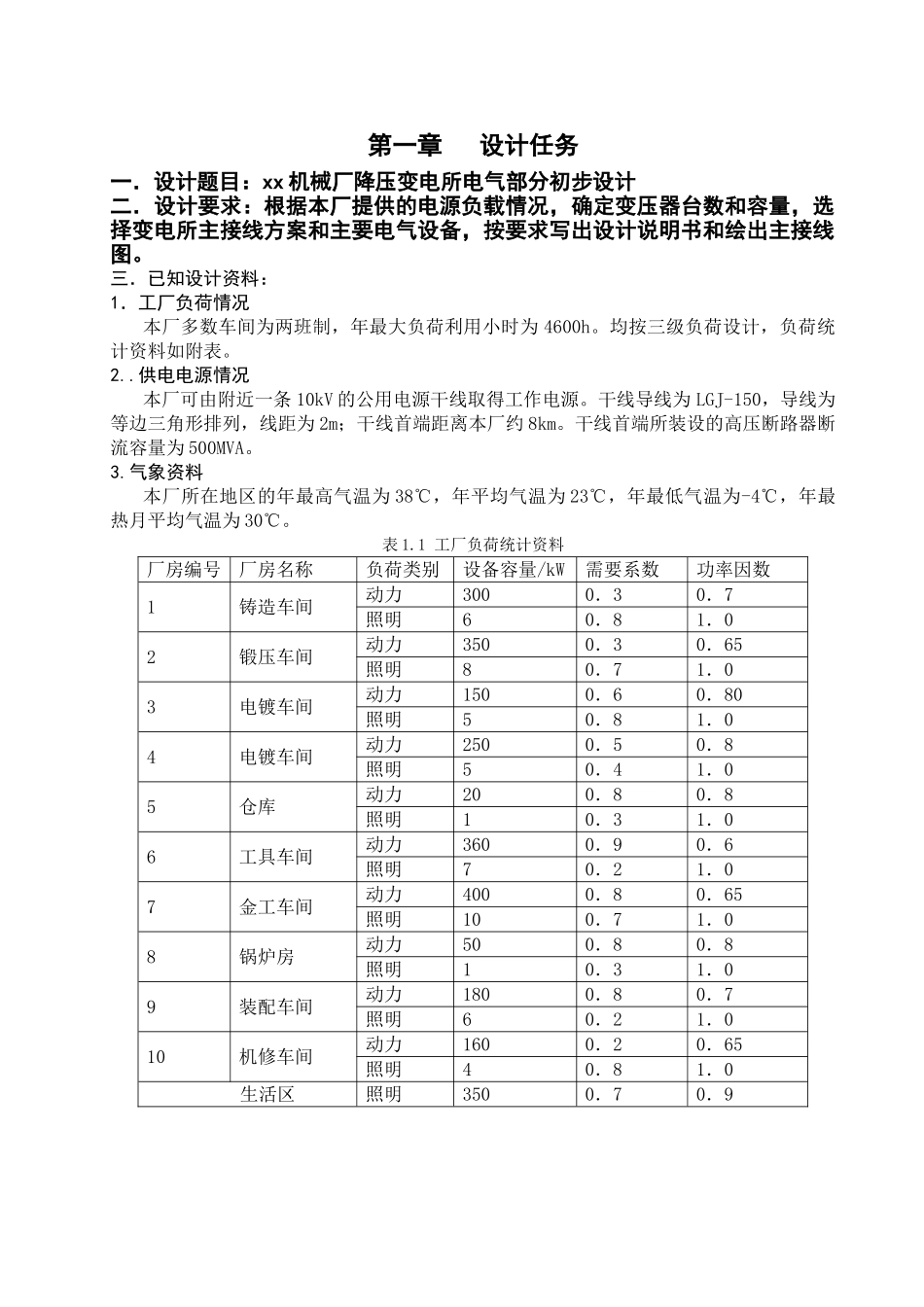

某机械厂降压变电所课程设计_第2页
2/15

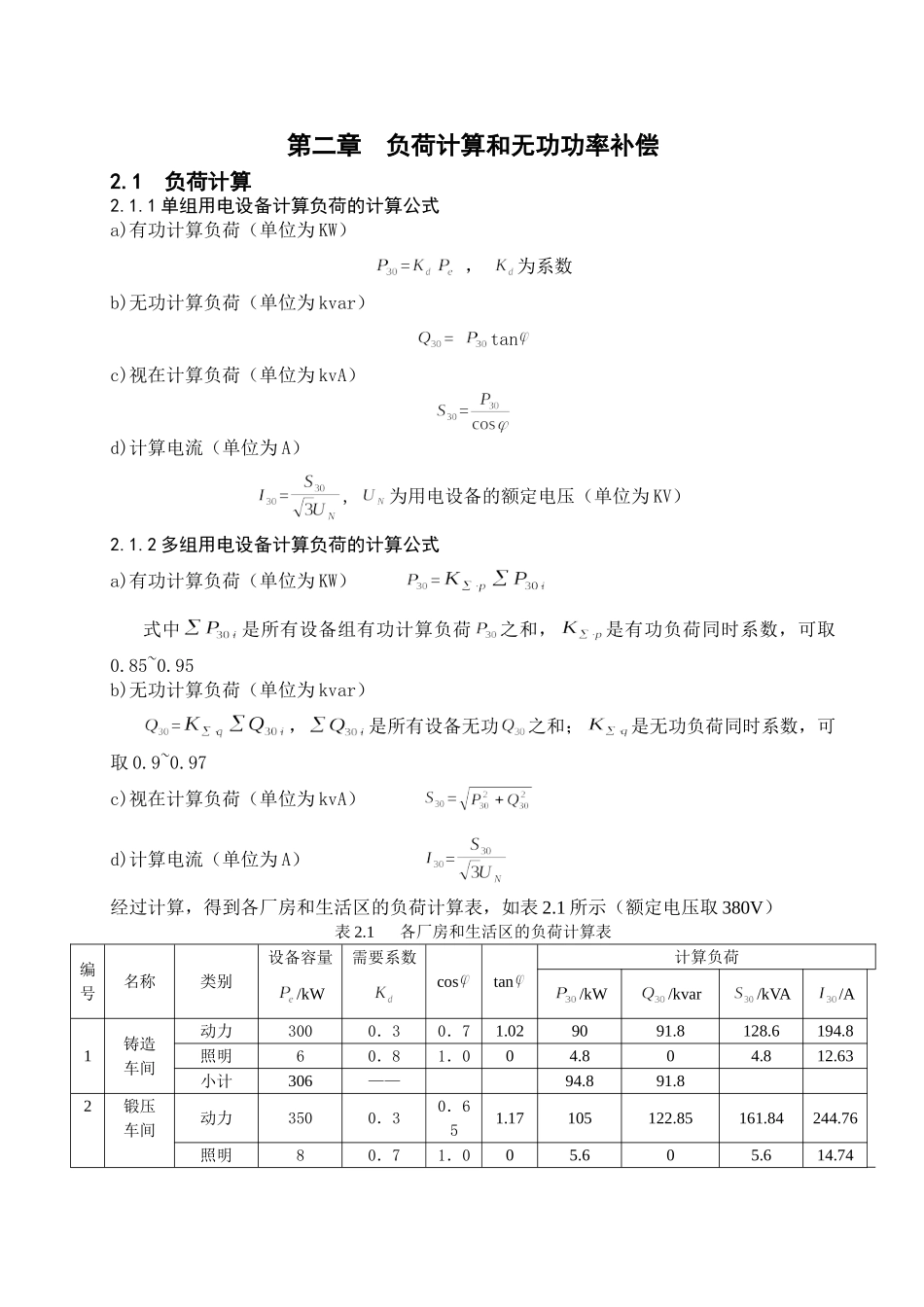

某机械厂降压变电所课程设计_第3页
3/15
课程设计书——2010期末《工厂供电》测试学院:信息工程学院姓名:学号:第一章设计任务一.设计题目:xx机械厂降压变电所电气部分初步设计二.设计要求:根据本厂提供的电源负载情况,确定变压器台数和容量,选择变电所主接线方案和主要电气设备,按要求写出设计说明书和绘出主接线图。三.已知设计资料:1.工厂负荷情况本厂多数车间为两班制,年最大负荷利用小时为4600h。均按三级负荷设计,负荷统计资料如附表。2..供电电源情况本厂可由附近一条10kV的公用电源干线取得工作电源。干线导线为LGJ-150,导线为等边三角形排列,线距为2m;干线首端距离本厂约8km。干线首端所装设的高压断路器断流容量为500MVA。3.气象资料本厂所在地区的年最高气温为38℃,年平均气温为23℃,年最低气温为-4℃,年最热月平均气温为30℃。表1.1工厂负荷统计资料厂房编号厂房名称负荷类别设备容量/kW需要系数功率因数1铸造车间动力3000.30.7照明60.81.02锻压车间动力3500.30.65照明80.71.03电镀车间动力1500.60.80照明50.81.04电镀车间动力2500.50.8照明50.41.05仓库动力200.80.8照明10.31.06工具车间动力3600.90.6照明70.21.07金工车间动力4000.80.65照明100.71.08锅炉房动力500.80.8照明10.31.09装配车间动力1800.80.7照明60.21.010机修车间动力1600.20.65照明40.81.0生活区照明3500.70.9第二章负荷计算和无功功率补偿2.1负荷计算2.1.1单组用电设备计算负荷的计算公式a)有功计算负荷(单位为KW)=,为系数b)无功计算负荷(单位为kvar)=tanc)视在计算负荷(单位为kvA)=d)计算电流(单位为A)=,为用电设备的额定电压(单位为KV)2.1.2多组用电设备计算负荷的计算公式a)有功计算负荷(单位为KW)=式中是所有设备组有功计算负荷之和,是有功负荷同时系数,可取0.85~0.95b)无功计算负荷(单位为kvar)=,是所有设备无功之和;是无功负荷同时系数,可取0.9~0.97c)视在计算负荷(单位为kvA)=d)计算电流(单位为A)=经过计算,得到各厂房和生活区的负荷计算表,如表2.1所示(额定电压取380V)表2.1各厂房和生活区的负荷计算表编号名称类别设备容量/kW需要系数costan计算负荷/kW/kvar/kVA/A1铸造车间动力3000.30.71.029091.8128.6194.8照明60.81.004.804.812.63小计306——94.891.82锻压车间动力3500.30.651.17105122.85161.84244.76照明80.71.005.605.614.74小计358——110.61233电镀车间动力1500.60.800.759067.5112.5170.45照明50.81.0040410.53小计155——9467.54电镀车间动力2500.50.800.7512593.8156.25236.74照明50.41.002025.26小计255——12793.85仓库动力200.80.80.7516122030.3照明10.31.000.300.30.79小计21——16.3126工具车间动力3600.90.61.33324430.92540818.18照明70.21.001.401.43.68小计367——325.4430.927金工车间动力4000.80.651.17320374.4492.31745.92照明100.71.0070718.42小计410327374.48锅炉房动力500.80.80.754357.58照明10.31.000.300.30.79小计51——43.39装配车间动力1800.80.71.02144146.88205.71311.68照明60.21.001.201.23.16小计186——145.2146.8810机修车间动力1600.20.651.173237.449.2374.59照明40.81.003.203.28.42小计164——35.237.411生活区照明3500.70.90.48245117.6272413总计动力2220——照明403计入=0.8,=0.850.751198127317482649无功功率补偿变压器低压侧的视在计算负荷这时变电所低压侧的功率因数为cos=1198/1748=0.69要使低压侧功率因数由0.63提高到0.92,低压侧须装设的并联电容器为Q=1194(tanarccos0.69-tanarccos0.92)=934.63kvar取Q=935S==1198根据课本要求小型工厂的变电所最佳方案为一台变压器第三章变电所主变压器及主接线方案的选择3.1变电所主变压器的选择根据工厂的负荷性质和电源情况,工厂变电所的主变压器选择下列选择方案:a)装设一台变压器型号为S9型,而容量根据式,为主变压器容量,为总的计算负荷。选=1250KVA>=1198KVA,即选一台S9-1250/10型低损耗配电变压器。主变压器的联接组均为Yyn0.装设一台主变压器的主接线方案第四章短路电流的计算5.1绘制计算电路图5-1短路...
