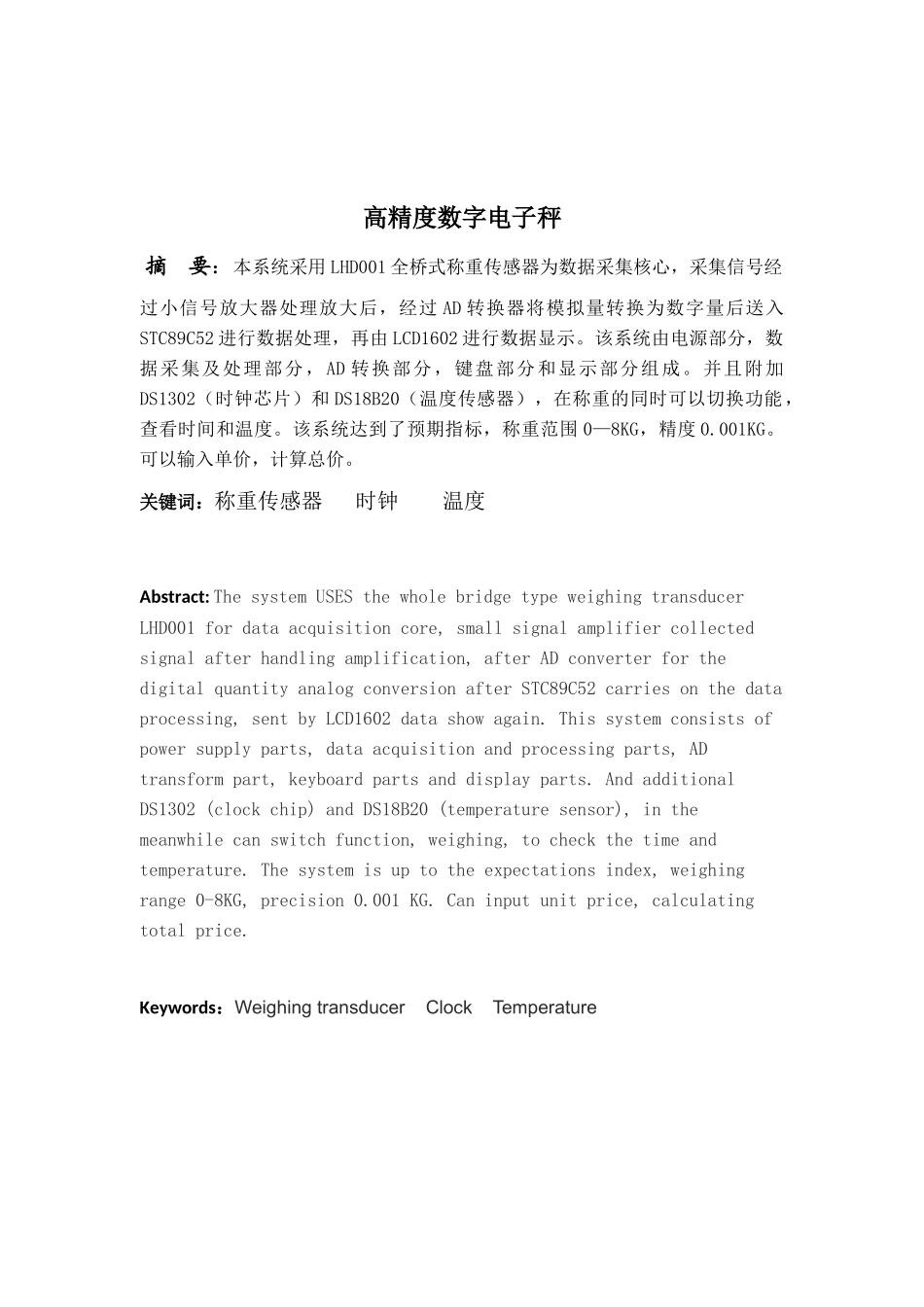

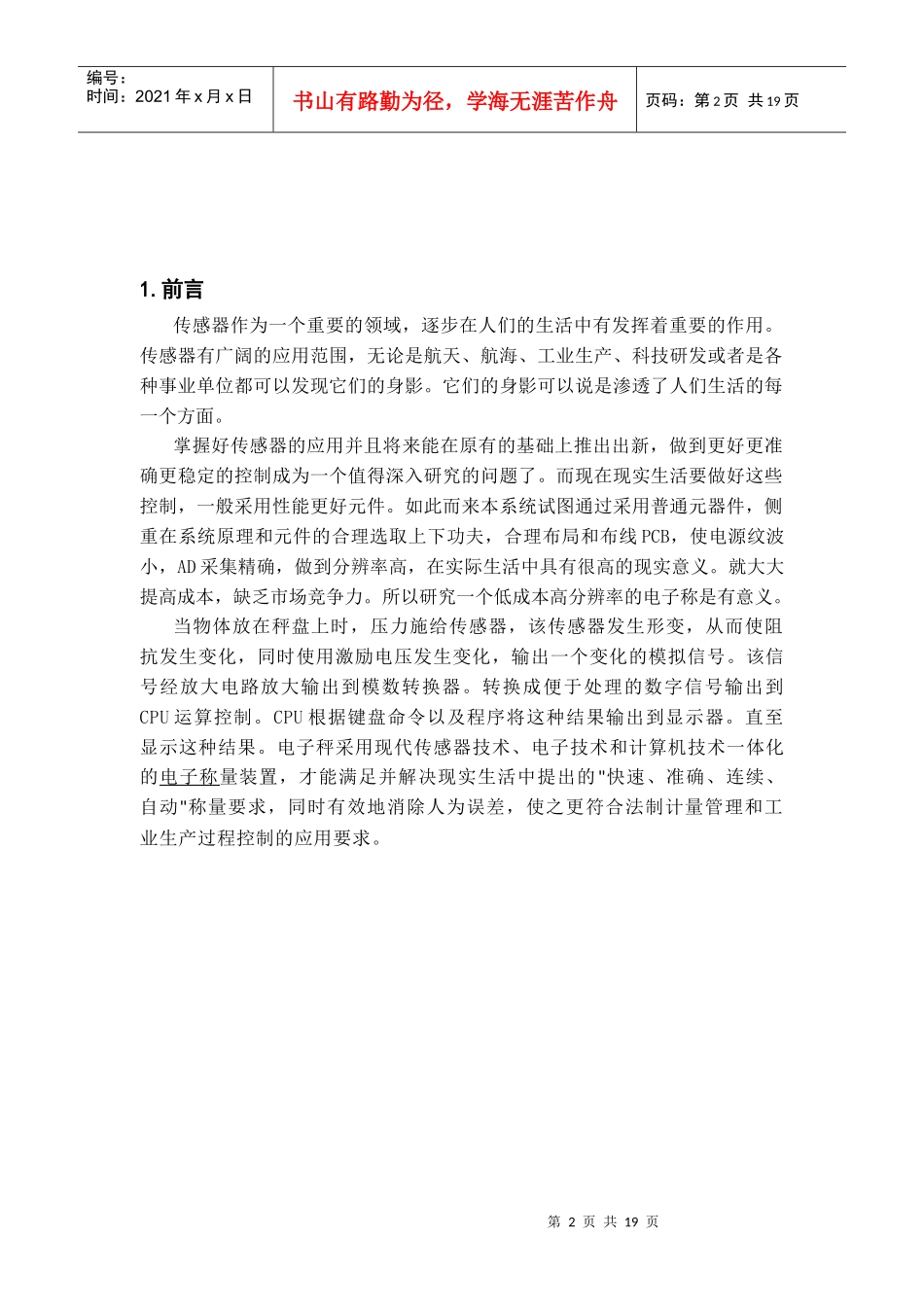

高精度数字电子秤摘要：本系统采用LHD001全桥式称重传感器为数据采集核心，采集信号经过小信号放大器处理放大后，经过AD转换器将模拟量转换为数字量后送入STC89C52进行数据处理，再由LCD1602进行数据显示。该系统由电源部分，数据采集及处理部分，AD转换部分，键盘部分和显示部分组成。并且附加DS1302（时钟芯片）和DS18B20（温度传感器），在称重的同时可以切换功能，查看时间和温度。该系统达到了预期指标，称重范围0—8KG，精度0.001KG。可以输入单价，计算总价。关键词：称重传感器时钟温度Abstract:ThesystemUSESthewholebridgetypeweighingtransducerLHD001fordataacquisitioncore,smallsignalamplifiercollectedsignalafterhandlingamplification,afterADconverterforthedigitalquantityanalogconversionafterSTC89C52carriesonthedataprocessing,sentbyLCD1602datashowagain.Thissystemconsistsofpowersupplyparts,dataacquisitionandprocessingparts,ADtransformpart,keyboardpartsanddisplayparts.AndadditionalDS1302(clockchip)andDS18B20(temperaturesensor),inthemeanwhilecanswitchfunction,weighing,tocheckthetimeandtemperature.Thesystemisuptotheexpectationsindex,weighingrange0-8KG,precision0.001KG.Caninputunitprice,calculatingtotalprice.Keywords：WeighingtransducerClockTemperature第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页1.前言传感器作为一个重要的领域，逐步在人们的生活中有发挥着重要的作用。传感器有广阔的应用范围，无论是航天、航海、工业生产、科技研发或者是各种事业单位都可以发现它们的身影。它们的身影可以说是渗透了人们生活的每一个方面。掌握好传感器的应用并且将来能在原有的基础上推出出新，做到更好更准确更稳定的控制成为一个值得深入研究的问题了。而现在现实生活要做好这些控制，一般采用性能更好元件。如此而来本系统试图通过采用普通元器件，侧重在系统原理和元件的合理选取上下功夫，合理布局和布线PCB，使电源纹波小，AD采集精确，做到分辨率高，在实际生活中具有很高的现实意义。就大大提高成本，缺乏市场竞争力。所以研究一个低成本高分辨率的电子称是有意义。当物体放在秤盘上时，压力施给传感器，该传感器发生形变，从而使阻抗发生变化，同时使用激励电压发生变化，输出一个变化的模拟信号。该信号经放大电路放大输出到模数转换器。转换成便于处理的数字信号输出到CPU运算控制。CPU根据键盘命令以及程序将这种结果输出到显示器。直至显示这种结果。电子秤采用现代传感器技术、电子技术和计算机技术一体化的电子称量装置，才能满足并解决现实生活中提出的"快速、准确、连续、自动"称量要求，同时有效地消除人为误差，使之更符合法制计量管理和工业生产过程控制的应用要求。第3页共19页第2页共19页称重传感器小信号放大器UA741AD转换器ADC0832STC89C5216位矩阵键盘LCD128647812和7912组成的双电源7805单电源18B20和DS1302编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页2.方案论证与比较2.1方案例举方案一：第4页共19页第3页共19页称重传感器小信号放大器OP07AD转换器ADS8344STC89C5216位矩阵键盘LCD128645干电池18B20和DS1302称重传感器小信号放大器OP07AD转换器ICL7135STC89C5216位矩阵键盘LCD16027805和7906组成的双电源18B20和DS1302编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页方案二：方案三：2.2方案论证与比较电源部分用7905和7805组成的双电源电路简单，价格便宜，但纹波较大，第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页会影响AD转换的精度。采用干电池五电源电路，价格便宜，五纹波，并且可以移动（无电源线），但电量很小，不耐用，如果采用充电电池，价格高，充电不方便。小信号放大电路的放大器采用UA741，价格便宜，能够满足普通信号的放大，稳定，但需要12V电源，与单片机和其他数字电路所用的5V电源不同，要设计双电源。采用OP07，价格...
