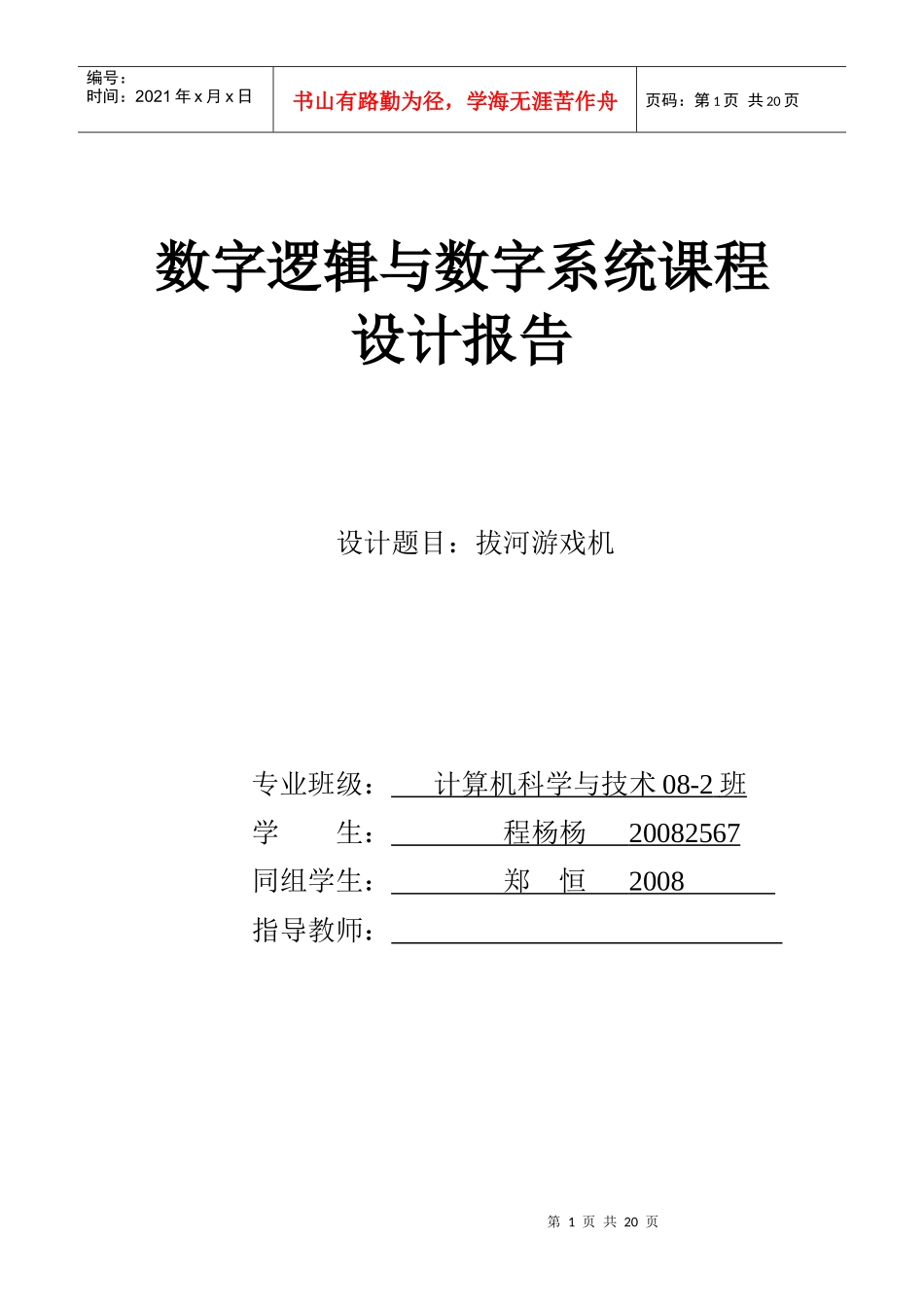

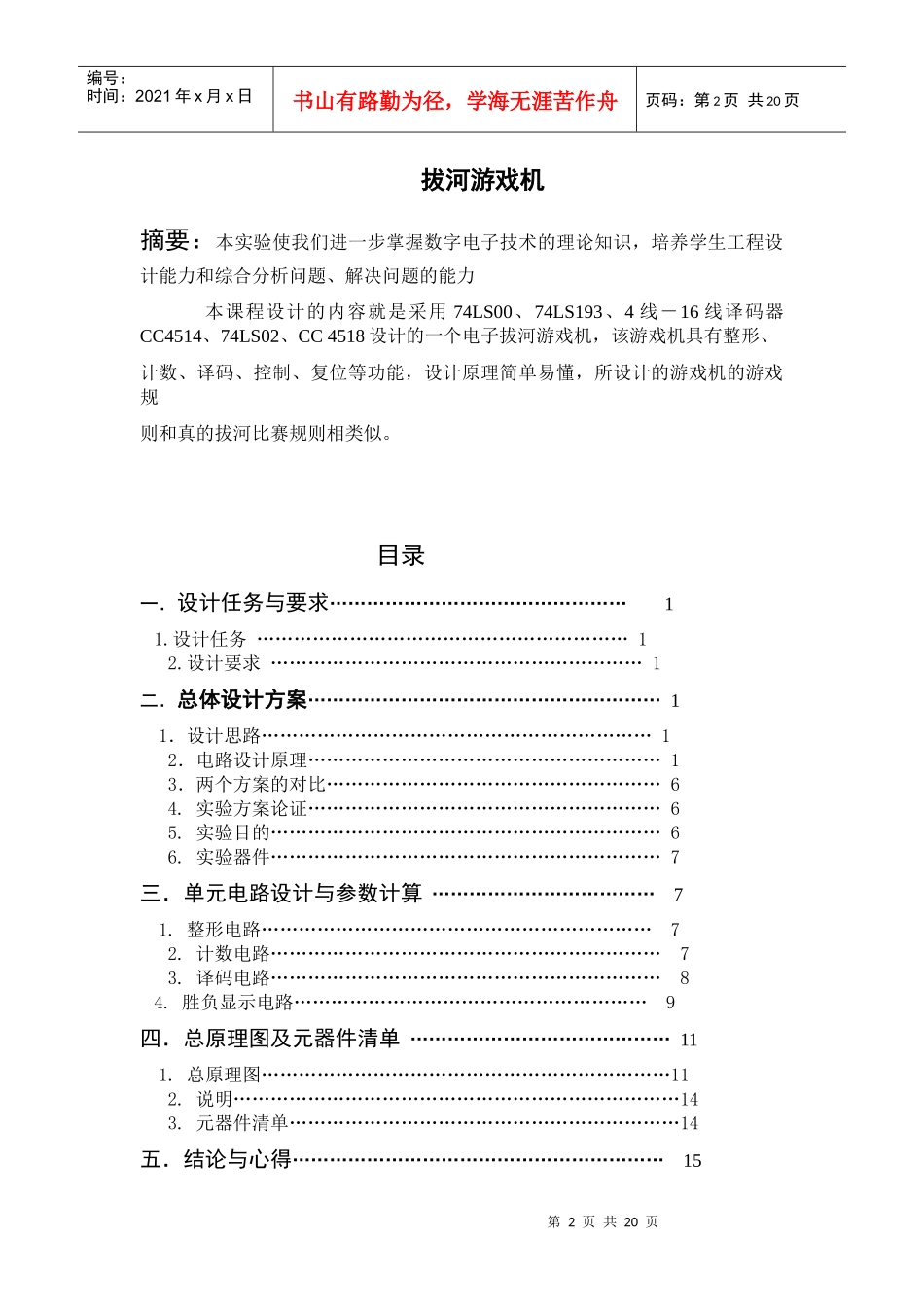

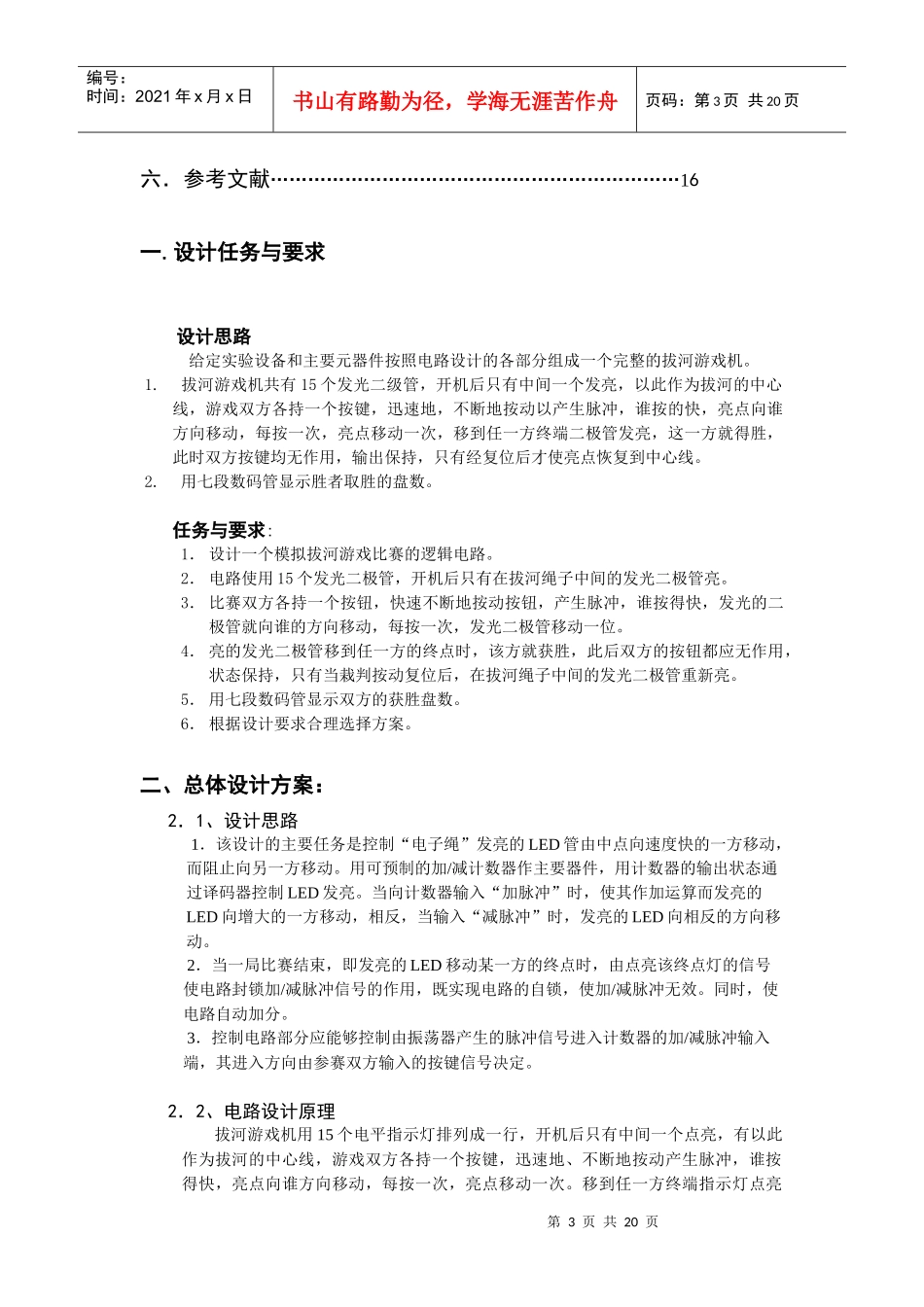

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页数字逻辑与数字系统课程设计报告设计题目：拔河游戏机专业班级：计算机科学与技术08-2班学生：程杨杨20082567同组学生：郑恒2008指导教师：第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页拔河游戏机摘要：本实验使我们进一步掌握数字电子技术的理论知识，培养学生工程设计能力和综合分析问题、解决问题的能力本课程设计的内容就是采用74LS00、74LS193、4线－16线译码器CC4514、74LS02、CC4518设计的一个电子拔河游戏机，该游戏机具有整形、计数、译码、控制、复位等功能，设计原理简单易懂，所设计的游戏机的游戏规则和真的拔河比赛规则相类似。目录一．设计任务与要求…………………………………………11.设计任务……………………………………………………12.设计要求……………………………………………………1二．总体设计方案…………………………………………………11．设计思路………………………………………………………12．电路设计原理…………………………………………………13．两个方案的对比………………………………………………64.实验方案论证…………………………………………………65.实验目的………………………………………………………66.实验器件………………………………………………………7三．单元电路设计与参数计算………………………………71.整形电路………………………………………………………72.计数电路………………………………………………………73.译码电路………………………………………………………84.胜负显示电路…………………………………………………9四．总原理图及元器件清单……………………………………111.总原理图…………………………………………………………112.说明………………………………………………………………143.元器件清单………………………………………………………14五．结论与心得……………………………………………………15第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页六．参考文献…………………………………………………………16一.设计任务与要求设计思路给定实验设备和主要元器件按照电路设计的各部分组成一个完整的拔河游戏机。1.拔河游戏机共有15个发光二级管，开机后只有中间一个发亮，以此作为拔河的中心线，游戏双方各持一个按键，迅速地，不断地按动以产生脉冲，谁按的快，亮点向谁方向移动，每按一次，亮点移动一次，移到任一方终端二极管发亮，这一方就得胜，此时双方按键均无作用，输出保持，只有经复位后才使亮点恢复到中心线。2.用七段数码管显示胜者取胜的盘数。任务与要求:1．设计一个模拟拔河游戏比赛的逻辑电路。2．电路使用15个发光二极管，开机后只有在拔河绳子中间的发光二极管亮。3．比赛双方各持一个按钮，快速不断地按动按钮，产生脉冲，谁按得快，发光的二极管就向谁的方向移动，每按一次，发光二极管移动一位。4．亮的发光二极管移到任一方的终点时，该方就获胜，此后双方的按钮都应无作用，状态保持，只有当栽判按动复位后，在拔河绳子中间的发光二极管重新亮。5．用七段数码管显示双方的获胜盘数。6．根据设计要求合理选择方案。二、总体设计方案：2．1、设计思路1．该设计的主要任务是控制“电子绳”发亮的LED管由中点向速度快的一方移动，而阻止向另一方移动。用可预制的加/减计数器作主要器件，用计数器的输出状态通过译码器控制LED发亮。当向计数器输入“加脉冲”时，使其作加运算而发亮的LED向增大的一方移动，相反，当输入“减脉冲”时，发亮的LED向相反的方向移动。2．当一局比赛结束，即发亮的LED移动某一方的终点时，由点亮该终点灯的信号使电路封锁加/减脉冲信号的作用，既实现电路的自锁，使加/减脉冲无效。同时，使电路自动加分。3．控制电路部分应能够控制由振荡器产生的脉冲信号进入计数器的加/减脉冲输入端，其进入方向由参赛双方输入的按键信号决定。2．2、电路...
