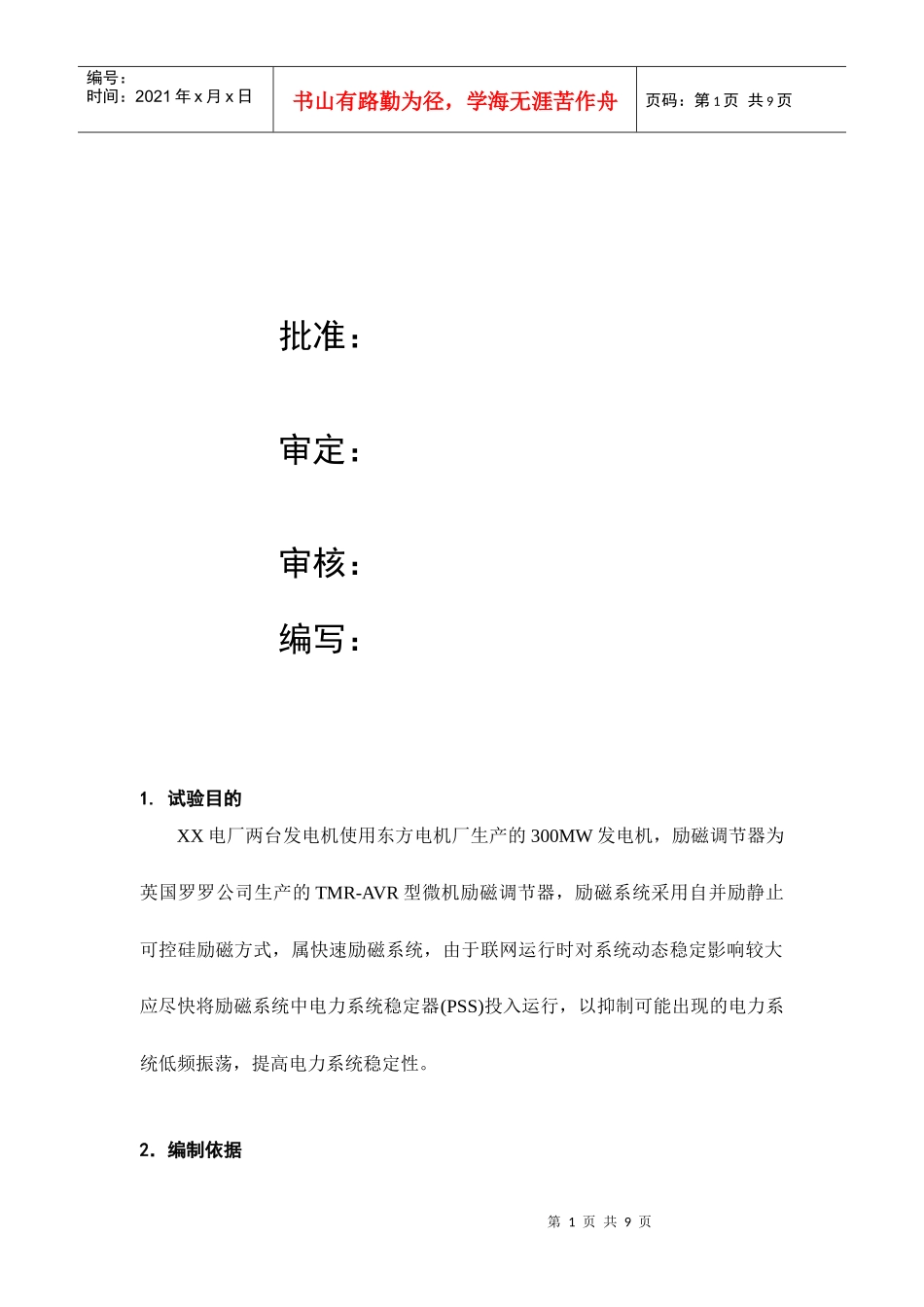

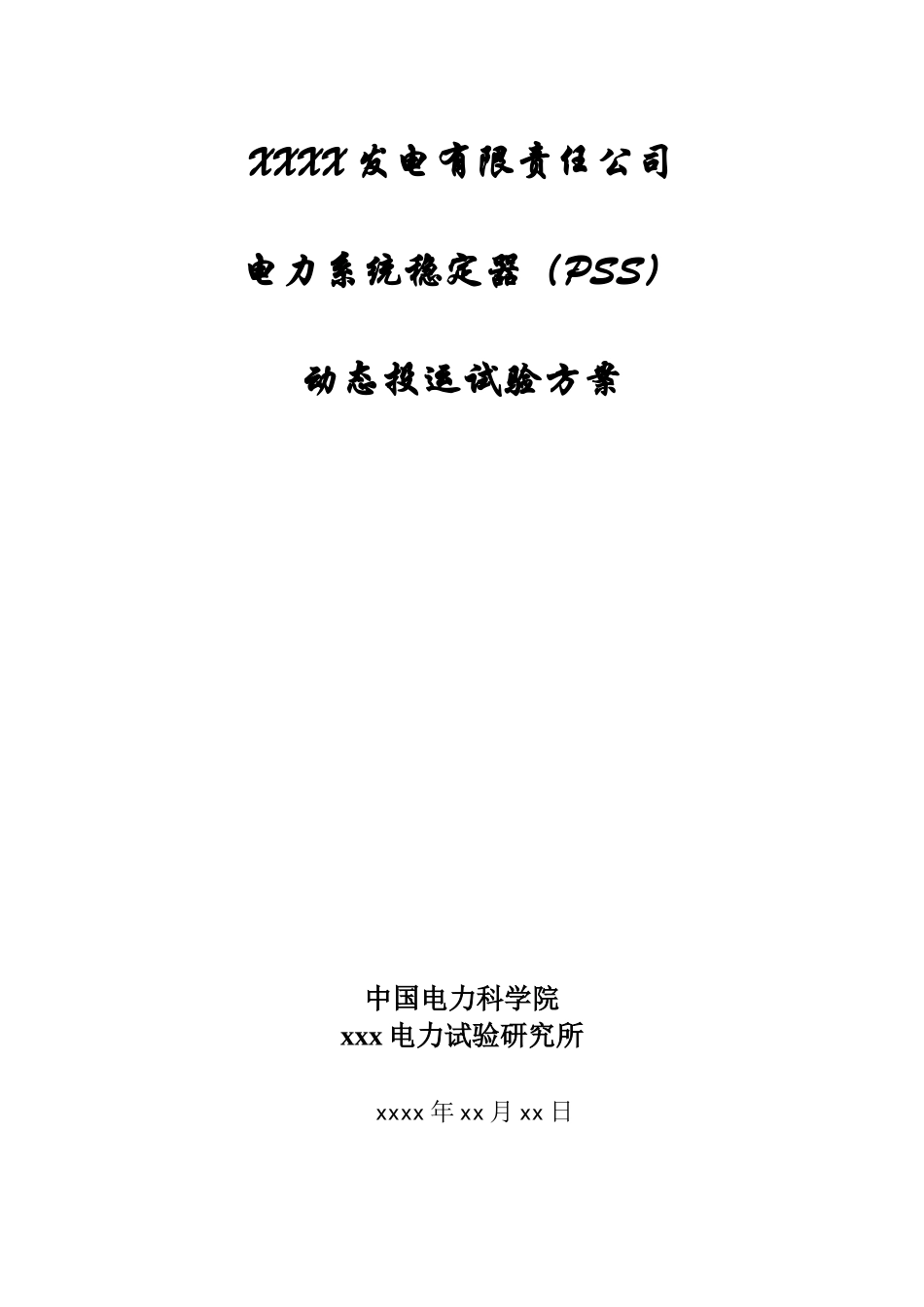

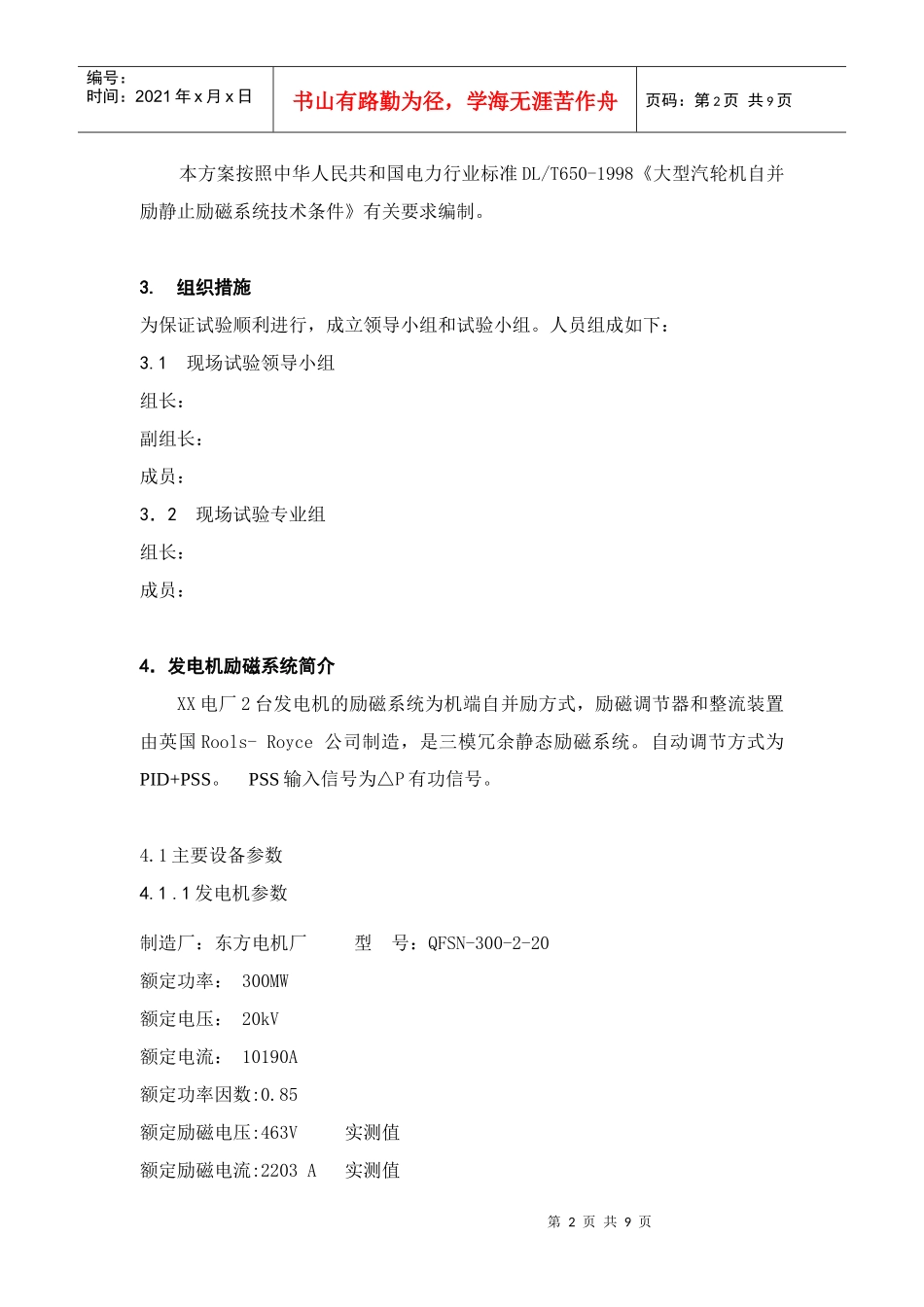

XXXX发电有限责任公司电力系统稳定器（PSS）动态投运试验方案中国电力科学院xxx电力试验研究所xxxx年xx月xx日第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页批准：审定：审核：编写：1.试验目的XX电厂两台发电机使用东方电机厂生产的300MW发电机，励磁调节器为英国罗罗公司生产的TMR-AVR型微机励磁调节器，励磁系统采用自并励静止可控硅励磁方式，属快速励磁系统，由于联网运行时对系统动态稳定影响较大应尽快将励磁系统中电力系统稳定器(PSS)投入运行，以抑制可能出现的电力系统低频振荡，提高电力系统稳定性。2．编制依据第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页本方案按照中华人民共和国电力行业标准DL/T650-1998《大型汽轮机自并励静止励磁系统技术条件》有关要求编制。3.组织措施为保证试验顺利进行，成立领导小组和试验小组。人员组成如下：3.1现场试验领导小组组长：副组长：成员：3．2现场试验专业组组长：成员：4．发电机励磁系统简介XX电厂2台发电机的励磁系统为机端自并励方式，励磁调节器和整流装置由英国Rools-Royce公司制造，是三模冗余静态励磁系统。自动调节方式为PID+PSS。PSS输入信号为△P有功信号。4.1主要设备参数4.1.1发电机参数制造厂：东方电机厂型号：QFSN-300-2-20额定功率：300MW额定电压：20kV额定电流：10190A额定功率因数:0.85额定励磁电压:463V实测值额定励磁电流:2203A实测值第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页空载励磁电压:169V实测值空载励磁电流:815A实测值最大励磁电压：489V实测值励磁绕组电阻(15°c):0.1561Ω纵轴同步电抗Xd（非饱和值）199.7%纵轴瞬变(暂态)电抗Xd’（非饱和值/饱和值）26.61%/29.57%纵轴超瞬变(次暂态)电抗Xd”（非饱和值/饱和值）16.18%/17.59%横轴电抗Xq（非饱和值）193%横轴瞬变(暂态)步电抗Xq’（非饱和值/饱和值）37%/41.77%横轴超瞬变（次暂态）电抗Xq”（非饱和值/饱和值）17.5%/20.73%负序电抗X2（非饱和值/饱和值）19.74%/21.46%4.1.2励磁变压器一次额定电压：20kV二次额定电压：0.94kV漏抗（短路电压）：6%4.1.3互感器变比发电机定子电流CT变比：15000A/5A发电机定子电压PT变比：20000V/100V4.2PSS投运频率响应试验的AVR、PSS、频谱分析仪关系框图1.5S1+1.5S1+0.12S1+0.1S1+0.8S1+1.1SΔP1+0.2S1+4S1．0PSS传递函数AVR传递函数发电机第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页Kp=40/50(满载/空载)，Ki=0.08,KD=0.04,Ti=0.08s,Td=0.04s5．试验前准备工作5.1试验使用仪器型号生产厂备注HP3582A频谱仪美国HP公司频谱分析WFLC电量分析仪中国电科院录波FLC-1测试仪中国电科院变换、加直流信号其它常规仪器5.2将励磁调节器监视用计算机通过RS-232串口与被试调节器联接，以便试验时修改定值，并实时监视试验过程中调节器各参数的变化情况。5.3集控室设专人监视各参数，准备两对对讲机，用于试验时通讯联络。5.4调度中心负责编写调度方案并安排试验时省网运行方式。现场安全措施由禹州电厂负责安排。5．5XX电厂PSS静态投运试验完成。5.6PSS参数根据系统计算和静态试验的结果，确定好预备整定的参数。5．7PSS频率响应试验时，PSS模拟信号输入在AVR底板背面的TB2L，TB2H和TB2D端子上，端子01为正，02为负。三个通道要同时加入白噪声信号。6．录波量测点配置试验时对下列各电气量进行测量或录波6.1发电机定子电压：频率响应特性测试时，经变送器变换为直流电压后送至频谱分析仪；阶跃响应试验时，接入WFLC分析仪。UG频谱分析仪白噪声信号第5页共9页第4页共9页转子电压UL机端电压UABWFLC电量分析仪转子电流IL编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页6.2发电机三相电压、三相电流：取自调节器屏上。6.3发电机转子电压UL：取自调节器屏上输出。6.4发电机转子电流IL：取自调节器屏上输出。6.5阶跃响应试验输入信号、录波输出信号接线见下图6.6阶跃响应试验方法调节器自动通道运行。⑴...
