雨水管道中敷设通信微管道工程施工企业规范VIP免费

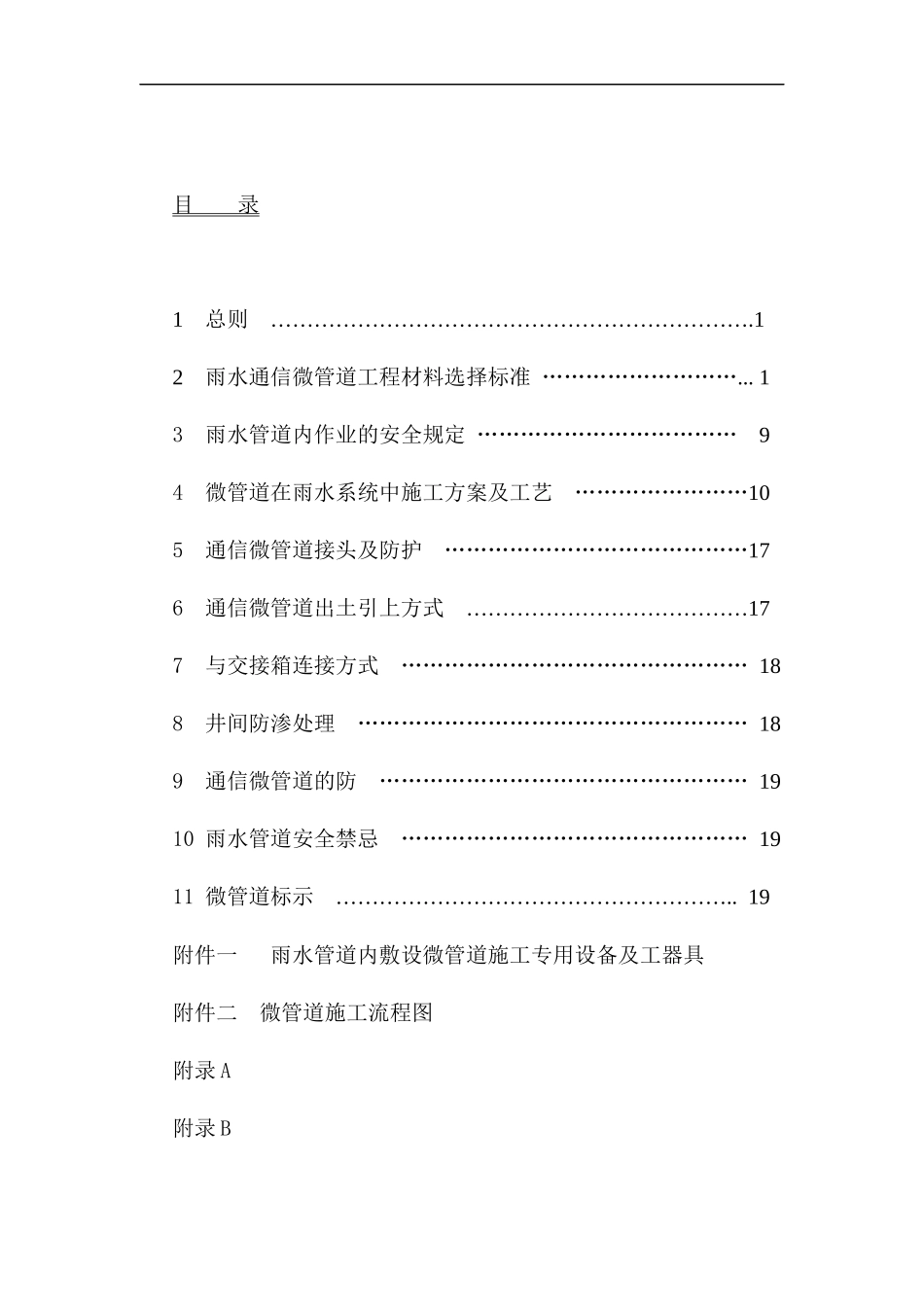

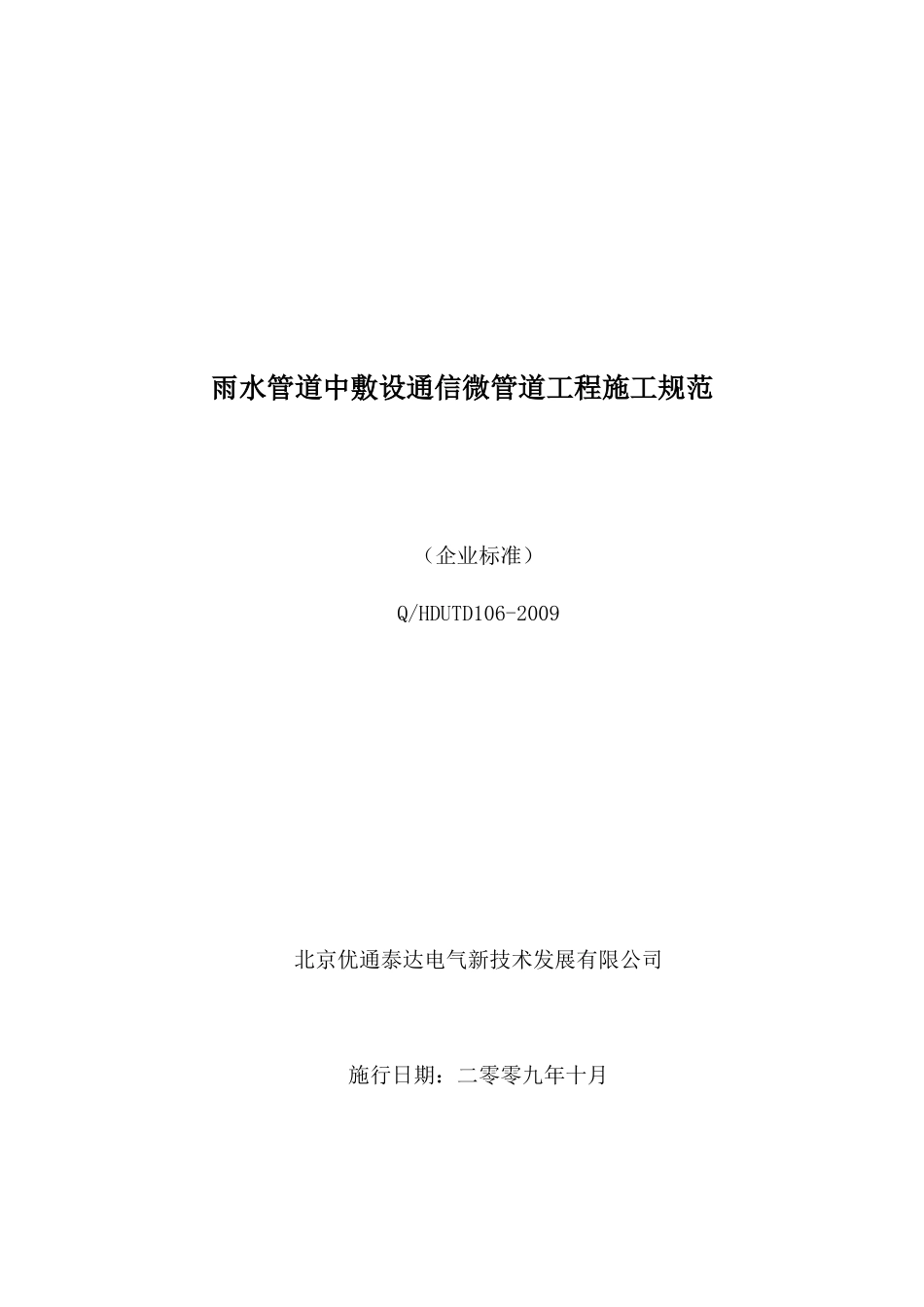

雨水管道中敷设通信微管道工程施工规范（企业标准）Q/HDUTD106-2009北京优通泰达电气新技术发展有限公司施行日期：二零零九年十月目录1总则………………………………………………………….12雨水通信微管道工程材料选择标准………………………...13雨水管道内作业的安全规定………………………………94微管道在雨水系统中施工方案及工艺……………………105通信微管道接头及防护……………………………………176通信微管道出土引上方式…………………………………177与交接箱连接方式…………………………………………188井间防渗处理………………………………………………189通信微管道的防……………………………………………1910雨水管道安全禁忌…………………………………………1911微管道标示………………………………………………..19附件一雨水管道内敷设微管道施工专用设备及工器具附件二微管道施工流程图附录A附录B附录C1总则1.1雨水管道内敷设通信微管道工程施工规范（以下简称本规范）是基于以高密度聚乙烯塑料管内光缆的穿放以气流法的条件下制定的，是在雨水管道内新建、改建、扩建通信微管道工程施工中质量检查、随工检验和竣工验收等工作的技术依据。1.2凡本规范未列入的常规和非常规建筑标准（规格），应按工程设计图纸或有关规定办理。1.3通信微管道工程施工所用的器材，均应符合本规范和工程设计的相关要求。1.4施工中凡遇本规范未包括的技术标准、规格要求时，可由设计单位、建设单位和施工单位共同商定“临时补充技术规定”，在本工程中使用，并报主管部门备案。1.5在施工中，施工单位必须严格执行本规范，确保工程质量和其他公共设施的安全；建设单位通过随工检验人员或监理人员，进行严格的隐蔽工程检验、签证及工程质量检查等工作。1.6严禁通信微管道对人井出水口有遮挡或遮挡趋势。1.7严禁通信微管道对雨水管道内支管出水口有遮挡或遮挡趋势。1.8严禁在雨水管道内安装的通信微管道出现悬空现象。2雨水通信微管道工程材料选择标准2.1常用材料要求12.1.1通信管道工程所用的器材规格、程式及质量，应由施工单位在使用之前进行检验，检验标准按本规范，在检验过程中发现问题应及时处理。2.1.2凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，应按本规范的规定进行检验。2.1.3通信管道工程施工，严禁使用变形、变质、质量不合格的材料。2.1.4塑料管材的段长应服从工程实际需要和人井设置间隔长度，塑料管的实际使用长度应大于管道测量长度的2％。2.2雨水管道内敷设通信微管道工程常用塑料管材标准2.2.1新型通信微管道保护子管2.2.1.1新型通信微管道保护子管是以高密度聚乙烯管材专用料为基材，管子内壁复合有硅树脂的专用塑料管。2.2.1.2新型通信微管道保护子管常用规格有40/33mm、32/28mm、32/26mm等，主要应用在雨水管道内。2.2.1.3新型通信微管道保护管的内壁摩擦系数不得大于0.2；断裂伸长率不得低于500%。2.2.1.4新型通信微管道保护子管的各项性能应符合YD/T1460.2-2006标准，2.2.2新型通信微管道专用复合管：22.2.2.1新型通信微管道专用复合管是以一种由中间纵焊铝管，外层高密度聚乙烯管材专用料、内层低密度聚乙烯内壁为复合有硅树脂、纵导向槽的以及层与层之间热熔胶共挤复合而成的新型通信微管道。2.2.2.2新型通信微管道专用复合管的常用规格有40/31mm、32/26mm、29/21mm等，应用于大口径雨水管道、顶管、路槽及短距离连接管道。2.2.2.3新型通信微管道专用复合管的使用寿命至少为20年，在敷设20年内可用气吹法吹进或吹出微管。2.2.2.4新型通信微管道专用复合管的内壁摩擦系数不得大于0.2；外壁硬度不得低于60。2.2.2.5新型通信微管道专用复合管的各项技术指标应符合CECS105-2000标准。2.2.3自承重式通信微管道：2.2.3.1自承重式通信微管道是以承重线和管道为一体的新型管线，承重线为内小直径钢丝绳外包裹高密度聚乙烯，管道为内壁复合有硅树脂、纵导向槽外包裹高密度聚乙烯复合料，高密度聚乙烯复合料要防腐、防老化50年以上。2.2.3.2自承重式通信微管道的规格有7×2.2+32/28mm、7×2.2+32/26mm、8×2.2+40/33...
