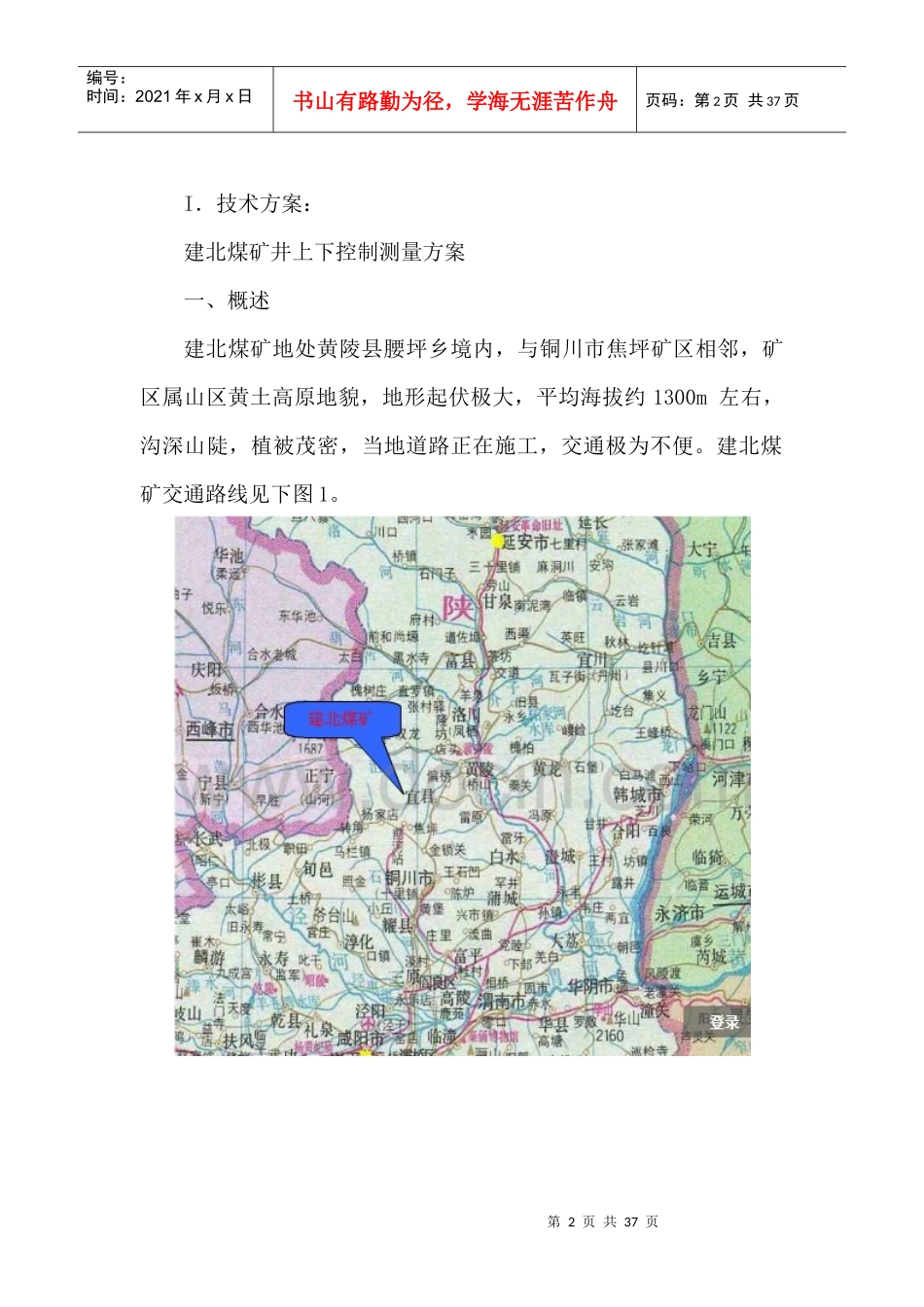

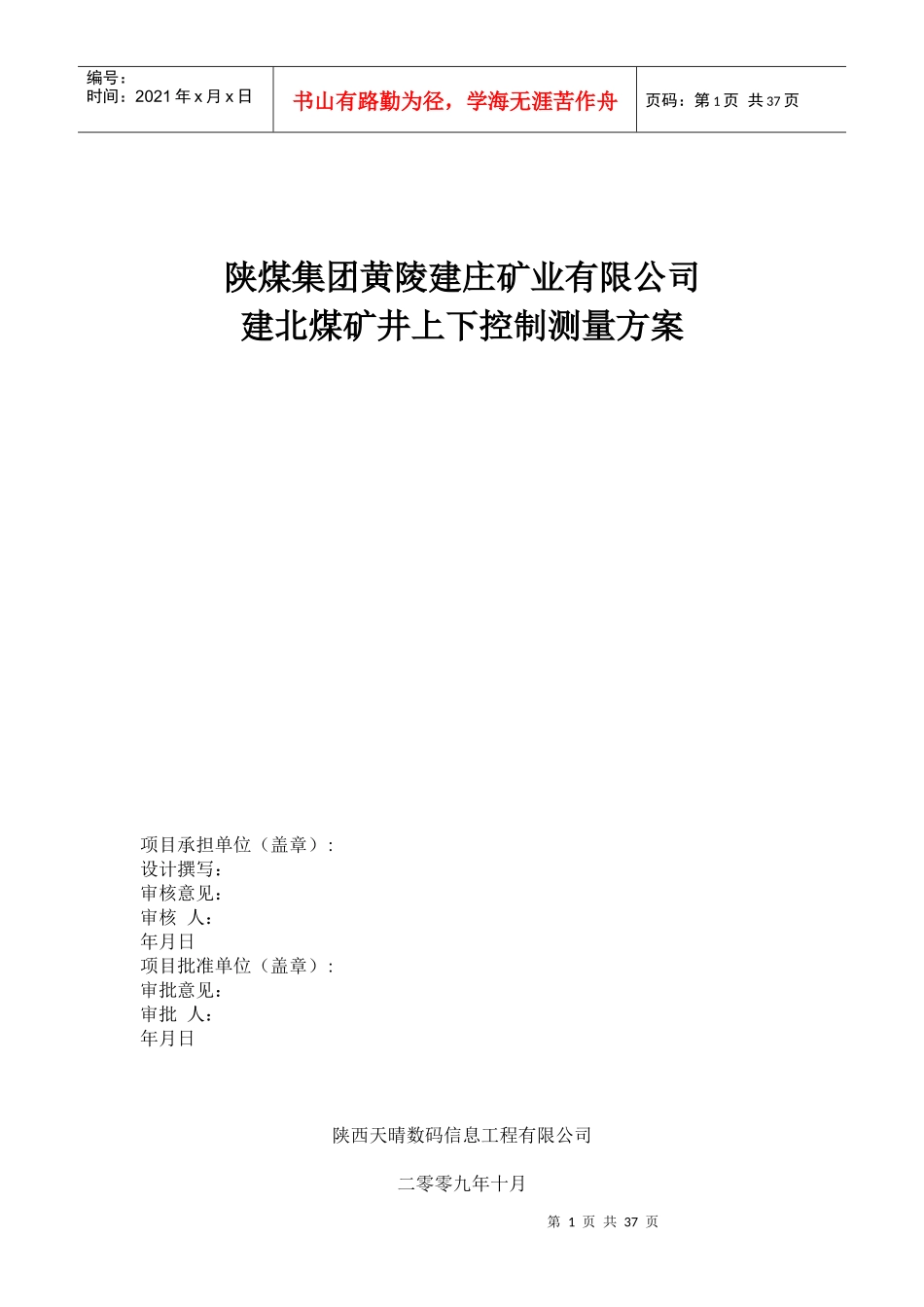

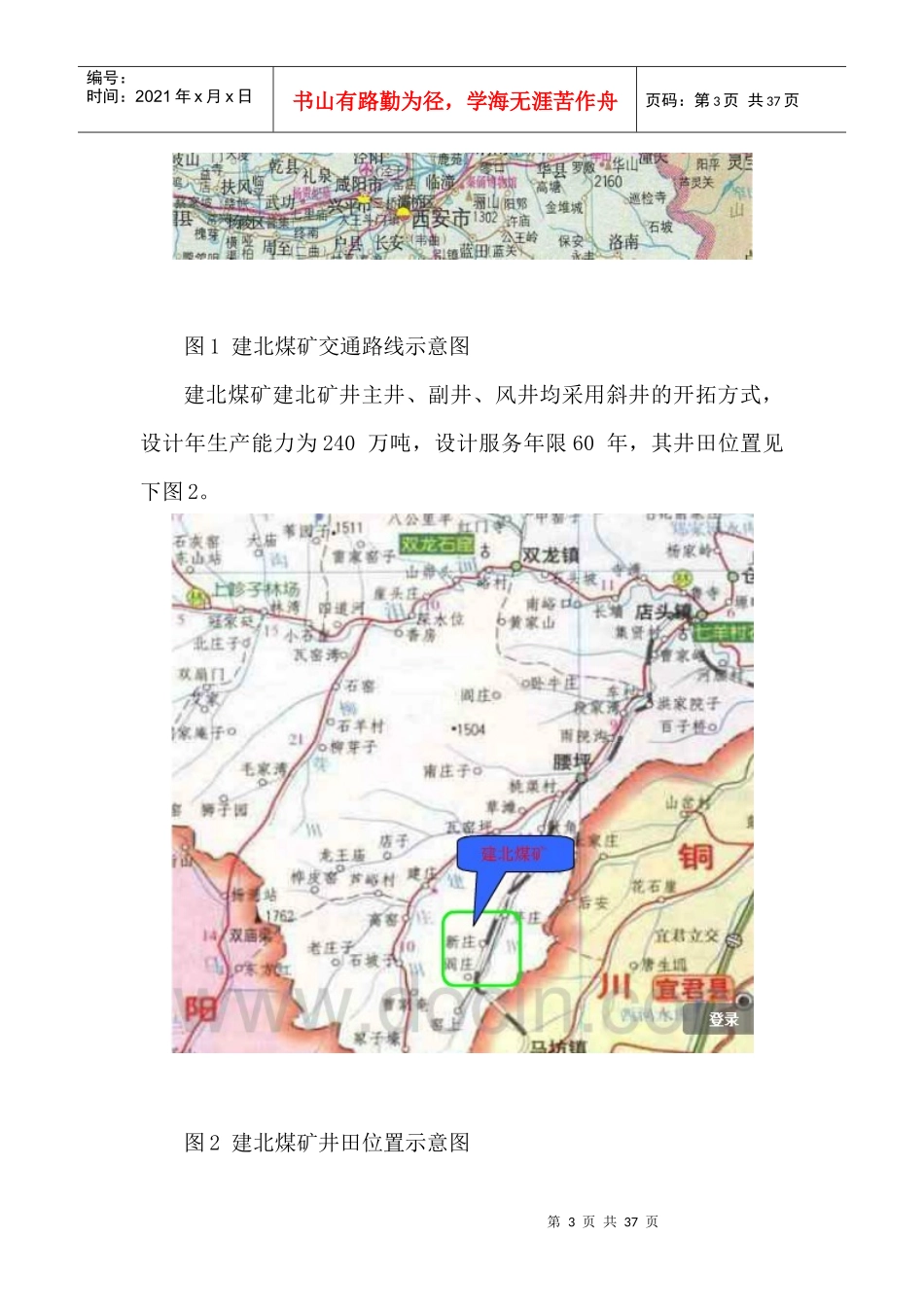

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页陕煤集团黄陵建庄矿业有限公司建北煤矿井上下控制测量方案项目承担单位（盖章）:设计撰写：审核意见：审核人：年月日项目批准单位（盖章）:审批意见：审批人：年月日陕西天晴数码信息工程有限公司二零零九年十月第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页I．技术方案：建北煤矿井上下控制测量方案一、概述建北煤矿地处黄陵县腰坪乡境内，与铜川市焦坪矿区相邻，矿区属山区黄土高原地貌，地形起伏极大，平均海拔约1300m左右，沟深山陡，植被茂密，当地道路正在施工，交通极为不便。建北煤矿交通路线见下图1。第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页图1建北煤矿交通路线示意图建北煤矿建北矿井主井、副井、风井均采用斜井的开拓方式，设计年生产能力为240万吨，设计服务年限60年，其井田位置见下图2。图2建北煤矿井田位置示意图第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页受陕煤集团黄陵建庄矿业有限公司(甲方)的邀请,陕西天晴数码信息工程有限公司针对甲方建北煤矿井上下控制测量的项目，实施地面控制网的恢复和井下控制测量的延伸等工作，依照甲方对矿山开采的控制测量工作的基本要求提出本技术方案。二、实施井上下控制测量工作的意义与内容建北煤矿的矿井建设工作接近尾声，地面建、构筑物按设计方案和要求已基本建设完成；井下巷道在原有主、副井与风井的巷道贯通之后，又向前延伸至一盘区，正在掘进101工作面。由于建井时期在修建各类建、构筑物的时候，对控制网造成了相当大的破坏，仅剩下一个控制点，无法满足工程建设的需要。井下控制测量因施工单位对巷道的处理，控制点也所剩无几，不能满足巷道延伸控制的需要。因此，尽快恢复地面控制网和延伸井下控制已是当务之急。其工作包括以下几个方面：（1）工业广场与风井之间平面和高程控制测量；（2）通过副斜井的井下平面和高程控制测量；（3）井下陀螺定向。三、技术设计(一)作业依据1.中华人民共和国能源部制定.煤矿测量规程.煤炭工业出版社.1989年；2.中国统配煤矿总公司生产局.煤矿测量手册.煤炭工业出版第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页社.1990年；3.中华人民共和国测绘行业标准《全球定位系统（GPS）测量规范》GBT18314-2001；4．中华人民共和国测绘行业标准《国家三、四等水准测量规范》GB12898-91。(二)地面控制测量（1）平面控制第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页图3地面GPS及井下导线控制网示意图根据建北煤矿主、副井工业广场和风井广场的地形条件与建、构筑物布置情况及井上、下联系测量的需要，计划设计包括办公楼顶和风井广场建筑物（或构筑物）上的控制点，共布设8个平面及高程控制点（高程根据需要至少每个井口应有三个控制点，如果平面和高程不能共用则另设高程控制点），构成比较良好的网形，再加上附近的三个国家控制点共101个点，建立E级平面控制网（见上图3），其精度完全能够满足近井点和工业广场地形测绘的要求，符合矿井长远建设和生产的需要。（2）高程控制高程以国家等级控制点为起算点，相对主、副斜井工业广场办公楼的平面控制点，建立地面水准控制点，实测四等三角高程，各第7页共37页第6页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共37页个控制点。（三）联系测量与井下控制测量建北煤矿因建设和生产的需要，主斜井和风斜井的使用存在较大的困难，因此本次井上、下联系测量通过副斜井进行。由于副井是斜井，故采用导线测量的方法，这样可将井上、下联系测量与井下控制测量一并考虑。（1）平面控制从主、副井附近办公楼上的近井点JB02开始，沿副斜井至辅助运输大巷，直至一盘区，巷道测量长度约3km。井下平面控制测量的方法是采用支导线测量的方法，以7″导线进行观测...
