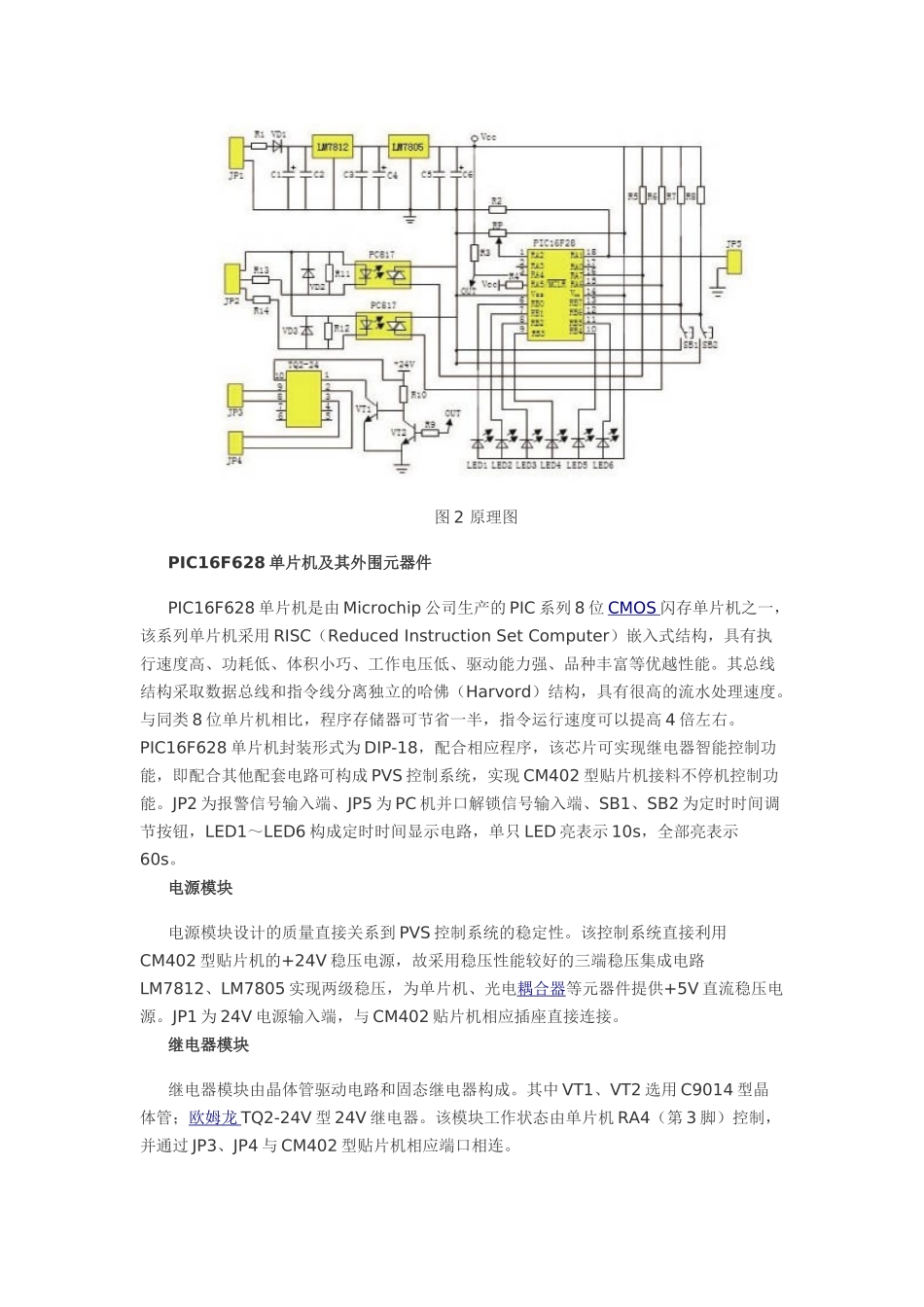

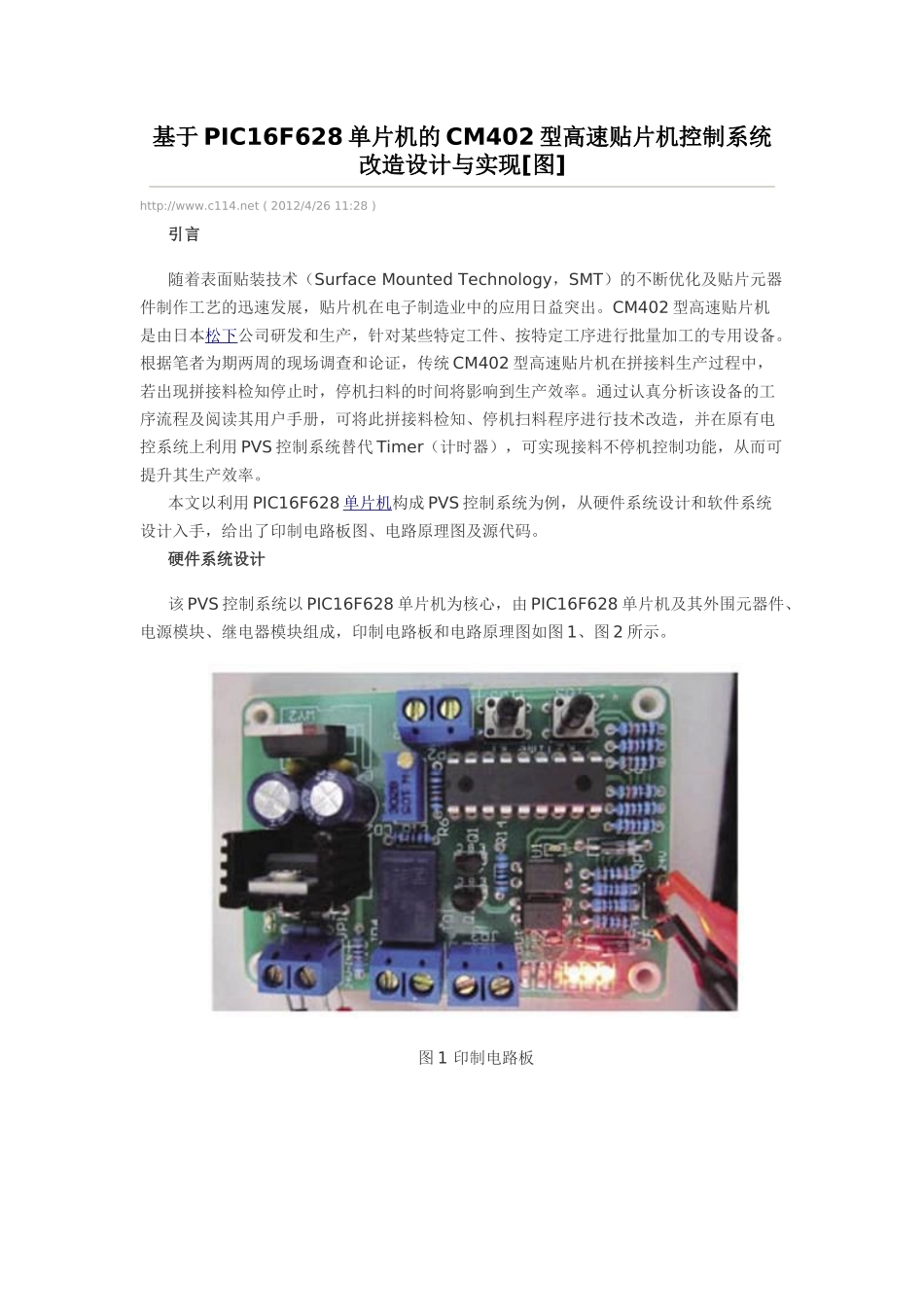

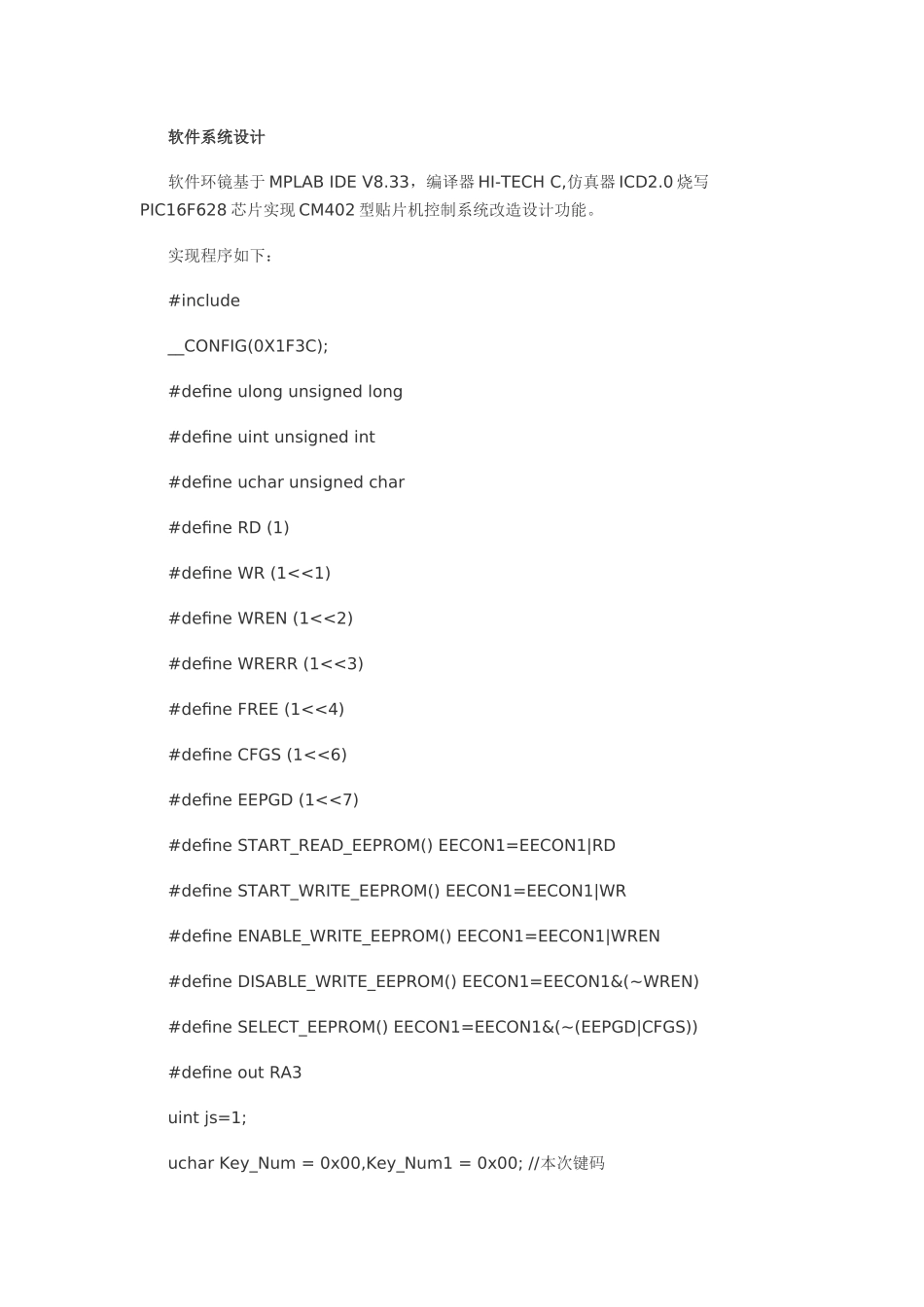

基于PIC16F628单片机的CM402型高速贴片机控制系统改造设计与实现[图]http://www.c114.net(2012/4/2611:28)引言随着表面贴装技术（SurfaceMountedTechnology，SMT）的不断优化及贴片元器件制作工艺的迅速发展，贴片机在电子制造业中的应用日益突出。CM402型高速贴片机是由日本松下公司研发和生产，针对某些特定工件、按特定工序进行批量加工的专用设备。根据笔者为期两周的现场调查和论证，传统CM402型高速贴片机在拼接料生产过程中，若出现拼接料检知停止时，停机扫料的时间将影响到生产效率。通过认真分析该设备的工序流程及阅读其用户手册，可将此拼接料检知、停机扫料程序进行技术改造，并在原有电控系统上利用PVS控制系统替代Timer（计时器），可实现接料不停机控制功能，从而可提升其生产效率。本文以利用PIC16F628单片机构成PVS控制系统为例，从硬件系统设计和软件系统设计入手，给出了印制电路板图、电路原理图及源代码。硬件系统设计该PVS控制系统以PIC16F628单片机为核心，由PIC16F628单片机及其外围元器件、电源模块、继电器模块组成，印制电路板和电路原理图如图1、图2所示。图1印制电路板图2原理图PIC16F628单片机及其外围元器件PIC16F628单片机是由Microchip公司生产的PIC系列8位CMOS闪存单片机之一，该系列单片机采用RISC（ReducedInstructionSetComputer）嵌入式结构，具有执行速度高、功耗低、体积小巧、工作电压低、驱动能力强、品种丰富等优越性能。其总线结构采取数据总线和指令线分离独立的哈佛（Harvord）结构，具有很高的流水处理速度。与同类8位单片机相比，程序存储器可节省一半，指令运行速度可以提高4倍左右。PIC16F628单片机封装形式为DIP-18，配合相应程序，该芯片可实现继电器智能控制功能，即配合其他配套电路可构成PVS控制系统，实现CM402型贴片机接料不停机控制功能。JP2为报警信号输入端、JP5为PC机并口解锁信号输入端、SB1、SB2为定时时间调节按钮，LED1～LED6构成定时时间显示电路，单只LED亮表示10s，全部亮表示60s。电源模块电源模块设计的质量直接关系到PVS控制系统的稳定性。该控制系统直接利用CM402型贴片机的+24V稳压电源，故采用稳压性能较好的三端稳压集成电路LM7812、LM7805实现两级稳压，为单片机、光电耦合器等元器件提供+5V直流稳压电源。JP1为24V电源输入端，与CM402贴片机相应插座直接连接。继电器模块继电器模块由晶体管驱动电路和固态继电器构成。其中VT1、VT2选用C9014型晶体管；欧姆龙TQ2-24V型24V继电器。该模块工作状态由单片机RA4（第3脚）控制，并通过JP3、JP4与CM402型贴片机相应端口相连。软件系统设计软件环镜基于MPLABIDEV8.33，编译器HI-TECHC,仿真器ICD2.0烧写PIC16F628芯片实现CM402型贴片机控制系统改造设计功能。实现程序如下：#include__CONFIG(0X1F3C);#defineulongunsignedlong#defineuintunsignedint#defineucharunsignedchar#defineRD(1)#defineWR(1<<1)#defineWREN(1<<2)#defineWRERR(1<<3)#defineFREE(1<<4)#defineCFGS(1<<6)#defineEEPGD(1<<7)#defineSTART_READ_EEPROM()EECON1=EECON1|RD#defineSTART_WRITE_EEPROM()EECON1=EECON1|WR#defineENABLE_WRITE_EEPROM()EECON1=EECON1|WREN#defineDISABLE_WRITE_EEPROM()EECON1=EECON1&(~WREN)#defineSELECT_EEPROM()EECON1=EECON1&(~(EEPGD|CFGS))#defineoutRA3uintjs=1;ucharKey_Num=0x00,Key_Num1=0x00;//本次键码ucharKey_Backup=0x00,Key_Backup1=0x00;//备份键码ucharkey,temp,key1,temp1;bitKey_Dis_F=0,Key_Dis_F1=0,OFF_ON=0;ucharES=1,ES_DATA=1;bita;ulongz=1;ucharES_BC_DATA;voidms(uintb);voidkeyscan(void);charreadByte(charaddr);voidwriteByte(charaddr,chardata);voidX_Y_IN(void);voidmain(){TRISB2=0;TRISB3=0;TRISB4=0;TRISB5=0;TRISA6=0;TRISA7=0;RB2=1;RB3=1;RB4=1;RB5=1;RA6=1;RA7=1;TRISB0=1;TRISB1=1;RB0=1;RB1=1;TRISB6=1;TRISB7=1;RB7=1;RB6=1;GIE=1;PEIE=1;T1CON=0X01;TMR1IE=1;TMR1IF=0;TMR1L=0XEF;TMR1H=0XD8;CM0=1;CM1=0;CM2=1;C2OUT=0;C2INV=1;TRISA4=0;RA4=1;TRISA3=0;RA3=1;a=out=1;ES_BC_DATA=readByte(0x00);ES_DATA...
