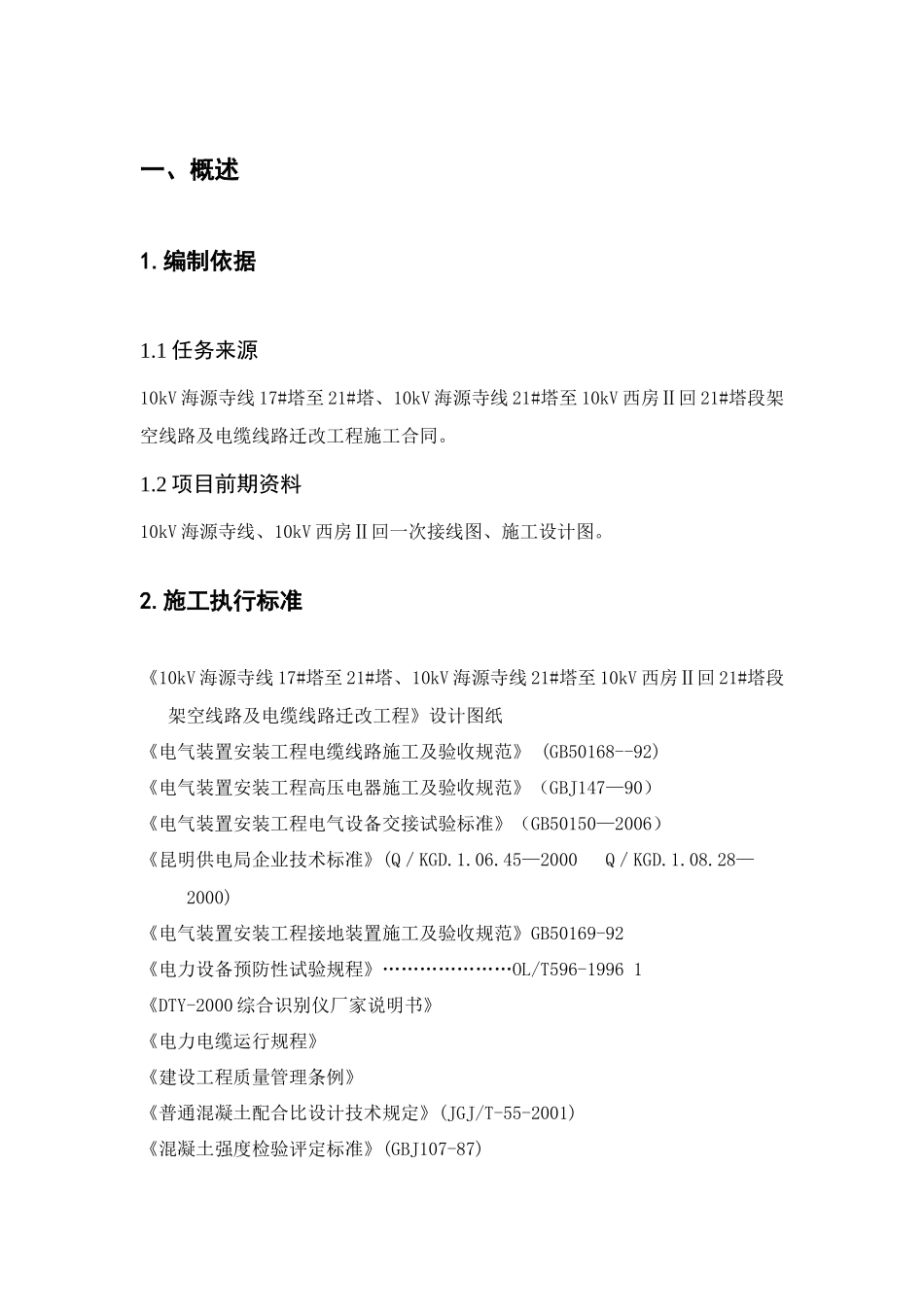

一、概述1.编制依据1.1任务来源10kV海源寺线17#塔至21#塔、10kV海源寺线21#塔至10kV西房Ⅱ回21#塔段架空线路及电缆线路迁改工程施工合同。1.2项目前期资料10kV海源寺线、10kV西房Ⅱ回一次接线图、施工设计图。2.施工执行标准《10kV海源寺线17#塔至21#塔、10kV海源寺线21#塔至10kV西房Ⅱ回21#塔段架空线路及电缆线路迁改工程》设计图纸《电气装置安装工程电缆线路施工及验收规范》(GB50168--92)《电气装置安装工程高压电器施工及验收规范》（GBJ147—90）《电气装置安装工程电气设备交接试验标准》（GB50150—2006）《昆明供电局企业技术标准》(Q／KGD.1.06.45—2000Q／KGD.1.08.28—2000)《电气装置安装工程接地装置施工及验收规范》GB50169-92《电力设备预防性试验规程》…………………OL/T596-19961《DTY-2000综合识别仪厂家说明书》《电力电缆运行规程》《建设工程质量管理条例》《普通混凝土配合比设计技术规定》(JGJ/T-55-2001)《混凝土强度检验评定标准》(GBJ107-87)《建筑桩基技术规范》（JGJ94-94）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑钢结构焊接技术规程》（JGJ81-2002）《钢结构工程施工质量验收规范》（GB50205-2002）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《土方与爆破工程施工及验收规范》(GBJ201-83)《建筑工程质量检验评定标准》(GBJ301-88)《混凝土结构设计规范》(GB50010-2002)《建筑结构检测技术标准》(GB/T50344-2004)《钢结构设计规范》(GB50017-2003)《钢结构高强度螺栓连接的设计、施工及验收规范》(JGJ82-91)《架空送电线路钢管杆设计技术规定》(DL/T5130-2001)《输电线路施工机具设计、试验基本要求》(DL/T875-2004)《架空送电线路导地线液压施工工艺规程》（SDJ226-87）《超高压输电线路张力架线施工工艺导则》（SDJ226-87）《高压绝缘子瓷件技术条件》(GB772-87)3.工程概况3.1工程施工相关单位建设单位：昆明国家高新技术产业开发区国有资产经营有限公司项目管理单位：云南电网有限责任公司昆明五华供电局设计单位：昆明鼎能电力设计有限公司监理单位：昆明国家高新技术产业开发区国有资产经营有限公司施工单位：四川省升辉建筑安装工程有限公司运行维护单位：云南电网有限责任公司昆明五华供电局3.2施工范围及主要工程量3.2.1施工范围：（1）10kV海源寺线15#杆后段；（2）10kV西房Ⅱ回19#杆后段。3.2.2主要工程量：10kV海源寺线17#塔至21#塔、10kV海源寺线21#塔至10kV西房Ⅱ回21#塔段架空线路及电缆线路迁改工程：（1）拆除10kV海源寺线17#塔至21#塔、10kV海源寺线21#塔至10kV西房Ⅱ回21#塔段架空线路及电缆线路；（2）在10kV海源寺线16#塔旁新建10kV海源寺线4号户外开关站（六分路），由10kV海源寺线16#塔新装智能负荷开关1台后，T接ZC-YJV22-8.7/15kV-3*400mm电缆接入新建10kV海源寺线4号户外开关站010开关，再由新建10kV海源寺线4号户外开关站01E开关新敷设ZC-YJV22-8.7/15kV-3*400mm电缆接至10kV西房Ⅱ回21#塔；（3）10kV西房Ⅱ回21#塔与10kV海源寺线21#塔联络开关更换为智能负荷开关。（4）相关电缆头制作、电气试验及核相工作。备注：本次改造工作结束后，（1）原10kV海源寺线17号杆变更为10kV海源寺线左支16.1号杆及相应客户线路杆号刷新；（2）10kV西房Ⅱ回21#塔与10kV海源寺线21#塔联络变更为10kV西房Ⅱ回21#塔与10kV海源寺线4号户外开关站01E开关联络，分断点为10kV西房Ⅱ回21#塔。3.3施工期限计划开工日期：年月日计划竣工日期：年月日3.4工程特点本工程施工区域主要是在道路边，跨越公路放、紧线设专人指挥，注意过往行人及车辆，安排专职人员进行监护工作。4.主要风险概述本工程中存在的风险主要有29项，其中高风险0项、中风险29项、低风险0项、可接受的风险0项，从分布来看，作业风险有29项、环境与职业健康风险有0项。二、风险评估及控制（一）.现场勘查情况1、勘查时间：2017月01月20日2、勘查单位：四川省升辉建筑安装工程有限公司、云南电网有限责任公司昆明五华供电局3、工作任务：10kV海源寺线17#塔至21#塔、10kV海源寺线21#塔至10kV西房Ⅱ回21#塔段架空线路及电缆线路迁改工程：（1）拆除1...
