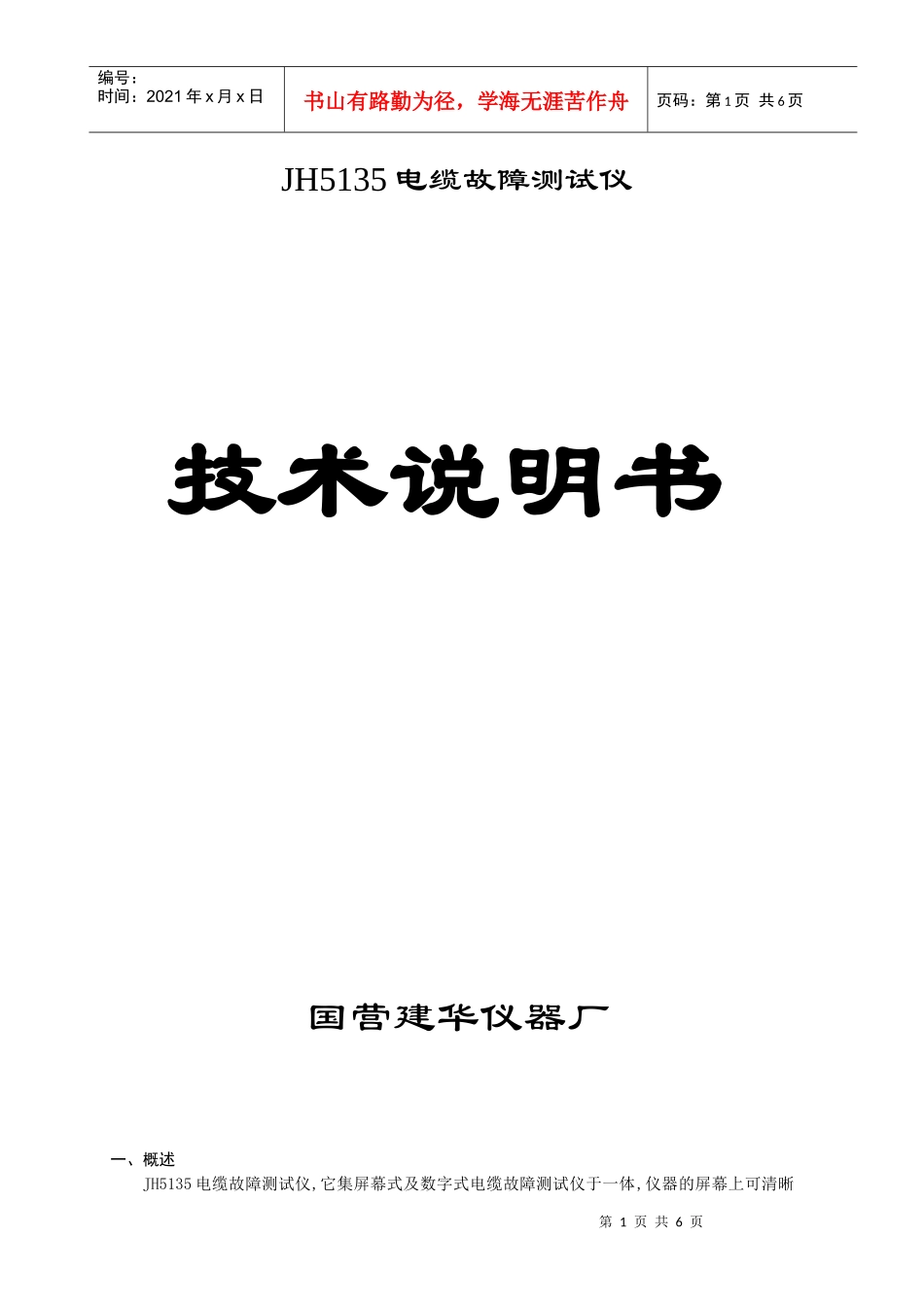

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页JH5135电缆故障测试仪技术说明书国营建华仪器厂一、概述JH5135电缆故障测试仪,它集屏幕式及数字式电缆故障测试仪于一体,仪器的屏幕上可清晰第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页观察到故障的类型,故障的准确位置由LED数码管显示,使用者一目了然,该仪器特别适用于有线通信部门、电力部门、电缆生产厂家和其它大型厂矿、企业等探测通信电缆的开路、短路、阻抗失配等故障的位置和类型，也可用来测量电缆的长度和电磁波信号在电缆中的传播速度。该仪器的工作原理是通过向被测电缆发送电脉冲，电脉冲在传输过程中遇到开路或短路处会因阻抗失配产生反射，反射脉冲传回到仪器中经处理后，显示在屏幕上，通过发送脉冲到反射脉冲延迟时间的计算，在仪器的LED数码管上显示出故障的实际距离。由于该仪器应用了高稳定的晶体振荡器作时标，测量数据经微机处理，因而具有智能化、准确、可靠等突出优点，同时仪器采用便携式防水机箱，可交直流两用，适合野外作业。二、主要技术参数1、被测电缆种类：指己规定波速系数的电缆和任意波速系数的电缆市话电缆V.P.C.0.75塑料电缆V.P.C.0.78边防电缆V.P.C.0.80对称电缆V.P.C.0.83同轴电缆V.P.C.0.93其它任意电缆V.P.C.0.40.992、线路阻抗：10Ω1KΩ分0.1Km；0.2Km；0.5Km；1Km；2Km；5Km；10Km,共七档3、量范围：20m10Km4、测量精度：满量程的2%以内5、发送脉冲幅度负载开路：>10V负载1KΩ：>8V负载100Ω：>6V负载10Ω：>2V6、输出阻抗：约100Ω7、供电电源：交流220V，50Hz直流12.5V（专用稳压电源）8、功耗：交流，约35VA直流，约18VA9、使用环境：-10℃+40℃，相对湿度：≤80%10、重量：主机（带电池），约9.5Kg充电器，约2Kg11、体积：主机，520×210×185mm充电器，180×170×80mm三、工作原理JH5135电缆故障测试仪的工作原理是通过向被测故障电缆发送脉冲，电脉冲在有故障的电缆传输过程中会因阻抗失配而产生反射脉冲，通过对发射脉冲和反射脉冲延迟时间的计算来确定电缆的故障位置。该电缆故障测试仪由波形显示，光标控制，CPU管理，供电电源及充电器等五大部份组成，其原理方框图如下：第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页JH5135电原理方框图1、波形显示这部份包括X偏转电路、Y通道放大偏转电路、显示器控制、脉冲信号发生电路。2、光标控制JH5135操作面板示意图由时基信号触发，光标可任意调整，同时根据各量程的要求与发射脉冲同步移动，光标定位故障电缆的故障反射点，并控制计数闸门，使计数器正确计数。3、CPU管理系统这部份包括波速系数的调整输入，故障距离的自动计数及计算，计数结果的LED显示，引线长度的扣除等本仪器由单片机87C51做为整个机器的计数控制，计数显示，波速系数的调整及输入的控制中心，波速系数由两位输入（0.010.99），可根据不同电缆将该电缆的波速系数由输入键调至某一量值，面板上通过两位数码管直接显示出来，高位或低位按键每按动一下，数码管自动增1（09增量循环）。显示器为六位数字显示，计数脉冲由100MHz晶体振荡器产生，因此，在波速系数为0.67时计数分辨率为1m。引线长度扣除是用来在故障电缆测量时，当需要用一短引线（≤200m）接至被测电缆时使用的（测量盲区20m）。4、电源此部份包括稳压器和直流变换器。12.5V直流电压经BG1、BG2、BG3组成的稳压器，稳压到9.6V，作为变换器校正电路和数字显示器的电源，同时9.6V经R6降到9V，作为波形显示器部份的电源，BG1、BG2组成复合联结，等效于一个PNP三极管。变换器由BG6、BG7组成的单端变压器耦合振荡器，R4、R5为偏置电阻，C2为加速起振电容，BG8、BG9为保护二极管，由于振荡波形控制在非对称状态，导通时间较长，截止时间较短，截止时能在变压器两端产生较高的脉冲电压，该电压经整流滤波后得到较准确的+1500V、-600V、+110V、30V电压供示波管使用，示波管灯丝也是由变压器B1产生的，有效值为6.3V。5、充电部份充电部份是本机的一个附件，它...
