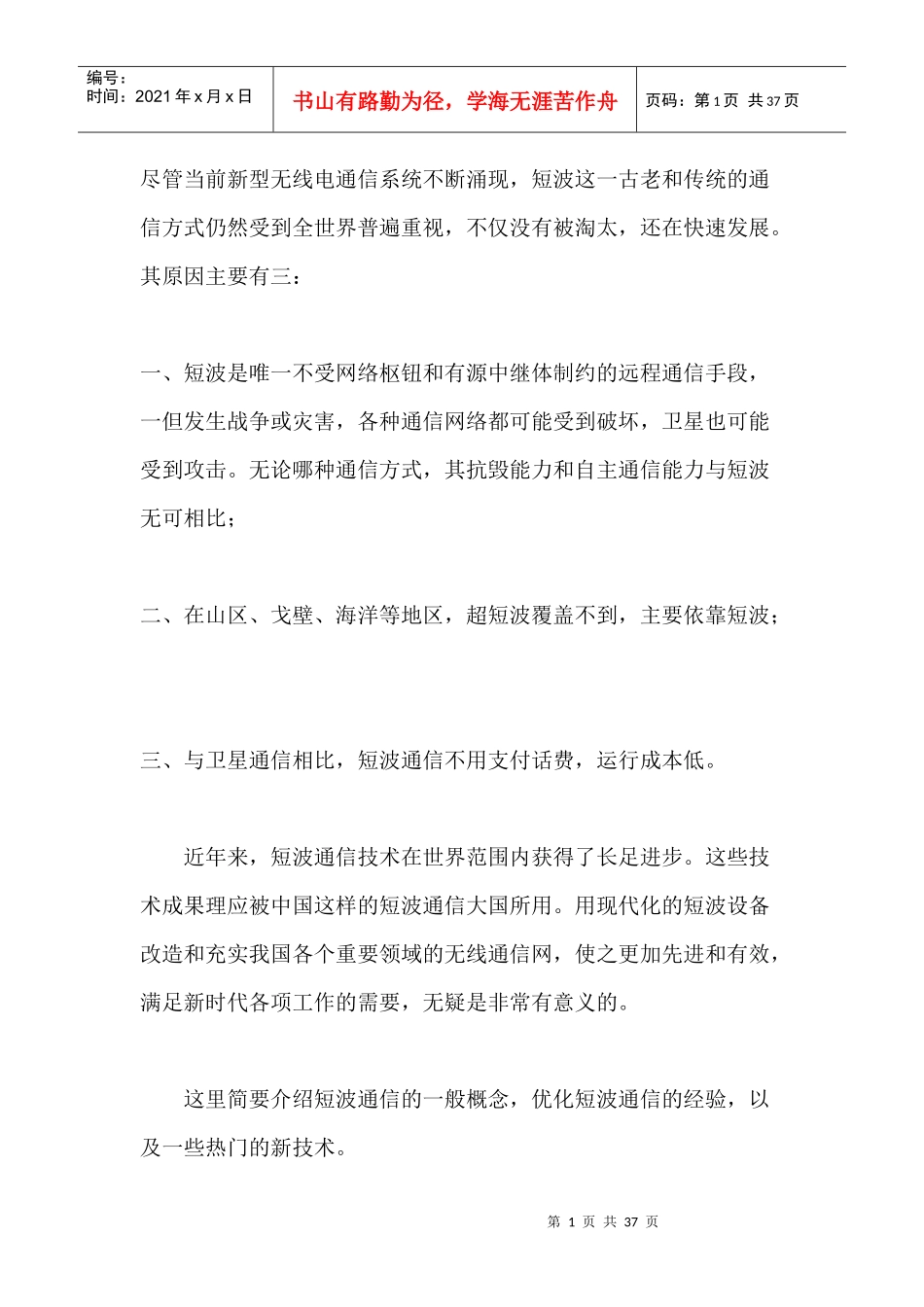

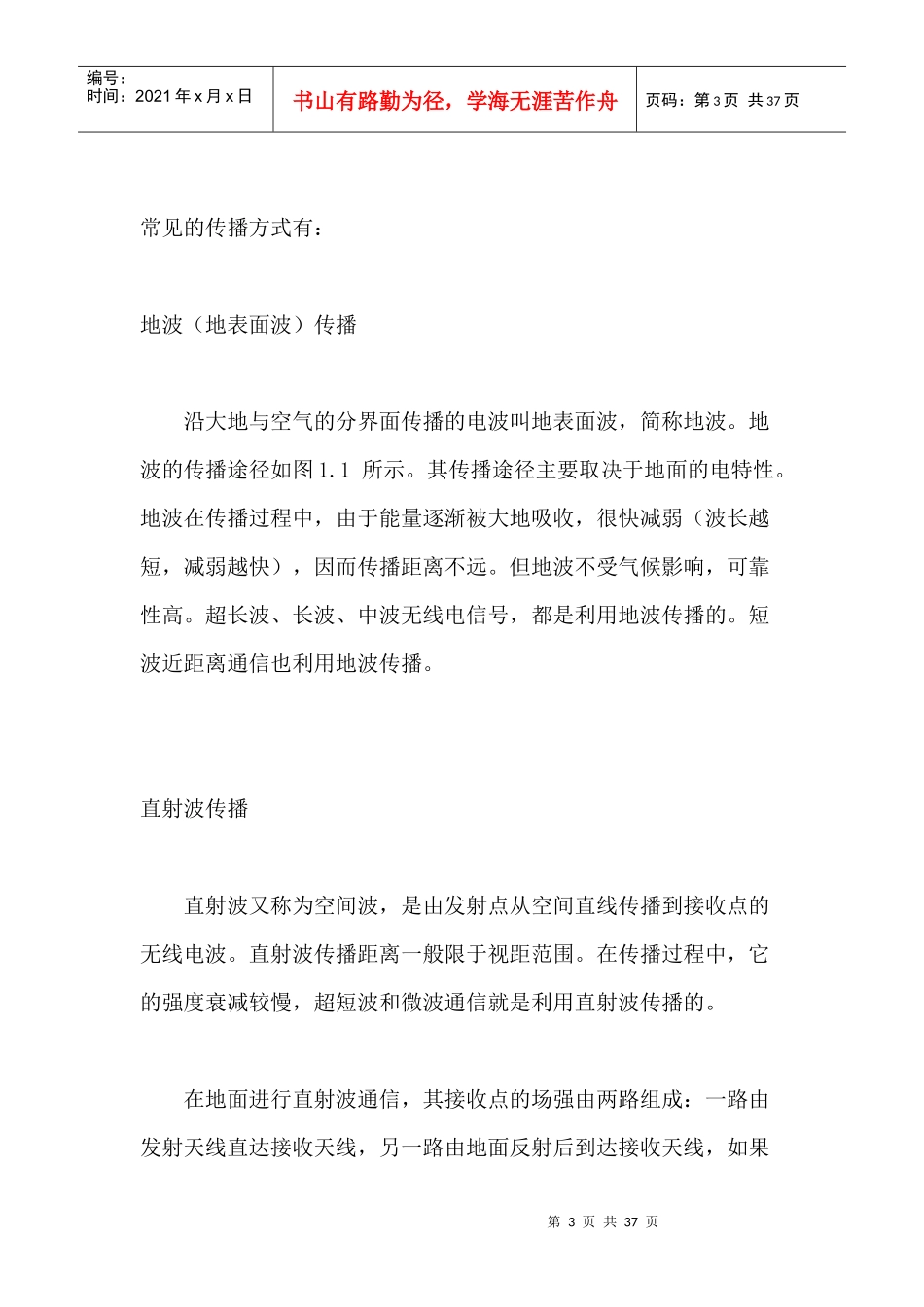

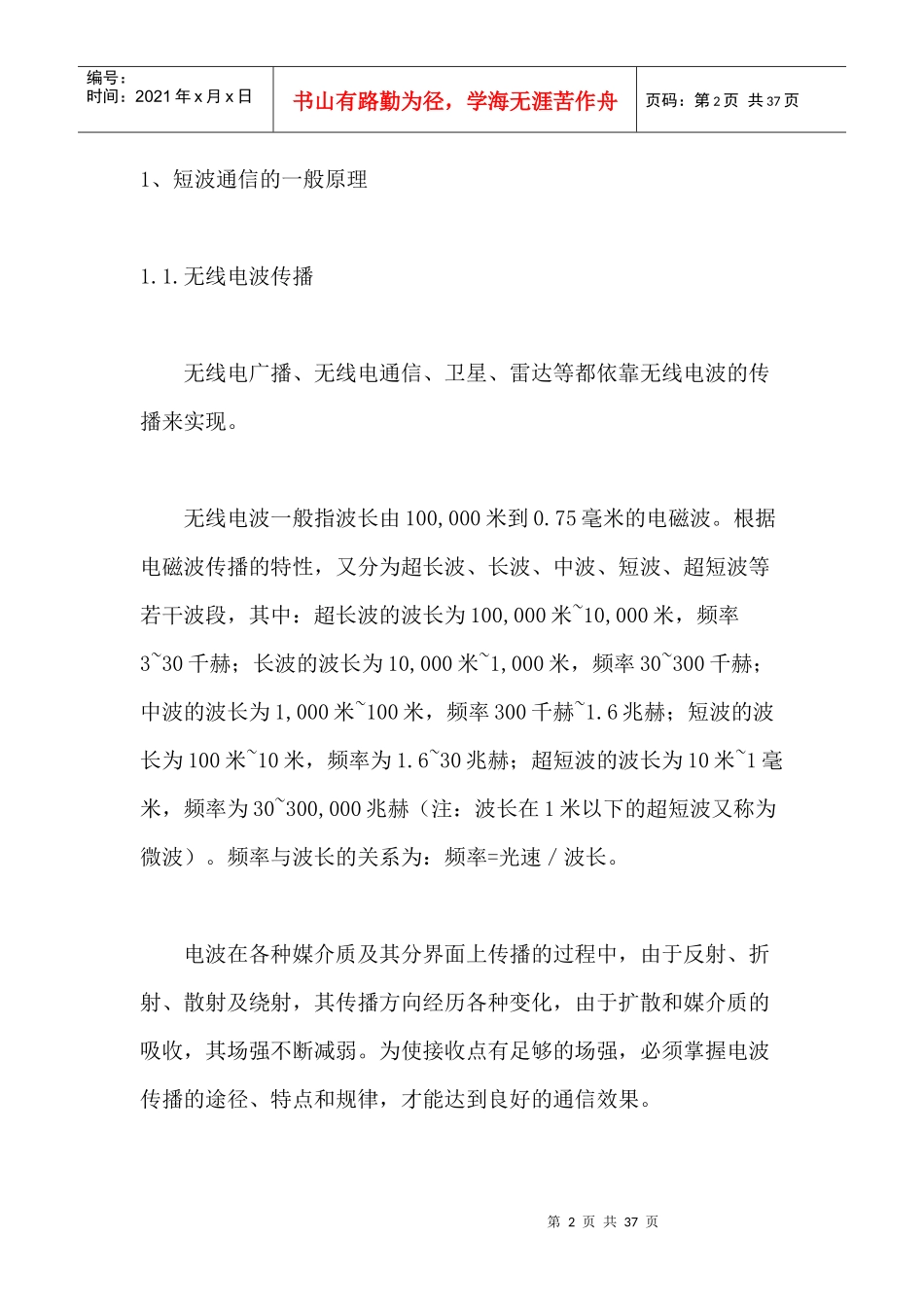

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页尽管当前新型无线电通信系统不断涌现，短波这一古老和传统的通信方式仍然受到全世界普遍重视，不仅没有被淘太，还在快速发展。其原因主要有三：一、短波是唯一不受网络枢钮和有源中继体制约的远程通信手段，一但发生战争或灾害，各种通信网络都可能受到破坏，卫星也可能受到攻击。无论哪种通信方式，其抗毁能力和自主通信能力与短波无可相比；二、在山区、戈壁、海洋等地区，超短波覆盖不到，主要依靠短波；三、与卫星通信相比，短波通信不用支付话费，运行成本低。近年来，短波通信技术在世界范围内获得了长足进步。这些技术成果理应被中国这样的短波通信大国所用。用现代化的短波设备改造和充实我国各个重要领域的无线通信网，使之更加先进和有效，满足新时代各项工作的需要，无疑是非常有意义的。这里简要介绍短波通信的一般概念，优化短波通信的经验，以及一些热门的新技术。第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页1、短波通信的一般原理1.1.无线电波传播无线电广播、无线电通信、卫星、雷达等都依靠无线电波的传播来实现。无线电波一般指波长由100,000米到0.75毫米的电磁波。根据电磁波传播的特性，又分为超长波、长波、中波、短波、超短波等若干波段，其中：超长波的波长为100,000米~10,000米，频率3~30千赫；长波的波长为10,000米~1,000米，频率30~300千赫；中波的波长为1,000米~100米，频率300千赫~1.6兆赫；短波的波长为100米~10米，频率为1.6~30兆赫；超短波的波长为10米~1毫米，频率为30~300,000兆赫（注：波长在1米以下的超短波又称为微波）。频率与波长的关系为：频率=光速／波长。电波在各种媒介质及其分界面上传播的过程中，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页常见的传播方式有：地波（地表面波）传播沿大地与空气的分界面传播的电波叫地表面波，简称地波。地波的传播途径如图1.1所示。其传播途径主要取决于地面的电特性。地波在传播过程中，由于能量逐渐被大地吸收，很快减弱（波长越短，减弱越快），因而传播距离不远。但地波不受气候影响，可靠性高。超长波、长波、中波无线电信号，都是利用地波传播的。短波近距离通信也利用地波传播。直射波传播直射波又称为空间波，是由发射点从空间直线传播到接收点的无线电波。直射波传播距离一般限于视距范围。在传播过程中，它的强度衰减较慢，超短波和微波通信就是利用直射波传播的。在地面进行直射波通信，其接收点的场强由两路组成：一路由发射天线直达接收天线，另一路由地面反射后到达接收天线，如果第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页天线高度和方向架设不当，容易造成相互干扰（例如电视的重影）。限制直射波通信距离的因素主要是地球表面弧度和山地、楼房等障碍物，因此超短波和微波天线要求尽量高架。天波传播天波是由天线向高空辐射的电磁波遇到大气电离层折射后返回地面的无线电波。电离层只对短波波段的电磁波产生反射作用，因此天波传播主要用于短波远距离通信。散射传播散射传播是由天线辐射出去的电磁波投射到低空大气层或电离层中不均匀介质时产生散射，其中一部份到达接收点。散射传播距离远，但是效率低，不易操作，使用并不广泛。第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页1.2电离层的作用电离层对短波通信起着主要作用，因此是我们研究的重点。电离层是指从距地面大约60公里到2000公里处于电离状态的高空大气层。上疏下密的高空大气层，在太阳紫外线、太阳日冕的软X射线和太阳表面喷出的微粒流作用下，大气气体分子或原子中的电子分裂出来，形成离子和自由电子，这个过程叫电...
