连拱隧道防排水施工技术VIP免费

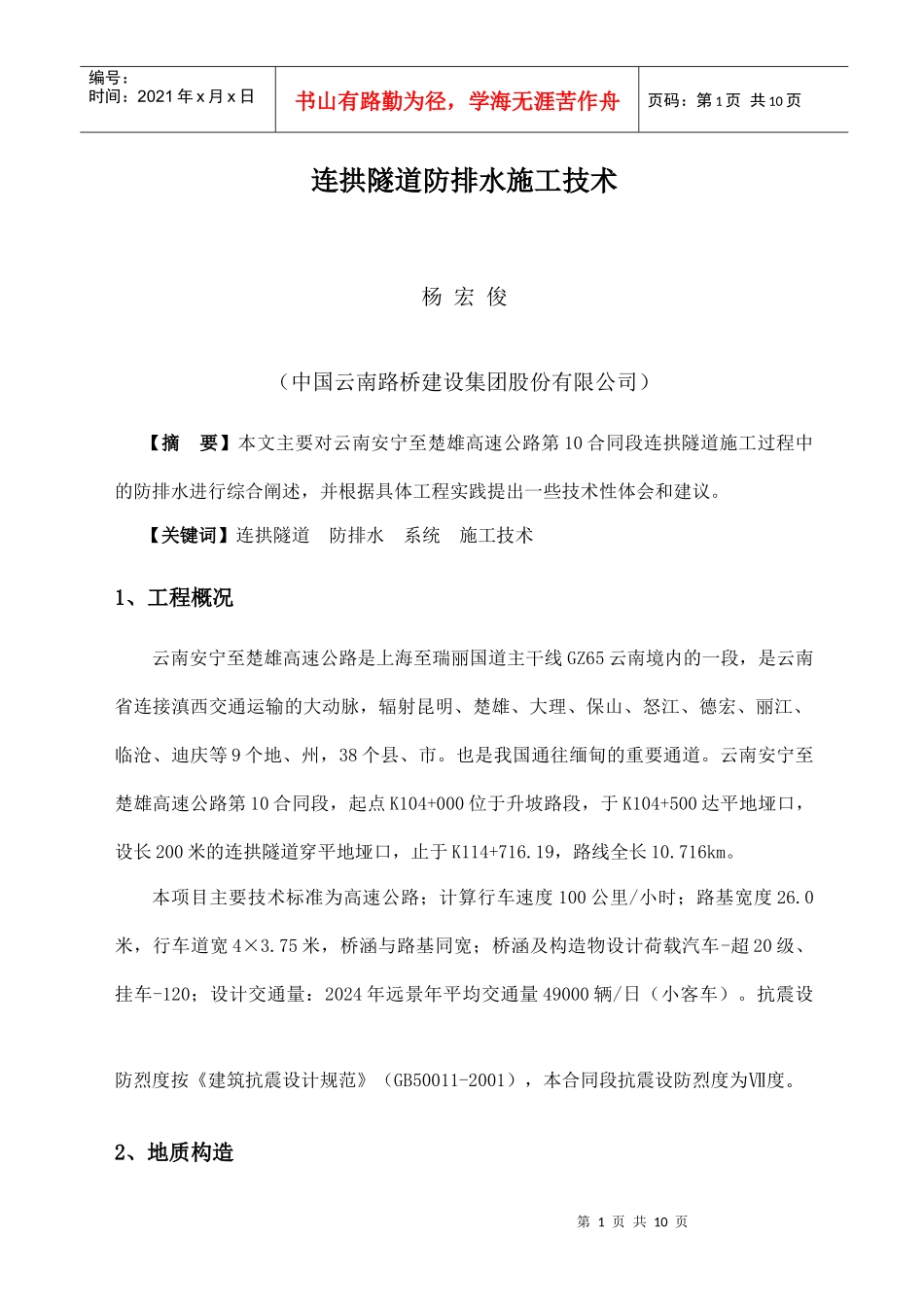

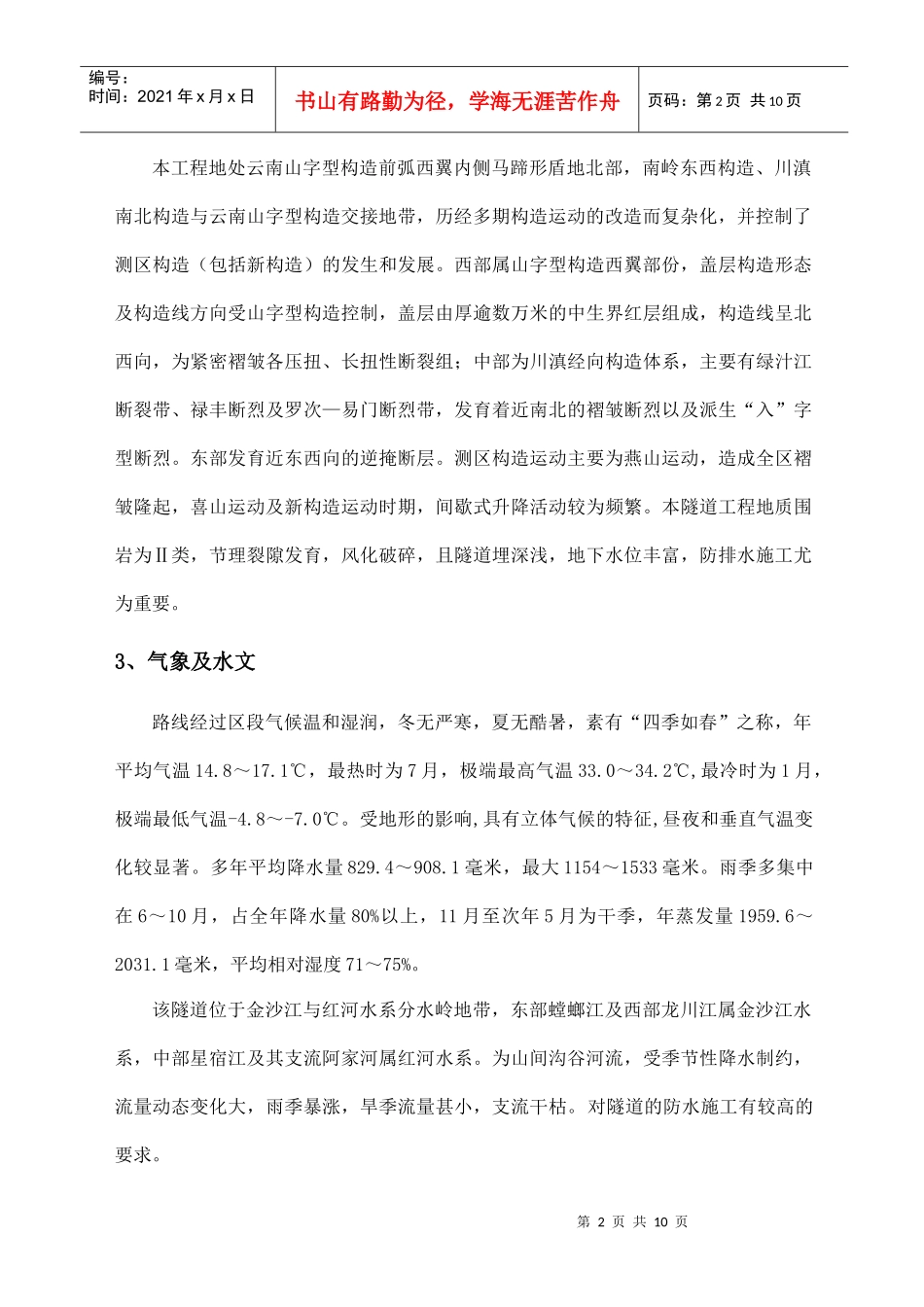

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页连拱隧道防排水施工技术杨宏俊（中国云南路桥建设集团股份有限公司）【摘要】本文主要对云南安宁至楚雄高速公路第10合同段连拱隧道施工过程中的防排水进行综合阐述，并根据具体工程实践提出一些技术性体会和建议。【关键词】连拱隧道防排水系统施工技术1、工程概况云南安宁至楚雄高速公路是上海至瑞丽国道主干线GZ65云南境内的一段，是云南省连接滇西交通运输的大动脉，辐射昆明、楚雄、大理、保山、怒江、德宏、丽江、临沧、迪庆等9个地、州，38个县、市。也是我国通往缅甸的重要通道。云南安宁至楚雄高速公路第10合同段，起点K104+000位于升坡路段，于K104+500达平地垭口，设长200米的连拱隧道穿平地垭口，止于K114+716.19，路线全长10.716km。本项目主要技术标准为高速公路；计算行车速度100公里/小时；路基宽度26.0米，行车道宽4×3.75米，桥涵与路基同宽；桥涵及构造物设计荷载汽车-超20级、挂车-120；设计交通量：2024年远景年平均交通量49000辆/日（小客车）。抗震设防烈度按《建筑抗震设计规范》（GB50011-2001），本合同段抗震设防烈度为Ⅶ度。2、地质构造第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页本工程地处云南山字型构造前弧西翼内侧马蹄形盾地北部，南岭东西构造、川滇南北构造与云南山字型构造交接地带，历经多期构造运动的改造而复杂化，并控制了测区构造（包括新构造）的发生和发展。西部属山字型构造西翼部份，盖层构造形态及构造线方向受山字型构造控制，盖层由厚逾数万米的中生界红层组成，构造线呈北西向，为紧密褶皱各压扭、长扭性断裂组；中部为川滇经向构造体系，主要有绿汁江断裂带、禄丰断烈及罗次—易门断烈带，发育着近南北的褶皱断烈以及派生“入”字型断烈。东部发育近东西向的逆掩断层。测区构造运动主要为燕山运动，造成全区褶皱隆起，喜山运动及新构造运动时期，间歇式升降活动较为频繁。本隧道工程地质围岩为Ⅱ类，节理裂隙发育，风化破碎，且隧道埋深浅，地下水位丰富，防排水施工尤为重要。3、气象及水文路线经过区段气候温和湿润，冬无严寒，夏无酷暑，素有“四季如春”之称，年平均气温14.8～17.1℃，最热时为7月，极端最高气温33.0～34.2℃,最冷时为1月，极端最低气温-4.8～-7.0℃。受地形的影响,具有立体气候的特征,昼夜和垂直气温变化较显著。多年平均降水量829.4～908.1毫米，最大1154～1533毫米。雨季多集中在6～10月，占全年降水量80%以上，11月至次年5月为干季，年蒸发量1959.6～2031.1毫米，平均相对湿度71～75%。该隧道位于金沙江与红河水系分水岭地带，东部螳螂江及西部龙川江属金沙江水系，中部星宿江及其支流阿家河属红河水系。为山间沟谷河流，受季节性降水制约，流量动态变化大，雨季暴涨，旱季流量甚小，支流干枯。对隧道的防水施工有较高的要求。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页4、防排水系统的施工防排水系统遵循“以防为主、防排结合、多道防线、综合治理”的原则。项目部防排水系统设置见图1。图1隧道防排水系统示意图4.1中隔墙顶防排水连拱隧道在拱部和边墙部位的防排水与分离式隧道相同，防排水难点主要位于中隔墙顶，因为此部位二衬混凝土存在一条施工纵向通缝和中隔墙环向施工缝与沉降缝。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页拱部渗水通过防水板与初支之间的空隙下渗至中隔墙顶后如何顺利排走是连拱隧道处理渗漏水的难点所在。隧道中隔墙防排水可以看作由环向排水管、纵向排水管、竖向排水管及墙顶防水板几个方面组成。见图2。纵向排水管沿隧道轴向铺设，在中隔墙上设置竖向排水管与纵向排水管进行连接，下方接入隧道排水边沟形成完整的排水系统，在中隔墙顶面上铺设防水板，与拱墙防水板进行焊接成为整体，铺设成“U”形。图2中隔顶排水示意图4.1.1中隔墙顶排水系统施工技术难点中隔墙防排水采用预埋管道、铺防水板及中隔墙混凝土采用牛角...
