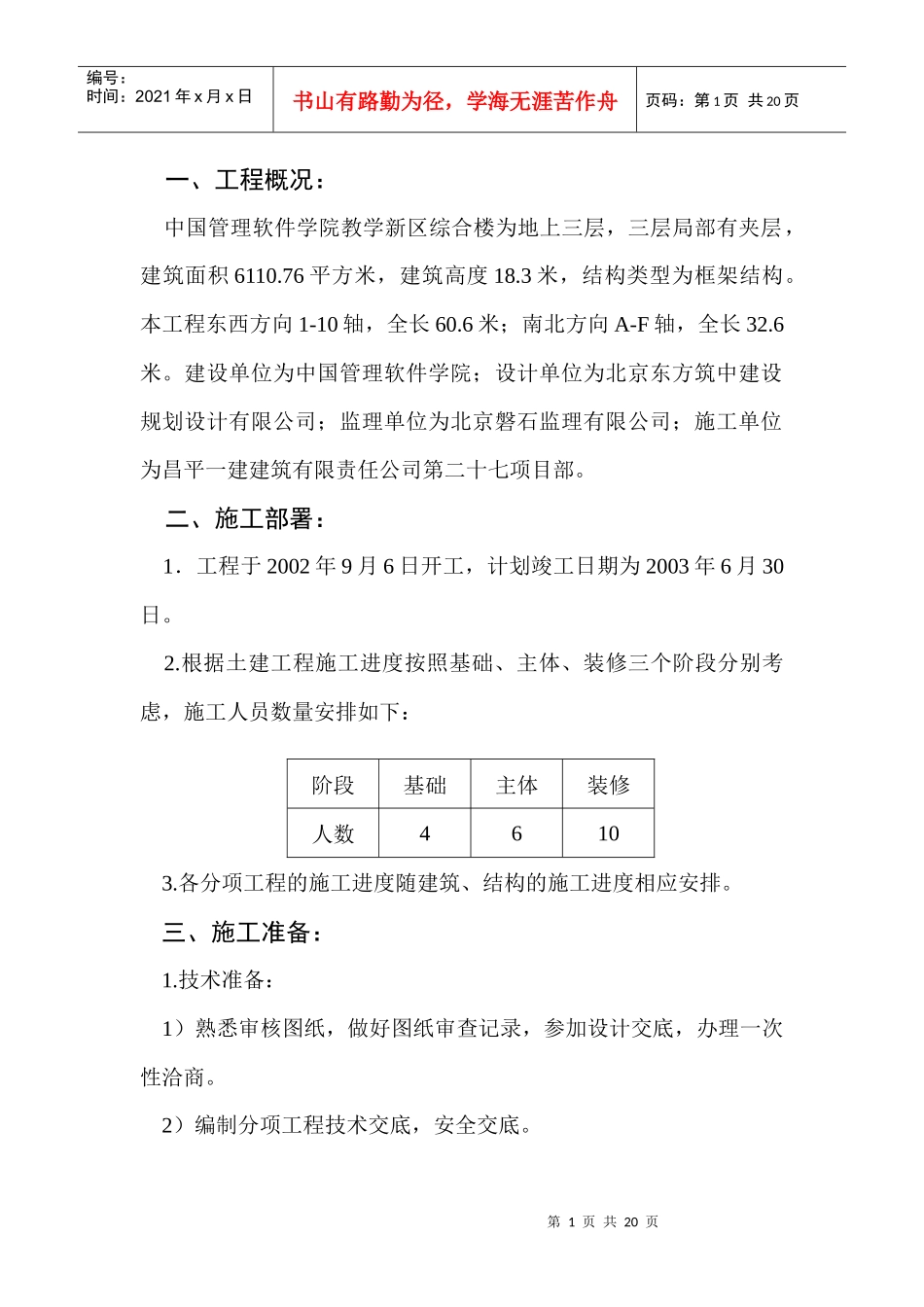

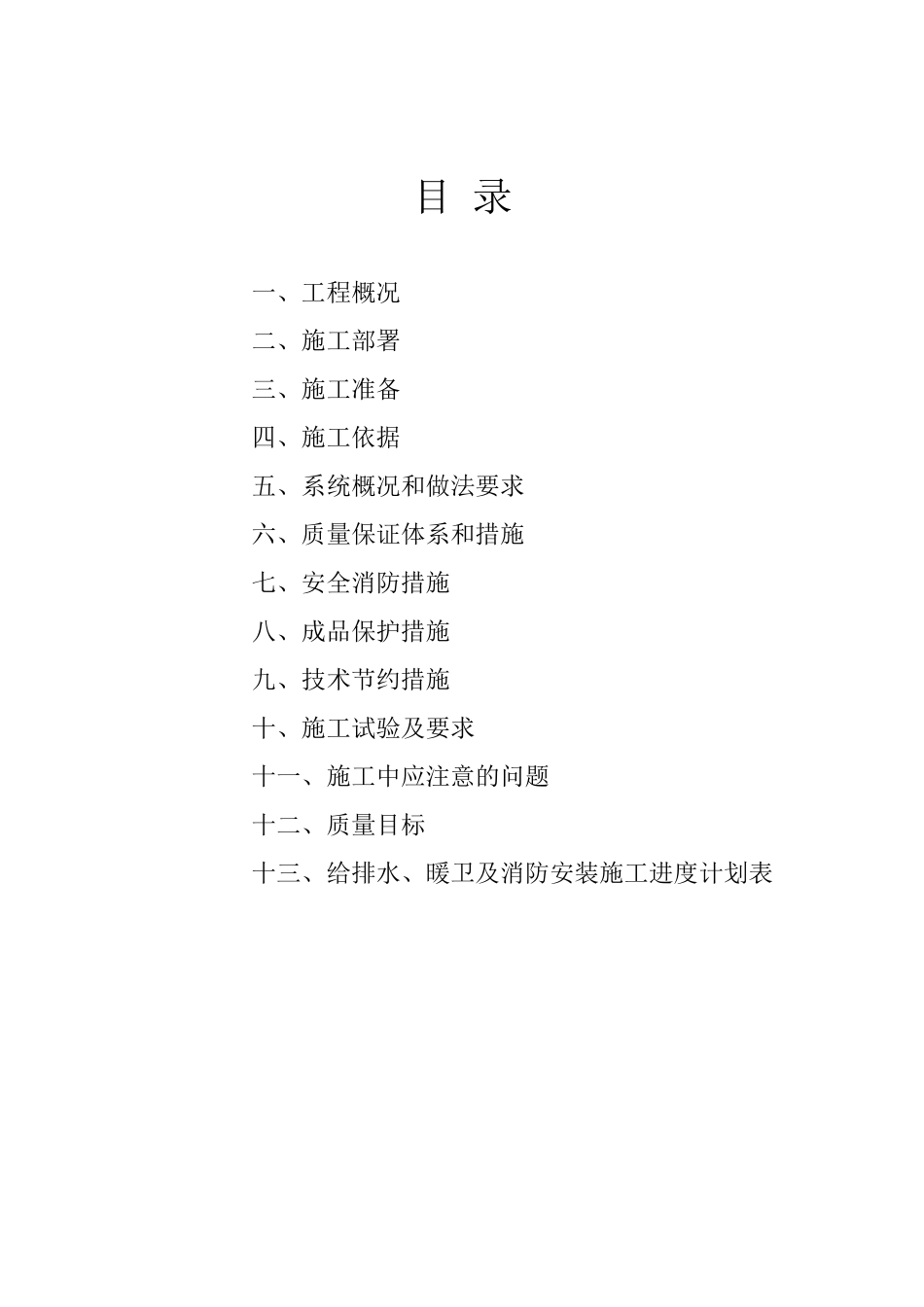

目录一、工程概况二、施工部署三、施工准备四、施工依据五、系统概况和做法要求六、质量保证体系和措施七、安全消防措施八、成品保护措施九、技术节约措施十、施工试验及要求十一、施工中应注意的问题十二、质量目标十三、给排水、暖卫及消防安装施工进度计划表第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页一、工程概况：中国管理软件学院教学新区综合楼为地上三层，三层局部有夹层，建筑面积6110.76平方米，建筑高度18.3米，结构类型为框架结构。本工程东西方向1-10轴，全长60.6米；南北方向A-F轴，全长32.6米。建设单位为中国管理软件学院；设计单位为北京东方筑中建设规划设计有限公司；监理单位为北京磐石监理有限公司；施工单位为昌平一建建筑有限责任公司第二十七项目部。二、施工部署：1．工程于2002年9月6日开工，计划竣工日期为2003年6月30日。2.根据土建工程施工进度按照基础、主体、装修三个阶段分别考虑，施工人员数量安排如下：阶段基础主体装修人数46103.各分项工程的施工进度随建筑、结构的施工进度相应安排。三、施工准备：1.技术准备：1）熟悉审核图纸，做好图纸审查记录，参加设计交底，办理一次性洽商。2）编制分项工程技术交底，安全交底。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页3）向有关施工人员进行技术交底。2.材料准备：1）根据施工进度，预算员提前做好材料计划，材料员根据材料计划编制采购计划、材料及时进场。2）采购的计划应提出技术、质量要求及供应方提供的资料。四、施工依据：1.施工图纸2.《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）3.《建筑设备施工安装通用图集》（91SB1）（91SB2）（91SB3）（91SB4）4.《建筑设备安装分项工程施工工艺标准》五、系统概况和做法要求1.排水系统：1）系统概况：本工程共有四个排水系统。系统排水至室外化粪池，经处理后排入市政管网。本工程共有排水立管5根，其中排水立管1和排水立管2在排3系统中，排水立管1到达三层，排水立管2到达夹层，且顶端穿出屋顶装有透气帽；排水立管3和排水立管4在排4系统中，排水立管4到达三层，排水立管3到达夹层，且顶端穿出屋顶装有透气帽；排第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页水立管5在排1系统中，到达夹层并在顶端装有伸顶透气帽；排2系统没有排水立管，只在一层起排水作用。地下排水管的位置、标高见下表：出口编号位置标高（m）管径（mm）排1B/C－2.10mDN100排2C/D－2.15mDN150排39/10－2.10mDN150排49/10－2.10mDN1502）材质要求：a.生活污水排水管采用机制排水铸铁管，接口方式为柔性接口。b.铸铁排水管及管件规格品种应符合设计要求。管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂、不允许有砂眼、裂纹、飞刺和疙瘩。c.水泥采用425号水泥，必须有出厂合格证或复试证明。3）主要机具：砂轮机、手锤、錾子、捻凿、麻钎、水平尺、线坠、钢卷尺、水线。4）地下排水管道的铺设必须在回填土回填到管底或稍高的高度，且管道穿过建筑物内外墙处已按设计要求预留好孔洞。楼层内排水管道的安装应与结构施工隔开一至二层，且管道穿过结构部位的孔洞等均已预留完毕，室内模板或杂物已清除，室内弹出房间尺寸线第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页及准确的水平线。5）工艺流程：安装准备→管道预制→排水干管安装→排水立管安装→排水支管安装→灌水试验6）施工做法和要求：a.排水立管在一层和三层设检查口，检查口距楼板1.0m。b.管道坡度：管径DN150DN100DN75DN50坡度0.0100.0200.0250.035c.管道防腐处理：明装时刷防锈漆及银粉各两道；埋地时刷沥青漆两道。d.设在吊顶内、卫生间过门处的管道应作防结露措施，方法为用泡沫塑料包裹，外再缠阻燃白塑料布。c.管道安装完毕经复核无误后，按图纸与规范要求做灌水试验。2.给水系统：1）系统概况：本工程生活给水采用两个给水系统供水，由校园深井泵通过变频给水管网真接供给。给水系统1供...
